国土资源遥感  2018, Vol. 30 Issue (2): 214-222    DOI: 10.6046/gtzyyg.2018.02.29
     技术应用 ｜ 本期目录 | 过刊浏览 | 高级检索 |
近15年新疆逐日无云积雪覆盖产品生成及精度验证
侯小刚1(), 郑照军2(), 李帅3, 陈雪华4, 崔宇3
1.北京邮电大学网络技术研究院,北京 100876
2.中国气象局国家卫星气象中心,北京 100081
3.中国气象局乌鲁木齐沙漠气象研究所,乌鲁木齐 830002
4.新疆测绘科学研究院,乌鲁木齐 830002
Generation of daily cloudless snow cover product in the past 15 years in Xinjiang and accuracy validation
Xiaogang HOU1(), Zhaojun ZHENG2(), Shuai LI3, Xuehua CHEN4, Yu CUI3
1. Institute of Network Technology, Beijing University of Posts and Telecommunications, Beijing 100876, China
2. National Satellite Meteorological Center, China Meteorological Administration, Beijing 100081, China
3. Insitute of Desert Meteorology, China Meteorological Administration, Urumqi 830002, China
4. Xinjiang Academy of Surveying and Mapping, Urumqi 830002, China
全文: PDF(4250 KB)   HTML
输出: BibTeX | EndNote (RIS)
摘要

为降低云对MODIS逐日积雪覆盖产品MOD10A1和MYD10A1在新疆积雪实时监测与研究中的影响,引入交互式多传感器雪冰制图系统(interactive multi-sensor snow ice mapping system,IMS)等多源遥感数据和地面实测资料,综合时间滤波法、空间滤波法及多传感器融合法等不同的去云技术,建立基于多源数据的去云方法,生成新疆地区2002—2016年近15 a间逐日无云积雪覆盖产品数据,并利用实测资料对生成的产品数据进行精度评价及结果验证。结果表明,去云后积雪覆盖产品在新疆积雪覆盖的总体监测精度为90.61%,接近于去云前MODIS晴空积雪覆盖产品在新疆的总体监测精度(93.3%)。
服务
把本文推荐给朋友
加入引用管理器
E-mail Alert
RSS
作者相关文章
侯小刚
郑照军
李帅
陈雪华
崔宇
关键词 ： 逐日无云积雪产品,  多源遥感数据,  去云方法,  新疆
Abstract：

MODIS snow product data constitute one of the most common data in the real-time monitoring and the research on snow cover; nevertheless, the cloud is the biggest factor affecting the application of MODIS snow cover products (MOD10A1 and MYD10A1) to real-time monitoring and researching daily snow cover in Xinjiang region. By introducing such data as the interactive multi-sensor snow ice mapping system (IMS) data and the meteorological station observation data and combining the existent cloud removal methods based on temporal filter method, spatial filter method and multi-sensor data fusion method, the authors established a new cloud removal method based on multi-source remote sensing data, with which the 15-year-long daily snow cover product in clear air of the study area from 2002 to 2016 was generated. In addition, the accuracy of the cloud removed product was evaluated with field experiment data. The results show that the overall monitoring accuracy of the new product after cloud removal reaches 90.61% in the study area, which is close to the overall monitoring accuracy (93.3%) of the MODIS clear air snow cover product before cloud removal in the study area.
Key words： daily cloudless snow product    multi-source remote sensing data    cloud removal method    Xinjiang
收稿日期: 2016-10-31      出版日期: 2018-05-30
:  TP79
基金资助:国家自然科学基金项目“基于遥感的沙尘对东帕米尔高原典型冰川规模影响机理研究”(编号: 41505077);“多源遥感数据支持的无资料地区积雪模型参数化研究”(编号: 41471358)
通讯作者: 郑照军
引用本文:
侯小刚, 郑照军, 李帅, 陈雪华, 崔宇. 近15年新疆逐日无云积雪覆盖产品生成及精度验证[J]. 国土资源遥感, 2018, 30(2): 214-222.
Xiaogang HOU, Zhaojun ZHENG, Shuai LI, Xuehua CHEN, Yu CUI. Generation of daily cloudless snow cover product in the past 15 years in Xinjiang and accuracy validation. Remote Sensing for Land & Resources, 2018, 30(2): 214-222.
链接本文:
https://www.gtzyyg.com/CN/10.6046/gtzyyg.2018.02.29      或      https://www.gtzyyg.com/CN/Y2018/V30/I2/214
MODIS标准产品编码及意义 重新编码及意义
编码 意义 编码 意义
0 数据丢失
1 无法判识
11 夜间 50 云
254 探测器饱和
50 云
255 填充数据 255 填充数据
37 内陆水体或湖泊
37
湖与湖冰
100 湖冰
39 海洋 39 海洋
25 无雪覆盖陆地 25 无雪覆盖陆地
200 积雪 200 积雪
Tab.1  MODIS标准积雪产品类别及重新划分标准

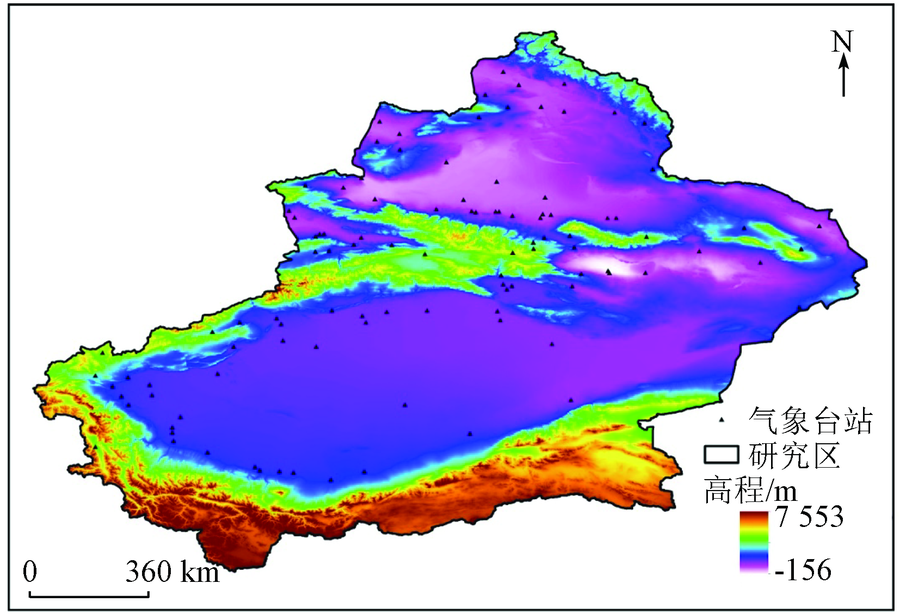

Fig.1  研究区及气象台站位置

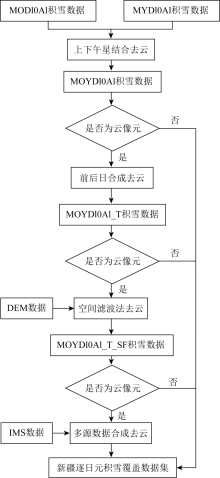

Fig.2  去云算法流程
类型 第d-1日 第d日 第d+1日
雪 无雪 云 云 雪 无雪 云
1 √ 判识为有雪 √
2 √ — √
3 √ — √
4 √ 判识为有雪 √
5 √ 判识为无雪 √
6 √ — √
7 √ 判识为有雪 √
8 √ — √
9 √ — √
Tab.2  前后日合成去云判识

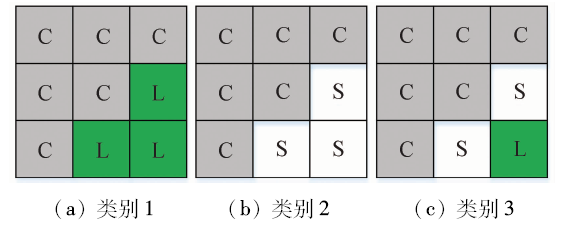

Fig.3  滤波窗口像元类别

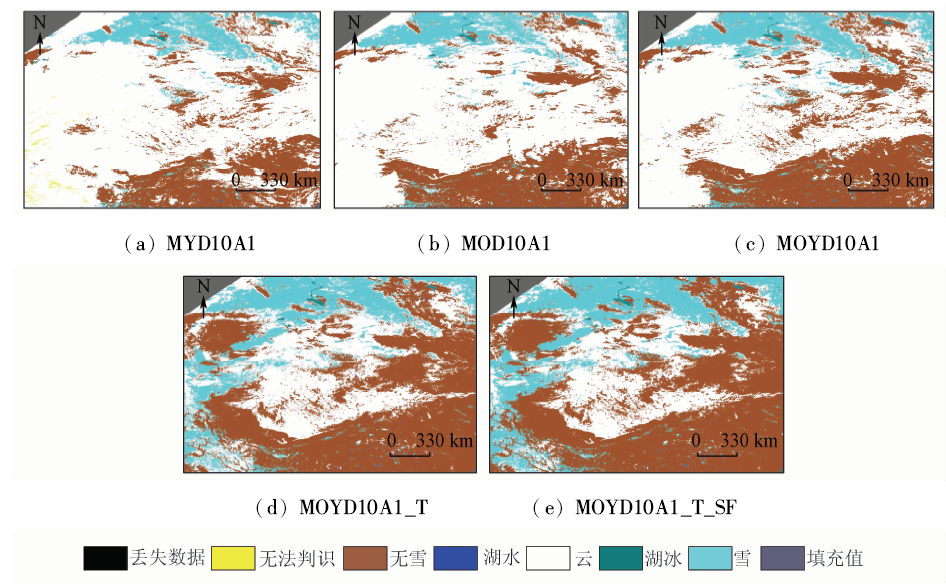

Fig.4  研究区MODIS积雪产品去云过程影像

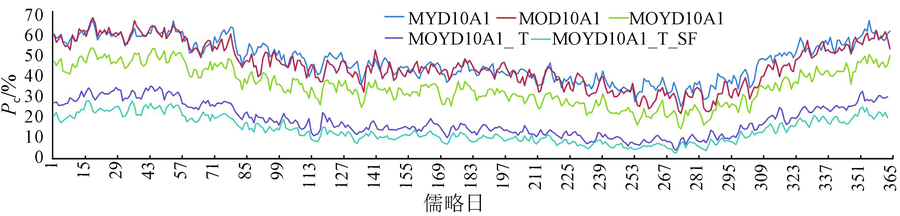

Fig.5  研究区近15 a不同去云方法逐日平均云覆盖度(2002—2016年)

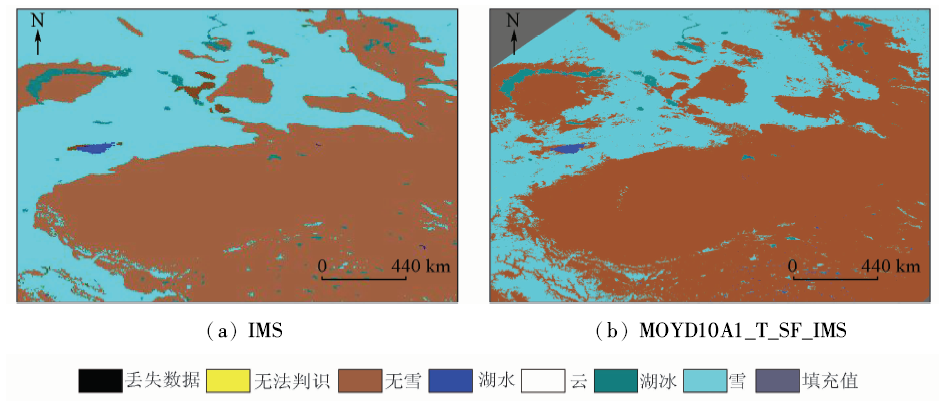

Fig.6  研究区晴空积雪覆盖空间分布

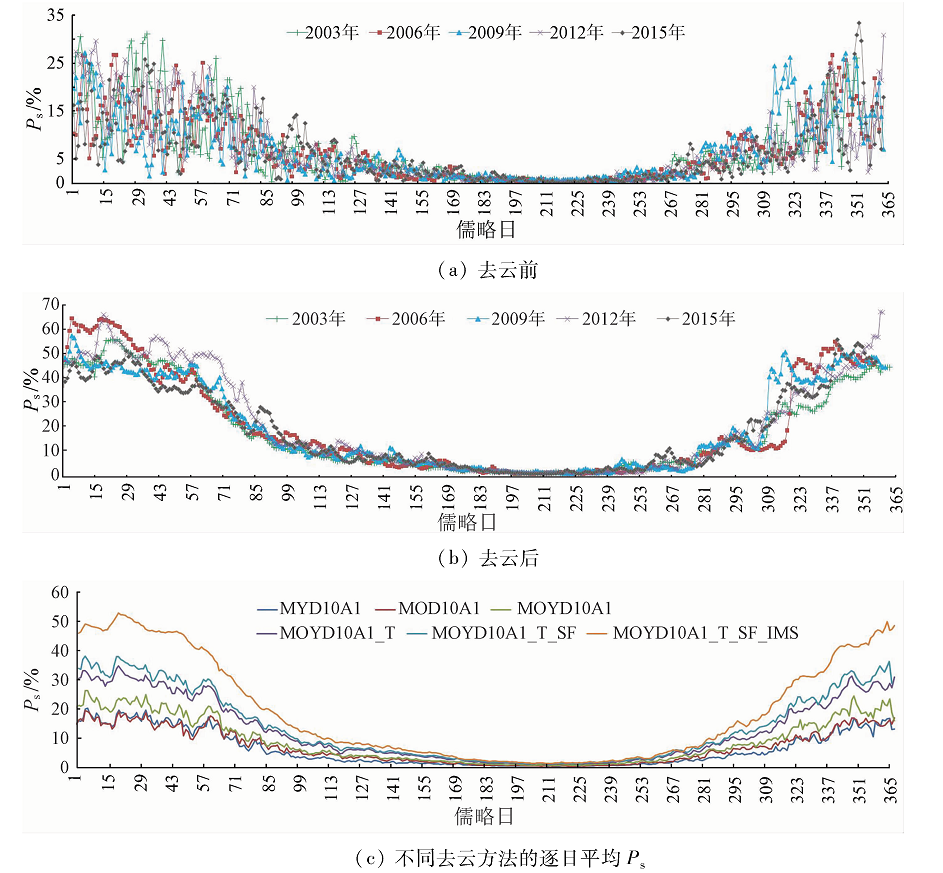

Fig.7  研究区近15 a各去云方法逐日积雪覆盖度(2002—2016年)
类别 遥感—积雪 遥感—陆地 合计
站点—积雪 52 767
(占比91.5%)		 4 902
(占比8.5%)		 57 669
站点—陆地 11 303
(占比4.9%)		 219 376
(占比95.1%)		 230 679
合计 64 070 224 278 288 348
Tab.3  去云前MODIS数据与气象站点积雪观察误差矩阵
类别 遥感—积雪 遥感—陆地 合计
站点—积雪 41 436
(占比88.12%)		 5 586
(占比11.88%)		 47 022
站点—陆地 12 959
(占比6.89%)		 175 129
(占比93.11%)		 188 089
合计 54 395 180 716 235 111
Tab.4  去云后MODIS数据与气象站点积雪观察误差矩阵
