变端元混合像元分解冬小麦种植面积测量方法

引用本文

赵莲, 张锦水, 胡潭高, 陈联裙, 李乐. 变端元混合像元分解冬小麦种植面积测量方法[J]. 国土资源遥感, 2011,23(1): 66-72
ZHAO Lian, ZHANG Jin-shui, HU Tan-gao, CHEN Lian-qun, LI Le. The Application of the Dynamic Endmember Linear Spectral Unmixing Model to Winter Wheat Area Estimation[J]. REMOTE SENSING FOR LAND & RESOURCES,2011,23(1): 66-72 复制到剪切板

Permissions

《国土资源遥感》编辑部

变端元混合像元分解冬小麦种植面积测量方法

赵莲², 张锦水^1,², 胡潭高², 陈联裙², 李乐²

1.农业部资源遥感与数字农业重点开放实验室,北京 100081

2.北京师范大学资源学院,北京 100875

第一作者简介: 赵莲(1987-),女,地图制图学与地理信息工程专业在读硕士研究生,主要从事统计遥感方面的研究。

收稿日期: 2010-04-15

基金: 农业部资源遥感与数字农业重点实验室开放基金项目(编号: RDA0807)和国家高技术研究发展计划资助项目(编号: 2006AA120103、2006AA120101)共同资助

摘要

针对线性混合像元分解(Linear Spectral Unmixing,LSU)在端元(Endmember)个数不变情况下常会出现端元分解过剩现象导致分解结果精度不高的问题,以地物分布的聚集性特征为基础,提出了基于格网的变端元线性混合像元分解(Dynamic Endmember LSU,DELSU)方法。以冬小麦为研究目标,采用Landsat TM图像为实验数据、高分QuickBird图像目视解译冬小麦结果为真值精度评价数据,利用本文提出的DELSU方法进行冬小麦提取。实验结果表明: 该方法比最大似然方法、LSU方法更能准确地获取冬小麦面积,在一定程度上吸收了传统分类方法的优点,提高了目标地物的测量精度; 同时作为一种改进的LSU方法也适用于其他土地利用/覆盖类型的测量。

关键词: DELSU; LSU; 格网; 冬小麦; 遥感

中图分类号:TP751.1 文献标志码:A 文章编号:1001-070X(2011)01-0066-07

The Application of the Dynamic Endmember Linear Spectral Unmixing Model to Winter Wheat Area Estimation

ZHAO Lian², ZHANG Jin-shui^1,², HU Tan-gao², CHEN Lian-qun², LI Le²

1.State Key Laboratory of Earth Surface Processes and Resource Ecology, Beijing 100081, China

2.College of Resources Science and Technology, Beijing Normal University, Beijing 100875, China

Abstract

Linear spectral unmixing(LSU)is the most common method for solving mixed pixel problem; nevertheless, if the number of the pixels’ endmember is regarded as unchangeable, the traditional pixel unmixing algorithm cannot attain a good result. In the light of the characteristic that pixels usually have the same composition as their neighboring pixels, the authors proposed a grid-based dynamic endmember linear spectral unmixing(DELSU) model. The land cover classification experiment was conducted with the adoption of the Landsat TM image as the experimental data. The abundance map of winter wheat derived from the visual interpretation of the QuickBird image was used for accuracy evaluation. The experimental results show that the use of the DELSU model could extract the area of winter wheat at a precision higher than that of the traditional maximum likelihood method and the LSU model. This model absorbs the traditional classification advantages and improves the measurement accuracy of the target features. As an improved method of LSU,DELSU is also applicable to the measurement of other land use/cover types.

Keyword: DELSU; LSU; Grid; Winter wheat; Remote sensing

Show Figures

0 引言

利用遥感图像进行土地利用/覆盖监测中, 混合像元现象不可避免, 尤其是中分辨率遥感图像中混合像元问题十分严重^{[1, 2, 3]}。通过一定的方法计算出混合像元的典型地物组成比例, 可解决混合像元问题, 提高定性和定量遥感测量精度, 在农作物种植面积监测中有着重要的应用价值^{[4, 5]}。混合像元分解(Spectral Unmixing, SU)是提取植被覆盖度的主要方法^[6], 其测量结果为各种地物的丰度, 其模型可归结为5类^[7]: 线性模型、概率模型、几何光学模型、随机几何模型和模糊分析模型。

线性混合像元分解(Linear Spectral Unmixing, LSU)模型因其简单实用而被广泛应用^{[8, 9]}, 特别是在图像波段数目较少、光谱分辨率不高的情况下^[10]。在像元分解中, 用传统的LSU模型从图像上选取所有端元进行分解, 但实际上大多数图像区域或混合像元只是由特定几种端元组成。许多学者采用可变的端元模式^{[11, 12, 13]}以提高测量精度, 如Roberts等^[14]提出了多端元混合像元分析(Multiple Endmember Spectral Mixture Analysis, MESMA)方法, 将各种地物的光谱值组成一系列的候选模型(Candidate Model), 用每个候选模型分别对图像进行分解, 通过比较均方根误差(RMS)来确定何种模型入选, 有效地提高了分解精度; 但在全区范围内选择候选模型, 采用穷举方法确定端元, 计算量较大, 影响其应用效果。丛浩等^[10]提出了基于混合像元的光谱响应特征和地物分布的集聚性来实现端元可变的方法, 可以保证光谱矢量最接近的端元入选并参与运算, 并考虑到地物分布的聚集性, 计算以像元为中心的3像元× 3像元模板内的像元的端元加权和, 通过设定阈值确定入选端元; 但由于遥感图像光谱的不确定性, 3像元× 3像元模板并不一定适合。

本文针对LSU的不足, 提出变端元线性混合像元分解(Dynamic Endmember LSU, DELSU)方法。以冬小麦为研究目标, 根据地物分布具有一定空间聚集性的特征, 采用基于格网的DELSU, 以格网为单元利用局部端元类型和数目进行变端元方式的混合像元分解, 消除混合像元分解端元数目“ 过剩” 造成的影响; 分析格网大小对测量精度的影响, 以实现在最优格网尺寸下进行DELSU, 提高测量精度。

1 变端元线性混合像元分解模型

1.1 LSU模型

LSU模型是混合像元分解常用方法, 该模型假设像元的辐射值(或反射率)可以表示成像元内各端元的光谱特征及其所占面积百分比的线性函数^{[15, 16]}, 模型定义为

R_b= $\begin{matrix} \overset{N}{\sum_{i = 1}} \end{matrix}$ f_iR_ib+e_b(1)

式中, R_b为被处理像元在第b波段的反射率; N为端元数目; f_i为端元i的面积组成百分比; R_ib为端元i在第b波段的反射率; e_b为该像元在第b波段的分解残差。其中

f=(S^TS)^-¹S^TR(2)

式中, S是m行× n列的矩阵, 列是n个端元的光谱矢量; f是n行× 1列的矩阵, 列是n个端元在混合像元R中的百分含量。考虑到f_i非负约束的复杂性, 本文采用简化方法将f_i中的负值归零并对其余f_i简单地线性压缩使其重新归一化。

1.2 DELSU模型

在LSU中常遇见的情况是: 整幅图像中存在若干类型的端元, 但作为某一个混合像元, 其端元的组成类型是特定的。LSU采用图像上所有端元进行混合像元分解, 即S不变, 这容易造成端元分解过剩, 导致分解精度降低。在图1中, 分别标示出冬小麦、水体、建筑用地和裸地4种地物类型。混合像元多存在于不同地物覆盖类型的边界处(如图1中A、B、C和D处)。LSU在分解图1的像元时, 采用全区端元进行分解, 如像元A仅由建筑用地和冬小麦组成, 而LSU却要采用4种端元分解, 于是就产生了端元过剩的问题。

	Figure Option View Download New Window

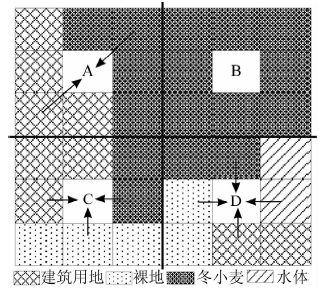

	图1 变端元混合像元分解方法示意图Fig.1 Sketch map of DELSU method

为此, 本文提出DELSU模型, 采用格网的形式将图像分成若干个子区, 在每个子区内确定端元的类型和数目(根据参考图像的分类结果确定)。分解原则为: 若格网内的分类结果中仅含一种地物类型则不进行线性分解, 直接赋值为1, 其他类型赋0; 若格网内分类结果类型为n种, 则确定端元数目为n, 用其含有的端元类型组成端元矩阵S_N, 并用S_N对混合像元进行线性分解(N为图像上总的地物类型个数)。于是式(2)变为

f=( $\begin{matrix} S_{n}^{T} \end{matrix}$ S_n)^-1 $\begin{matrix} {S_{n}}^{T} \end{matrix}$ R (1≤ n≤ N)(3)

这样将能有效地去除不相关端元, 如图1中像元A所处的3× 3格网中只含有冬小麦和建筑用地2种地物类型, 因而像元A用冬小麦和建筑用地2种端元组成的矩阵S₂进行线性分解; 同理, 像元B直接赋值为冬小麦; 像元C用冬小麦、裸地和建筑用地3种端元组成的矩阵S₃进行分解; 像元D则用冬小麦、裸地、建筑用地和水体4种端元组成的矩阵S₄进行分解。

2 研究区与数据概况

研究区位于北京市通州区东北角与河北省的交界处。该区地形平坦, 主要地物类型为冬小麦、裸地、建筑用地和水体。该区农业发达, 冬小麦一般在4月份进入抽穗期, 其光谱特征明显地从土壤背景中突显出来, 有利于进行冬小麦种植面积遥感估测。

本研究从123/032的Landsat TM图像(获取时间为2006年4月7号, 覆盖范围为10 km× 10 km, 空间分辨率为30 m, 含有6个波段)上选取质量较好、无云的子区作为研究区(图2(左))。

利用与研究区范围相同、时相相近的QuickBird多光谱图像(获取时间为2006年5月2号, 空间分辨率为2.4 m)验证本文方法的实验结果(图2(右))。由图2可见, 4种地物特征明显, 能够清晰获得冬小麦的分布信息。

	Figure Option View Download New Window
	图2 研究区TM(左)和QuickBird(右)图像Fig.2 TM(left)and QuickBird(right)images of the study area

3 实验

3.1 流程设计

本文实验流程主要包括图像处理、端元选取、监督分类、DELSU和结果分析(图3)。

	Figure Option View Download New Window

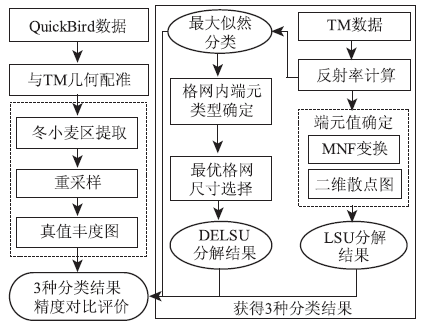

	图3 实验技术流程Fig.3 Flow chart of the test

3.2 数据预处理

首先, 将遥感器获得的辐射亮度DN值转换为反射率值^{[17, 18]}, 得到反射率值的TM图像, 并对其进行大气辐射校正和几何纠正。将处理后的TM图像与QuickBird图像进行几何配准, 误差控制在一个像元之内。对QuickBird图像进行人机交互解译, 并将解译结果数字化, 得到研究区冬小麦分布的矢量地块数据; 将矢量地块数据转化成与TM数据相同分辨率的丰度图, 用作真值对最大似然分类、LSU和DELSU方法进行精度评价。

3.3 端元选择

端元选择是本研究的关键所在, 包括端元值和端元类型的确定。端元值通过在整个图像中选择纯净端元并计算其各波段的反射率得到; 端元类型则通过监督分类、根据格网内统计分类结果类型确定。

3.3.1 端元值的确定

最小噪声分离变换(Minimum Noise Fraction, MNF)技术是对高光谱遥感图像进行降维的有效方法, 目的是将噪音与有用信息分离^[19]。利用MNF变换对TM图像进行去噪处理; 对图像经MNF变换后生成的二维散点图(图4(a))进行分析, 确定最终要选择的端元。选取散点图犄角处的点, 在TM影像上分别为冬小麦、建筑用地、亮裸地和水体。经过对实验数据所覆盖地物类型(图2(右))的光谱特征分析, 原始图像的亮裸地覆盖范围较小, 在图像上手动选择较暗处的裸地作为端元之一, 并命名为裸地; 最终选择冬小麦、建筑用地、裸地和水体4种典型地物作为端元类型^[20], 获得TM的6个波段图像上每种端元组分的反射率(图4(b))。

	Figure Option View Download New Window

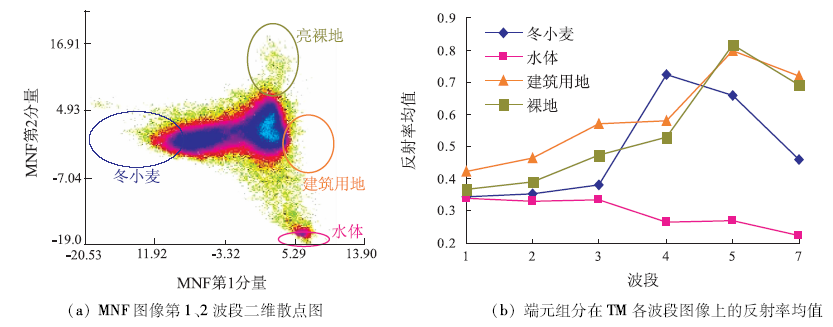

	图4 端元光谱反射率Fig.4 Spectral reflectance of the endmembers

由图4(b)可以看出, 冬小麦与其他3种端元的反射率分离性较好, 可供较高精度地提取冬小麦的种植面积; 建筑用地和裸地在5、7波段的反射率值有交叉, 这会在一定程度上造成2类地物的提取误差, 但均与冬小麦有较大的分离性, 对冬小麦提取丰度的影响不大, 故上述端元选择较合理。

3.3.2 端元类型的确定

端元类型的确定是通过在格网内统计最大似然分类结果得到的, 监督分类结果对端元选择的正确性有很大影响, 因此必须将监督分类结果与真值数据进行比较, 对分类精度进行评估。

针对分类结果, 采用随机评价方法, 用分层随机抽样(Stratified Random)方法在研究区布置256个随机点^[21]。以QuickBird数据为参考, 确定每个样本点的真实地类(分类误差矩阵见表1)。

表1 最大似然分类误差矩阵 Tab.1 Error matrix of the maximum likelihood classification

由表1可以看出, 研究目标冬小麦的分类精度达到91%(70/78), 比较理想; 建筑用地和裸地的反射率较接近而导致这2类地物的错分率偏大, 但是总分类精度达到了88%, 精度较高。总之, 用最大似然分类的结果作为窗口内端元类型选择的依据是可行的。

3.4 最优格网尺寸分析

DELSU模式是在每个格网内确定端元的类型和数目, 显然, 格网大小对保证端元类型和数目的正确性有重要的作用。

由于通过地面实际测量得到混合像元的比例非常困难^[22], 本文采用QuickBird图像分类结果作为真值与TM图像分类结果进行比较。采用均方根误差(RMSE)作为精度评价指标, 其定义为^[23]

RMSE= $\begin{matrix} \sqrt[]{\frac{1}{n} \overset{n}{\sum_{i = 1}} [x (i) - y {(i)]}^{2}} \end{matrix}$ (3)

式中, x(i)为TM图像单个像元中冬小麦所占比例; y(i)为与TM图像对应分辨率的QuickBird图像单个像元中冬小麦所占比例; n为TM图像中像元的总数。RMSE值越小, 表示与真值越接近, 说明混合像元分解精度越高。

为有效地进行精度评价, 将评价区域划分为4种情况: 全区、冬小麦区、冬小麦纯净区和冬小麦混合区。其中, 全区为整个研究区; 其余3种情况是以QuickBird影像目视解译得到的冬小麦丰度图为参考标准, 定义QuickBird提取的冬小麦丰度图中不等于0的地区为冬小麦区, 大于0小于100%的地区为冬小麦混合区, 等于100%的地区为冬小麦纯净区。

鉴于本文研究目标是冬小麦, 由于地物在空间分布上表现出一定的聚集性以及遥感本身的不确定性, 分别选取3像元× 3像元、5像元× 5像元、7像元× 7像元、9像元× 9像元和11像元× 11像元大小的格网划分研究区; 当格网尺寸大于11像元× 11像元时, 多数格网内端元数目为4种, 格网过大设置就失去了意义。采用以上几种格网在全区、冬小麦区、冬小麦纯净区和冬小麦混合区进行冬小麦面积提取, 其RMSE如表2所示。

表2 不同尺寸格网的RMSE Tab.2 RMSE computed in serial grid scales

图5(a)~(d)分别为QuickBird图像及其3像元× 3像元、5像元× 5像元、7像元× 7像元格网分类结果的局部放大图。

	Figure Option View Download New Window
	图5 冬小麦空间分布局部放大图Fig.5 Spatial distribution of the winter wheat

分析表2和图5可以看出: ①冬小麦纯净区的RMSE值随格网尺寸的变大逐渐升高。这是由于格网变大后, 格网内部的端元类型变多, 纯净的像元被分解, 使精度降低(图5(a)的A处明显为纯净的冬小麦区, 而5(d)的A处却被分解); ②冬小麦混合区的RMSE值与格网尺寸没有明显的比例关系, 这是由于网格过大或过小均会对混合区分类精度造成影响; 其中3像元× 3像元格网的RMSE值最高, 原因是格网选择过小, 最大似然分类结果在格网内部以含有一种地物的情况居多, 导致混合像元不被分解, 而被当作纯净像元处理(如图5(a)的B处明显为道路, 而图5(b)的B处却被分类为冬小麦)。由此可知, 格网尺寸过大会导致端元数目选择“ 过剩” , 而尺寸过小又会出现混合像元不被分解的情况, 因此选择最优格网尺寸十分必要。

综上所述, 以5像元× 5像元格网划分所选研究区域, 全区和冬小麦区的RMSE值均为最小, 冬小麦纯净区和混合区的误差都相对合理(如图5(c))。3像元× 3像元格网虽然在冬小麦纯净区RMSE值比较小, 但全区和冬小麦混合区RMSE值均偏大。格网大于5像元× 5像元以后, 由于端元过剩, RMSE值均有增大的趋势; 但冬小麦混合区精度略微变高, 这是由于研究区中的冬小麦混合区多集中于地块边界像元比例相对较低的道路处, 监督分类时此部分往往被误分为冬小麦, 导致在小尺寸格网内选择端元时出现误选现象。因此, 本文确定最优格网尺寸为5像元× 5像元。

4 结果分析

4.1 精度分析

以5像元× 5像元为格网, 采用以下3种方法对研究区TM影像进行分类: ①最大似然方法; ②LSU; ③DELSU。分别在全区、冬小麦区, 冬小麦纯净区和冬小麦混合区进行冬小麦面积提取并进行不同分类方法的精度比较(表3)。

表3 不同分类方法的RMSE值 Tab.3 RMSE computed in serial classification methods

从表3可以看出: ①DELSU在全区规模上的测量精度高于最大似然分类和LSU; ②DELSU在冬小麦区的测量精度高于最大似然分类和LSU; ③DELSU在冬小麦纯净区的测量精度明显高于LSU; ④DELSU在冬小麦混合区的测量精度优于最大似然分类方法; ⑤DELSU在冬小麦混合区的测量精度要略低于LSU, 主要原因是监督分类的误分现象而导致在格网内选择端元类型和数目时出现误选的现象。但是在端元选择正确地方(如图5(c))的冬小麦面积提取精度是要比LSU精度高的。故用此方法进行冬小麦面积测量会取得比较好的结果。

4.2 空间分布特征分析

下面从空间分布特征方面, 评价LSU和DELSU分类结果(图6、7)。

	Figure Option View Download New Window
	图6 LSU分类结果Fig.6 The result of LSU classification

	Figure Option View Download New Window
	图7 DELSU分类结果Fig.7 The result of DELSU classification

从图6、7中可以清晰地看出, DELSU的分类结果图像上不含该类端元的区域值为0, 但是LSU的分类结果几乎覆盖整个图像, 明显受到端元过剩的影响。图6(b)表现尤为明显, 在QuickBird图像(图2(右))上可看出, 水体的覆盖范围很小, 但是在LSU的分类结果图像上却存在大范围不为0的区域, 这显然与实际情况不符。另外, 对于组成分图像上近似认为是纯净像元的区域(比如纯净的冬小麦和水体部分)在图7上的亮度明显高于图6, 而边缘带混合像元被分解, 这正好与图像特征相符合。

图8为冬小麦区局部放大图。从图8中的A区可以看出, 最大似然分类方法扩大了冬小麦的光谱信息, 道路被误分为冬小麦, 扩大了冬小麦面积的提取结果; 而DELSU和LSU进行混合像元分解可以体现道路的光谱特征。B区为长势好且大面积分布的冬小麦生长区, 从QuickBird图像看出, 该区冬小麦丰度为100%; LSU对所有像元进行无区别分解, 在该区得到冬小麦丰度在40%~80%, 显然与实际情况不符; DELSU在局部确定端元, 因其内部只有一种端元, 该区提取结果为100%, 与实际相符, 此方法在该区域吸收了大片种植特征, 从而在一定程度上抵制了光谱不稳定性对混合像元分解造成的影响, 分解结果与最大似然分类方法相同。C区为冬小麦零星分布区域, 直接计算C区冬小麦真值平均丰度为0.10, DELSU对此区的提取丰度是0.12, LSU为0.06, 显然DELSU精度高于LSU, 这是因为此区的最大似然分类结果中只有冬小麦和裸地2种地物, DELSU用这2种端元进行线性分解, 有效地去除了不相干端元的影响, 提高了冬小麦提取精度。

	Figure Option View Download New Window
	图8 不同方法提取的冬小麦区分布对比图(局部放大)Fig.8 Spatial distribution of the winter wheat extraced by different methods

由空间分布特征分析可以看出, DELSU在混合区的冬小麦提取精度大于最大似然分类, 在纯净区的提取精度优于LSU, 在端元提取准确的情况下混合区提取精度也优于LSU分类结果。因此, DELSU兼顾了传统分类方法的优点, 既能够使冬小麦纯净区在一定程度上避免了光谱不稳定的影响, 又能够在冬小麦混合区利用光谱的混合特性进行分解, 达到了提高冬小麦面积测量精度的目的。

5 结论

(1)本文提出的DELSU, 利用端元在空间分布上具有一定的形状和聚集性的特点, 动态调整端元矩阵, 有效地去除了不相干端元, 提高了冬小麦种植面积测量的精度。该方法不但适合冬小麦, 对其他地物类型的提取也有一定的借鉴意义。

(2)从全区覆盖来看, DELSU优化了冬小麦面积测量结果。与冬小麦真值丰度图相比, DELSU的RMSE=0.20, 优于最大似然分类(RMSE=0.25)和LSU(RMSE=0.27)。

(3)DELSU综合了传统分类方法的优点, 在不同的区域采用不同的分类方法, 提高了测量精度。DELUS在冬小麦混合区的提取精度(RMSE=0.36)优于最大似然分类(RMSE=0.50); 在冬小麦纯净区的提取精度(RMSE=0.25)优于LSU(RMSE=0.40); 在端元选择准确的情况下对冬小麦混合区的提取精度也优于LSU; DELSU对冬小麦区的提取精度(RMSE=0.31)优于最大似然分类(RMSE=0.38)和LSU(RMSE=0.37)。

(4)本文方法仅是利用变端元进行混合像元分解的一种尝试, 仍存在一些问题有待进一步深入探讨: ①本文只解决了端元类型和数目的选择问题, 但是全区共用一套平均端元光谱值进行线性分解, 还不能有效地解决格网内部的“ 同物异谱” 问题; ②最大似然分类的结果作为窗口内端元选择的依据, 其测量精度受监督分类结果的影响较大; ③以格网为单元确定端元类型和数目的方法会导致各网格结果的不连续问题, 今后的研究中可考虑从研究像元为中心的周围像元中获得端元类型和数目的方法来解决此类问题。
