大曲率线状实体几何建模的实质是根据路径数据和横截面数据计算模型上所有顶点的世界坐标值。在几何建模过程中, 模型顶点总数t取决于路径转点数L和横截面顶点数F, 其关系为

t=LF 。 (1)

根据线状实体的特点, 采用放样建模法^[4]计算模型各顶点坐标, 为使几何模型能在虚拟三维场景中正常显示, 应附带计算各顶点的索引值和法向量。本文计算结果以“ .x” 模型格式存储。

1.1.1 坐标转换与数据抽稀

为了方便表述路径与横截面之间相互垂直的位置关系, 将路径与横截面的交点命名为穿透点。在放样建模之前, 需通过平移操作在二维笛卡尔坐标系中调整横截面图形的位置, 使穿透点与坐标系原点重合。

当路径转点间隔过小、横截面宽度过大时, 容易使放样建模的“ 放样” 过程出错, 因此还需对路径数据进行适当的抽稀处理(可使用Douglas-Peucker算法^[5]或SimpliPoly算法^[6]), 以减小路径转点密度。

1.1.2 顶点坐标计算

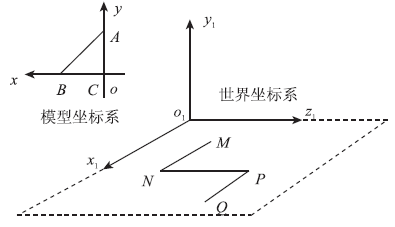

假设一条仅有4个转点(M, N, P, Q)的短路径, 其中M为起点, Q为终点, N和P为中间点。假设横截面为三角形(顶点为A, B, C), 如图1, 其中o-xy为模型坐标系, o₁-x₁y₁z₁为世界坐标系。在实际计算过程中, 根据算法的不同, 将路径转点分为起点、中间点及终点等3部分。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 横截面ABC和路径MNPQFig.1 Cross section ABC and path MNPQ

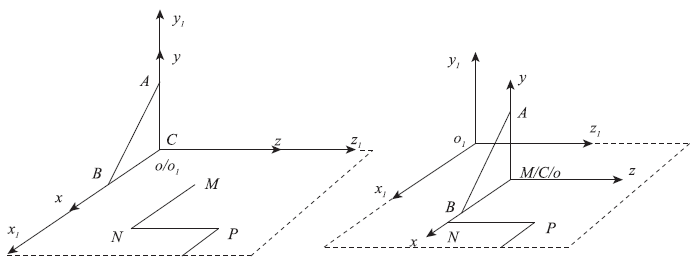

1) 起点处顶点坐标计算。其算法如下:首先, 横截面上的各顶点添加z坐标值(z=0), 将横截面扩展至三维模型坐标系(图2(左)); 然后平移三维模型坐标系, 使其原点o与世界坐标系中的M点重合(图2 (右)); 再计算z轴旋转至MN方向的四元数Quaternion^[7], 并利用Quaternion调整三维模型坐标系的姿态, 使z与MN同向(图3)。根据四元数的特性, 旋转后的横截面ABC恰好垂直于直线MN, 此时横截面各顶点在世界坐标系中的新坐标值即为起点处的放样结果。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 将横截面放置到世界坐标系中Fig.2 Place the cross section in the world coordinate system

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 姿态调整后的三维模型坐标系Fig.3 3D model coordinate system after attitude adjustment

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 射线打点Fig.4 Calculate the position of new vertex by rays

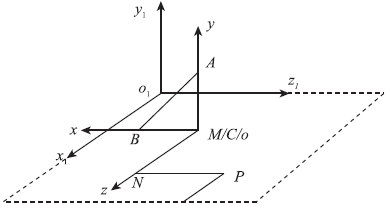

2) 中间点处顶点坐标计算。其算法如下:首先, 计算中间点处的角平分面, 以中间点N为例, 可由平面方程的点法式^[8]计算经过∠MNP的角平分线且垂直于NM和NP向量所在平面的角平分面α (图4)。其中α 的法向量n可通过向量运算^[9]获得, 即

n=normalise(NP)normalise(NM)[normalise(NP)+normalise(NM)] , (2)

式中normalise()表示对向量进行归一化操作; 然后, 进行射线打点, 在N点的前邻点M处, 以横截面顶点为起点、以MN为方向作射线, 射线条数等于横截面顶点个数, 射线与α 的交点坐标, 即为N点处的模型顶点坐标。

3) 终点处顶点坐标的计算。路径终点处无法求取角平分面, 故由终点处的垂面代替, 终点处的射线打点方法同中间点。

1.1.3 索引值计算

通过索引值计算, 为每个模型顶点赋予唯一的编号, 通过索引号的分组, 建立顶点之间的拓扑关系, 从而组建空间三角网。本文采用的索引值计算方法为: 以路径方向为行、以截面方向为列, 从起点到终点依次为所有模型顶点编号(图5), 按顺时针顺序遍历所有三角形, 以顶点序号组作为最终的索引值组。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 将所有模型顶点按一定规则排列Fig.5 List all the vertices by some rules

1.1.4 法向量计算

法向量决定了模型表面在同等光照条件下的明暗程度, 可分为平面法向量和顶点法向量2类。平面法向量可由2条边向量直接叉乘而得; 顶点法向量的计算可使用平均向量法^[10]、面积加权平均法^[10]及角度加权平均法^[11]等方法。

考虑到由平面法向量定义的模型在光照下较为生硬、棱角明显, 而由顶点法向量定义的模型在光照下较为平滑, 所以采用顶点法向量作为模型的默认法向量。在顶点法向量的计算过程中, 本文采用平均向量法^[10]。

纹理贴图可以简化模型制作过程^{[12, 13]}, 是三维可视化的常用方法。目前, 众多商业建模软件已集成了纹理贴图功能, 用户使用方便, 但对于大曲率线状实体而言, 纹理贴图需要大量的人工交互, 操作经验性较强, 且难以产生理想的效果。本文基于纹理映射思想, 实现了针对大曲率线状实体的纹理贴图算法。

1.2.1 单纹理贴图模式

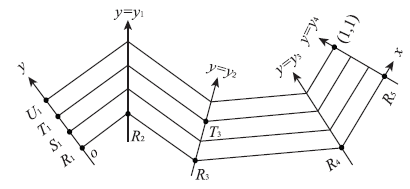

纹理映射的关键是建立模型顶点与纹理图像像素之间的映射关系, 为简化问题, 假设仅使用单张纹理图片对大曲率线状模型进行贴图, 并假设模型横截面为三角形, 沿任一平行于路径的棱线l将模型外表面拆剪并平铺。建立以棱线l方向为x轴, 截面点连线为y轴的辅助坐标系(图6), 其中原点o为棱线l与起点截面上顶点(R₁, S₁, T₁, U₁)连线的交点, x坐标值和y坐标值的最大值均为1.0。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 辅助坐标系Fig.6 Auxiliary coordinate system

在辅助坐标系中, 不同横截面上的对应顶点的y坐标值相同(如 yT1= yT3), 同一截面上所有顶点的x坐标值相同(如 xT3= xR3), x轴上任意2点间的距离等于其在世界坐标系中的空间距离。将模型顶点在辅助坐标系中的坐标值作为顶点的纹理坐标值。

辅助坐标系实现了对纹理图片的伸缩和扭曲变换, 使图片更适合大曲率线状模型的纹理贴图。实践表明, 用这种特殊的辅助坐标系代替二维笛卡尔坐标系, 能够建立更准确的纹理映射关系, 从而取得更逼真的效果。

1.2.2 多纹理贴图模式

线状模型的贴图特点明显, 其沿路径方向的贴图往往具有重复性, 而垂直于路径方向的贴图往往具有多样性。以铁路模型为例, 其沿铁路中线方向有着相同的贴图, 而垂直于铁路中线方向的贴图则分为左边坡、铁轨及右边坡等不同效果。多纹理贴图以单纹理贴图为基础, 针对线状模型的多纹理贴图主要有图像拼接法和模型拆分法2种实现途径。

图像拼接法的原理是将垂直于路径方向的多张贴图拼接成一张图片γ , 然后在沿路径方向将若干张图片γ 拼接成图片η , 从而转换成图片η 的单纹理贴图模式。

模型拆分法的原理是根据沿路径方向的贴图重复次数m, 将纹理坐标中x分量的有效范围从1.0扩展至m, 由此实现重复性; 根据垂直于路径方向的贴图变化次数v, 将横截面拆分成v段, 对每段横截面单独进行几何建模和纹理贴图操作, 并以子模型形式输出, 由此实现多样性。

由于计算机图形学中的模型可由多个子模型组成, 因此模型拆分法只是逻辑拆分, 无需事后的组合操作。考虑到图像拼接过程中会产生拼接误差, 本文采用模型拆分法。

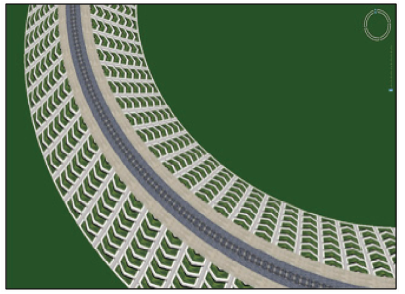

假设一条极端的圆形铁路中线, 利用本文算法制作铁路路基模型, 结果如图7所示。模型外侧已无空隙, 模型内侧的纹理重叠现象也被消除, 在整条路径上, 左右边坡的纹理图片均垂直于铁路中线。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 铁路路基模型Fig.7 Railway bed model

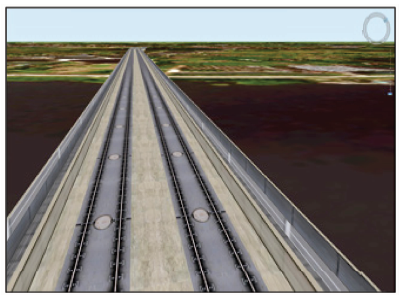

利用本文算法, 可快速制作贴图复杂的桥梁主体模型, 以某桥梁为例, 其可视化结果如图8所示。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 桥梁模型Fig.8 Bridge model

大曲率线状实体的几何精度主要取决于放样误差。放样误差是指放样建模过程中产生的误差, 由于各棱线方向的放样原理相同, 但往往只有中线方向的结点坐标已知, 因此可关注中线方向的放样误差。以图7中的铁路路基模型为例, 在模型制作之前, 铁路中线上各结点的坐标值已知。在放样建模过程中, 各结点坐标又会被重新计算, 因此可使用点位精度来衡量放样误差。点位精度计算公式为

△ρ=△x2+△y2+△z2, (3)

式中: △ x, △ y, △ z分别为x, y, z轴线方向的误差; △ ρ 为点位精度。计算结果表明△ ρ 的值往往为零, 这说明计算公式准确, 并说明代码中为变量设置了足够的精度, 没有引起舍入误差, 在坐标数值较小时未产生中线方向上的放样误差, 从而保证了模型的几何精度。

纹理贴图的精度多采用定性法进行评价, 主要方式为目视评价。不对纹理贴图精度进行定量评价的原因如下:

1)真实建模对象的纹理极其复杂, 建模过程中多采用近似贴图、重复贴图的方法对实际效果进行仿真, 其贴图不具备真实性, 因此无法严格地定量评价纹理贴图的精度。

2)美观和真实已经是复杂建模研究中的挑战, 当前研究重点多为如何快速制作具有真实感的贴图效果, 使用目视评价的方法已经足以衡量模型贴图的真实程度。

3)从铁路路基模型实例和桥梁模型实例中可以看出, 本文算法已经可以解决先前算法在模型转弯处的不足, 避免了模型贴图的错乱, 达到了逼真的效果。
