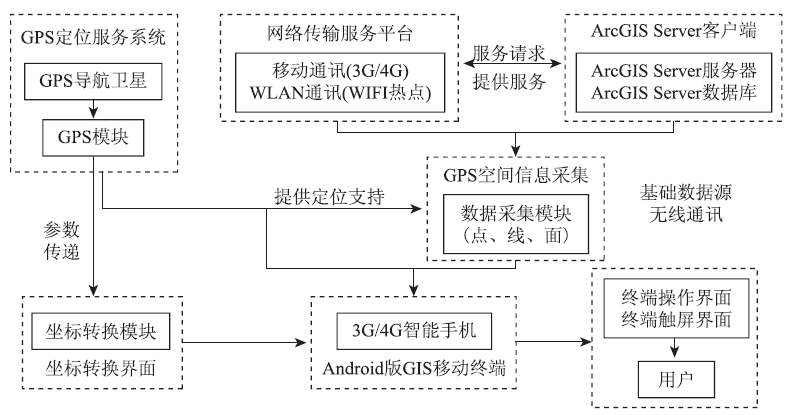

基于智能手机的嵌入式空间数据采集系统是嵌入式 GIS网络通讯GPS等多种技术的综合集成^[9]。作为信息采集的基础平台, 该系统集成GPS模块并构筑于智能手机上。首先获取 GPS 定位信息和地物的空间信息, 同时读取传感器上的测量数据, 将二者结合记录于GIS系统中; 然后对数据进行预处理(包括绘图和属性录入等), 形成一个完整的数据包; 最后对数据进行保存或通过无线网络、蓝牙设备传输至GIS数据监控中心, 从而完成野外数据的快速获取。系统总体框架如图 1所示。

图1

Fig.1

	Figure Option ViewDownloadNew Window
	图1 系统总体框架Fig.1 General framework of system

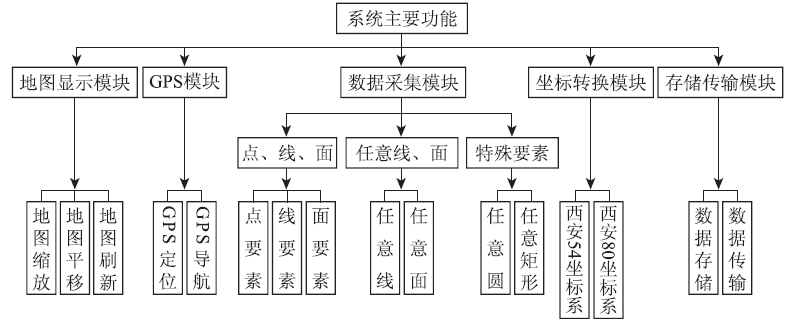

嵌入式GIS空间数据采集系统集成在智能手机上, 因此, 装有该系统的智能手机除了自身的移动通讯功能外, 还应具有野外空间数据采集功能, 实现空间数据采集涉及的空间数据获取、属性录入、数据预处理、数据显示、查询分析、数据存储及数据传输等。此外, 受智能手机的软硬件条件限制, 嵌入式 GIS空间数据采集系统应尽可能精炼, 以适宜在资源紧缺的智能移动设备上使用。为此, 本系统主要设计了以下功能:电子地图的动态显示、GPS实时接收与定位、数据采集(即图形与属性的操作)、坐标转换、数据存储、数据的无线或有线传输(图2)。

图2

Fig.2

	Figure Option ViewDownloadNew Window
	图2 系统功能模块设计Fig.2 System function module design

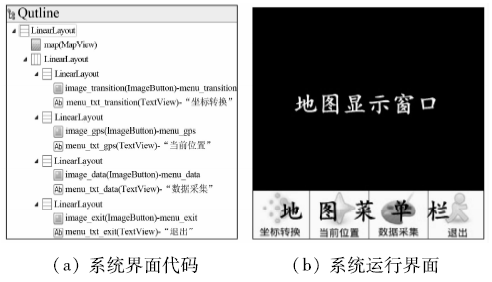

一般应用程序中, 用户首先接触的不是功能, 而是系统的界面。嵌入式GIS的界面主要用于地图的浏览和显示, 包括地图显示、缩放、刷新和平移等。采用地图缓存与地图综合方式, 确保系统内核的精简和地图浏览的快速。由于智能手机自身条件的限制(主频、核数、内存及屏幕大小等因素), 界面设计时应考虑2个方面的因素: ①地图区域与非地图区域的比例(本文区域比为7:1); ②菜单栏简易性, 由于地图屏幕的限制, 设计了4个常用菜单, 即坐标转换、当前位置、数据采集和系统退出, 如图3所示。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 系统界面Fig.3 System interface

2.2.1 GPS定位

该模块主要设计了GPS定位、图标显示及数据输出功能。在GPS定位前, 需要导入一张电子地图作为底图。该底图可利用已有的地形图或电子地图, 也可在线获取。当智能手机获取底图后, 通过手机内置的GPS和无线网络获取当前位置的基本信息, 然后将获取的位置信息与地图匹配, 最后通过系统设计的自动平移功能, 在地图上用图标显示当前所在位置。

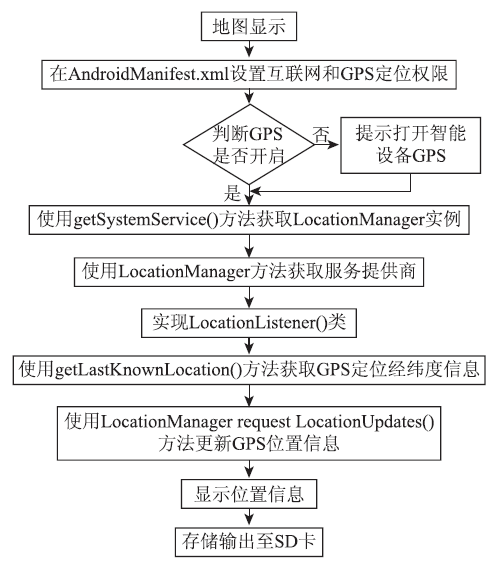

在GPS定位中, 为保证系统的稳定性及健壮性, 防止在未开启GPS前程序运行的错误, 需先判断是否已开启GPS模块。若未开启, 该程序则跳至智能手机的GPS设置界面; 若已开启GPS, 该程序直接进入下一步。在ArcGIS for Android中进行GPS开发, 涉及3个核心类, 即LocationManager, LocationProvider和Location。详细实现过程如图4所示。

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 GPS模块流程图Fig.4 GPS modules flow diagram

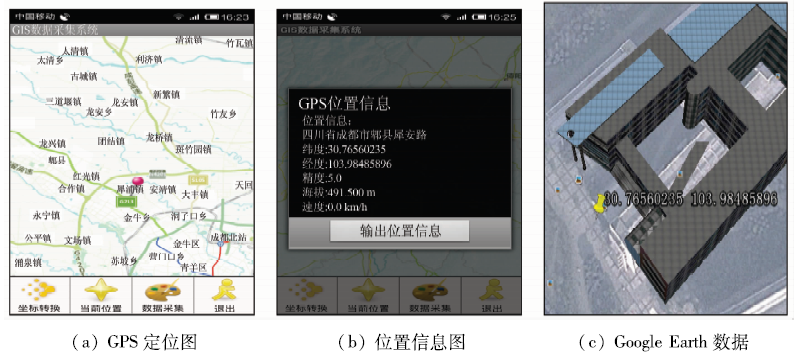

系统实现了功能设计中常见的GPS功能, 成果见图5。将定位出的经纬度输入至Google Earth中, 在图5(c)中可判断其定位准确性。

图5

Fig.5

	Figure Option ViewDownloadNew Window
	图5 GPS定位结果Fig.5 Results of GPS positioning

2.2.2 坐标转换

该模块主要实现了我国测绘行业常用西安80坐标系和北京54坐标系的转换。参考大地测量学中高斯正算方法^[10], 实现过程分2步进行:

1)获取定位的经纬度信息, 并将其传至坐标转换模块中;

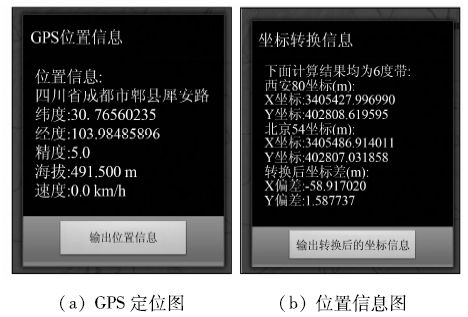

2)通过高斯正算公式转换坐标, 为防止Y为负值, 需对Y轴原点向西平移500 km, 统一至我国坐标系统(X, Y)下, 计算结果如图6所示。

图6

Fig.6

	Figure Option ViewDownloadNew Window
	图6 坐标转换结果Fig.6 Results of coordinate transformation

2.2.3 数据采集

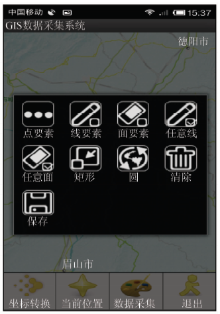

根据实际需求, 系统设计了不同类型的采集方法:基于定位参考的点线面采集、人性化的操作点线面采集及特殊要素层的数据采集, 实现菜单如图7所示。

图7

Fig.7

	Figure Option ViewDownloadNew Window
	图7 菜单工具及实现效果Fig.7 Menu tools and implementation effect

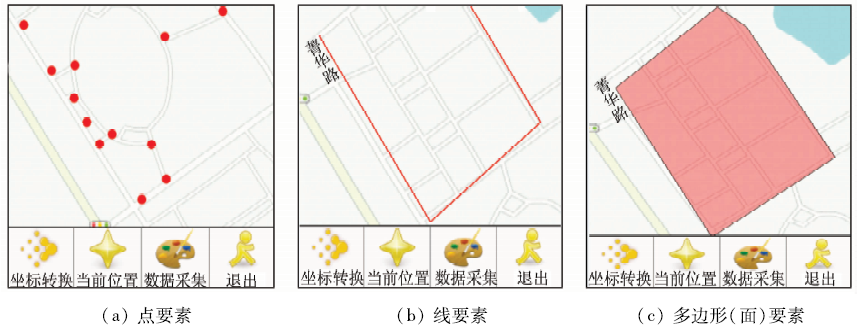

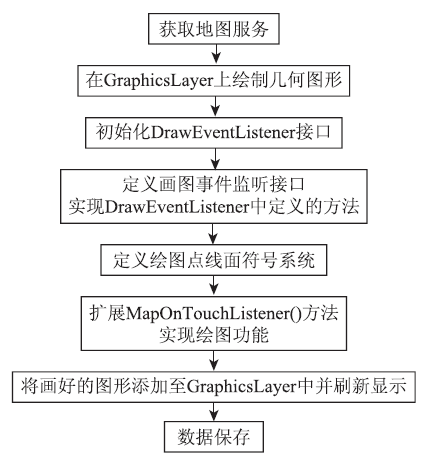

首先获取相应的地图服务, 然后采用GraphicsLayer方法实现手持端数据采集, 最后实现在线数据保存。其关键步骤有: ①监听屏幕点击事件; ②设置相关符号。其实现流程如图8所示, 部分空间数据采集成果见图9。

图8

Fig.8

	Figure Option ViewDownloadNew Window
	图8 数据采集模块流程图Fig.8 Flow diagram of data acquisition module

图9

Fig.9

	Figure Option ViewDownloadNew Window
	图9 空间数据采集成果图Fig.9 Result map of spatial data acquisition

2.2.4 数据保存与传输

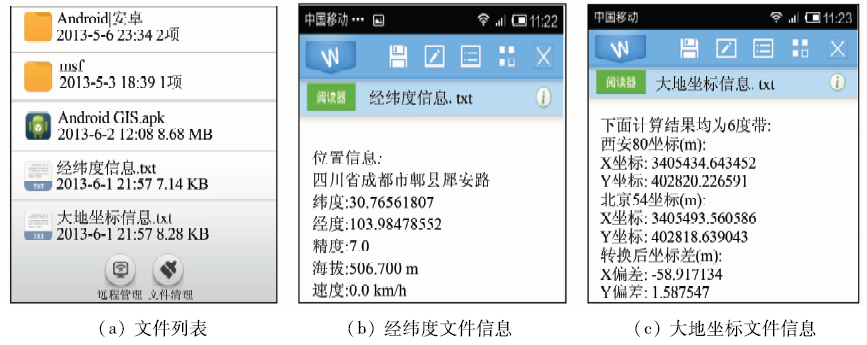

由于智能手机自身存储能力较小, 本系统采用2种方式对采集的数据进行存储。一方面, 可采用Android系统中的输出流方式, 以文件模式将数据保存至SD卡中(图10); 另一方面, 由于野外采集的数据量非常大, 为节约3G手机内存, 还可对采集成

果进行基于URL网络的在线数据保存。

图10

Fig.10

	Figure Option ViewDownloadNew Window
	图10 基于文件的数据存储Fig.10 Data storage based on the file

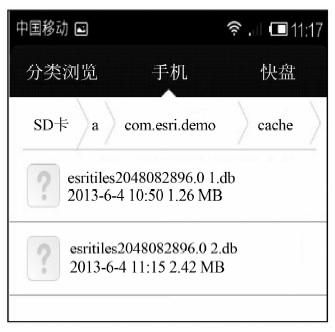

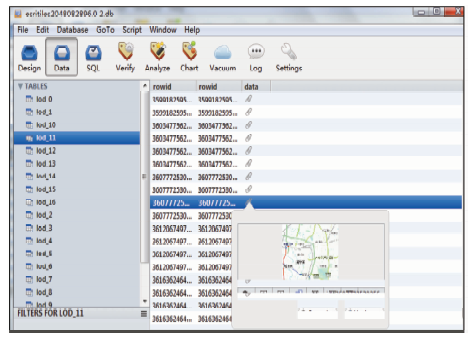

采用不同方式存储数据时, 智能手机内存(即本地SD卡)中也新建了一个数据缓存(如图11所示)。该数据可在SQLiteManager数据库中打开, 用于二次加载地图或数据编辑, 图12为打开数据显示的结果。

图11

Fig.11

	Figure Option ViewDownloadNew Window
	图11 本地数据缓存Fig.11 Local data-caching

图12

Fig.12

	Figure Option ViewDownloadNew Window
	图12 SQLite数据缓存解析Fig.12 SQLite data-caching analysis
