基于实测光谱的太湖水体表面离水反射率研究

韩秀珍¹, 郑伟¹, 刘翔²

1.中国气象局国家卫星气象中心,北京 100081

2.北京东方泰坦科技股份有限公司,北京 100083

第一作者简介: 韩秀珍 (1974-),女,博士,主要从事遥感图像处理、数据模型和GIS等方面的研究。

收稿日期: 2009-11-12

摘要

水体表面离水反射率是研究水体光学特征的一个重要参数。以2008年11月10日、11日太湖水面实地光谱和水体样本为基础,探讨了蓝藻污染对太湖水体表面离水反射率的影响: 蓝藻的存在提高了水体在近红外波段的离水反射率,使红波段出现了明显的吸收谷。通过FY-3A和MODIS卫星的通道响应函数,建立了卫星数据与水体表面离水反射率间的函数关系。在此基础上,利用MODIS卫星数据构建了比值指数(RI),利用该指数成功反演了2008年11月12日太湖水体叶绿素含量( R²=0.72),并获得了叶绿素含量的空间分布。这一结果为分析太湖水面光学特性、水质污染状况提供了重要依据。

关键词: 离水反射率; 蓝藻; FY-3A; MODIS

中图分类号:TP79 文献标志码:A 文章编号:1001-070X(2010)03-0054-04

Equivalent Leave Water Reflectance Based on In Situ Spectral Measurements In the Taihu Lake

HAN Xiu-zhen¹, ZHENG Wei¹, LIU Xiang²

1.National Satellite Meteorological Center, China Meteorological Administration, Beijing 100081, China

2.Beijing Oriental TITAN Technology Co., Ltd, Beijing 100083, China

Abstract

Leave water reflectance is an important parameter in the study of water optical characteristics. To better interpret the effect of cyanophytes contamination on water optical characteristics, the authors conducted in situ measurement of spectral reflectance and water sampling in the Taihu Lake on 10 and 11, November 2008. Remarkable effects were observed in leave water reflectance of the cyanobacterial water, leading to an obvious absorption peak in the red region and an increase in the near-infrared region. Equivalent leave water reflectance based on FY-3A and MODIS band settings was derived by using the spectral response functions. Furthermore, the authors used the Ration Index (RI) model for the estimation of chlorophyll-a on 12, November 2008, and observed high determination coefficients R²=0.72, which were further used to map the chlorophyll-a distribution. The results obtained will be helpful to the further evaluation of optical characteristics and water quality.

Keyword: Leave water reflectance; Cyanophytes; FY-3A; MODIS

Show Figures

0 引言

我国66%以上的湖泊和水库已处于富营养化状态, 其中22%属于重富营养和超富营养^[1]。近年来, 利用遥感数据对太湖水体水污染程度的评价方法得到了很大发展^{[2, 3]}。太湖水体污染面临的最大问题是大规模季节性的蓝藻暴发。针对蓝藻水华的污染评估, 卫星遥感数据发挥了巨大作用。多种传感器数据, 如Landsat TM^[4]、MODIS^{[5, 6]}、MERIS^[7]以及实测数据^[8]都在太湖水体叶绿素浓度、悬浮物以及蓝藻密度等反演方面达到了一定的精度。

卫星数据应用于此的一个重要前提在于获取水面有效的离水反射率。这一方面是由于监测水体污染的主要波段通常受到大气水分含量以及气溶胶的影响^{[9, 10]}; 另一方面, 离水反射率更能准确地反映水质的变化程度, 如悬浮物浓度和泥沙含量等^{[11, 12]}。基于这一点, 本文以太湖水体为研究对象, 基于蓝藻暴发前后的水面实测光谱数据, 获取了太湖水体表面的离水反射率数值, 研究蓝藻对离水反射率的影响; 通过FY-3A的MODIS数据通道响应函数, 获取了基于卫星通道的离水反射率数值, 这些结果将对全面评价太湖水体光学特征以及遥感数据的进一步应用提供必要的参考。

1 实验区水质概况与光谱测量

1.1 实验区水质概况

太湖是中国第三大淡水湖。近几十年, 太湖富营养化程度明显, 磷、氮营养过剩, 20世纪80年代末主要污染物总磷、总氮均严重超标。伴随着该区域城市化进程的加速以及河流富营养化比较严重, 水质已属于II~V类, 局部地区甚至劣于V类。

1.2 水面光谱测量

离水反射率测量使用的仪器为美国ASD公司生产的FR(FieldSpec) ASD野外光谱仪。仪器覆盖光谱范围为350~2 500 nm, 光谱分辨率为3.5 nm(VNIR)和10 nm(SWIR), 仪器的视场角为8° 。测量中使用了中国科学院安徽光机所生产的20 cm× 20 cm高反射率(0.98)聚四氟乙烯漫反射板为参考标准板。另外, 利用参考板室内方向反射比(BRF)数据对测量中太阳入射角的影响进行校正。

水面反射光谱数据测量在GPS导航下, 采用定点测量方式。对太湖水面分别进行3种方式(垂直水面、与垂直水面倾斜45° 和与垂直水面向上法线成45° 天空)测量和参考板垂直反射光谱测量。测量时仪器放置在船头一侧, 将ASD光谱仪光纤探头离开船体1.5 m以上, 安放在船上的标准板水平调准。每种目标进行2/5/2次(参考板/样本/参考板)测量, 每种测量在1 min内完成, 以避免太阳照度变化所引起的测量误差。另外, 对每个测量位点进行相关信息(时间、测量样本内容、测点记录号、经纬度、天气等)记录。

2 反射率计算方法与结果

2.1 计算方法

数据处理之前, 首先将原始测量数据文件转换成ASC П 文件, 然后按照垂直和倾斜测量数据分别进行离水反射率计算。计算按5个子点水面测量值分别减去天空测量数据后再除以参考板测值得到各点的相对反射比数据, 然后将5个相对反射比的平均值乘以参考板的BRF数据, 获得各点绝对离水反射率, 即

R_λ=[ $\begin{matrix} \overset{n}{\sum_{i = 1}} \end{matrix} ρ_{λ} (\begin{matrix} F_{i_{λt}} \end{matrix} - \begin{matrix} F_{i_{λtSKY}} \end{matrix} \times 0.028) / \begin{matrix} F_{0_{λt}} \end{matrix}] / N$ (1)

式中, $\begin{matrix} F_{i_{λt}} \end{matrix}$ 为来自目标的反射辐射; $\begin{matrix} F_{i_{λtSKY}} \end{matrix}$ 为天空辐射; $\begin{matrix} F_{0_{λt}} \end{matrix}$ 是来自参考板的反射辐射; ρ _λ是目标测量时刻太阳天顶角对应参考板的双向反射比因子(BRF); N=5。

2.2 计算结果

(1)2008年11月10日, 计算获得垂直、倾斜测量离水反射率各23组。计算结果显示, 由于当天测区内的湖水蓝藻污染较少, 获得的离水反射率变化不大, 如图1(a)所示, 反射率最高峰值在570 nm附近, 次峰在700 nm附近, 第3个峰在810 nm附近。对垂直测量和倾斜测量结果比较, 二者差别较小, 如图1(b)所示。

	Figure Option View Download New Window
	图1 2008年11月10日的太湖离水反射率Fig.1 Leave water reflectance of Taihu Lake on Nov. 10, 2008

(2)2008年11月11日, 计算获得垂直、倾斜测量离水反射率各36组。由于当天测区内蓝藻污染严重, 36组反射率变化较大, 如图2所示。

	Figure Option View Download New Window
	图2 2008年11月11日的太湖离水反射率Fig.2 Leave water reflectance of Taihu Lake on Nov. 11, 2008

在图2(a)中, 无蓝藻污染样本No.5和No.15的反射率与遭到蓝藻污染样本No.25、No.35的反射率存在很大差异。污染样本的反射率在440 nm、678 nm附近出现吸收谷; 在690 nm处反射率开始急剧上升, 到760~820 nm达到最大。比较垂直测量方式和倾斜测量方式获得的结果, 发现二者差别较大, 如图2(b)所示, 这可能是由于绿色蓝藻的影响, 在采用倾斜测量时水体的方向特性增强, 使得测量结果增大。受蓝藻污染的水体呈现明显的非朗伯性, 各向异质性增强, 因而在倾斜测量时, 传感器得到了更多的反射能量, 并且这种反射特征趋近于植被在可见光、近红外波段的光谱特性。这一方面反映了蓝藻主要色素作用的结果, 另一方面也为利用指数模型监测蓝藻暴发提供了理论依据。

将2008年11月10日23个测点的离水反射率平均值与2008年11月11日36个测点的结果平均值进行比较, 发现后者明显体现了植被(蓝藻)光谱的贡献(图3)。主要区别在绿波段和近红外波段: 绿色波段的反射峰是由水体中蓝藻色素的存在所致; 波长大于750 nm的近红外波段, 对于没有蓝藻污染的水体, 主要体现的是水体的反射特征, 蓝藻暴发后, 更多反映的是绿色植被的特征。这为利用光谱特征评价水质的污染程度提供了依据。

	Figure Option View Download New Window

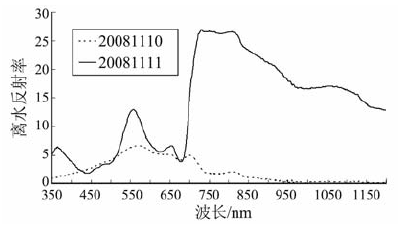

	图3 2008年11月10、11日离水反射率比较Fig.3 Comparison of leave water reflectance obtained on Nov. 10 and 11, 2008

3 卫星通道离水反射率的转换及应用

3.1 卫星通道离水反射率转换

在利用卫星数据进行太湖污染动态监测中, 地面观测数据是重要的参考依据。卫星观测信号的响应依赖于卫星通道的光谱响应函数, 而地面观测的高光谱反射率数据是连续的。为此, 有必要将ASD光谱仪测量获得的高光谱反射率数据转换成卫星相应通道的等效反射率。转换模型为

R_eq=∫ R_FR(λ )f_FY(λ )dλ /∫ f_FY(λ )dλ (2)

式中, R_eq为卫星通道等效测量反射比; R_FR为 ASD光谱仪地面测量光谱反射比; f_FY为卫星通道光谱响应函数;

FY-3A中分辨率成像仪和MODIS传感器的可见光、近红外波段是进行太湖水体监测的主要波段, 因此需要根据传感器的通道响应函数, 将ASD测量的离水反射率转换为两种卫星传感器通道的等效测量反射率。表1列出了垂直水面测量的相关波段等效反射率计算结果。

表1 基于FY-3A和MODIS数据的反射率数值对比 Tab.1 Comparison of leave water reflectance of FY-3A and MODIS data

由表1看出, FY-3A和MODIS 6个相对应波段的光谱响应比较接近。不过, 各对应波段的光谱位置和带宽略有差异, 这使得卫星通道的等效反射率出现一定的偏差。对于没有蓝藻污染的水体, 由于水体属于低反射率目标, 在近红外和短波红外波段的离水反射率很小, 反射率误差较大; 对于有蓝藻污染的水体, 由于近红外通道离水反射率本身较高(如通道4、6), FY-3A和MODIS的相对误差不大。太湖试验获得的FY-3A可见光、近红外通道与MODIS对应通道离水反射率的量化关系, 为两种数据的融合提供了基础数据。

3.2 基于MODIS数据的水体叶绿素反演

为了进一步验证等效离水反射率的结果, 本文利用上述分析数据, 以MODIS数据为主要数据源, 构建了水体叶绿素浓度反演的比值指数(RI=R_NIR/R_RED)模型, 对2008年11月12日的实测水体叶绿素含量进行分析, 得到了基于RI的水体叶绿素含量反演结果(图4)。

可以看出, 叶绿素的反演具有一定的可行性, 相关系数R²=0.72, 并且为线性关系, 对高值区域有着一定的敏感性。这一结果既反映了RI模型

	Figure Option View Download New Window

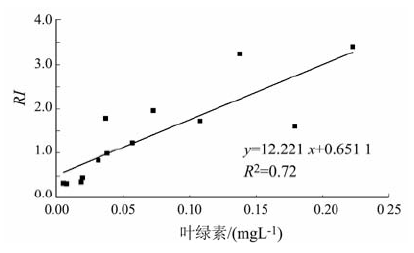

	图4 基于MODSI数据的叶绿素a含量RI反演结果Fig.4 Chlorophyll a content estimation with RI derived from the MODIS data

对叶绿素含量反演的可行性, 同时也验证了本文的研究结果, 即利用通道响应函数, 可以建立基于星载数据的等效离水反射率。另外, 根据上述模型, 对2008年11月12日的太湖湖区叶绿素含量进行了成图研究, 以清晰反映水体污染的空间格局和分布(图5)。由于云的存在, 太湖南部和东南部区域没有获得相应的数据, 但其北部和西北部区域, 叶绿素含量较高(图5中红色区域部分), 和实际数据的验证结果也是比较吻合的。

	Figure Option View Download New Window

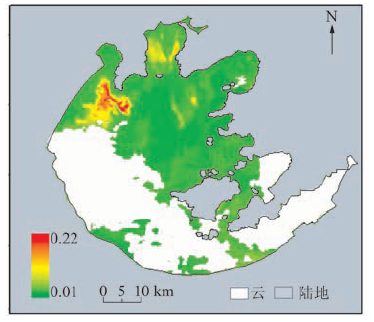

	图5 基于MODIS数据的RI反演太湖叶绿素a(mg/L)空间分布Fig.5 Chlorophyll-a map using RI derived from MODIS data

4 结论

卫星遥感为水质污染监测提供了可靠的数据。本文目标在于研究一次典型的蓝藻暴发对离水反射率的影响, 并通过FY-3A和MODIS数据的波段响应函数, 获取了卫星数据的离水反射率数值。在利用卫星数据进行太湖蓝藻污染监测中, FY-3A和MODIS空间分辨率为250 m的前几个通道是可用的。但是, 对于卫星数据的定量化应用和分析, 该分辨率还是偏低的, 为此, 需要增加星地测量数据的积累和方法研究, 清楚了解蓝藻在湖区的分布和所占的权重, 才能获得好的效果。
