基于Bayes决策的机载全极化SAR图像滑坡信息提取

王兴玲¹, 胡德勇², 唐宏³, 舒阳³

1. 民政部国家减灾中心,北京 100124

2. 首都师范大学资源环境与旅游学院,北京 100048

3. 北京师范大学减灾与应急管理研究院,北京 100875

胡德勇,Email:deyonghu@cnu.edu.cn。

第一作者简介: 王兴玲(1973-),男,博士,研究员,主要从事遥感减灾应用及卫星运行管理方面的研究。Email:wangxingling@ndrcc.gov.cn。

收稿日期: 2013-04-01

基金: 国家自然科学基金项目“InSAR支持下基于支持向量机的地震滑坡空间预测研究”(编号: 40901227)和国家863计划项目“高效能航空SAR遥感应用系统——减灾救灾应用示范”(编号: 2007AA120306)共同资助

摘要

将雷达遥感技术应用于滑坡灾害调查是地学应用的一个重要方向,特别是在多云多雨地区。由中国科学院电子学研究所研发的高效能机载SAR系统(high-performance airborne synthetic aperture Radar system,HASARS)具备X波段双基线干涉和P波段全极化观测的能力,是国内首家多频段多模式机载SAR系统。从多极化机载SAR数据的特征选择和信息提取等角度,评估了不同极化模式组合对滑坡信息提取精度的影响; 并基于Bayes决策理论,提出了多极化SAR图像分类的特征选择方法。利用不同研究样区的特征选择结果提取了多个滑坡的范围,提取精度均在90%以上。HASARS的高空间分辨率及其获取的高精度DEM和P波段全极化观测,可以近实时、高精度地获取地表滑坡灾害专题信息,在滑坡等减灾救灾领域具有广阔的应用前景。

关键词: Bayes决策; 高效能机载SAR系统(HASARS); 全极化SAR; 滑坡灾害

中图分类号:TP751.1 文献标志码:A 文章编号:1001-070X(2014)02-0121-07 doi: 10.6046/gtzyyg.2014.02.20

Extraction of landslide information from airborne polarimetric SAR images based on Bayes decision theory

WANG Xingling¹, HU Deyong², TANG Hong³, SHU Yang³

1. National Disaster Reduction Center of China, Ministry of Civil Affairs, P R China, Beijing 100124, China

2. College of Resource Environment and Tourism, Capital Normal University, Beijing 100048, China

3. Academy of Disaster Reduction and Emergency Management, Beijing Normal University, Beijing 100875, China

Abstract

The application of the Radar remote sensing data to landslide investigation is of great importance, especially in cloudy and rainy areas. The high-performance airborne synthetic aperture Radar system(HASARS) developed by Institute of Electronics,Chinese Academy of Sciences,is the first home-made system characterized by multi-band and multi-mode,which has the capability of interferometric survey of X band and double antennas as well as polarimetric observation of P band. In this paper, the accuracies of landslide information extraction from polarimetric SAR data using different polarization combinations were investigated to evaluate the technology, methodology and implementation ideas of the landslide applications with the HASARS, and the focuses included two aspects: the methods of information extraction and the ways to select the feature. The results show that, based on Bayes decision theory and using the samples of landslide and non-landslide in the image to analyze and make decision, the method of feature selection could make classification of polarimetric SAR image satisfactorily. Based on the results of feature selection, the authors extracted the landslide regions from SAR images with supervised classification methods, with their accuracies higher than 90%. The airborne SAR system, with high spatial resolution, high precision DEM production and P band polarimetric observations, can obtain the thematic information of landslide surface more flexibly and precisely, and hence it has a broad prospect in the landslide disaster relief applications.

Keyword: Bayes decision; high-performance airborne synthetic aperture Radar system(HASARS); polarimetric SAR; landslide hazard

Show Figures

0 引言

我国是世界上滑坡、泥石流灾害频发的国家之一。据统计, 我国由地质灾害造成的损失约占整个自然灾害损失的35%, 其中, 滑坡、泥石流及人类工程活动诱发的地质灾害约占55%。这类地质灾害的一次性规模虽小于地震、洪涝等灾害, 但发生的频度和易发区域分布范围远远超过后2种灾害。因此, 对滑坡开展调查、监测和评估具有重要的现实意义^[1]。

我国的滑坡、泥石流灾害多分布于降水较多的地区, 而且灾害的发生往往伴随一段时间内的强降水过程, 因而在很大程度上限制了光学遥感技术的应用; 而雷达遥感技术具备全天时、全天候的对地观测能力, 能很好地弥补光学遥感技术的不足^[2]。近年来, 国外大力发展雷达遥感技术, 发射了一系列的雷达遥感卫星和航天飞机, 例如欧洲空间局的ERS-1/2和ENVISAT、日本的JERS-1、俄国的ALMAZ、加拿大的RADARSAT以及美国的SIR-C/XSAR航天飞机等。我国于2012年11月19日发射了搭载有S波段合成孔径雷达的环境与灾害监测预报小卫星星座的HJ-1C卫星。但从目前的应用情况看, 卫星和航天飞机获取雷达数据的时效性、空间分辨率等还不能很好地满足滑坡、泥石流等地质灾害监测和评估等业务需要; 相反, 机载雷达数据具有更高的地面分辨率、更高的机动性和灵活性, 是卫星和航天飞机雷达数据的有效补充。由中国科学院电子学研究所牵头的我国“ 十一五” 国家高技术研究发展计划(863计划)项目“ 高效能航空SAR遥感应用系统” (high-performance airborne synthetic aperture Radar system, HASARS), 完成了合成孔径雷达(synthetic aperture Radar, SAR)传感器及其地面应用系统的研发。HASARS系统集成了X波段和P波段的传感器, 具备X波段双基线干涉和P波段全极化观测的能力, 可以针对滑坡等灾害高效地获取高分辨率、全极化的专题信息。

全极化合成孔径雷达(polarimetric synthetic aperture Radar, POLSAR)是一种先进的遥感器, 以复Stokes矩阵或散射矩阵的形式记录地物在HH, HV, VH和VV等4种极化状态的散射回波, 完整地包含了地物的极化信息, 可提供更多的地物分类特征, 增强了人们对地物的认识能力^{[3, 4]}。从POLSAR图像中获取滑坡信息, 可以弥补单极化SAR图像信息量的不足。如何充分利用这些极化信息, 发挥其优势, 是POLSAR图像应用中的关注焦点。

图像分类是滑坡信息提取的常用方法, 包括监督和非监督分类2种。SAR图像的非监督分类较多的是基于目标散射机理的分类法, 由于散射机理和地物之间并不是一一对应的关系, 此类方法的分类结果不可避免地存在地物类别模糊问题^[4]; 监督分类方法则从SAR图像采集样本数据、建立不同地物类别的判别模式, 然后用该模式来识别图像数据、划分出不同的地物类型, 对于滑坡范围提取具有相对优势。另外, 机载SAR获取的图像数据具有数据量大、斑点噪声干扰强等特点, 它们限制了传统的基于像素的图像分类方法的运用。因而, 针对高分辨率光学遥感图像提出的面向对象的分类方法, 在高分辨率SAR图像的分类中也得到了应用和推广^[5]。

确定图像分类的对象特征(object feature)是滑坡信息提取的关键步骤。一方面, 增强图像特征有利于区分图像的不同类型, 常用的特征提取方法包括基于统计的特征提取^[6]、基于物理散射机理的图像特征提取和基于灰度共生矩阵的纹理特征提取等^{[8, 9]}; 另一方面, 从图像多种特征中选择与分类目标密切相关的特征参与分类, 是提升图像分类精度的重要手段。常用的特征选择方法有主成分分析法、模拟退火算法、Tabu搜索算法、支持向量机法(support vector machine, SVM)^[10]和遗传算法^{[11, 12]}等。统计决策理论是处理模式识别问题的基本理论之一, 它在对大量数据进行统计分析决策方面有着很强的实效性^[13]。贝叶斯(Bayes)决策理论方法是统计模式识别中的一个基本方法, 它在对数据进行概率分析的基础上生成决策规则, 再应用生成的决策规则对新数据进行分析和决策, 因而可以将其应用于待分类图像的特征选择过程中^{[14, 15, 16]}。

HASARS的P波段全极化SAR图像具备高空间分辨率特征, 如何利用其极化信息和空间信息提高图像分类精度, 有效地提取滑坡信息, 在特征提取和选择及使用分类器进行分类等方面进行算法改进是关键。本文针对滑坡灾害调查的应用需求, 以灾

害范围提取为主线, 从特征选择入手, 基于Bayes决策理论确定与地物相关性最强的特征, 以增强区分地物的能力; 另一方面, 从分类方法入手, 引入以空间相关关系为基础的面向对象处理方法用于滑坡信息的提取, 并通过不同数据模式对信息提取精度影响的评估, 探究HASARS系统滑坡灾害调查的技术方法和实施思路。

1 原理与方法

1.1 基于Bayes决策的特征选择

多极化数据选择有利于减少数据冗余、有效地提取图像分类特征和提高数据利用效率。在多极化SAR图像分类过程中, 基于Bayes决策理论将数据关联和推理框架等转化成模式选择的问题, 利用训练数据求算各种模式的后验概率, 将后验概率较大的模式作为结果推理的准则函数。

以2类数据为例, 数据D与地物l的关联如图1所示。

	Figure Option View Download New Window

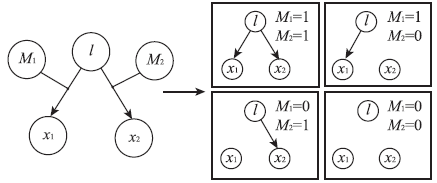

	图1 不同数据与地物关联示意图Fig.1 Diagram of relation between different data and land types

在图1中, 数据D={x₁, x₂}; l为地物类别; M₁和M₂为数据是否选择的标记, 当x_i与地物状态相关时M_i=1, 否则M_i=0。可以看出, 按照M_i的状态, 数据x₁和x₂与地物类别的关系存在4种组合模式。

假定目标地物类别l服从均值为0、方差为p_l的高斯分布, 记为l~N(l|0, p_l); 同理, 数据D={x₁, x₂}分别记为x_i~N(x_i|l, p_i)(数据x_i与l相关时)、x_i~N(x_i|0, p_b)(数据x_i与l不相关时); 则联合概率p(D, l, M)可以表示为^[17]

p(D, l, M)=N(x₁|l, p₁ $\begin{matrix} )^{M_{1}} \end{matrix}$ · N(x₁|0, p_b $\begin{matrix} )^{1 - M_{1}} \end{matrix}$ · N(x₂|l, p₂ $\begin{matrix} )^{M_{2}} \end{matrix}$ · N(x₂|0, p_b $\begin{matrix} )^{1 - M_{2}} \end{matrix}$ · N(l|0, p_l)· p(M₁)· p(M₂) , (1)

式中: p(D, l, M)为联合概率; p(M_i)为M_i的先验概率; N(l|0, p_l)为目标地物类别的概率; N(x_i|l, p_i $\begin{matrix} )^{M_{i}} \end{matrix}$ 为数据x_i与l相关时的概率; N(x_i|0, p_b $\begin{matrix} )^{1 - M_{i}} \end{matrix}$ 为数据x_i与l不相关时的概率; p₁, p₂分别为数据x₁, x₂的方差; p_l为目标地物类别的方差; p_b为非目标地物类别的方差。

定义m_i≡ (M_i=1), $\begin{matrix} \bar{m_{i}} \end{matrix}$ ≡ (M_i=0) , 根据贝叶斯奥卡姆剃刀原理(Bayesian Occam’ s Razor), 后验概率p(M|D)可表示为^[17]

p( $\begin{matrix} \bar{m_{1}} \end{matrix}$ , $\begin{matrix} \bar{m_{2}} \end{matrix}$ |D)∝ N(x₁|0, p_b)N(x₂|0, p_b) , (2)

p(m₁, $\begin{matrix} \bar{m_{2}} \end{matrix}$ |D)∝ N( $\begin{matrix} \frac{p_{1} x_{1}}{p_{l} + p_{1}} \end{matrix}$ , p₁+p_l)N(x₂|0, p_b) , (3)

p( $\begin{matrix} \bar{m_{1}} \end{matrix}$ , m₂|D)∝ N(x₁|0, p_b)N( $\begin{matrix} \frac{p_{2} x_{2}}{p_{l} + p_{2}} \end{matrix}$ , p₂+p_l) , (4)

p(m₁, m₂|D)∝ N( $\begin{matrix} \frac{p_{1} x_{1} + p_{2} x_{2}}{p_{l} + p_{1} + p_{2}} \end{matrix}$ , p₁+p₂+p_l) 。 (5)

式(2)— (5)中: p(m₁, m₂|D)为m₁和m₂两者都选择的后验概率; p(m₁, $\begin{matrix} \bar{m_{2}} \end{matrix}$ |D) 和p( $\begin{matrix} \bar{m_{1}} \end{matrix}$ , m₂|D)分别为m₁和m₂中选择1个的后验概率; p( $\begin{matrix} \bar{m_{1}} \end{matrix}$ , $\begin{matrix} \bar{m_{2}} \end{matrix}$ |D)为m₁和m₂两者都不选择的后验概率。

比较式(2)— (5)中后验概率p(M|D)的大小, 选择值最大的对应的组合模式, 即为2类数据x₁和x₂可用于分类的最佳组合方式。

本文利用HH, HV, VH和VV全极化SAR数据提取滑坡信息, 因而数据D={x₁, x₂, x₃, x₄}, 其中x₁, x₂, x₃和x₄分别对应于HH, HV, VH和VV极化数据。依据4类极化数据的组合方案, 共有16种数据选择模式, 即: $\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$ , $HH \begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$ , $\begin{matrix} \bar{HH} \end{matrix} HV \begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$ , $\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix} VH \begin{matrix} \bar{VV} \end{matrix}$ , $\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix} VV$ , $HHHV \begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$ , $HH \begin{matrix} \bar{HV} \end{matrix} VH \begin{matrix} \bar{VV} \end{matrix}$ , $HH \begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix} VV$ , $\begin{matrix} \bar{HH} \end{matrix} HVVH \begin{matrix} \bar{VV} \end{matrix}$ , $\begin{matrix} \bar{HH} \end{matrix} HV \begin{matrix} \bar{VH} \end{matrix} VV$ , $\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix} VHVV$ , $HHHVVH \begin{matrix} \bar{VV} \end{matrix}$ , $HH \begin{matrix} \bar{HV} \end{matrix} VHVV$ , $HHHV \begin{matrix} \bar{VH} \end{matrix} VV$ , $\begin{matrix} \bar{HH} \end{matrix} HVVHVV$ 和HHHVVHVV。

为便于比较, 定义似然值L_j为

(6)

式中: L_j为第j种模式(1≤ j≤ 16)的似然值; n为训练样本个数; D_i为第i个训练样本的数值; M为组合模式。

1.2 基于对象的滑坡信息提取

在高空间分辨率遥感图像(包含SAR图像)的滑坡信息提取方法中, 以空间相关关系为基础的面向对象分类方法是目前应用效果较好的一类方法。图2为该方法的技术流程。

	Figure Option View Download New Window

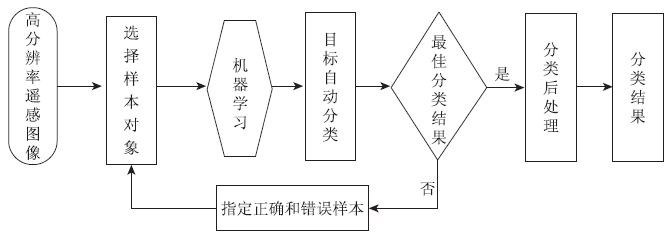

	图2 基于对象的滑坡信息提取技术流程Fig.2 Flow chart of landslide information extraction with object-oriented method

首先, 由用户通过定义样本或给定初始规则来指定要提取的特征, 通过构建合适的邻域模式特征, 完成高分辨率遥感图像分割; 然后, 计算机对样本对象开展机器学习、完成自动识别分类, 在获得初始提取结果之后, 用户可通过修改或精化提取规则来迭代学习过程, 以改善分类结果; 最后, 人工编辑滑坡信息提取的结果, 去除错误提取的部分。为完成基于对象的滑坡信息提取, 选择ERDAS IMAGINE 软件系统的Feature Analyst模块作为数据处理的支撑工具。

2 研究区与数据源

滑坡信息提取的研究样区选择在四川省“ 2008年汶川大地震” 的重灾区。该地区是国内外重点关注的区域, 因为该地区本来就是我国主要的滑坡和泥石流多发区、易发区, 而且汶川大地震对其地表环境产生了巨大影响, 震后次生地质灾害一直十分活跃。

2011年7月25日, 利用HASARS完成了覆盖北川县、江油市和安县部分区域的航空飞行测量, 获取到P波段全极化数据, 图3(左)示出叠加在DEM数据上的飞行条带范围。利用双天线X波段InSAR数据生成的高精度DEM产品和地面控制点的测量数据, 对全极化P波段SAR数据进行几何纠正处理, 得到空间分辨率为2 m的全极化SAR图像。

考虑到地表滑坡的形态特征和实验数据覆盖情况, 本文在北川县境内挑选了7个滑坡样区(图3(右))作为全极化数据滑坡提取实验的测试数据; 其他辅助数据包括2011年5月航空飞行测量获取的高分辨率机载光学图像(研究样区快视图像, 参见图3(右))和基础地理数据等。

	Figure Option View Download New Window

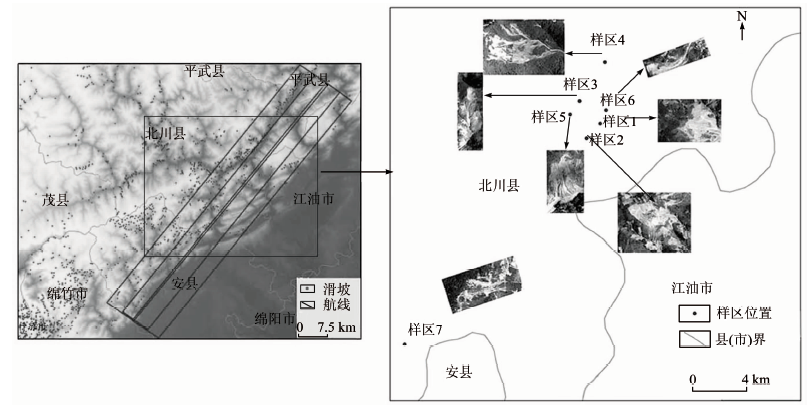

	图3 飞行条带范围(左)及滑坡样区位置(右)示意图Fig.3 Sketch map of aircraft flight strips (left) and landslide locations (right)

3 数据处理与结果分析

3.1 极化数据选择

从HH, HV, VH和VV全极化SAR图像的多种特征中选择与滑坡目标密切相关的特征参与分类, 是提升滑坡信息提取精度的技术手段之一。首先在图像中采集滑坡样本和非滑坡样本; 然后根据式(1)计算联合概率p(D, M); 再利用最大似然方法, 使用滑坡样本x_i估计l和p_i, 使用非滑坡样本x_i估计p_b; 最后根据式(6)计算样区1— 7在不同模式下的似然值L_j(表1, 似然值采用科学计数法表示)。

表1 不同组合模式下的似然值 Tab.1 Likelihood values of different combination modes

组合模式	条件似然值
组合模式	样区1	样区2	样区3	样区4	样区5	样区6	样区7
$\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$	-5.47e+06	-2.37e+06	-1.10e+07	-9.57e+05	-6.22e+04	-1.30e+05	-9.91e+03
HH $\begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$	-3.96e+06	-1.87e+06	-5.76e+06	-6.11e+05	-3.93e+04	-1.06e+05	-9.89e+03
$\begin{matrix} \bar{HH} \end{matrix}$ HV $\begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$	-4.17e+06	-1.70e+06	-1.00e+07	-7.51e+05	-6.19e+04	-1.29e+05	-9.76e+03
$\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix}$ VH $\begin{matrix} \bar{VV} \end{matrix}$	-4.23e+06	-1.75e+06	-1.02e+07	-7.53e+05	-6.21e+04	-1.30e+05	-9.73e+03
$\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix}$ VV	-4.18e+06	-1.89e+06	-7.33e+06	-7.99e+05	-4.49e+04	-5.48e+04	-9.79e+03
HHHV $\begin{matrix} \bar{VH} \end{matrix} \begin{matrix} \bar{VV} \end{matrix}$	-2.65e+06	-1.19e+06	-4.73e+06	-4.05e+05	-3.90e+04	-1.04e+05	-9.74e+03
HH $\begin{matrix} \bar{HV} \end{matrix}$ VH $\begin{matrix} \bar{VV} \end{matrix}$	-2.71e+06	-1.24e+06	-4.94e+06	-4.07e+05	-3.92e+04	-1.05e+05	-9.71e+03
HH $\begin{matrix} \bar{HV} \end{matrix} \begin{matrix} \bar{VH} \end{matrix}$ VV	-2.66e+06	-1.38e+06	-2.05e+06	-4.53e+05	-2.20e+04	-2.99e+04	-9.77e+03
$\begin{matrix} \bar{HH} \end{matrix}$ HVVH $\begin{matrix} \bar{VV} \end{matrix}$	-2.91e+06	-1.08e+06	-9.19e+06	-5.46e+05	-6.18e+04	-1.29e+05	-9.56e+03
$\begin{matrix} \bar{HH} \end{matrix}$ HV $\begin{matrix} \bar{VH} \end{matrix}$ VV	-2.87e+06	-1.21e+06	-6.31e+06	-5.92e+05	-4.46e+04	-5.36e+04	-9.64e+03
$\begin{matrix} \bar{HH} \end{matrix} \begin{matrix} \bar{HV} \end{matrix}$ VHVV	-2.93e+06	-1.26e+06	-6.51e+06	-5.94e+05	-4.48e+04	-5.39e+04	-9.60e+03
HHHVVH $\begin{matrix} \bar{VV} \end{matrix}$	-1.39e+06	-5.69e+05	-3.91e+06	-2.01e+05	-3.89e+04	-1.03e+05	-9.55e+03
HH $\begin{matrix} \bar{HV} \end{matrix}$ VHVV	-1.41e+06	-7.51e+05	-1.23e+06	-2.49e+05	-2.19e+04	-2.87e+04	-9.58e+03
HHHV $\begin{matrix} \bar{VH} \end{matrix}$ VV	-1.35e+06	-7.01e+05	-1.02e+06	-4.30e+04	-2.16e+04	-2.76e+04	-9.61e+03
$\begin{matrix} \bar{HH} \end{matrix} HVVHVV$	-1.01e+05	-7.63e+04	-5.48e+06	-3.88e+05	-4.45e+04	-5.27e+04	-9.43e+03
HHHVVHVV	-1.62e+06	-5.86e+05	-1.98e+05	-2.47e+05	-2.17e+04	-2.85e+04	-9.45e+03

表1 不同组合模式下的似然值 Tab.1 Likelihood values of different combination modes

从表1可以看出, 样区1, 2, 7采用HV, VH和VV极化组合时, 条件似然值最大; 样区4, 5, 6采用HH, HV和VV极化组合时, 条件似然值最大; 样区3采用HH, HV, VH和VV极化组合时, 条件似然值最大。根据Bayes决策方法, 可以认为这些模式更有利于提高滑坡信息提取的精度, 因而对所选择的7个样区分别以这些决策的极化图像为数据源, 利用面向对象的方法提取滑坡信息。

3.2 滑坡信息提取

以样区1为例, 在HV, VH和VV极化组合SAR图像中, 首先采用人工交互方式选择滑坡样本(正样本)和非滑坡样本(负样本)(图4(左)); 然后采用面向对象的图像分类方法进行滑坡范围提取(数据处理工具为ERDAS IMAGINE系统中的Feature Analyst模块, 主要处理流程如图2所示); 最后得到滑坡范围提取结果(图4(右))。

	Figure Option View Download New Window

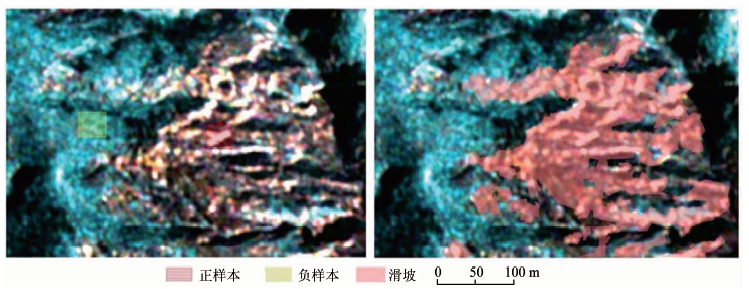

	图4 样区1滑坡样本选择(左)与滑坡提取结果(右)Fig.4 Sample selection of landslide (left) and extraction result of landslide (right) in No.1 sample area

其他6个研究样区的滑坡范围分别按照上述方法和技术流程进行提取, 得到7个样区滑坡范围提取的最后结果。

3.3 提取精度评价

为了评估滑坡提取的精度, 以样区1— 7的机载高分辨率光学图像为参考图像, 通过目视解译得到各滑坡的真实范围, 用于滑坡提取结果的精度评价。假定从参考图像上获取的真实滑坡范围为O(图5(a)), 利用本文方法提取出的滑坡范围为O'(图5(b)), 则正确提取出来的滑坡范围为O'∩ O(图5(c))。

	Figure Option View Download New Window

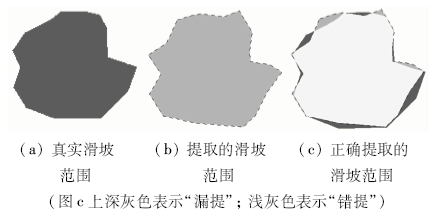

	图5 滑坡提取结果精度评价指标的定义Fig.5 Definition of evaluation index for landslide extraction accuracy

采用制图精度(η ₁)、用户精度(η ₂)、漏提率(η ₃)和错提率(η ₄)等4种指标作为滑坡提取精度定量评估的指标。

1)制图精度。表示被正确提取的滑坡范围O'∩ O占真实滑坡范围O的比重, 即

η ₁= $\begin{matrix} \frac{O' ⋂ O}{O} \end{matrix}$ × 100% 。 (7)

2)用户精度。表示被正确提取的滑坡范围O'∩ O占提取结果O'的比重, 即

η ₂= $\begin{matrix} \frac{O' ⋂ O}{O'} \end{matrix}$ × 100% 。 (8)

3)漏提率。是没有提取出来的滑坡占真实滑坡比例, 即

η ₃=1-η ₁ 。 (9)

4)错提率。是被错提为滑坡占真实滑坡的比例, 即

η ₄=1-η ₂ 。 (10)

为保证滑坡信息提取结果的有效性和稳定性, 在进行滑坡提取结果验证中, 对每个滑坡选择多组样本进行训练, 对每次训练结果分别进行评价; 然后取其精度评估指标的平均值, 最终得到7个研究样区滑坡范围提取的精度评估指标(表2)。

表2 7个样区滑坡范围提取精度 Tab.2 Accuracy of landslide extraction in seven sample areas(%)

从表2可以看出, 样区1— 7的制图精度、用户精度均达到90%以上, 可以满足滑坡灾害信息提取和专题制图的应用需求。

4 结论与建议

4.1 结论

针对多极化SAR图像的滑坡信息提取要求, 利用Bayes决策推理方法, 求算滑坡类别的条件概率似然度; 选择最大似然值所对应的极化组合方案, 得到滑坡地表类型的SAR图像的极化最佳方案; 利用面向对象的图像分类方法提取出滑坡信息。得出如下结论:

1)利用机载SAR数据P波段全极化数据进行滑坡提取, 可以采用HH, HV和VV极化组合, 或者HV, VH和VV极化组合; 基于Bayes决策的模式分析结果显示, 上述极化模式的条件似然值最大, 适用于滑坡地表类型的信息提取。

2)在图像分类数据选择的基础上, 利用以空间相关关系为基础的面向对象图像分类方法, 从高分辨率机载SAR数据中提取出多个样区的滑坡范围。提取精度评估结果显示, 滑坡范围提取的用户精度最高可达92.00%, 制图精度最高可达92.15%, 精度均在90%以上。

4.2 建议

1)搭载了X和P波段雷达天线的我国自行研发的高效能机载SAR系统(HASARS), 可以更机动、高精度地获取地表的DEM和滑坡等灾害专题信息, 因而在滑坡减灾救灾领域中应不断扩大其应用前景。

2)灾害发生区域内的房屋、农作物、交通线等是减灾救灾工作关注的重点内容, 而多频段多模式HASARS的高空间分辨率、双基线干涉、高精度DEM获取和P波段的全极化观测等特点, 可以为上述专题信息的提取提供技术和数据支撑, 这应成为HASARS推广应用的重点。

3)对多频段多模式HASARS高效和可供业务化应用的信息提取技术流程, 应是后续研究的主要方向。
