本文以山西省高平地区为研究区。该区位于山西省东南部, 晋城市的北部, 属山西省晋城市管辖, 其范围包括: 高平市大部分区域、泽州县和陵川县的少部分区域。区内交通便利, 太(原)焦(作)铁路、207国道、长(治)晋(城)高速公路南北贯通。周边为侵蚀剥蚀低中山区, 海拔在1 000~1 500 m之间。该区属黄河水系, 主要河流为丹河, 主要流向和水系排列受地质构造, 特别是新构造运动形成的地貌条件所控制, 流向多为近南北向。本区位于沁水煤田东南部, 煤炭资源丰富, 是我国重要的优质煤产地之一, 煤炭开采历史悠久。除此之外, 还有井下和平硐的铁矿开采, 以及规模很大的石灰岩露天开采。研究区全境地貌处于高平市及陵川县西部的低山丘陵及河谷区, 外围东、西、北3面环山, 见图1。

图1

Fig.1

	Figure Option ViewDownloadNew Window

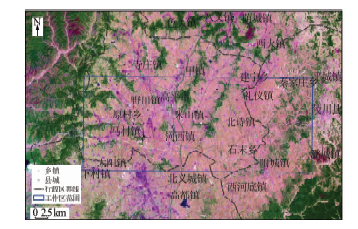

	图1 工作区交通位置图(TM镶嵌图)Fig.1 Traffic location diagram of work area(TM mosaic )

本次调查选取了覆盖全区的ZY1-02C卫星P/MS和HR数据, 获取时相为2014年6月。利用空间分辨率为30 m的数字高程模型(digital elevation model, DEM)对ZY1-02C影像数据进行了正射纠正处理, 利用1∶ 5万地形图对该区域进行了几何精校正。选用B2(R), B3(G), B1(B)波段组合合成了假彩色影像, 同时与全色波段可融合成空间分辨率为2.36 m的假彩色影像。处理后的影像色彩丰富, 对地物的判别度有了较大提高。

区内环境破坏及污染情况信息提取主要内容包括: 矿山开采情况信息提取、冶炼厂分布及污染情况信息提取、生活和工矿活动产生的固体废弃物堆放情况信息提取等。

2.1.1 环境破坏信息提取

1)矿山开采情况信息提取。按照开采方式, 可以分为地下开采、硐采和露天开采等。

地下开采信息提取。研究区位于沁水煤田南部, 煤矿资源丰富, 是我国重要的优质煤产地之一, 煤炭开采历史悠久。分布煤矿32座, 这些煤矿多数已经开采多年, 并且全部都是地下开采。煤矿地下开采分为斜井开采(图3)和竖井开采(图4)2种, 其色调与周围环境有显著差异, 呈灰黑色, 其开采地表周围有一些开采设备和建筑。

图3

Fig.3

	Figure Option ViewDownloadNew Window
	图3 煤矿地下开采(斜井)遥感影像特征Fig.3 Remote sensing image features of underground mining (inclined shaft)

图4

Fig.4

	Figure Option ViewDownloadNew Window
	图4 煤矿地下开采(竖井)遥感影像特征Fig.4 Remote sensing image features of underground mining (shaft) in coal mine

硐采开采信息提取。区内硐采类型主要有山西式铁矿和铝土矿2种, 根据收集的采矿权范围, 基本没有持证开采的铁矿和铝土矿, 其规模较小, 在影像上分布比较分散, 颜色较浅发亮, 且数量很多, 一般呈窝状, 而且大部分已经废弃多年, 对周围山体环境破坏比较严重(图5)。

图5

Fig.5

	Figure Option ViewDownloadNew Window

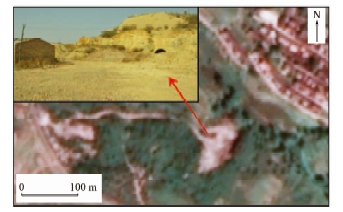

	图5 废弃的硐采铁矿开采遥感影像特征Fig.5 Remote sensing image features of abandoned pit iron ore mining

露天开采信息提取。区内露天开采的类型大部分为石灰岩开采, 其开采面色调与周围环境有显著的差异, 多呈灰白色, 开采面一般分布在山坡上, 规模较大, 整体呈带状或锯齿状分布, 并有大量的挖掘和运输机械, 有明显的人工开采挖掘痕迹, 地处奥陶系或寒武系石灰岩地层山区。对周围山体的生态环境造成了巨大的破坏, 有的整个灰岩山体被挖掘破坏(图6)。

图6

Fig.6

	Figure Option ViewDownloadNew Window

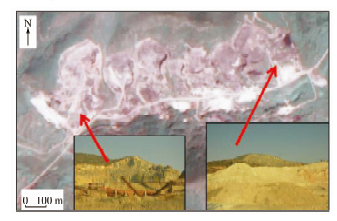

	图6 露天开采石灰岩开采面遥感影像特征Fig.6 Remote sensing image features of opencast mining limestone face

2)固体废弃物堆放信息提取。一般分为工业产生的固体废弃物和生活垃圾废弃物。区内工业固体废弃物主要以开采过程中产生的煤矸石堆、废石场、排渣场和排土场等为主。区内煤矿较多, 与煤矿有关的煤矸石废弃物堆积(图7)较多, 色调与周围环境差异明显, 多呈黑色和灰黑色, 形状呈圆形、矩形、多边形等不规则状, 表面有花斑状纹理, 多位于交通较为便利的地段, 有明显的道路和车辆。生活产生的固体废弃物以生活垃圾为主, 一般较周围环境呈浅色调, 形状呈不规则状, 表面也有花斑纹理, 图8是该区内大型的垃圾填埋场, 为了减少对周围环境的影响, 已经在垃圾表面加盖了塑料薄膜, 所以在遥感影像上表现为亮色调。

图7

Fig.7

	Figure Option ViewDownloadNew Window

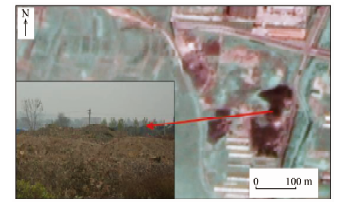

	图7 煤矸石固体废弃物遥感影像特征Fig.7 Remote sensing image features of the coal gangue

图8

Fig.8

	Figure Option ViewDownloadNew Window

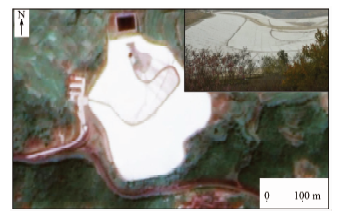

	图8 大型生活垃圾填埋场遥感影像特征Fig.8 Remote sensing image features of large scale MSW landfill

2.1.2 环境污染信息提取

1)冶炼厂的污染占地情况信息提取。区内冶炼厂主要以水泥厂、煤化工厂、铁厂和化工原料厂等为主。其遥感影像上的色调与周围环境明显不同, 多呈灰色, 形状呈不规则状, 呈矩形、多边形, 与居民地建筑物的解译标志相似, 但远离居民地, 位于交通便利地段, 有明显的建筑群、道路和排污水渠, 由于冶炼厂加工原料以烧煤为主, 所以图斑中混杂着煤堆呈黑色调, 并伴有浓烟, 使整个图斑模糊不清。图9为煤化工厂, 是对煤的再加工, 生产过程中需要对煤进行冶炼, 会产生废气和废水。

图9

Fig.9

	Figure Option ViewDownloadNew Window

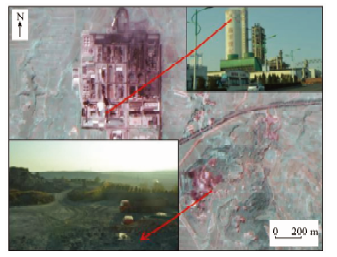

	图9 煤化工污染遥感影像特征Fig.9 Remote sensing image features of coal chemical pollution

图10为提炼糠醛(一种化工原料)的厂房, 其生产过程中产生大量的有毒气体和废水。这些冶炼厂都对环境造成了严重的影响, 通过遥感高分辨率的影像能够清楚地提取该类信息, 明确其位置和分布。

图10

Fig.10

	Figure Option ViewDownloadNew Window

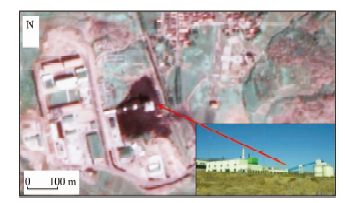

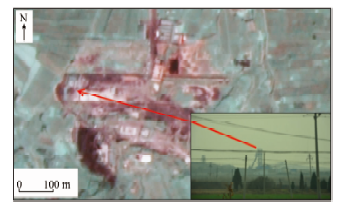

	图10 糠醛冶炼污染遥感影像特征Fig.10 Remote sensing image features of furfural smelting pollution

2)矿山对土壤的污染信息提取。主要是煤炭运输过程中对周边的土壤造成的粉尘污染, 在影像上为黑灰色, 并且一般分布在道路的两侧, 离煤矿、中转站、煤矸石堆不远的地方, 色调为黑灰色, 比煤矸石堆色调浅, 比周围地物的影像色调暗(图11)。

图11

Fig.11

	Figure Option ViewDownloadNew Window

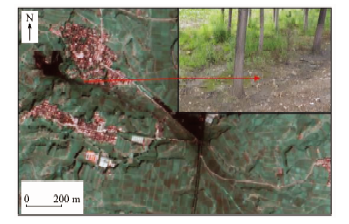

	图11 矿山土壤污染遥感影像特征Fig.11 Remote sensing image features of soil pollution in mines

3)矿山对水体的污染信息提取。主要是煤炭加工、砖厂烧制、冶炼厂生产过程中造成的对附近水体的污染, 在影像上色调表现为黑灰色, 并且一般分布在洗煤厂、砖厂、冶炼厂、煤矸石堆等附近, 有的直接污染地表水体, 形成污水坑塘; 有的地表水体被附近堆放的煤矸石堆所污染; 有的直接排污到河流水渠里, 对地表水和地下水体造成污染(图12)。

图12

Fig.12

	Figure Option ViewDownloadNew Window

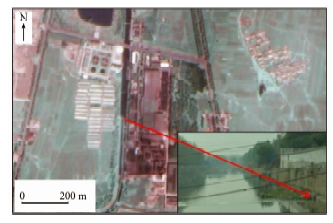

	图12 冶炼厂排污口遥感影像特征Fig.12 Remote sensing image features of sewage outfall in smeltery

研究区地质灾害形成主要与煤矿开采有关, 另外, 还有井下和平硐的铁矿开采, 以及规模很大的石灰岩露天开采。它们不仅大量占用土地, 对生态环境造成严重影响; 另外还会引发地质灾害, 如地表塌陷及地裂缝、采空塌陷、崩塌、滑坡等, 对周围环境造成严重的破坏, 并且直接威胁人类生存。

1)崩塌信息提取。区内崩塌主要发生在高陡自然边坡和人工切坡地段。崩塌陡崖色调较浅, 接近灰白色, 与周围环境有显著差异, 呈花斑状, 表面坎坷不平, 影纹较为粗糙, 植被较外围稀少, 位于陡峻的山坡地段, 崩塌壁在斜坡上呈条带状, 在平面上呈锯齿状, 其下方杂乱的崩塌堆积物在影像上呈花斑点状纹理。本文利用三维遥感影像显示方法识别崩塌地质灾害信息(图13), 该处是地面沉降诱发的崩塌。特别是在黄土覆盖区, 地面沉降很容易使黄土垂直节理形成的边坡稳定性受到破坏, 产生众多崩塌。所以, 崩塌在一个区域内突然增多就成为地面沉降的典型标志之一。

图13

Fig.13

	Figure Option ViewDownloadNew Window

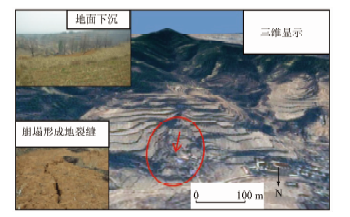

	图13 崩塌遥感影像特征Fig.13 Remote sensing image features of avalanche

2)滑坡信息提取。滑坡发生后由于地形突变引起光谱差异, 色调与周围环境相比有一定变化。新滑坡体植被覆盖较少, 呈灰白色, 多呈“ 舌” 状, 后壁有弧形陡坎出现, 滑坡体相对于两侧岩体向下滑动, 能见到明显的滑坡壁、滑坡体、封闭洼地、滑坡舌和滑坡裂隙等。在规模大的活动断裂地段, 地形坡度大于35° 的山坡最容易发生^[7]。滑坡面形态呈凸形或直线形、阶状, 如图14。

图14

Fig.14

	Figure Option ViewDownloadNew Window

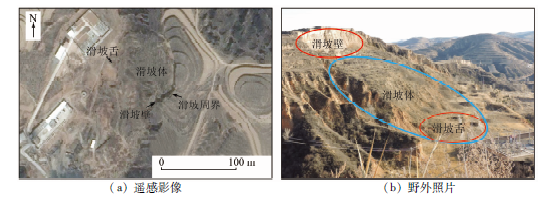

	图14 滑坡遥感影像特征及野外照片Fig.14 Remote sensing image features of landslide and field photos

3)塌陷信息提取。区内地面塌陷形式以塌陷坑(图15)、塌陷槽和波状起伏地形居多。区内塌陷形状一般呈圆形、椭圆形, 局部呈条形, 塌陷面积一般为几百m², 并且伴有同方向的地裂缝, 塌陷深1~7 m, 稳定性较差, 威胁对象主要为塌陷区内的农田及少量民房, 地质灾害危害程度一般。塌陷坑区由于地形突变引起光谱差异, 色调与周围环境相比有一定变化, 塌陷区植被覆盖较外围稀疏, 或无植被覆盖, 较老的塌陷坑常形成洼地并有积水, 色调较深, 一般分布于采矿塌陷区内。

图15

Fig.15

	Figure Option ViewDownloadNew Window

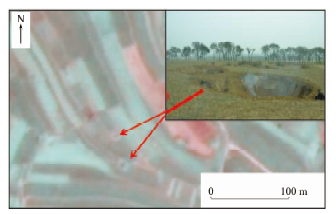

	图15 塌陷遥感影像特征Fig.15 Remote sensing image features of collapse
