0 引言
从监管技术发展来说,目前低轻型无人机多数采用无线电台的飞行监管模式,受限于无线电台功率,信号传输距离短,不具备远程监管的能力[10,11]。现阶段国内外无人机远程监管尚处于探索期,美国航空航天局开发的无人机空中交通管制系统,在无人机上安装低空交通与飞行空间安全系统(low altitude traffic and airspace safety,LATAS),利用无线网络回传数据,在云端软件中显示无人机的位置和姿态,并能自动警醒避免彼此碰撞[12]; 美国联邦航空管理局推出的无人机网上登记服务,通过注册备案无人机进行监管[13]; 国内的AOPA U-Cloud系统,在无人机上装备SIM卡,基于互联网和云计算技术,将其飞行航迹、速度等实时纳入到云数据库,实现对无人机的监控[14]; DJI GEO系统通过与其硬件产品绑定,利用无线网络提供所在区域的飞行限制和安全信息提示[15]; U-Care系统也具备无人机云监管、飞行作业管理等无人机监管与运营功能[16]。
随着无人机监管系统在推广应用中的不断完善,需要融入更多的高新信息技术。北斗导航卫星系统具有(导航)定位、(精密)授时和短报文通信功能,可以在全国范围内提供全天候的卫星导航和短信传输服务。北斗卫星导航系统自1994年开始制定了“三步走”发展规划,即实现“区域有源定位(2000年)—区域无源定位(2012年)—全球无源定位(2020年)”,最终将实现全球的卫星导航能力。
为满足无人机资源的统一管理,实现飞行作业任务按照“注册报批—合理判断—任务统筹”的业务化流程,在充分研究北斗导航卫星技术特点的基础上,基于“‘863’计划”课题,本文项目组研发了基于北斗技术的针对低空轻小型无人机的飞行监管系统,以解决低轻型无人机的快速标识与有效监管问题。本文从该监管系统的研发思路、开发环境和功能构成等方面详细阐述系统的开发与应用,并在四川省、新疆维吾尔族自治区和湖北省等地区开展了多类型作业环境的测试和验证工作。
1 系统研发
1.1 研发思路
低空轻小型无人机飞行监管系统研发思路主要是在硬件和软件2个层面将北斗导航卫星技术与无人机飞行监管工作流程进行深度融合。研发内容包括标准规范制定、硬件研制、软件研发、软硬件集成和测试飞行等。
硬件方面: 研发机载/地面无人机监管单元、硬件接口协议以及飞行诸元(无人机位置、姿态参数)传输协议。在此基础上,利用北斗短报文通信机制与链路,将无人机的飞行诸元实时回传至监管中心数据库,相关部门可以根据采集到的数据,利用软件对无人机实施监控。
软件方面: 设计并构建一系列无人机监管相关数据库,实现数据的搜集和整理入库; 研发软件平台,实现对无人机飞行监管前数据的注册报批审核,飞行监管时的北斗数据接收、飞行轨迹可视化、违规报警、规划调度以及飞行监管后的数据发布。主要涵盖4个功能模块: ①无人机资源与任务的注册审批发布,实现飞行监管前数据的报批审核与资源统一管理; ②北斗数据接收,实现飞行诸元的实时接收; ③飞行任务监管,实现飞行监控与违规报警; ④资源规划配置,实现无人机应急服务调度管理。
1.2 开发环境
按照监管平台应满足用户广泛性和数据保密性的要求,系统设计了外网B/S架构和内网C/S架构2部分,外网和内网的开发环境如表1—2所示。
表1 外网开发环境
Tab.1
| 名称 | 内容 |
|---|---|
| PC硬件指标 | Intel(R) Core(TM) i5-2400 CPU @3.10 GHz |
| 桌面操作系统 | Microsoft Windows 7-32 |
| 系统开发软件 | Eclipse |
| 开发包 | JDK |
| 开发语言 | Java,JSP |
| 服务器 | Tomcat |
表2 内网开发环境
Tab.2
| 名称 | 内容 |
|---|---|
| PC硬件指标 | Intel(R) Core(TM) i5-2400 CPU @3.10 GHz |
| 桌面操作系统 | Microsoft Windows 7-32 |
| 系统开发软件 | Microsoft Visual.net,TopWorld |
| 开发包 | Diectx 9.0c,.Net Framework3.5 |
| 开发语言 | C# |
1.3 功能构成

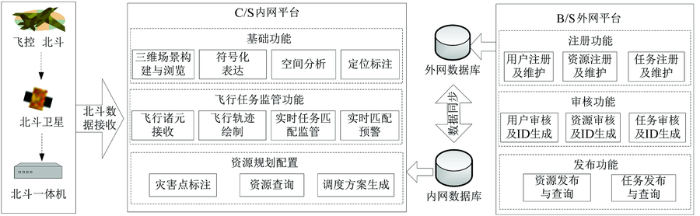

系统功能构成如图1所示。其中,外网平台注册、审核飞行监管前的无人机资源与任务数据以及发布飞行监管后的数据,并将数据同步更新至内网; 北斗一体机中的北斗模块通过串口直接与内网监管平台连接,实现无人机飞行诸元数据的传输; 内网平台则通过匹配外网数据与北斗数据实现无人机飞行时监管功能以及三维可视化。
图1
1.3.1 注册、审核和发布
系统设计了3类用户: 未注册用户、注册用户和管理员,不同级别的用户具有不同的权限。未注册用户通过外网平台中的用户注册模块注册、审批成为注册用户。拥有无人机资源的注册用户进入资源注册系统填报无人机资源信息(如基本信息、飞行平台信息、飞控信息和拥有单位等),用于无人机系统的登记统计及规划管理; 计划执行飞行任务的注册用户进入任务注册系统填报任务信息(如任务范围、飞行时间、飞行高度和所用无人机型号等),报批飞行任务。管理员根据资源注册信息的合法性、合理性和重复性以及任务注册信息的空域审批、时间审批等条件,24 h内确认和审核注册信息并反馈审核结果状态。审核通过后,系统会为无人机和任务分配唯一的标识ID。审核通过的任务信息即可进行无人机飞行任务监管,审核未通过的则反馈存在问题。
完成飞行监管后,系统根据用户注册权限提供所有信息的汇总浏览、各项指标的介绍信息,共享无人机资源与任务数据以及飞行结果数据,相关部门可以有效掌控无人机的信息资源,以备优化配置并统一管理和调度。
1.3.2 北斗数据接收

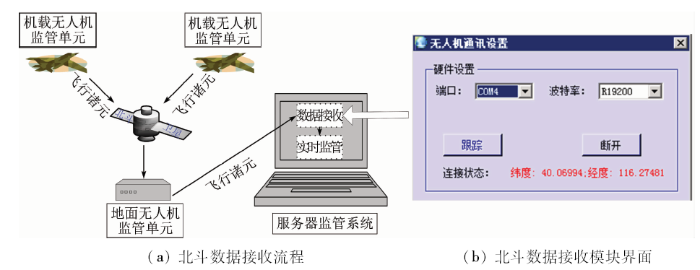

如图2所示,首先将机载无人机监管单元采集的飞行诸元数据和接收方ID的通信申请信号加密,并利用北斗短报文技术发送至北斗卫星; 然后,北斗卫星将信号以短报文方式转发到地面无人机监管单元; 最后,地面无人机监管单元实时接收和解密短报文,并推送给无人机飞行监管软件系统的数据接收模块。
北斗数据接收软件模块操作流程为: 启动无人机通讯设置,配置端口、波特率等硬件参数,完成北斗监管装置的软硬件连接; 点击“跟踪”启动监管,当连接状态显示经纬度坐标信息时,表示数据接收成功; 点击“断开”则停止监管,当连接状态显示关闭时,表示数据接收失败。
图2
1.3.3 基础功能
系统是基于自主研发的“神州遨游TopWorld”基础平台开发的三维可视化平台,其基础功能包括: ①图层化管理,加/卸载监管区域的影像、地形等基础数据以及管制区和飞行任务注册范围等无人机监管专题数据,控制数据的显示模式; ②视图,提供一系列基本浏览操作功能,包括旋转、平移及缩放等; ③符号化表达,对系统中无人机等专题对象配置相应的符号; ④空间分析,提供空间距离量测和面积量测等功能。
1.3.4 飞行任务监管
在任务飞行过程中,借助北斗模块获取飞行诸元信息(如飞行瞬时空间位置、飞行航向及飞行速度等)并将其入库,然后在监管平台上进行三维实时监管、匹配预警和可视化分析。具体包括以下4方面内容:
1)一键启动对所有任务的监管,可切换当天任务资源列表和在线资源树形分布2种监管模式,通过动态监管面板显示当前任务的基本信息和任务状态信息,并在三维场景中叠加飞行任务注册范围和管制区范围。
2)当接收到无人机飞行数据时,三维场景中显示出无人机标识并实时绘制其飞行轨迹,可实时动态显示飞行诸元信息并查看无人机的资源信息。
3)实时监管过程中,将飞行轨迹(或坐标)与飞行管制区域和任务注册信息进行实时匹配,预警提示越界飞行、进入飞行管制区以及未注册飞行等多种情况,出现违规现象时,无人机闪烁提示,并显示和发送告警短信。
4)监管结束后,统计分析当天任务执行情况,生成统计文档,如飞行时长、违规信息等内容。
1.3.5 资源规划配置
系统的无人机资源与飞行任务注册数据库提供了大量的信息资源,因此,通过查询统计等功能建立了一套应急服务调度流程,在此基础上,通过对无人机资源规划、配置和调度,为相关部门提供管理和决策支持。主要包括以下3个环节:
1)灾害点的选取标注。主要采用符号标注的功能。
2)资源的综合查询和显示。系统提供了基于语义和空间范围2种查询模式。语义查询可以通过输入行政区域和系统型号等进行精确查询或模糊查询; 空间查询可按空间范围或者按距灾害点的空间距离进行设置查询。查询结果可通过弹出结果面板和表格记录等方式进行浏览,并在三维场景中显示。
3)调度方案生成。统计输出查询结果并生成调度方案,包括执行飞行任务的注册用户、无人机机型和飞行任务安排等。
2 系统应用
该系统在四川省、新疆维吾尔族自治区和湖北省等多地进行了测试应用。本文仅以武汉市试验为例介绍系统的应用流程。本次测试监管中心设在北京,共设计了3架无人机在武汉进行飞行试验。
测试人员通过B/S客户端完成用户注册并登录B/S客户端。在资源注册模块和任务注册模块分别完成无人机资源信息和飞行任务信息的注册,提交信息进行审核; 审核通过后,分别自动生成标识无人机和任务的唯一ID号。

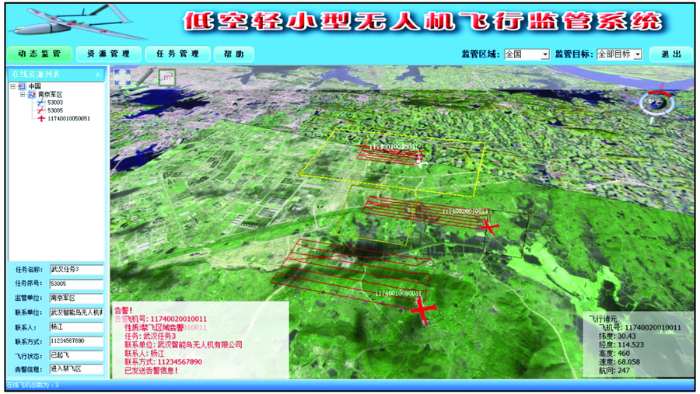

无人机资源和飞行任务注册完成后,相关信息同步传输到C/S客户端,监管用户通过C/S客户端对飞行任务进行监管。监管功能界面如图3所示。
图3
图3
系统内网监管功能界面
Fig.3
Monitoring and management function interface of the LAN system
从图中可见区域三维地形地貌、注册任务范围、飞行轨迹和无人机标识等监管场景。根据北斗模块获取的飞行诸元信息,获知在线的3架无人机状态分别为越界并在禁飞区飞行、未注册飞行和正常飞行,点击单架无人机可以获取该无人机的实时姿态信息及其报警信息。
本次试验还全面测试了监管系统的功能和性能,包括注册系统数据上传、无人机飞行诸元实时传输的稳定性和可靠性以及无人机飞行监管的可靠性和可视化效果。监管平台在数据接收过程中非常稳定,接收的数据未出现错误,可视化效果良好。
3 结论
基于北斗技术的无人机飞行监管系统通过对无人机资源与任务注册、北斗飞行诸元接收、无人机飞行监管与告警、资源规划配置等关键技术的研究和实现,并基于B/S和C/S框架实现了无人机系统注册与监管功能。多地区的测试应用试验表明:
1)系统可实现无人机资源与任务的注册、审批以及共享,统一管理和唯一标识无人机资源任务,为飞行监管提供数据支撑。
2)可实现多架无人机飞行诸元的同时远程传输与3D可视化,提供无人机的实时位置服务与姿态信息。
3)在中心节点可实现全局无人机飞行的实时监控和指挥,提供了无人机实时位置、飞行轨迹以及违规飞行报警信息,可联系作业人员执行控制指挥。
4)通过资源规划配置和管理为管理部门指挥调度和决策提供依据。
5)本监管系统首次将北斗通讯技术应用于无人机飞行监管,具有重要的应用价值。一方面,北斗导航卫星系统的引入解决了无人机飞行监管目前所面临的系列问题,使得国家空管和科技部门能够有效掌控无人机遥感网络的信息资源,实时监管无人机飞行作业安全,实现资源的优化配置、统一管理和调度; 另一方面,基于北斗技术的无人机飞行监管系统的广泛应用为北斗导航卫星系统的推广提供了技术和硬件基础,有利于其在无人机领域的扎根和快速发展。随着我国民用无人机空管技术和管理机制的逐步形成,低空轻小型无人机的监管功能将会不断得到完善。
