国土资源遥感, 2018, 30(2): 60-66 doi: 10.6046/gtzyyg.2018.02.08

技术方法

基于观测角信息的HJ-1A/B卫星光学影像几何精纠正

杨亮,1, 贾益2, 江万寿,1, 张过1

1.武汉大学测绘遥感信息工程国家重点实验室,武汉 430079

2.长光卫星技术有限公司,长春 130000

High precision geometric rectification of HJ-1A/B CCD imagery based on satellite observation angle information

YANG Liang,1, JIA Yi2, JIANG Wanshou,1, ZHANG Guo1

1.State Key Laboratory of Information Engineering in Surveying, Mapping and Remote Sensing,Wuhan University,Wuhan 430079, China

2.Chang Guang Satellite Technology Co., Ltd., Changchun 130000, China

通讯作者: 江万寿(1967-),男,研究员,博士生导师,主要从事航空航天摄影测量方面的研究。Email:jws@whu.edu.cn。

第一联系人:

第一作者: 杨 亮(1990-),男,硕士,主要从事航空航天摄影测量方面的研究。Email: leoyang@whu.edu.cn。

收稿日期: 2016-11-7   修回日期: 2017-02-7   网络出版日期: 2018-06-15

基金资助: 国家高技术研究发展计划“863”项目“星机地综合定量遥感系统与应用示范(二期)”.  编号: 2013AA12A301

Received: 2016-11-7   Revised: 2017-02-7   Online: 2018-06-15

Fund supported: .  编号: 2013AA12A301

摘要

现有国产环境卫星光学影像标准数据产品为二级影像,采用系统几何纠正的方法生成,未消除地形起伏引起的影像变形; 而这种二级影像产品不包含严格成像模型信息,对地形起伏较大的区域,难以采用现有纠正方法可靠地进行几何精纠正。针对这一问题,提出一种基于观测角信息的几何纠正方法。采用标准影像产品附带的观测角数据恢复影像光束,建立近似成像几何模型,使该卫星光学影像标准数据产品可按正射纠正的方式进行几何精纠正,从而有效消除地形起伏的影响。实验表明,方法相对于现有精纠正方法,提高了中等空间分辨率卫星影像几何纠正的精度和稳定性。

关键词： 中等空间分辨率卫星影像 ; 几何纠正 ; 观测角 ; 有理函数模型

Abstract

The available standard products of the domestic satellite HJ-1A/B CCD image are level II images, which are generated with systematic correction without considering the distortions caused by terrain undulation. Lacking of the geometric imaging model, it is difficult to do a reliable image rectification on the level II image with the existing methods in the range with big terrain undulation. To solve this problem, the authors propose a method to reconstruct the imaging geometric model based on the observation angle information, which is stored in a SatAngle.txt file. With the reconstructed RPC model, the HJ-1A/B CCD image can be orthorectified just like an original image with rigorous imaging geometric model. The experimental results show that the proposed method can effectively improve the rectification precision and the stability of geometric model fitting.

Keywords： medium-resolution satellite image ; geometric rectification ; observation angle ; RPC model

PDF (2215KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

杨亮, 贾益, 江万寿, 张过. 基于观测角信息的HJ-1A/B卫星光学影像几何精纠正. 国土资源遥感[J], 2018, 30(2): 60-66 doi:10.6046/gtzyyg.2018.02.08

YANG Liang, JIA Yi, JIANG Wanshou, ZHANG Guo. High precision geometric rectification of HJ-1A/B CCD imagery based on satellite observation angle information. REMOTE SENSING FOR LAND & RESOURCES[J], 2018, 30(2): 60-66 doi:10.6046/gtzyyg.2018.02.08

0 引言

虽然环境一号(HJ-1)A/B星已发射近9 a,但其存档的海量CCD影像并未得到充分利用,几何定位不准确及山区地形畸变误差是限制其应用的主要瓶颈之一。针对这一大规模数据的应用需求,中科院遥感所、武汉大学等单位已经研制了环境卫星影像几何精纠正系统,采用全球ETM+影像作为参考数据进行自动处理[1,2,3,4]。

目前,环境卫星对外提供的标准产品是二级影像产品,因为未消除地形起伏的影响,给后续的变化检测、定量遥感等应用带来了很大的麻烦,需要进一步做几何精纠正处理[1,2,3,4,5,6]。现有的二级影像数据几何精纠正方法可分为2种: ①假设可以通过影像匹配获取大量的可靠控制点,采用多项式拟合[2]或小面元[3,4,5,6]进行影像几何配准纠正; ②沿袭一级影像纠正的思路,先利用分布均匀且具有较好高程范围的控制点建立一个近似的成像模型(如直接线性变换模型[6]或仿射变换模型[7,8]),再进行正射纠正。其中,第1种方法的多项式模型无法表达地形起伏引起的畸变,三角面元的方法则需要大量分布均匀的控制点以反映地形的变化[7],因而无法适应控制点难以大量获取和地形起伏较大地区的影像精纠正要求; 第2种方法在理论上比较合理,但也需要均匀分布的三维控制点,难以普遍使用。因此,对于全球规模的定量遥感而言,急需寻找一种能适合于全球不同地区的影像精纠正方法。

在“863”项目“星机地综合定量遥感系统与应用示范”几何归一化子课题研究中,笔者注意到中低空间分辨率的遥感影像数据产品一般都附带有与影像对应的卫星观测角文件,该文件实际隐含了原始影像的成像模型信息,却没有被充分利用。针对这一情况,本文提出一种利用观测角信息重建CCD二级影像“成像模型”的方法,并利用90 m数字高程模型(digital elevation model,DEM)数据进行正射纠正。

1 常用几何纠正模型分析与对比

在卫星光学影像的几何纠正过程中,需要建立影像的行列号与对应地面点之间的数学关系,然后利用该数学关系确定纠正影像的像元在原始影像中的位置,最后进行灰度重采样,计算该点的像元值赋给纠正影像。除采用共线方程的严格模型外,常用的几何纠正模型包括仿射变换模型、多项式变换模型、直接线性变换(direct liner transformation,DLT)模型和有理函数模型(rational polynomial coefficient, RPC)[8,9,10,11,12,13,14]。其中,DLT模型和RPC模型可用于对多线阵共线方程进行近似,而仿射变换模型和多项式变换模型可用于影像配准或对DLT模型和RPC模型进行像方改正。

1.1 像方改正/影像配准模型

1.1.1 二维仿射变换模型

二维仿射变换模型将二维控制点与二维影像点以一种最简单的数学关系表示出来,由于需要的控制点少,所以在影像几何纠正中经常被采用。但该模型没有考虑高程引起的变形,因此不能用于卫星影像倾角较大或地形起伏较明显的情况。目前,该模型在有严格模型或替代模型的情况下,常用于像方改正,即

$\begin{cases}x=k_1X+k_2Y+k_3 \\y=k_4X+k_5Y+k_6\end{cases}$, (1)

式中: (x,y)为影像像元坐标; (X,Y)为控制点坐标(一般为参考影像坐标); ki(i=1,2,…,6)为系数。

1.1.2 二维多项式变换模型

与仿射变换模型相比,多项式变换模型能改正影像的平移、旋转、缩放和扭曲等全局变形,在基于影像配准的几何纠正中经常被采用; 其缺点是无法表达地形起伏变形等局部突变。其数学表达式为

$\begin{cases}x=a'_{0}+(a'_{1}X+a'_{2}Y)+(a'_{3}X^{2}+a'_{4}XY+a'_{5}Y^{2}) \\y=b'_{0}+(b'_{1}X+b'_{2}Y)+(b'_{3}X^{2}+b'_{4}XY+b'_{5}Y^{2})\end{cases}$, (2)

式中a'i和b'i(i=0,1, …,5)为系数。

1.2 近似成像模型

1.2.1 扩展仿射变换模型

扩展仿射变换模型考虑了地形的影响[8,9],适合于视场角较小、近似平行投影的情况。由于需要拟合高程起伏的影响,对控制点的高程取值范围有一定的要求。其数学表达式为

$\begin{cases}x=a''_{1}X+a''_{2}Y+a''_{3}Z+a''_{4} \\y=a''_{5}X+a''_{6}Y+a''_{7}Z+a''_{8}\end{cases}$, (3)

式中: (X,Y,Z)为地面控制点坐标; a″i(i=1,2,…,8)为系数。

1.2.2 扩展DLT模型

与扩展仿射变换模型类似,DLT模型将影像的像元坐标与地面点的坐标进行直接对应[6]。为了更好地适应大角度多线阵投影,可将分母相同的DLT模型扩展为分母不同的DLT模型,其数学表达式可表示为

$\begin{cases}x=\frac{L_{1}X+L_{2}Y+L_{3}Z+L_{4}}{L_{5}X+L_{6}Y+L_{7}Z+1} \\y=\frac{L_{8}X+L_{9}Y+L_{10}Z+L_{11}}{L_{12}X+L_{13}Y+L_{14}Z+1}\end{cases}$, (4)

式中Li(i=1,2,…,14)为系数。

该模型对控制点的高程变化有一定的要求,但与扩展仿射变换模型相比,DLT模型可以适应视场角更大的情况。

1.2.3 RPC模型

RPC模型[10]将地面点的三维坐标(P,L,H)与影像的行列号(l,s)以比值多项式的形式联系起来。RPC模型的表达式为

$\begin{cases}l=\frac{N_{l}(P,L,H)}{D_{l}(P,L,H)} \\s=\frac{N_{s}(P,L,H)}{D_{s}(P,L,H)}\end{cases}$, (5)

式中Nl,Dl,Ns,Ds分别为4个三次多项式,即

$N_{l}(P,L,H)=a_{1}+a_{2}L+a_{3}P+a_{4}H+a_{5}LP+a_{6}LH+a_{7}PH+a_{8}L^{2}+a_{9}P^{2}+ \\ a_{10}H^{2}+a_{11}PLH+a_{2}L^{3}+a_{13}LP^{2}+a_{14}LH^{2}+a_{15}L^{2}P+a_{16}P^{3}+ \\ a_{17}PH^{2}+a_{18}L^{2}H+a_{19}P^{2}H+a_{20}H^{3}$, (6)

$D_{l}(P,L,H)=b_{1}+b_{2}L+b_{3}P+b_{4}H+b_{5}LP+b_{6}LH+b_{7}PH+b_{8}L^{2}+b_{9}P^{2}+ \\ b_{10}H^{2}+b_{11}PLH+b_{2}L^{3}+b_{13}LP^{2}+b_{14}LH^{2}+b_{15}L^{2}P+b_{16}P^{3}+ \\ b_{17}PH^{2}+b_{18}L^{2}H+b_{19}P^{2}H+b_{20}H^{3}$, (7)

$N_{s}(P,L,H)=c_{1}+c_{2}L+c_{3}P+c_{4}H+c_{5}LP+c_{6}LH+c_{7}PH+c_{8}L^{2}+c_{9}P^{2}+ \\ c_{10}H^{2}+c_{11}PLH+c_{2}L^{3}+c_{13}LP^{2}+c_{14}LH^{2}+c_{15}L^{2}P+c_{16}P^{3}+ \\ c_{17}PH^{2}+c_{18}L^{2}H+c_{19}P^{2}H+c_{20}H^{3}$, (8)

$D_{s}(P,L,H)=d_{1}+d_{2}L+d_{3}P+d_{4}H+d_{5}LP+d_{6}LH+d_{7}PH+d_{8}L^{2}+d_{9}P^{2}+ \\ d_{10}H^{2}+d_{11}PLH+d_{2}L^{3}+d_{13}LP^{2}+d_{14}LH^{2}+d_{15}L^{2}P+d_{16}P^{3}+ \\ d_{17}PH^{2}+d_{18}L^{2}H+d_{19}P^{2}H+d_{20}H^{3}$, (9)

式中: (l,s)为去中心归一化的控制点影像行列号; (P,L,H)为去中心归一化的控制点地理坐标; ai,bi,ci和di(i=1,2,...,20)为模型的系数。

因为系数过多,RPC模型主要作为严格模型的替代模型使用,一般不宜利用地面控制点进行拟合。在用于影像纠正时,RPC模型常与像方改正模型配合使用,可利用控制点进一步拟合像方光学畸变和姿态变化等误差。

2 基于观测角信息的成像模型拟合

2.1 影像几何误差来源分析

环境卫星二级影像已经过系统几何纠正和相对辐射校正,镜头畸变、传感器平台位置与姿态的变化以及地球曲率对影像的影响可以忽略不计[2],但地形起伏在CCD影像中引起的畸变却不能忽略不计,由于采用双CCD相机拼接对地成像,较大的地形起伏在双拼相机的影像外侧会产生很大的畸变。影像成像时的传感器天顶角和方位角及与地形起伏的关系如图1所示。

图1

新窗口打开| 下载原图ZIP| 生成PPT

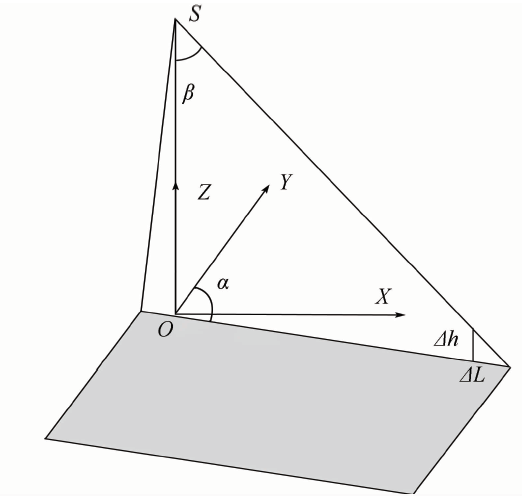

图1   影像的观测角与高程起伏引起的畸变

Fig.1   Observation angle of imagery and distortion caused by terrain undulation


图1中,S为影像的投影中心,β为影像的传感器天顶角,α为传感器方位角。其中,β最大可达35°。根据几何关系可知,高程起伏Δh在影像上引起的畸变ΔL为

Δx=ΔhtanβsinαΔy=Δhtanβcosα。 (10)

在影像最外侧,100 m地形起伏引起的影像畸变可达57 m,换算到像方达到1.92个像元。因此,高差几km的地区影像畸变可达近20个像元。

2.2 基于观测角信息的近似成像模型

由于RPC模型解算简单,能够很好地逼近严格成像模型,故本文选择RPC模型来拟合成像模型,并用于环境卫星二级光学影像的进一步几何精纠正,以消除地形起伏引起的畸变。

该影像二级产品的卫星角度文件SatAngle.txt包含了传感器天顶角和方位角的信息。考虑到数据量的问题,SatAngle.txt中的角度信息是33像元×33像元间隔的采样数据。由图1可知,从每个采样点的角度信息可以恢复该点的原始光束。因此,对每个像元的光线在多个高程面进行采样,就可以获得RPC模型拟合需要的控制网(图2)。

图2

新窗口打开| 下载原图ZIP| 生成PPT

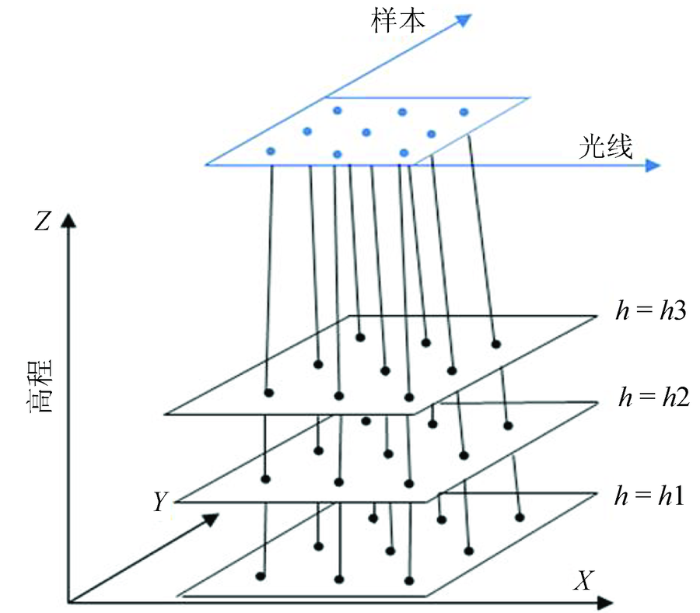

图2   根据角度信息建立的RPC拟合空间控制格网

Fig.2   Spatial control grids for RPC fitting constructed from observation angles


利用环境卫星二级产品自带的观测角信息对RPC系数进行求解的过程如下:

1)读取角度信息文件并计算每个抽样像元的投影坐标。设有m×n个抽样像元的角度记录,每一行记录了L1及L2影像中的行列坐标、椭球高为0时的像元经纬度坐标、传感器方位角和传感器高度角。选择通用横轴墨卡托投影作为投影坐标系,然后由经纬度计算高程为0时的投影坐标(X0,Y0)。

2)根据经纬度坐标,从全球1 km格网DEM估计影像范围内的最小高程Zmin和最大高程Zmax,并分为5个高程面,每层之间的间隔Δh为(Zmax-Zmin)/4,第i个高程面的高程为Zmin+iΔh,i=0,...,4。

3)对于每个高程面Zi,计算每个采样像元光线对应的投影坐标。由(X0,Y0)和式(11)可计算Zi对应的投影坐标(Xi, Yi),即

Xi=X0+(Zmin+iΔh)tanαsinβYi=Y0+(Zmin+iΔh)tanαcosβ。 (11)

4)通过m×n×5个地面点坐标与m×n个二级影像像素坐标,解算模型参数[11]。

3 实验与分析

3.1 实验数据

为验证本文提出的基于观测角信息的中等空间分辨率卫星影像几何精纠正算法的精度,本文选取2景高程起伏较大地区的HJ-1A/B CCD影像进行实验。影像1为西藏西南部HJ-1A CCD1影像,拍摄时间为2015年5月28日,影像成像范围为E82.7°~87.8°,N28.3°~32.2°,影像大小为16 717像元×14 407像元,共4个波段,地面海拔范围为88~6 597 m,平均海拔为3 774 m; 影像2为河北省HJ-1B CCD1影像,拍摄时间为2016年1月25日,成像范围为E111.6°~ 117.2°,N36.4°~40.4°,影像大小为16 516像元×14 771像元,共4个波段,地面海拔范围为-2~2 836 m,平均海拔为995 m。

3.2 实验流程

为了对比本文方法的效果,本文设计了3个实验方案,对第2节介绍的像方改正方法和近似成像模型方法进行组合(图3)。

图3

新窗口打开| 下载原图ZIP| 生成PPT

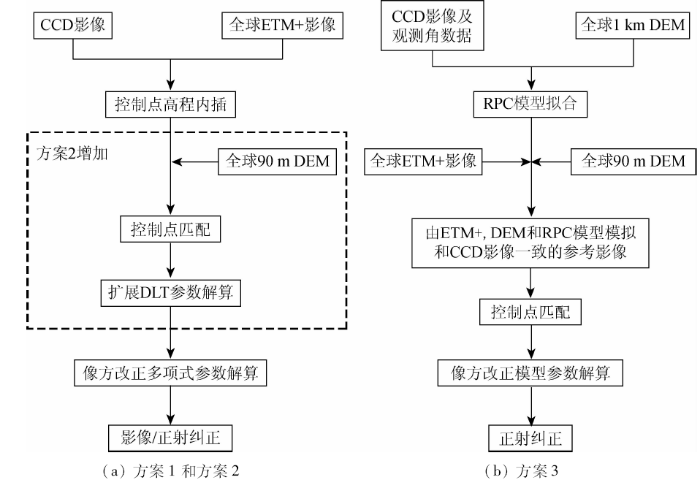

图3   3种实验方案流程

Fig.3   Three processing flows of experiments


方案1和方案2如图3(a)所示,采用全球ETM+作为参考影像,通过影像匹配获取控制点,然后解算变换参数。方案1是影像配准的思路,通过多项式拟合影像之间的变形进行纠正; 方案2在方案1的基础上增加高程信息,通过扩展DLT模型拟合高程的影响,然后采用正射纠正的方式进行纠正。如图3(b)所示,方案3直接利用卫星观测角信息拟合成像模型,然后利用拟合得到的成像模型和90 m空间分辨率的DEM将参考影像模拟到影像成像时的大致状态,以消除姿态和高程起伏等引起的畸变,最后与影像进行匹配。

实验中先采用自动匹配的方法在30像元×30像元的规则格网上自动匹配控制点,然后通过粗差剔除和人工检查得到最终的控制点。为便于对比分析,不同方案采用统一的控制点,参数解算中不再自动剔除控制点。

3.3 结果与分析

像方改正采用仿射变换、二次多项式和三次多项式进行实验。分别对一次多项式、二次多项式和三次多项式进行了RPC参数拟合实验,发现一次多项式拟合误差较大,但不影响最终纠正结果; 二次多项式拟合精度最好,纠正精度最佳; 三次多项式可能存在过拟合,导致最终纠正误差很大。限于篇幅,像方改正只保留二次多项式和三次多项式的结果,RPC拟合只保留二次多项式结果。

影像1经匹配得到589个控制点,未经人工编辑,全部参与计算,控制点的行方向误差如图4所示,不同纠正方案的精度结果如表1所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

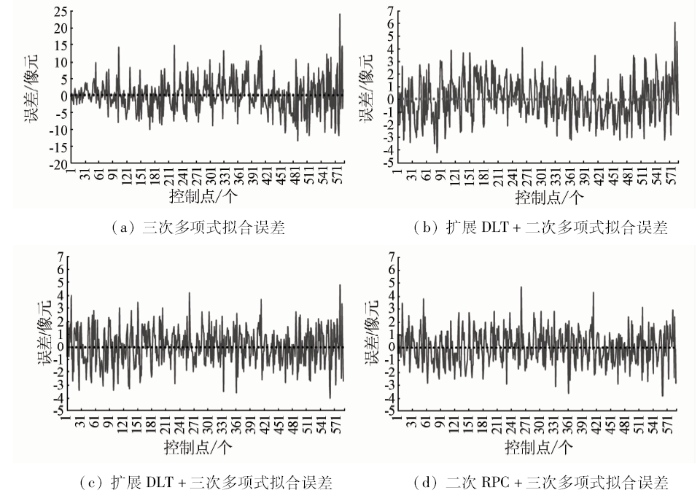

图4   不同纠正方法结果的行方向误差曲线

Fig.4   Error curves in line direction yielded by different rectification methods


Tab.1   Rectification error of image 1(像元)

实验
数据		纠正
方案		变换
模型		mx①my①maxVx②maxVy②
HJ-1A
CCD1		方案1二次多项式4.741.7922.86.2
三次多项式4.651.3424.17.2
方案2扩展DLT+
二次多项式		1.561.596.15.4
扩展DLT+
三次多项式		1.381.094.85.4
方案3二次RPC+
二次多项式		1.461.505.05.7
二次RPC+
三次多项式		1.271.064.75.2

① mx和my分别为纠正影像在行方向和列方向的中误差; ② maxVx和maxVy为纠正影像在行方向和列方向的最大绝对误差。

新窗口打开| 下载CSV


从图4和表1可以看出,未考虑高程影响的多项式纠正影像在行方向存在多达20个像元的误差,在列方向误差相对较小,整个误差曲线不均衡; 考虑高程影响的正射纠正结果在行方向的误差减小到和列方向相当,列方向的误差也较未考虑高程影响的方案有较大的减小。采用二次多项式的误差曲线在列方向呈现明显的系统性; 采用三次多项式的误差比采用二次多项式的误差有较大的减小,且基本消除了列方向的系统性。对比由观测角文件重建RPC模型和控制点拟合DLT的纠正结果可以看出,两者的中误差和最大绝对误差比较接近,但是由观测角文件重建的RPC模型在行方向精度更高,大多数点的误差均在2个像素以内。

影像2经匹配共得到373个控制点,因参考影像和HJ-1B影像差异很大,对匹配点进行了人工检查和编辑。与影像1的实验结果类似,考虑高程的纠正结果能够很好地消除地形起伏的影响。可能由于增加了人工控制点编辑,减少了自动匹配控制点存在的误差,本景影像几何纠正的中误差和最大绝对误差都有较大幅度的减小(表2)。

Tab.2   Rectification error of image 2(像元)

实验
数据		纠正
方案		变换
模型		mxmymaxVxmaxVy
HJ-1 B
CCD1		方案1二次多项式
三次多项式		3.481.2715.14.1
3.031.0011.93.5
方案2扩展DLT+
二次多项式		1.251.104.33.1
扩展DLT+
三次多项式		1.020.863.03.1
方案3二次RPC+
二次多项式		1.151.083.73.2
二次RPC+
三次多项式		0.890.802.63.0

新窗口打开| 下载CSV


4 结论

针对常规中等空间分辨卫星影像的几何纠正方法无法适应地形起伏较大区域的问题,提出了一种基于观测角信息的环境卫星CCD影像几何精纠正方法。该方法利用观测角信息重建影像的“成像模型”并用RPC模型表示,从而可以采用正射纠正的方法对二级影像进行正射纠正。实验证明,该方法无需控制点信息即可重建环境卫星光学二级影像坐标与地面坐标的关系,用于正射纠正的精度明显高于多项式法,并略优于DLT拟合法。该方法的最大优势在于重建成像模型过程不需参考影像及其控制点,不受控制点平面分布及高程分布的影响,具有较大的普适性。

参考文献

唐娉, 张宏伟, 赵永超 , 等.

全球30 m分辨率多光谱影像数据自动化处理的实践与思考

[J]. 遥感学报, 2014,18(2):231-253.

DOI:10.11834/jrs.20143287      URL     Magsci     [本文引用: 2]

全球地表覆盖遥感制图与关键技术研究项目要求对两个基准年度（2000年、2010年）全球30 m分辨率的多光谱遥感数据进行辐射处理和几何精纠正处理，为地表覆盖制图完成数据准备。数据以Landsat TM/ETM+为主，HJ-1A/B CCD数据为补充，共计2万多景影像需要进行辐射处理，有1000多景HJ-1A/B CCD影像需要几何精纠正。如此大规模的数据处理，自动化处理是必然的选择。本文介绍了HJ-1A/B CCD图像几何精纠正自动化实现中关键问题的解决方法和精度评价结果，Landsat TM/ETM+和HJ-1A/B CCD图像自动化辐射校正中关键问题的解决方法和精度评价结果，以及大规模的数据处理活动引发的一些思考。

Tang P, Zhang H W, Zhao Y C , et al.

Practice and thoughts of the automatic processing of multispectral images with 30 m spatial resolution on the global scale

[J]. Journal of Remote Sensing, 2014,18(2):231-253.

Magsci     [本文引用: 2]

熊文成, 申文明, 王桥 , 等.

环境一号卫星A/B星数据自动几何精校正设计研究

[J]. 中国工程科学, 2014,16(3):37-42.

[本文引用: 4]

Xiong W C, Shen W M, Wang Q , et al.

Research on HJ-1A/B satellites data automatic geometric precision correction design

[J]. Engineering Science, 2014,16(3):37-42.

[本文引用: 4]

唐亮, 唐娉, 阎福礼 , 等.

HJ-1 CCD图像自动几何精纠正系统的设计与实现

[J]. 计算机应用, 2012,32(s2):237-241.

URL     [本文引用: 3]

由于环境与灾害监测预报小卫星 HJ-1A/1B星CCD数据幅宽大,时间分辨率高,数据量大,实现一个自动几何精纠正系统有迫切的现实意义。描述一个HJ-1 CCD图像自动几何精纠正系统的框架设计和集成实现方案,包括系统功能组成、工作流程和模块集成方法以及系统的具体实现过程和实验结果的分析。系统采用全 球或局部区域的经过地理编码的TM数据作为基准图像,将图像精纠正问题转化为图像自动配准的问题,同时通过任务流程管理实现图像的批量处理功能。

Tang L, Tang P, Yan F L , et al.

Design and implementation of automatic accurate geometric correction system for HJ-1 CCD images

[J]. Journal of Computer Applications, 2012,32(s2):237-241.

[本文引用: 3]

单小军, 唐娉, 胡昌苗 , 等.

图像分层匹配的HJ-1A/B CCD影像自动几何精校正技术与系统实现

[J]. 遥感学报, 2014,18(2):254-266.

DOI:10.11834/jrs.20143220      URL     Magsci     [本文引用: 3]

环境与灾害监测预报小卫星星座（环境一号卫星，HJ-1A/B）自发射以来，在环境监测、灾害评估、土地资源调查等领域发挥了重要的作用。但是HJ-1A/B 卫星CCD图像的2级产品（HJ-1 CCD图像）几何精度低，实际应用中需要进行几何精校正。HJ-1 CCD图像具有宽覆盖、大视场角、几何变形复杂的特点，几何精校正难度大。针对该问题，本文提出了一个以Landsat TM全球拼接图像为基准，基于Forstner算子和模板匹配的分层配准方法。该方法使用分层匹配获得的大量高精度且分布均匀的控制点构建Delaunay三角网，有效地解决了HJ-1 CCD图像的几何精校正问题。在配准技术研究的基础上，研发了HJ-1 CCD图像几何精校正系统，系统具有全球HJ-1 CCD图像的自动批量处理能力。实验结果表明，本文提出的几何精校正方法精度高，实现了环境星图像的自动批量处理。

Shan X J, Tang P, Hu C M , et al.

Automatic geometric precise correction technology and system based on hierarchical image matching for HJ-1A/B CCD images

[J]. Journal of Remote Sensing, 2014,18(2):254-266.

Magsci     [本文引用: 3]

胡九超, 周忠发 .

基于快速匹配与线性橡皮拉伸的HJ-1CCD影像几何精校正

[J]. 湖北农业科学, 2015,54(3):703-704,708.

[本文引用: 2]

Hu J C, Zhou Z F .

HJ-1CCD image geometric accurate rectification based on fast matching and linear rubber sheeting

[J]. Hubei Agricultural Sciences, 2015,54(3):703-704,708.

[本文引用: 2]

李全文, 赵卫林, 杨晓梅 , 等.

基于FAST测点的大幅宽HJ星图像几何精纠正方法

[J]. 国土资源遥感, 2014,26(4):14-22.doi: 10.6046/gtzyyg.2014.04.03.

URL     Magsci     [本文引用: 4]

<p>针对环境与灾害监测预报小卫星（HJ）图像存在较大整体几何误差，且无规律可循，难以使用全局模型模拟整景图像几何变形，而基于手动方式选取控制点的全局模型和局部模型都不适合于HJ图像几何精纠正的问题，提出一种基于加速分段测试特征（features from accelerated segment test，FAST）算法测点并用局部模型进行几何精纠正的优化方法。首先以FAST算法获取大量地面控制点（ground control point，GCP）； 再使用多项式模型对GCP的均方根误差阈值、潜在不匹配和实际不匹配GCP数量进行相关分析，据此修正FAST参数，筛查GCP误点； 最后使用局部模型完成几何精纠正。此外，使用散点图和空间插值等方法建立适合于HJ图像几何精纠正结果的评价指标。检验结果表明，该方法能使纠正误差控制在1.5个像元内，纠正后的图像能满足中分辨率尺度的应用要求。</p>

Li Q W, Zhao W L, Yang X M , et al.

AST algorithm-based geometric accurate rectification of large HJ satellite image

[J]. Remote Sensing for Land and Resources, 2014,26(4):14-22.doi: 10.6046/gtzyyg.2014.04.03.

Magsci     [本文引用: 4]

潘建平, 郝建明, 赵继萍 .

基于SURF的图像配准改进算法

[J]. 国土资源遥感, 2017,29(1):110-115.doi: 10.6046/gtzyyg.2017.01.17.

URL     [本文引用: 2]

针对传统的加速鲁棒性特征(speeded-up robust features,SURF)算法在图像配准中的应用现状,结合图像分块策略和相对距离理论,提出一种基于SURF的图像配准改进算法。通过图像分块策略改善提取特征点分布的均匀性;在SURF算法初匹配基础上,引用相对距离理论剔除异常匹配点,从而提高特征点匹配的精度和可靠性。选取覆盖重庆市沙坪坝实验区的Quick Bird卫星数据,以特征点正确匹配率和均方根误差RMSE为量化指标,对所提出的SURF改进算法的图像配准效果进行验证。实验结果表明,改进后的SURF算法的特征点正确匹配率达到88%以上,高于传统SURF算法的76%。通过相对距离剔除误匹配点后,最终配准结果的RMSE达到2.69个像元,符合图像配准的基本需求(RMSE在2个像元左右),具有一定的应用推广价值。

Pang J P, Hao J M, Zhao J P .

Improved algorithm based on SURF for image registration

[J]. Remote Sensing for Land and Resources, 2017,29(1):110-115.doi: 10.6046/gtzyyg.2017.01.17.

[本文引用: 2]

Savopol F, Armenakis C .

Modelling of the IRS-1C satellite pan stereo-imagery using the DLT approach

[C]//Proceedings of 1998 IAPRS Commission IV Symposium on GIS-Between Visions and Applications,Stuttgart:[s.n.], 1998: 511-514.

[本文引用: 3]

Hattori S, Ono T, Raser C F, et al.

Orientation of high-resolution satellite images based on affine projection

[C]//Proceedings of International Archives of Photogrammetry and Remote Sensing.Amsterdam: ISPRS, 2000: 359-366.

[本文引用: 2]

张剑清, 张祖勋 .

高分辨率遥感影像基于仿射变换的严格几何模型

[J]. 武汉大学学报(信息科学版), 2002,27(6):555-559.

Magsci     [本文引用: 2]

<p>介绍了高分辨率遥感影像方位参数求解的严格几何模型,该模型采用了基于平行光投影的三步变换的方法。第一步是将三维空间经过相似变换缩小至影像空间,再将其以平行光投影至一个水平面上(仿射变换),最后将其变换至原始倾斜影像。同时对许多分辨率为10m、3m与1m的影像进行了试验,结果验证了新模型的正确性。</p>

Zhang J Q, Zhang Z X .

Strict geometric model based on affine transformation for remote sensing image with high resolution

[J]. Geomatics and Information Science of Wuhan University, 2002,27(6):555-559.

Magsci     [本文引用: 2]

Tao C V, Hu Y .

A comprehensive study of the rational function model for photogrammetric processing

[J]. Photogrammetric Engineering and Remote Sensing, 2001,67(12):1347-1357.

DOI:10.1002/jqs.617      URL     [本文引用: 2]

The rational function model (RFM) has gained considerable interest recently mainly due to the fact that Space Imaging Inc. (Thornton, Colorado) has adopted the RFM

张过, 李扬, 祝小勇 , 等.

有理函数模型在光学卫星影像几何纠正中的应用

[J]. 航天返回与遥感, 2010,31(4):51-57.

DOI:10.3969/j.issn.1009-8518.2010.04.009      URL     [本文引用: 1]

分析了中国光学卫星影像的严密 成像几何模型,并采用有理函数模型(RFM)拟合严密成像几何模型,分别对"资源二号"两景影像(平原与山区)和"遥感二号"一景影像进行了几何纠正试 验。试验中,参考相应地区1∶10 000数字正射影像(DOM)选取一定数量的控制点用于精化有理函数模型参数,结合相应地区1∶10 000数字高程模型(DEM)对影像进行正射纠正,纠正精度反映了RFM拟合严密成像几何模型的正确性,但同时也反应了中国光学卫星与法国、美国光学卫星 在内检校工作上的差距。

Zhang G, Li Y, Zhu X Y , et al.

Application of RFM in geometric rectification of optical satellite image

[J]. Spacecraft Recovery and Remote Sensing, 2010,31(4):51-57.

[本文引用: 1]

巩丹超, 张永生 .

有理函数模型的解算与应用

[J]. 测绘学院学报, 2003,20(1):39-42,46.

[本文引用: 1]

Gong D C, Zhang Y S .

The solving and application of rational function model

[J]. Journal of Institute of Surveying and Mapping, 2003,20(1):39-42,46.

[本文引用: 1]

杨宝林, 吕婷婷, 王少军 , 等.

Pleiades卫星图像正射纠正方法

[J]. 国土资源遥感, 2015,27(3):25-29.doi: 10.6046/gtzyyg.2015.03.05.

URL     Magsci     [本文引用: 1]

Pleiades卫星图像是一种应用时间尚短的新型遥感图像,目前还缺少对其专用的正射纠正处理方法。为此,以湖北省大冶-阳新地区的6景Pleiades图像为例,在Visual Studio 2008环境下,采用C#语言开发了针对Pleiades图像有理多项式系数(rational polynomial coefficients,RPC)文件格式的转换软件包,用于将Pleiades图像的RPC文件格式转换为IKONOS图像的RPC文件格式,并采用ERDAS9.2中的IKONOS图像的正射纠正模型对其进行纠正。该方法解决了对Pleiades图像进行正射纠正所需要解决的相关问题,开发的RPC文件转换程序可以用于批量的Pleiades 卫星RPC文件格式转换,提高了转换效率和准确性,为大规模应用Pleiades图像奠定了基础。

Yang B L, Lyu T T, Wang S J , et al.

Ortho-rectification method for Pleiades satellite images

[J]. Remote Sensing for Land and Resources, 2015,27(3):25-29.doi: 10.6046/gtzyyg.2015.03.05.

Magsci     [本文引用: 1]

/

〈 〉
