基于多源遥感数据西藏山南地区活动断层解译

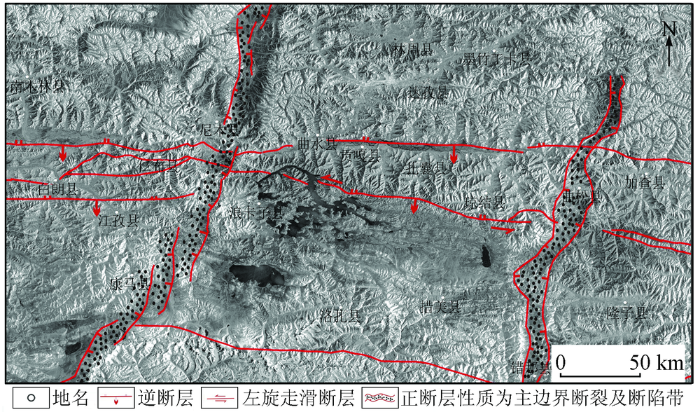

图1 研究区地质构造简图

Fig.1 Schematic diagram of geological structure in the study area

2 遥感数据源及其预处理

近年来空间信息技术得到飞速发展,可用数据源越来越丰富。本研究共收集Landsat ETM+影像、Sentinel-1雷达影像、GF-2遥感影像和DEM数据等4种多源数据。ETM+全色波段影像空间分辨率为15 m,适合从宏观上研究山南地区活动断层的几何展布和相互之间交接关系; 在Stripmap模式下的Sentinel-1雷达影像空间分辨率为5 m,因其出色的穿透性和全天候特点,用于研究隐伏断层和辅助光学影像中的构造异常信息提取; GF-2遥感影像具有全色1 m的空间分辨率及多光谱4 m的空间分辨率,对地层产状和微地貌有很好的识别效果; 工作区DEM数据空间分辨率为25 m,以便辅助遥感影像进行地貌分析以及断层信息提取,同时将DEM数据与ETM+遥感影像进行融合,获取三维可视化卫星影像,方便从不同角度、不同层次进行活动断层的构造地貌分析。

针对ETM+和GF-2遥感影像,首先,分别进行正射校正、几何纠正、镶嵌、工作区域影像裁剪和简单的去噪、去云处理; 其次,利用ETM+ 数据中6(R),4(G),2(B)波段组合进行假彩色合成,合成图像信息丰富,城镇、土地、山体和水体区别明显,植被表现为绿色,水体为蓝色,山脉、裸土或沙地则为深绿色,居民地、耕田为肉红色。这种波段组合,对内陆湖泊及河流分辨清楚,植被与低山丘陵能明显区分,有利于判读断层构造地貌特征; 再者利用GF-2数据中3(R),2(G),1(B)波段组合进行假彩色合成,合成图像不仅类似于自然色,山脉为棕色,水体为水绿色,彼此区分明显,较为符合人们的视觉习惯,而且有利于判读断层构造地貌特征; 最后,采用HSV(hue-saturation-value)方法进行融合,经过图像增强处理后添加全国地理信息矢量数据进行分析。

针对Sentinel-1雷达影像,首先,对其进行几何纠正、镶嵌、工作区域影像裁剪和lee滤波降噪; 然后,使用标准差拉伸和Gamme拉伸处理,经过拉伸处理后的雷达影像整体信息显示更加清晰,细节丰富; 最后,对可能存在隐伏断裂的区域进行方向滤波,增强特定方向的断裂构造信息,在突出其纹理细节的同时,抑制其他方向的灰度变化,使得滤波后的图像更有利于线性构造的解译^[12]。

分别对光学影像和雷达影像进行图像预处理后,利用不同方法将2类影像进行融合处理,旨在充分利用多源遥感的数据信息。经过多种方法尝试后,选择使用Gram-Schmidt(GS)光谱锐化融合法将2幅影像融合,该方法对数据无波段限制,融合后的新影像保真效果较好。

以雅鲁藏布江断裂中的正走滑断层的典型地貌为例,将Sentinel-1雷达影像和ETM+影像用GS光谱锐化融合效果如图2所示。从图2可以看出,融合后的新影像不仅保持原有影像的光谱信息,同时边缘信息清晰,立体感更强,影像对比度明显增强。另外,在断裂出露地表两侧地貌特征存在差异的地区,以遥感影像加DEM的三维显示方式,可以直观地分析构造格局、断裂的空间展布及地形地貌等。

图2

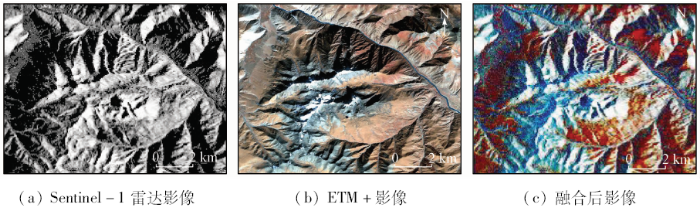

图2 GS光谱锐化融合

Fig.2 Gram-Schmidt spectral sharpening

3 活动断层综合遥感解译

3.1 研究区解译标志

3.1.1 线性构造地貌

活动断层是典型的线性构造,由断层活动引起或改变了周围一系列地貌。这些独特的地貌正是活动断层解译的重要标志。研究区内较为典型的活动断层遥感影像识别标志有: ①被活动断层穿过而发生错动的地貌要素,如被错动的山脊、被错断的阶地等; ②由于活动断层错动而形成的构造地貌,如断层三角面、断层崖和拉分盆地等; ③因活动断层运动许多微地貌呈线状排列,如呈线状分布的断陷盆地、垄岗地形和串珠状湖泊等,如图3所示。

图3

图3 线状构造解译标志

Fig.3 Remote sensing interpretation marks of active fault

3.1.2 水系变动

水系的类型、疏密和流向等特点受断裂、线性构造的影响和控制比较明显。垂直差异错动显著的活动断层两侧常常呈现不同的水系形式,而且活动断层即为2种水系形式的转折点: 在上升盘,水系形式一般呈深切的树枝状水系或格子状水系; 在相对下降盘,一般形成了浅切割的树枝状水系、平行状水系、羽状水系或扇形水系; 此外,不对称平行状、不对称树枝状和帚状水系等都是由于断裂的垂直差异错动所引起的^[12,13,14]。在图3(c)中,水系、冲沟的直角弯曲、同步扭动拐弯以及线性水体边界突然中断等水系异常标志在遥感影像中往往清晰易判读,是活动断层解译的典型标志。

3.1.3 色调差异

活动断层错动促使线性构造界面两侧地质体发生差异性变化,而不同的地物具有不同的波谱响应特征,反映到遥感影像上就会具有不同的灰度差异。地层差异、地层含水性发生变化、上覆第四纪地层厚度变化和植被生长变化等都会在遥感影像上产生不同的色调差异。在图3(d)中,可能由地层含水性差异造成的色调差异就是解译活动断层的标志之一。

3.2 多源遥感数据解译

根据上述遥感解译标志对研究区进行解译,并对遥感图像中疑似断层和隐伏活动断层进行多种图像增强处理实验,最后基于最优实验结果进行综合解译。该区共解译出主要活动断裂带4条,分别为: 雅鲁藏布江断裂带、札达—拉孜—邛多江断裂带、桑日—错那断裂带和达吉岭—昂仁—仁布断裂带。

3.2.1 雅鲁藏布江断裂带

雅鲁藏布江断裂带(F1)为雅鲁藏布江断裂中段(米林—仲巴段),为仁布镇以东,朗镇以西区域,走向为EW,在研究区内长度约330 km。在该断裂带活动断层以正断层为主(图4(a)),图像增强后尤以加查县地区的断层崖现象最为明显(图4(b))。

图4

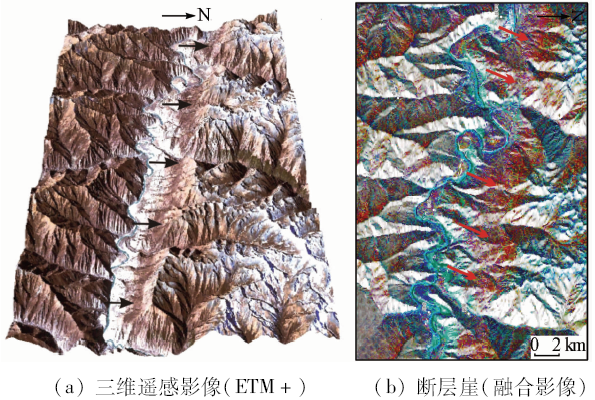

图4 雅鲁藏布江断裂带加查县附近断层三维遥感影像

Fig.4 3D remote sensing image and fault scarps near Gyaca County in the Yarlung Zangbo River fault

在图4(a)上,活动断层线性特征清晰,可以直观地定位活动断层位置基本沿着雅鲁藏布江两岸展布。经过ETM+影像和Sentinel-1雷达影像的融合处理后,新图像更能立体地突出加查县附近断层崖的地貌特征,而这种典型地貌则更加方便于判断雅鲁藏布江断裂的断层性质(图4(b))。

3.2.2 札达—拉孜—邛多江断裂带

札达—拉孜—邛多江断裂带(F2)走向近WNW向,在研究区内长度约220 km,为左旋走滑断层。断裂两侧地貌差异显著(图5(a)),在影像上线性痕迹清楚,沿断裂可见被左旋错断的山脊和水系。在图5(b)中,活动断层将该地区的山脊和河流左旋错动,明晰了札达—拉孜—邛多江断裂带的属性; 在图5(c)中,该地区的河道明显呈90°拐折,为活动断层遥感解译的典型标志,多次错动的水系表明该地区活动断层在第四纪还多次活动。

图5

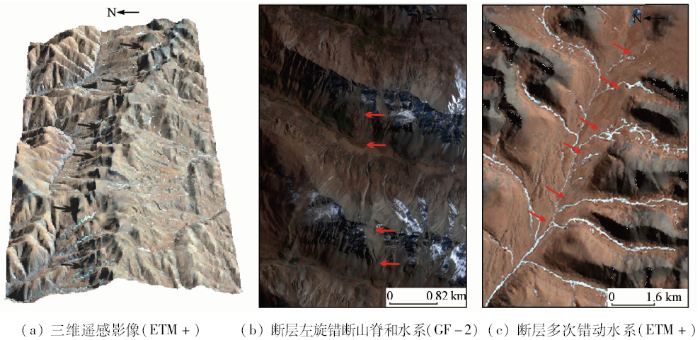

图5 札达—拉孜—邛多江断裂带三维遥感影像及断层左旋错断山脊和水系

Fig.5 3D remote sensing image and sinistral faulted ridges and water of Zanda-Lhaze-Qiongduojiang fault

3.2.3 桑日—错那断裂带

桑日—错那断裂带(F3)总体走向为近NW的波状,在研究区内长度约120 km,断层运动性质为右旋走滑,局部发育有正断层(图6(a))。

图6

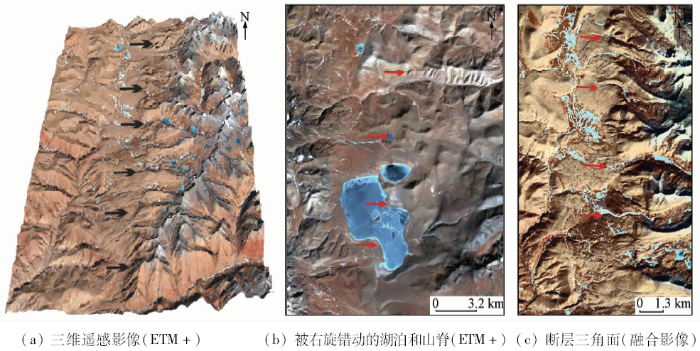

图6 桑日—错那断裂带三维遥感影像及被错动的湖泊和山脊

Fig.6 3D remote sensing image and dextra faulted lakes and ridges of Sangri-Cona fault

在图6(a)上,活动断层线性特征明显,断裂南北两侧地貌和地势差异明显,南侧山地明显低于北侧,可以明显看到断层三角面的存在。在图6(b)ETM+影像中可以明显分辨出湖泊和山脊被右旋错动,但不能明显辨识断层三角面是否存在; 在图6(c)中,经过图像融合后,新图像保留了Sentinel-1雷达图像和ETM+图像各自的优势,同时弱化了各自的缺点,易于活动断层遥感解译。

3.2.4 达吉岭—昂仁—仁布断裂带

达吉岭—昂仁—仁布断裂带(F4)走向由EN向转为EW,在研究区内长度约64 km,断层运动性质为逆断层。断层位置确定如图7所示。

图7

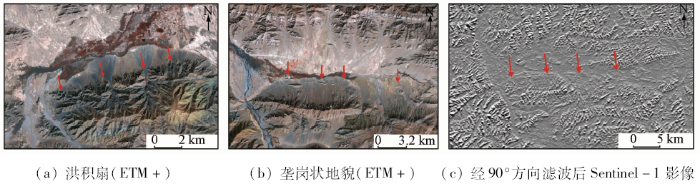

图7 断层位置确定

Fig.7 Determination of fault location

在图7(a)上线性特征明显,沿断裂有洪积扇呈线性分布; 在图7(b)中,多处因挤压形成的垄岗状地貌成线性排列; 在图7(c)中,通过对该区的Sentinel-1雷达影像进行90°方向滤波能清晰辨识出活动断层的位置。但是,在图7(a)和图7(b)的ETM+遥感影像中活动断层两侧色调均存在明显差别,推测可能是由于两侧地层含水性及岩性差异造成的。

4 解译结果及分析

4.1 遥感解译结果

利用多源遥感数据,从多尺度解译研究区活动断层并提取其构造信息(表1),结合前人研究给出了解译断层在ETM+遥感影像上的几何展布情况。

表1 研究区主要活动断层解译

Tab.1 Interpretation of active faults in the study area

序号	编号	断层名称	走向	性质		长度/km
1	F1	雅鲁藏布江断裂带	EW	正断层	南倾	330
2	F2	札达—拉孜—邛多江断裂带	近WNW	走滑断层	左旋	220
3	F3	桑日—错那断裂带	总体为近NW的波状	走滑断层	右旋,部分区域发育有正断层	120
4	F4	达吉岭—昂仁—仁布断裂带	EN转EW	逆断层	部分区域为隐伏断层,南倾	64

新窗口打开| 下载CSV

研究区活断层遥感解译结果(图8)在遥感图像表现出由紧闭的EW向线性构造和近NS向正断裂性质的地堑组成矩形网格,整体符合前人研究成果,并验证了其结论: 持续的自南向北的板块挤压作用,使青藏高原内“刚性”块体发生弹性构造变形,产生EW向逆冲断裂和NS向张性断裂^[8,15]。雅鲁藏布江缝合带被达吉岭—昂仁—仁布—朗县—墨脱断裂带和仲巴—拉孜—邛多江断裂带限制^[16]。

图8

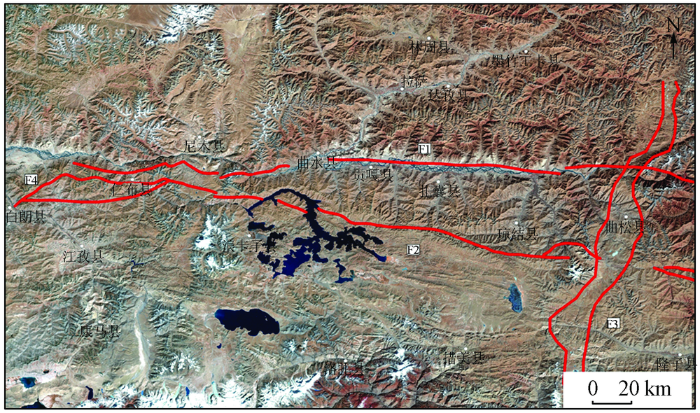

图8 研究区活动断层遥感解译(ETM+)

Fig.8 Remote sensing interpretation of active faults in the study area(ETM+)

4.2 遥感解译结果分析

4.2.1 活动断层的交切关系

1)从遥感图像上来看,桑日—错那断裂带中因地层错动而产生的构造地貌最为清晰,易分辨,所以桑日—错那断裂带中的活动断层形成时间较其他3条断裂带更晚; 在图8中能明显分辨出桑日—错那断裂带中有近EW向活动断层存在。

2)雅鲁藏布江断裂带与桑日—错那断裂带接触的部分,其走向无明显改变,这说明此处桑日—错那断裂带未能影响雅鲁藏布江断裂带。

3)在桑日—错那断裂带中未发现其被札达—拉孜—邛多江断裂带横穿的痕迹; 同时,整体近EW走向的札达—拉孜—邛多江断裂带与桑日—错那断裂带西边界相交接的区域,其走向发生大角度的剧烈变化,从以上遥感图像解译结果上来看,札达—拉孜—邛多江断裂带被桑日—错那断裂带拉开。

4.2.2 活动断层运动学分析

研究区内主要活动断层交切关系如图9所示。

图9

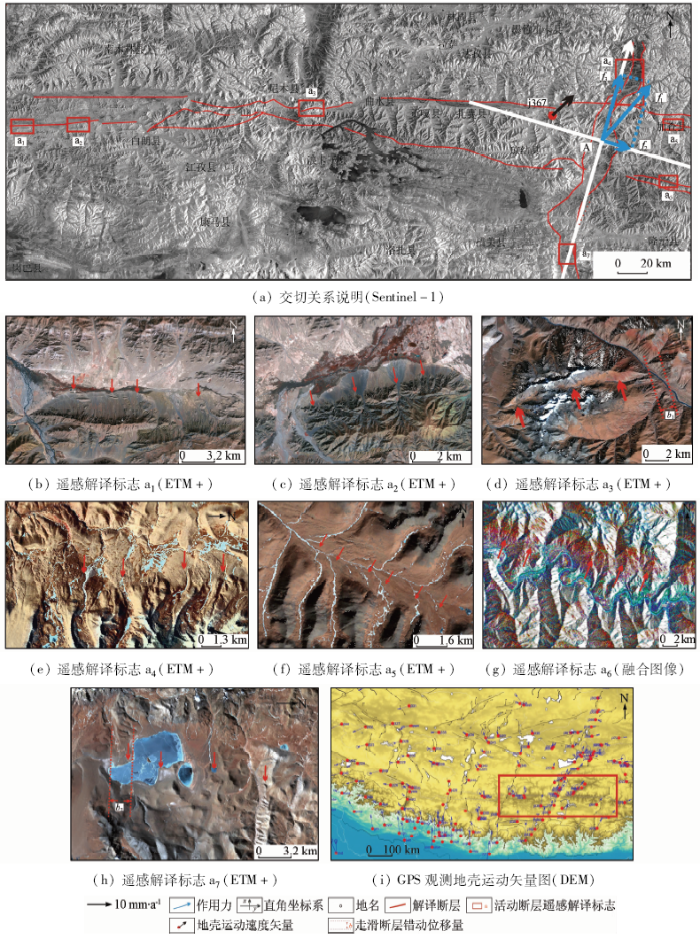

图9 研究区内主要活动断层交切关系

Fig.9 Active faults’contact relation in the study area

通过分析图9,提取雅鲁藏布江断裂带活动断层遥感解译标志a₃中的左旋滑移量b₁约840 m; 提取桑日—错那断裂带活动断层遥感解译标志a₇中的右旋滑移量b₂约2 600 m,可知

(1)

b_{2} / b_{1} \approx 3

。

然后,以雅鲁藏布江缝合带中线为x轴,桑日—错那断裂带中线为y轴,交点A为坐标原点,建立直角坐标系; 将在图9中,作用于a₃区域,形成了左旋滑移量b₁的剪切力命名为f₂,作用于a₇区域形成右旋滑移量b₂的剪切力命名为f₃; 最后,根据式(1)将f₃与f₂以3∶1的形式定性表示在坐标系中,f₃与f₂的合力f₁方向大致为NE向。水平合力f₁的方向不仅与GPS观测到地壳运动矢量的方向大体相符,还很好地解释了拉分盆地的受力情况,如图10所示。

图10

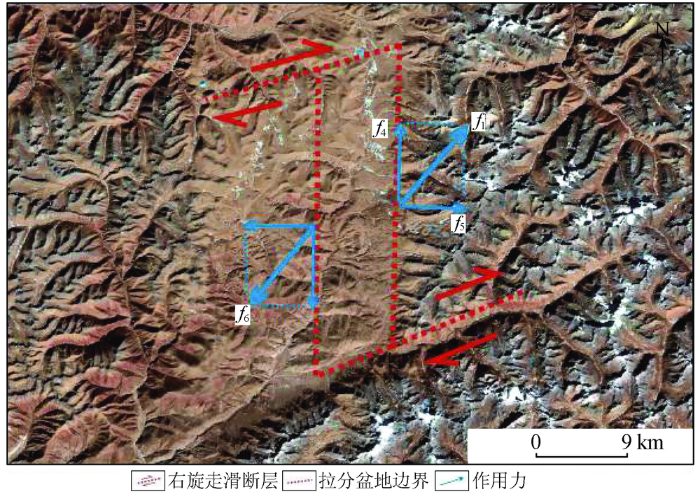

图10 拉分盆地受力分析(ETM+)

Fig.10 Force analysis of pull apart basin(ETM+)

从图10中可以看出,将f₁分别沿盆地东边界(图9 a₄)的方向与垂直东边界的方向分解为f₄和f₅; f₅对盆地东边界的拉张作用使得其具有正断层性质; 同时f₄对盆地东边界的右旋剪切作用使得其具有右旋走滑断层的性质,这种受力分析模式与活动断层的遥感解译结果(图6)中右旋走滑正断层相符合。

印度板块对青藏高原的持续且强烈地推挤是研究区内构造现象的主要动力来源,同时也是f₁的来源。在这种作用力下,青藏高原通过发生在块体边界运动和内部各种方式的构造变形来调节自身的形态轮廓; f₁的EW向拉张分量不仅是板块间直接碰撞产生的,同时也是本区域地壳物质在印度板块推挤下和周边刚性地块阻挡下,围绕东构造结发生顺时针旋转,向东挤出时产生的^[8,15,17-18]。

5 结论

1)中等空间分辨率的ETM+数据不仅可以宏观把握区域构造展布,还可以与Sentinel-1雷达影像相融合,新融合影像不仅保持原有影像的光谱信息,同时边缘信息清晰,立体感更强,图像对比度明显增高,可以大大提高活动断层解译的准确率。

2)利用高分二号高空间分辨率数据可以解译活动断层的微地貌特征,降低活动断层遥感解译的多解性与可疑性,对进一步解译活动断层及确定构造性质有一定的辅助作用。

3)DEM数据与ETM+遥感影像融合获取的三维可视化卫星影像,方便从不同角度、不同层次进行活动断层的构造地貌分析。

4)结合研究区的大地构造背景及应力模式,辅助研究活动断层运动性质。同时,活动断层遥感图像解译也反过来辅助对研究区构造运动的研究。

研究结果表明,多源遥感数据的综合利用不仅能摆脱单一遥感数据空间分辨率固定的局限性,还能充分发挥不同传感器各自的优势,是活动断层遥感研究的未来趋势。但是,本项研究工作仅从活动断层的遥感图像解译方面展开,活动断层准确产状信息以及运动信息还需要进一步结合地球物理反演工作和野外调查来深化研究。
