MODIS遥感产品在三江源地区草产量估测中的应用

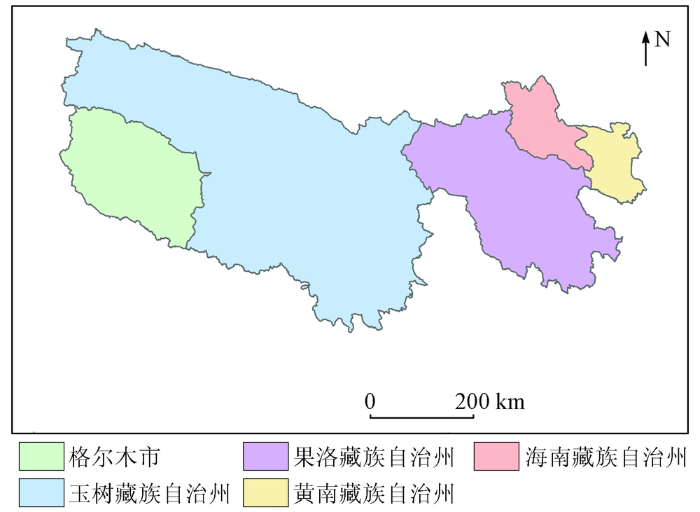

图1 研究区地理位置示意图

Fig.1 Location of the study area

1.2 数据源介绍

遥感数据源为MODIS中等空间分辨率成像光谱仪数据。MODIS通过其0.4~14 μm的36个光谱通道实现全光谱范围覆盖,空间分辨率包含3个等级: 250 m,500 m和1 000 m,每1~2 d即可实现一次全球覆盖。本文选取的MODIS产品数据包含: MCD12Q1——土地覆盖类型(Land_Cover_Type1, LC)、MOD11A2——地表温度(land surface temperature, LST)&发射率(Emissivity)、MOD13A2——NDVI&EVI、MOD15A2——叶面积指数(leaf area index, LAI)&光合有效辐射吸收比率(fraction of absorbed photosynthetically active radiation, FPAR)、MOD17A2——总初级生产力(gross primary productivity, GPP)共140景,上述MODIS陆地产品数据的详细信息如表1所示。产品数据的存储格式均为HDF,参考椭球为WGS 1984椭球,投影为中国地区Albers投影。

表1 MODIS陆地产品数据信息

Tab.1 Information of MODIS land products

数据名称	产品	空间分辨率/m	时间分辨率/d	DN值数据范围	缩放因子
MCD12Q1	LC	500	365	0~254	无
MOD11A2	LST Emission	1 000	8	7 500~65 535 1~255	0.02 0.002
MOD13A2	NDVI EVI	1 000	16	-2 000~10 000	0.000 1
MOD15A2	LAI FPAR	1 000	8	0~100	0.1 0.01
MOD17A2	GPP	1 000	8	0~32 700	0.000 1

新窗口打开| 下载CSV

2 MODIS数据处理

选取研究区2009年4月中旬—10月初期间11期140景数据,通过MODIS 投影工具(MODIS reprojection tool,MRT)进行了数据批量预处理,并基于ArcGIS软件建模,对数据进行了统计分析。

对各草地监测站区域内MODIS产品数据进行统计分析,得到NDVI,EVI,LAI,FPAR和GPP因子在各生长期的均值及整个生长期内的LST均值。预处理结果包含研究区2009年第113—273天共11期草地生长期内的6种MODIS产品监测数据,前5种因子分别如图2—6所示。

图2

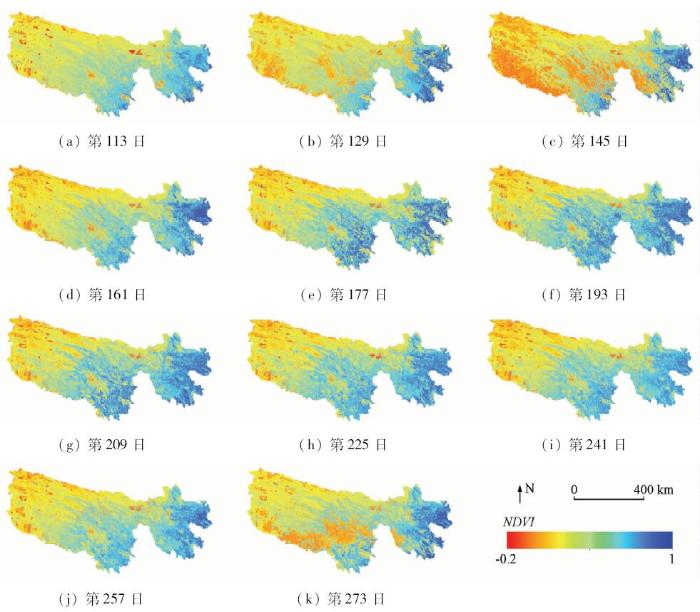

图2 NDVI时间序列

Fig.2 NDVI time series

图3

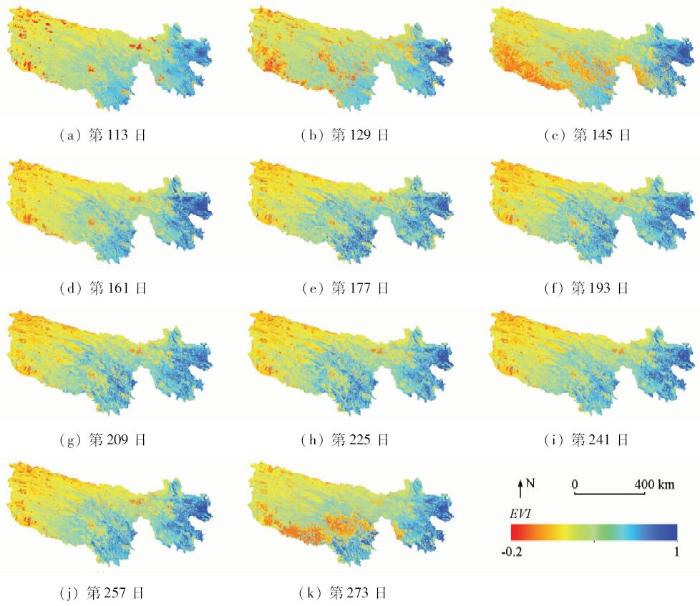

图3 EVI时间序列

Fig.3 EVI time series

图4

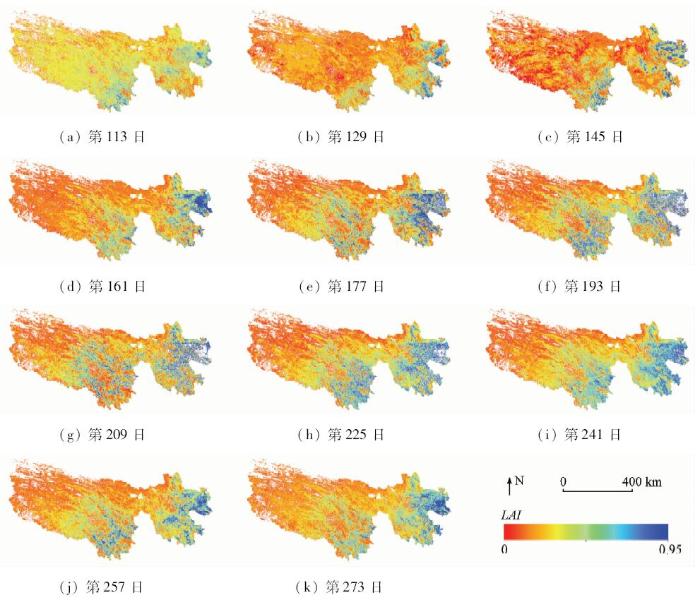

图4 LAI时间序列

Fig.4 LAI time series

图5

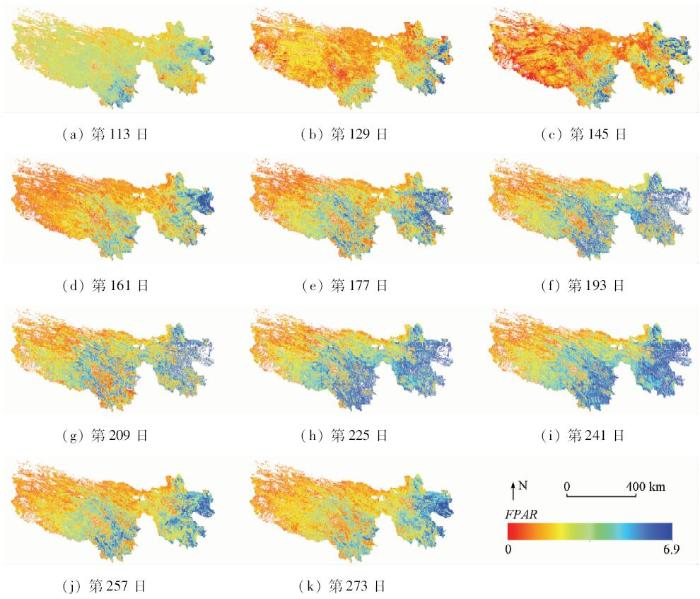

图5 FPAR时间序列

Fig.5 FPAR time series

图6

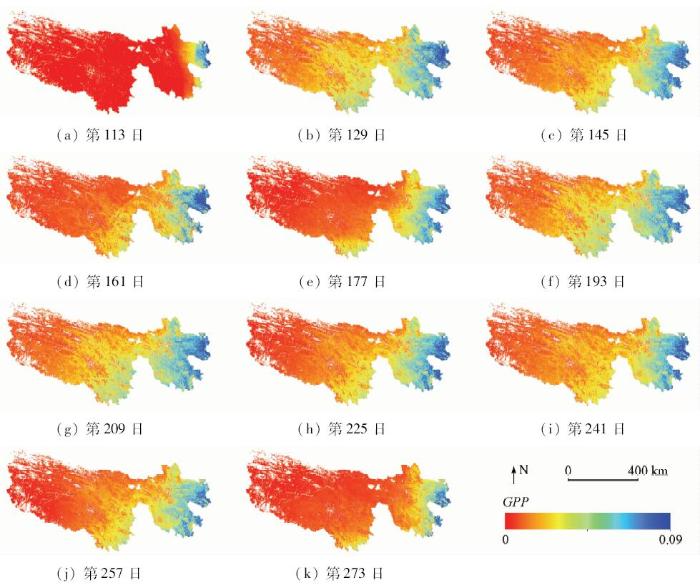

图6 GPP时间序列

Fig.6 GPP time series

由图2可知,NDVI越高,草越旺盛,生长状况越好,反之,植被越稀疏,生长状况越弱。时间上,由初夏到秋末NDVI总体呈先增后减趋势,研究区中部尤为明显,第145—161天NDVI大幅度增加; 空间上,东部处于匀速增加阶段,西部较稳定。

由图3可知,在时间上,由初夏到秋末EVI总体呈现先增后减的趋势; 空间上,研究区东南部EVI值高于西北部,且在植被生长过程中西北部EVI变化缓慢。

由图4可知,LAI越大,单位面积内植被叶片数量越多。时间上,由初夏到秋末LAI总体呈上升趋势; 空间上,东西差异较大,在三江源地区西部区域相对稳定,处于较低水平,中部和东部地区都有明显的上升趋势。

由图5可知,FPAR越大,草对光能的利用率越高; 反之,草对光能的利用率越小; 光能利用率的高低间接影响着草产量的分布。在时间上,由初夏到秋末FPAR总体呈先增后减趋势,在研究区中部区域尤为突出; 空间上,西部光能利用率偏低。随时间推移,中南部地区逐渐向光能利用率高的水平过渡,增长趋势明显。

由图6可知,GPP越大,植被光合作用固定有机物含量越高; 反之,植被光合作用固定有机物含量越低。在时间上,由初夏到秋末GPP总体呈先增后减趋势; 空间上,西部GPP偏低,东部光能利用率高,变化不明显。

将各个遥感监测因子在每个生长期的均值导出统计数据为自变量X,其中包含11个时期的上述5种MODIS产品及整个生长期内的LST均值共56个解释因子。草地监测站2009年6—8月实测草产量为因变量Y,共3个被解释因子。

3 草产量模拟方法

3.1 多元线性回归

多元线性回归分析是用于模拟一个被解释变量与多个解释变量之间的关系模型,主要根据样本的观测值估计回归模型中各个解释变量的系数,其中最常用的方法为最小二乘估计。

多元线性回归的基本形式为

(1)

Y_{i} = a_{1} X_{1 i} + a_{2} X_{2 i} + a_{3} X_{3 i} + \dots + a_{k} X_{ki} + b_{i}

式中: $Y_{i}$ 为第i个样本的被解释变量; $a_{1}$ , $a_{2}$ ,, $a_{k}$ 为k个回归系数; $X_{1 i}$ , $X_{2 i}$ ,…, $X_{ki}$ 为 $k$ 个解释变量; $b_{i}$ 为回归常数。

对于每个样本构建式(1)所示方程,即

(2) $[\begin{array}{l} Y_{1} \\ Y_{2} \\ ︙ \\ Y_{n} \end{array}] = [\begin{array}{l} X_{11} \\ X_{12} \\ ︙ \\ X_{1 n} \end{array} \begin{array}{l} X_{21} \\ X_{22} \\ ︙ \\ X_{2 n} \end{array} \begin{array}{l} X_{31} \\ X_{32} \\ ︙ \\ X_{3 n} \end{array} \begin{array}{l} \dots \\ \dots \\ ︙ \\ \dots \end{array} \begin{array}{l} X_{k 1} \\ X_{k 2} \\ ︙ \\ X_{kn} \end{array}] [\begin{array}{l} a_{1} \\ a_{2} \\ ︙ \\ a_{k} \end{array}] + [\begin{array}{l} b_{1} \\ b_{2} \\ ︙ \\ b_{n} \end{array}]$ 。

再根据最小二乘法,即误差平方和最小原则,求得回归方程各个系数,得到产量预测模型。

3.2 PLS

与多元线性回归模型不同的是,PLS考虑了变量之间的相关性,通过提取变量的主成分削弱变量之间的相互影响,使模拟结果更可靠。

PLS与主成分分析类似,都是通过自变量与权阵的加权和得到几个正交分量进行降维,在具体的提取及系数确定过程中有所差别。该方法首先对原始解释因子进行分析,得到一阶成分。一阶成分拥有对所选解释因子的最大解释能力; 将所得第一个成分对解释因子拟合后的残差作为新的解释因子,得到二阶成分。以相同的方式循环操作,得到更高阶成分,用于对草产量的拟合。通过成分的提取可消除解释因子之间的相关性,减弱部分解释因子噪声的干扰,使拟合精度有所提高。PLS主要计算步骤如下:

1)将站点实测草产量数据定义为一个n维列变量 $Y_{n \times 1}$ ,提取的自变量定义为矩阵 $X_{n \times m}$ ,将 $X_{n \times m}$ 和 $Y_{n \times 1}$ 进行中心化处理得到新的变量 $X_{0}$ 和 $Y_{0}$ ,即

(3)

Y = (y_{1}, y_{2}, \dots, y_{n})^{T}

(4) $X_{n \times m} = [\begin{array}{l} X_{11} & \dots & X_{1 m} \\ ︙ & ⋱ & ︙ \\ X_{n 1} & \dots & X_{nm} \end{array}]$ 。

2)提取 $X_{0}$ 第一个主成分分量 $α_{1}$ ,即

(5)

α_{1} = X_{0} a_{1}

式中a₁为单位特征向量,可由拉格朗日定理求得。

3)建立 $X_{0}$ 与 $Y_{0}$ 对 $α_{1}$ 的回归,即

(6)

\{\begin{array}{l} X_{0} = α_{1} P_{1} + X_{1} \\ Y_{0} = α_{1} Q_{1} + Y_{1} \end{array}

式中: $P_{1}$ 和 $Q_{1}$ 分别为 $X_{0}$ 和 $Y_{0}$ 的回归系数向量; $X_{1}$ 和 $Y_{1}$ 为回归一次后的残差矩阵。

4)循环输出结果。用 $X_{1}$ 和 $Y_{1}$ 代替 $X_{0}$ 和 $Y_{0}$ 提取二阶成分 $α_{2}$ ,直至提取 $r$ 个成分。其中,阶数 $r$ 通过“交叉有效性”来确定,最终回归方程为

(7) ${\hat{Y}}_{0} = γ_{1} α_{1} + γ_{2} α_{2} + \dots + γ_{r} α_{r} + a$ 。

式中: ${\hat{Y}}_{0}$ 为草产量预测值; $γ_{1}, \dots, γ_{r}$ 为回归系数; $a$ 为常数项。

3.3 精度评价原理

基于2009年构建的草产量估测模型,选用2011年草产量数据进行精度验证。以牧草生长期(4月中旬—10月初)作为研究时间段,选取地面站点草产量实测数据作为每个县级行政区的平均草产量,自变量包含生长期内所选取6种MODIS产品的全部8(16)d合成数据,统计得56个变量( $X$ )。结合2011年6—8月间实测草产量数据( $Y$ )分析2011年拟合结果( $\hat{Y}$ )与实测产量( $Y$ )在生长期内的草产量变化趋势的相似度与每月产量具体值的差异性,完成对草产量预测结果的精度验证。

为定量化描述预测结果的好坏,选取决定系数( $R^{2}$ )、期望误差(expect error,EE)和均方根误差(root mean square error,RMSE)进行精度验证,表达式分别为

(8)

R^{2} = \frac{\overset{n}{\sum_{i = 1}} ({\hat{y}}_{i} - {\bar{y}}_{i})^{2}}{\overset{n}{\sum_{i = 1}} (y_{i} - {\bar{y}}_{i})^{2}}

(9)

EE = \pm 0.2 Yiel d_{Measured}

(10)

RMSE = \sqrt[]{\frac{1}{n} \overset{n}{\sum_{i = 1}} ({\hat{y}}_{i} - y_{i})^{2}}

式中: $y_{i}$ 为样本实测值; ${\hat{y}}_{i}$ 为样本预测值; ${\overset{—}{y}}_{i}$ 为样本均值; $Yiel d_{Measured}$ 为草产量实测值。

4 模型建立与分析

4.1 多元线性回归模型

使用多元线性回归方法进行草产量模拟。针对不同月份影响因素的差异性,分别与选取当月实测值相关性较大的5个参量作为解释变量,建立解释变量与实测值的多元线性回归模型。具体模型如表2所示,3个月的草产量实际值分别表示为Y₁,Y₂,Y₃; 解释变量表示为X_ab的形式,以X_FPAR₁₂₉为例,表示第129天的FPAR产品作为解释变量之一,其中FPAR为MODIS的产品名,129为数据获取日期(年积日)。3个不同时间段拟合结果不同,在不同时间段,对草产量影响占主导地位的因素也不同。

表2 多元线性回归模型

Tab.2 Multivariable linear regression model

时间	多元线性回归模型
6月	Y₁=-14.8-8 186.5X_FPAR129-3 812.3X_GPP145+8 584.0X_GPP193+5 555.0X_LAI129-970.0X_NDVI129
7月	Y₂=-182.1+6 025.7X_FPAR129+1 061.8X_FPAR257-1 770.8X_LAI129-229.0X_LAI257+273.8X_NDVI129
8月	Y₃=173.4-10 626.5X_FPAR129-1 495.2X_FPAR257+6 243.5X_LAI129+727.1X_LAI257-430.0X_NDVI129

新窗口打开| 下载CSV

4.2 PLS模型

4.2.1 累计解释能力与交叉有效性

为去除各个解释因子之间的相关性,对解释因子进行了成分提取。对于提取的成分要对解释因子具有最大解释能力,即能概括性地表达解释因子中所包含的信息。以提取的成分为跳板建立草产量解释因子与实测草产量之间的关系。

在草产量估计中,从解释因子中提取多个主成分,分析这些成分与草产量的关系。图7显示前8个主成分分量的累计解释能力,分别为从Comp[1]~Comp[8],R²Y为选取主成分与草产量的解释能力,R²Y的值越趋近于1,拟合数据越准确; Q²为成分与模型的交叉有效性,Q²越接近于1,预测效果越好。

图7

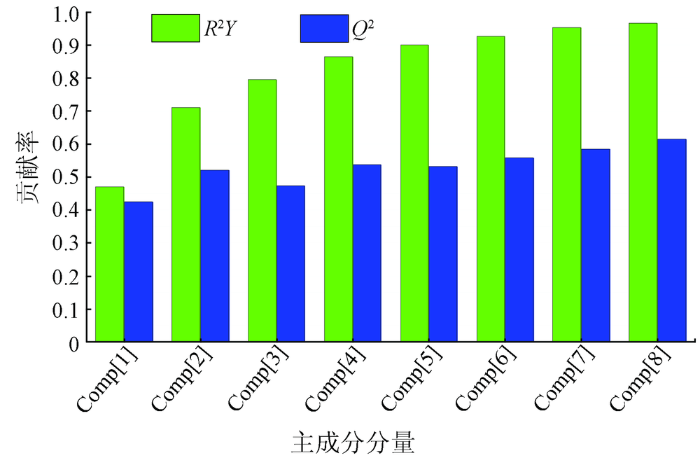

图7 主成分分量累计解释能力

Fig.7 Principal component contribution

用于模拟分析的成分个数增多,累计解释能力增加,模型交叉有效性先呈上升的趋势,之后成分数继续增加,拟合精度不再发生较大变化。如果用于模型拟合的成分数逐渐增多时,就意味着综合成分对模型的解释性越强,所包含解释因子的信息量也就越丰富,模型拟合精度相应就会得到提升; 但当成分数达到一定程度,包含信息量达到饱和,成分数继续增加,信息量的变化不再像之前那样明显。预测精度随成分个数的增加,拟合精度迅速增加,之后逐渐趋于平衡。在主成分分量对模型的累计解释能力>80%且交叉有效性>60%的前提下,选取前5个主成分分量进行最终草产量预测。

4.2.2 X与Y的相关关系

将56个解释因子作为解释变量,2009年6—8月草产量作为被解释变量。选用解释变量与被解释变量的一阶主成分为代表,验证草产量与解释因子之间的相关性。一阶主成分相比于其他数据能较完整地概括数据的信息,对复杂的数据进行降维。采用t[1]/u[1]平面图可以判断两者的相关关系(图8),其中横坐标为解释因子的一阶成分t[1],纵坐标为草产量一阶主成分u[1],从总体趋势中可以看出模型选取的6种MODIS产品与草产量之间存在较好的相关性,t[1]/u[1]平面图表明用PLS实现草产量估算是可行的。

图8

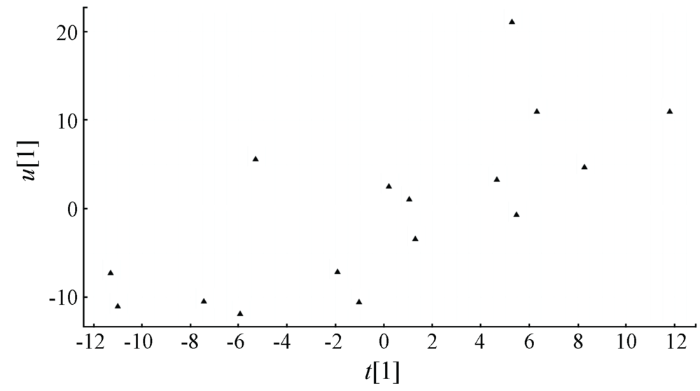

图8 t[1]/u[1]平面图

Fig.8 t[1]/u[1]plane

4.2.3 X对Y的解释作用

草产量由多种解释因子共同决定,地位较高的因子起决定性作用。用变量投影重要性指标(variable importance for the projection, VIP)作为自变量对因变量的影响地位的测度,其中VIP平方和等于模型中因子的项数,因此平均VIP等于1。VIP越高变量贡献值越高,对预测值的解释能力越强。当VIP<1时,该变量解释能力较弱(图9)。

图9

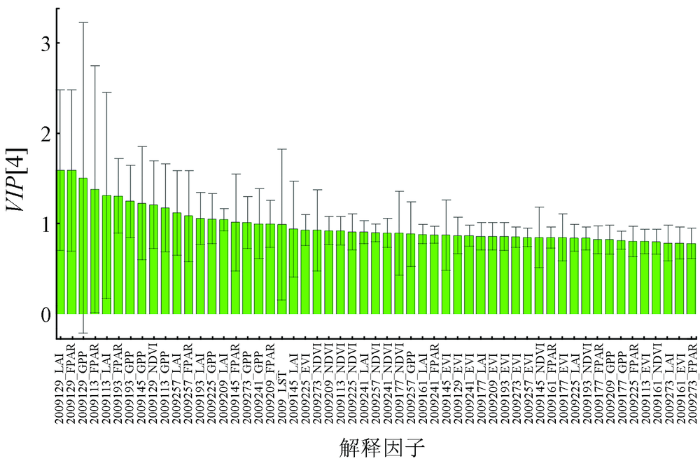

图9 变量投影重要性指标

Fig.9 Variable projection importance index

解释因子按重要性由高到低、从左到右进行排序。其中对草产量影响最显著的指标是2009年第129天的LAI及2009年第129天的FPAR数据。从总体趋势来看,植物生长期内GPP对草产量的影响较大,随时间变化波动小,NDVI,EVI和LAI对草产量的影响随时间变化波动大。

4.2.4 t1/t2平面图与T²椭圆

使用解释因子前2个主成分分量t1和t2分别作为横纵坐标绘制其相关系数散点图,其作用与主成分分析中的主平面图类似,图10中样本点越接近表明2个样本在原自变量空间的高维性质越相近。图10中的椭圆为T²椭圆,为95%置信区间,椭圆中的采样点分布越集中,表示原始样本数据分布越均匀,误差越小; 分布越离散,则误差越大。若有样本点偏离范围,处于椭圆外,可判定为异常值。由图10可看出所选样本的数据在T²椭圆中分布较为均匀,误差较小,不存在异常值,因此所选因子构建模型的估算结果与实测数据之间不会产生太大偏差,无需改动。

图10

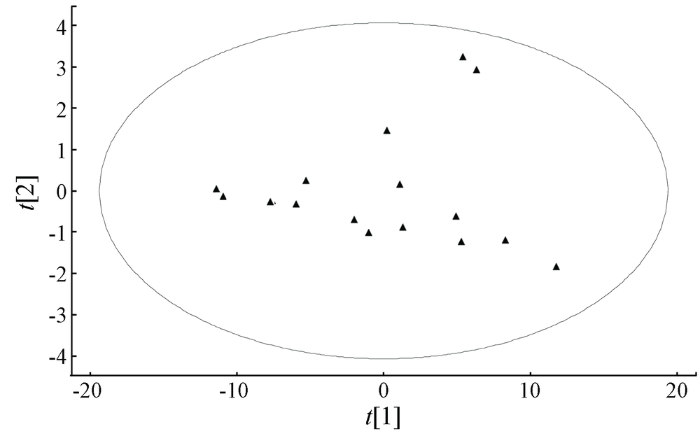

图10 t[1]/t[2]平面图

Fig.10 t[1]/t[2] plane

4.2.5 数据重构质量

通过监测点在X(Y)上的标准化模型距离检查每个生态监测站在X(Y)上的重构质量,可以对预测质量进行评估(图11—12),2幅图的横坐标均为各个草地生态监测站点,其中,图11纵坐标为监测点在Y上的模型距离(DModY); 图12纵坐标为监测点在X上的模型距离(DModX)。

图11

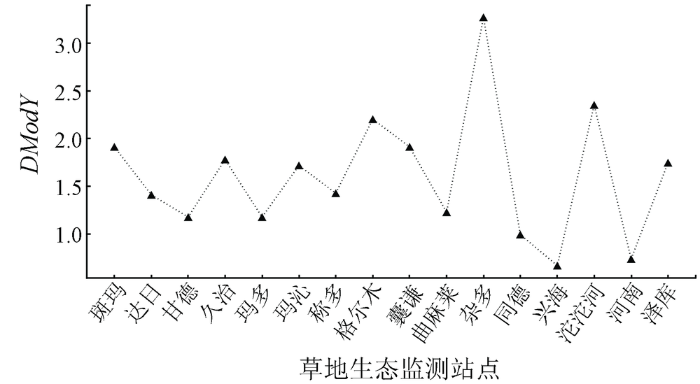

图11 监测点在Y上的标准化模型距离

Fig.11 Standard model distance of monitoring points on Y

图12

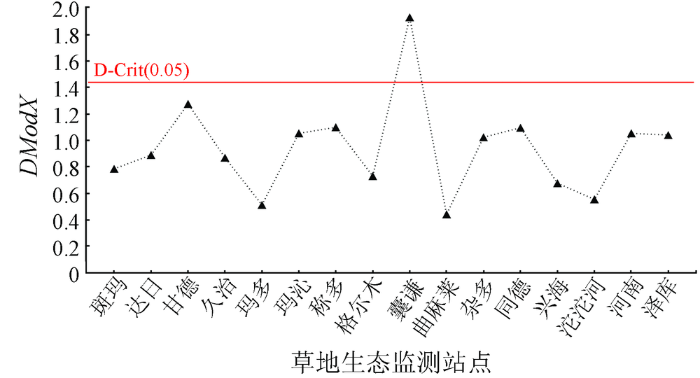

图12 监测点在X上的标准化模型距离

Fig.12 Standard model distance of monitoring points on X

从图11—12可以看出,杂多县在Y上的DModY距离较大,囊谦县在X上的DModX距离也处于游离状态,表明两者重构质量不理想。

4.2.6 预测结果

基于公式(7)得模型常数项如表3所示。

表3 模型常数项

Tab.3 Constants of model

解释因子	模型(6月)	模型(7月)	模型(8月)
常数项(a)	1.316 54	1.672 89	1.582 48

新窗口打开| 下载CSV

为了更直观地显示各期产品对草产量的预测建模的含义解释,绘制了2009年6月草产量模型的系数(图13),2009年7月和8月份类似。

图13

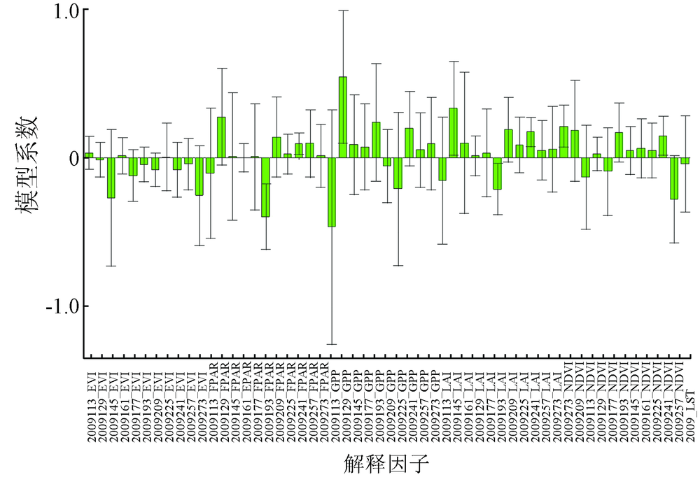

图13 2009年6月草产量估算模型系数

Fig.13 Coefficients of estimation model in June 2009

从图13可以看出,建立的草产量预测模型中各个解释因子的系数,零值以下为负,以上为正,当系数为正时,说明该解释因子与草产量成正相关; 当系数为负时,说明该解释因子与草产量成负相关,相关系数越高,说明该因子越重要。总体结果与VIP重要性指标分析基本吻合。

4.2.7 精度验证

为检验草产量估测模型的鲁棒性,基于2009年数据建立的草产量预测模型,使用2011年的数据进行精度验证。以2011年预测草产量为X轴、实测草产量为Y轴绘制实测草产量与预测草产量之间散点图(图14),可以直观对比预测模型的精度和拟合稳定性。图14中分别为2011年6—8月多元线性回归分析结果和PLS分析结果,黑色虚线表示草产量 $EE$ ,处于虚线以上的点表示草产量预测值高于期望值,虚线以下的点表示预测值低于期望值,虚线之间的点表示满足期望误差。在草产量预测值/实测值散点图中,利用PLS构建草产量预测模型体现了很好的稳定性,总体上能反应两者的线性关系,与多元线性回归相比,PLS具有较高的 $R^{2}$ ( $0.829 ~ 0.878$ )和较低的RMSE( $42.457 ~ 93.674$ kg·hm^-2)。

图14

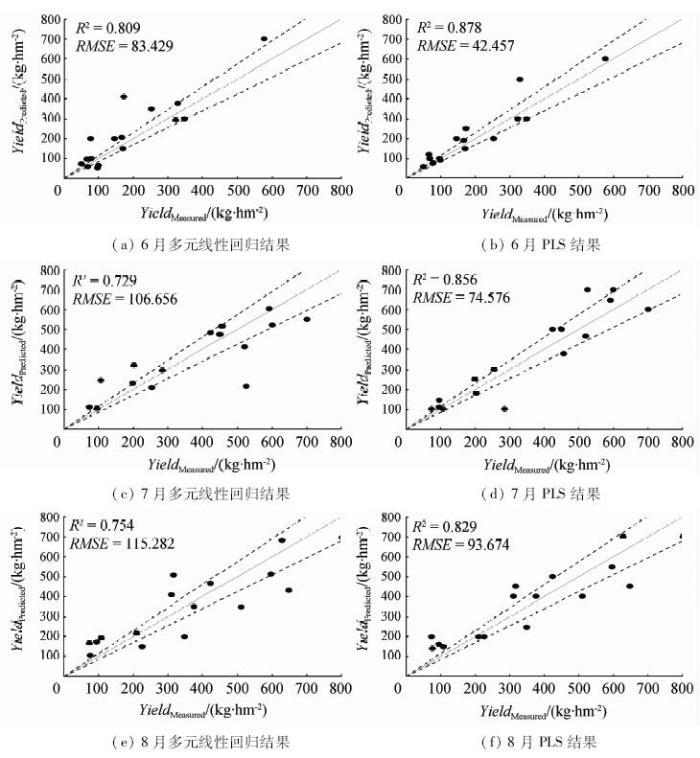

图14 多元线性回归与PLS对比5 结论

Fig.14 Comparison of miltiple linear regression and PLS

本研究以MODIS产品数据(NDVI,EVI,FPAR,LAI,GPP,LST)为数据源,基于多元线性回归法与偏最小二乘回归(PLS)分别建立了2009年6—8月的三江源地区草产量预测模型,并用2011年相应数据进行了验证,结果表明:

1)基于PLS的草产量预测模型对该地区的适用性高于多元线性回归,整体呈现出较好的相关性。

2)基于PLS,利用MODIS产品数据可以有效地实现三江源地区草产量估算。解决了三江源地区因子间相关性较大、环境恶劣、样本少且采样困难的问题。

3)在研究所选取的MODIS 产品中,草产量与GPP及LAI的相关性较大。

4)草产量预测结果以6月份效果最佳,其中R²为0.878,均方根误差为42.457 kg/hm²。

志谢: 感谢国家地球系统科学数据共享平台提供的数据资源。
