基于Canny边缘检测思想的改进遥感影像道路提取方法

doi:10.6046/gtzyyg.2019.01.09

基于Canny边缘检测思想的改进遥感影像道路提取方法

黄巍¹, 黄辉先^,¹, 徐建闽², 刘嘉婷¹

1.湘潭大学信息工程学院,湘潭 411105

2.华南理工大学土木与交通学院,广州 510640

An improved road extraction method for remote sensing images based on Canny edge detection

HUANG Wei¹, HUANG Huixian^,¹, XU Jianmin², LIU Jiating¹

1.College of Information Engineering, Xiangtan University, Xiangtan 411105, China

2.School of Civil Engineering and Transportation, South China University of Technology, Guangzhou 510640, China

通讯作者: 黄辉先(1957-),男,教授,博士生导师,主要研究方向为智能控制与城市智能交通系统、优化算法。Email:huanghx@xtu.edu.cn。

责任编辑: 张仙

收稿日期: 2017-11-26 修回日期: 2018-01-22 网络出版日期: 2019-03-15

基金资助:

国家自然科学基金项目“基于群体动力学的交叉口群协调控制理论与方法研究”资助. 61174184

Received: 2017-11-26 Revised: 2018-01-22 Online: 2019-03-15

作者简介 About authors

黄巍(1989-),男,硕士研究生,主要从事遥感图像处理方面的研究。Email:huangwei2289@126.com。。

摘要

基于边缘特征的提取方法被广泛应用于遥感影像道路识别当中,针对传统方法抗噪性较差且易误判和漏判的缺点,基于Canny边缘检测思想,采用一种平滑尺度自适应的高斯滤波对遥感影像降噪,降低噪声干扰,同时保留了边缘细节。在进行双阈值的边缘判断环节根据像素点目标尺度范围内的局部特性选取高、低阈值,提高边缘的准确判断能力。实验结果表明,该方法能有效改善边缘检测的准确度和定位精度,提取的道路边缘误判明显减少,完整度和连续性显著增强,且自动化程度高。

关键词： 遥感影像 ; 道路边缘 ; Canny算法 ; 高斯滤波 ; 自适应 ; 双阈值

Abstract

The extraction method based on the edge features is widely used in the road recognition of remote sensing image. However, the traditional methods are not good at eliminating noise, and tend to cause the misjudgment and leak-judgment of the edge. Therefore, based on the idea of the canny edge detection algorithm, the authors firstly adopt a smoothing and self-adapting Gaussian filter to reduce the noise of remote sensing image, reduce the noise interference and reserve the edge and details. Then, in the edge judgment of the dual threshold, the authors select the high and low thresholds on the basis of local characteristics within the object scale of the pixel point and enhance the exact judgment performance of the edge. The experiment results show that the new method can effectively improve the accuracy and positioning accuracy of the edge detection, obviously reduce the misjudgment of road edge extraction and remarkably increase integrity and consecutiveness, with high automation.

Keywords： remote sensing images ; road edge ; Canny algorithm ; Gauss filter ; adaptive ; dual threshold

PDF (4806KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

黄巍, 黄辉先, 徐建闽, 刘嘉婷. 基于Canny边缘检测思想的改进遥感影像道路提取方法. 国土资源遥感[J], 2019, 31(1): 65-70 doi:10.6046/gtzyyg.2019.01.09

HUANG Wei, HUANG Huixian, XU Jianmin, LIU Jiating. An improved road extraction method for remote sensing images based on Canny edge detection. REMOTE SENSING FOR LAND & RESOURCES[J], 2019, 31(1): 65-70 doi:10.6046/gtzyyg.2019.01.09

0 引言

随着遥感技术和计算机技术的发展,遥感影像富含的海量信息得到越来越多的重视,应用的意义随之增大。其中道路信息对智能交通、智慧城市乃至智慧地球的建设具有重要作用。然而由于地物的复杂性,精准识别提取道路信息成为当前研究的重要课题。

目前,道路的提取方法大致可以分为基于区域的提取方法和基于边缘的提取方法2类。基于区域的提取方法主要是在“区域”(即在某种标准方面(如光谱信息、纹理信息等)相一致且位置上相邻的像素群)上,根据区域的某些特征(如面积特征、周长特征等)来完成影像的分类和目标的识别^[1,2]。该方法的提取效果很大程度上受标准选择的影响,对人员先验知识的要求较高。基于边缘的提取方法主要基于影像梯度在边缘上的变化特性进行道路的提取^[3,4,5]。然而高空间分辨遥感影像所蕴含的丰富地物信息会对边缘的判断造成较大的混淆,并且由于传感器和天气环境的影响,成像时会产生一定的噪声,这给应用传统光学影像边缘检测方法进行道路信息提取增加了难度。

针对基于边缘的道路提取方法所存在的问题,本文提出了一种基于Canny边缘检测思想的改进遥感影像道路边缘提取方法。首先,采用一种结合中值滤波与自适应高斯滤波的方法替换传统Canny边缘检测方法的平滑强度固定的高斯滤波方法来对影像进行降噪; 然后,在经过Canny算法的梯度求取以及固定常数的双阈值边缘判断部分,通过对粗略边缘影像像素点的局部特性进行分析,来自适应地选择高、低阈值判断是否为边缘点,以期在道路提取中抑制噪声的干扰、保留边缘细节,并有效解决遥感影像丰富地物中梯度变化较小的边缘误判问题,从而提高道路提取的完整性和准确度,为地理信息系统提供准确的基础地理信息。

1 Canny边缘检测方法

用于图像边缘检测的方法有很多,常用的边缘检测算子有Sobel,Log,Prewitt和Roberts等。这些算法的实现较为简单,检测较快,但是易受噪声干扰,如果将其应用于遥感影像边缘检测中将会出现干扰边缘多、边缘不连续或者道路细节丢失等情况。

基于最优化思想的Canny边缘检测方法可以弥补其他梯度算子的不足,被认为是最成功也是应用最广泛的灰度边缘检测方法。本文在遥感影像边缘检测中借鉴Canny方法的实现思想,依照Canny方法的检测步骤完成边缘的提取。

Canny方法在实现上主要有4个步骤^[6]:

1)平滑影像降噪。采用高斯函数G(x,y)对影像 $f (x, y)$ 进行卷积,得到平滑影像 $g (x, y)$ ,即

(1)

G (x, y) = \frac{1}{\sqrt[]{2 π} σ} \exp (\frac{- (x^{2} + y^{2})}{2 σ^{2}})

(2)

g (x, y) = f (x, y) \times G (x, y)

式中σ为平滑尺度参数。

2)计算梯度幅值和方向。选用合适的梯度算子计算降噪后影像各像素点的梯度大小和方向。

3)非极大值抑制(non-maximum suppression,NMS)。为了准确地定位边缘点位置,对各像素点的梯度值采取非极大值的抑制手段。在当前像素点的邻域内,通过比较该点的梯度幅值,若大于沿梯度方向上相邻2个像素点灰度值的梯度幅值,那么判断该点是可能的边缘点; 否则判断该点为非边缘点。

4)高、低阈值检测与边缘连接。通过上述步骤处理后得到的边缘只是粗略的边缘,还要将其经过高、低阈值的检测处理来剔除伪边缘点。将小于低阈值的点排除,大于高阈值的点确定为边缘点; 若介于两者之间则标记为弱边缘点,再判断此弱边缘点与边缘点是否相连接,若是,则将此点记为边缘点。

2 影像滤波降噪

遥感影像在采集、转换和传送等过程中易因仪器和外界环境而产生噪声,因此在进行遥感影像边缘检测和道路提取前,需要采用适当的方法来减少噪声。但是平滑降噪的同时容易模糊原影像,使遥感影像的边缘细节保留能力降低。为此,本文采用一种能降噪又能较好地保留边缘细节的基于目标尺度的自适应高斯滤波器替换传统Canny方法中的高斯滤波器,在高斯滤波前先使用中值滤波来平滑因地物信息增加造成的较多椒盐噪声,然后再求得各像素点的目标尺度并与高斯函数结合,针对不同像素点来自适应地改变平滑强度进行滤波降噪。

2.1 中值滤波

中值滤波是一种依据排序理论的非线性滤波方式。通过将中心像素点邻域里的所有像素的灰度值按大小顺序排列,再用这些像素灰度值的中值来代替该中心像素点的灰度值。通过中值滤波能够去除较大的孤立噪声点。

2.2 目标尺度

目标尺度的概念最早由Saha等^[7]在2000年提出。对于二维图像而言是一种表征局部区域各像素灰度相似程度的量。不同于传统的空间尺度概念,它是空间中某点基于邻域半径搜索和邻域相似度的计算,用满足条件的邻域半径表征像素点的局部特征的量,表示的是一种目标的局部范围内形态学层面上的大小。2005年,Chen^[8]用数学语言较为严谨地描述出了目标尺度,即定义空间中任意像素点 $(x, y)$ 的 $R (R \geq 0, R \in Z)$ 邻域 $N_{xy} (R)$ 及边界区域 $B_{xy} (R)$ 分别为

(3)

N_{xy} (R) = {(x, y) ||x - i |\leq R,| y - j |\leq R}

(4)

B_{xy} (R) = {(i, j) |(i, j) \in N_{xy} (R) - N_{xy} (R - 1)}

式中 $(i, j)$ 为边界区域上所有像素点的坐标。

图1为 $R = 2$ 时像素点 $(x, y)$ 的邻域与边界区域示意图,其中邻域为白色区域和灰色区域,边界区域为灰色区域。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 R=2邻域图

Fig.1 Neighbourhood of R=2

点 $(x, y)$ 与其边界区域的相似程度 $U_{xy} (R)$ 定义为

(5)

U_{xy} (R) = \frac{\sum_{(i, j) \in B_{xy} (R)} \exp [- \frac{(I_{(x, y)} - I_{(i, j)})^{2}}{2 {σ_{μ}}^{2}}]}{|B_{xy} (R)|}

式中: $|B_{xy} (R)|$ 为边界区域像素点个数 $;$ I为像素点的灰度值; $σ_{μ}$ 为影像梯度分布统计参数。根据高斯分布的 $3 σ$ 原则, $99.7 %$ 的分布在均值的 $3 σ$ 区域范围内,故

(6)

σ_{μ} = μ_{d} + 3 σ_{d}

式中 $μ_{d}$ 和 $σ_{d}$ 分别为影像中所有像素梯度值在去除20%高梯度值后的梯度均值和标准差^[9]。

对于影像中的像素点,其目标尺度R_xy为

(7)

R_{xy} = \arg \max_{r \in Z, r \geq 1} {U_{xy} (r) \geq T_{s}}

s.t. \forall R \in Z (0 \leq R < R_{xy} - 1), U_{xy} (r - R) \geq T_{s}

式中 $T_{s}$ 为相似度阈值常数,根据文献[7], $T_{s}$ 取值范围一般为[0.75,0.85]。

求取目标尺度 $R_{xy}$ 的具体实现步骤为:

1)设置初始条件,包括初始目标像素点 $(x, y)$ (一般选取影像左上端的第1个点),阈值 $T_{s}$ ,初始邻域 $R = 1$ 。

2)根据式(5)计算像素点 $(x, y)$ 的边界相似度。

3)若 $U_{xy} (R) \geq T_{s}$ ,则 $R = R + 1$ ,并返回到步骤2); 若 $U_{xy} (R) < T_{s}$ ,则 $R_{xy} = R$ ,顺序选取下一个像素点。

4)重复执行步骤2)和步骤3),直到各像素点遍历截止。

2.3 自适应目标尺度平滑滤波

通过引入目标尺度自适应改变平滑尺度 $σ$ 和模板大小来对不同的像素 $(x, y)$ 进行不同尺度的平滑滤波,以达到兼顾平滑噪声和保留边缘细节的目的。自适应高斯滤波函数为

(8) $G(x,y,\sigma_{xy})=\frac{1}{\sqrt{2\pi}}exp(\frac{-(x^{2}+y^{2})}{2\sigma_{xy}^{2}}),-l_{xy}≤x,y≤l_{xy}$

式中: $σ_{xy}$ 为自适应平滑尺度参数; $l_{xy}$ 为模板大小参数。通过式(7)求得的目标尺度 $R_{xy}$ ,令 $σ_{xy} = l_{xy} = R_{xy}$ ,最后将求出的 $G (x, y, σ_{xy})$ 离散化为 $(2 l_{xy} + 1) \times (2 l_{xy} + 1)$ 大小的模板并将模板与给定影像做卷积即可得出平滑影像。

3 双阈值选取方法

经过降噪处理、梯度求取以及NMS后得到的是粗略边缘影像,还要进一步根据高、低阈值来判断粗略边缘上的点是否为边缘点。高、低阈值的设置直接关系到边缘检测的精度,是边缘提取的关键。若阈值太高则可能导致边缘线的破裂,若阈值太低则会容易将噪声和梯度变化较小的边界误判为影像边缘。而合适的阈值不但能够抑制噪声,而且还能减少伪边缘的产生。

由于遥感影像受光照、场景等变化因素的影响,在某一部分分割效果良好的阈值在其他部分的效果不一定就好。高、低阈值的取值无法是一个确定不变的值,因此,本文采用以随位置变化的函数值作为灰度阈值的自适应阈值方法。

除非目标有明显的边界,否则灰度阈值的大小对分割目标的边界定位和整体尺寸有很大的影响,这意味着尺寸(特别是面积)的测量对于灰度阈值的选取很敏感^[10],合适的面积尺寸范围亦成为选取阈值的重要因素,对阈值的准确、客观的选取具有重要意义。跟据上文目标尺度的定义,若某像素点的目标尺度为 $R_{xy}$ ,则在该点的 $R_{xy} \times R_{xy}$ 邻域范围内,影像为相对平滑的同质区域。因此可以在目标尺度这样一个面积尺寸范围内来进行灰度阈值的选取。

基于上述讨论,本文提出了一种基于目标尺度的局部统计特性的双阈值选取方法:

1)对于影像中每一像素点 $(x, y)$ ,求得该点目标尺度 $R_{xy}$ 。

2)在该点的 $R_{xy} \times R_{xy}$ 邻域范围内,求得高、低阈值 $H_{xy}$ 和 $L_{xy}$ ,即

(9)

H_{xy} = (m_{xy} + 3 σ_{xy}) (1 - T_{s})

(10)

L_{xy} = 0.4 H_{xy}

式中: $σ_{xy}$ 和 $m_{xy}$ 分别为该像素点 $R_{xy} \times R_{xy}$ 邻域范围内各像素的标准差和均值,分别表征了该局部区域的对比度和平均灰度特性^[11]; 阈值 $T_{s}$ 的取值同公式(7)。

从而对于不同的点有不同的阈值来进行边缘判断和边缘连接。高于高阈值 $H_{xy}$ 的点判断为边缘点,低于低阈值 $L_{xy}$ 的点判断为非边缘点。介于高、低阈值中间的点再根据是否和高于高阈值的边缘点有连接来判断是否为边缘点。

4 实验结果及分析

为了验证本文方法效果,在Matlab2016平台下将本文方法与传统Canny方法以及结合Otsu算法选取阈值的Otsu-Canny方法进行仿真实验对比,实验影像为2幅空间分辨率为0.61 m的QuickBird全色波段遥感影像。具体实验内容包括: ①定性分析,将原始影像和添加噪声的影像分别进行实验得到边缘检测结果图,从视觉上直观地比较检测结果及算法抗噪性; ②定量分析,采用评价指标来进行客观的边缘检测效果评价; ③引入形状特征参数完成道路边缘提取的精细化处理并进行结果精度评价。

4.1定性分析

图2为原始影像的边缘检测结果。其中图2(b)和(f)为传统Canny方法的检测结果,可以看到,传统Canny方法将梯度变化较小的像素误判为边缘,产生的边缘较为凌乱,特别是在影像1左上角道路边缘部分、十字路口右上角圆圈内以及影像2的道路两侧的平地部分有较多的误判。图2(c)和(g)为Otsu-Canny方法,该方法在进行边缘判断时,受到的干扰较大,检测出较多的虚假边缘。图2(d)和(h)为本文方法结果,可看出本文方法抗噪性较好,边缘较为完整,道路的误判率更低。

图2

新窗口打开| 下载原图ZIP| 生成PPT

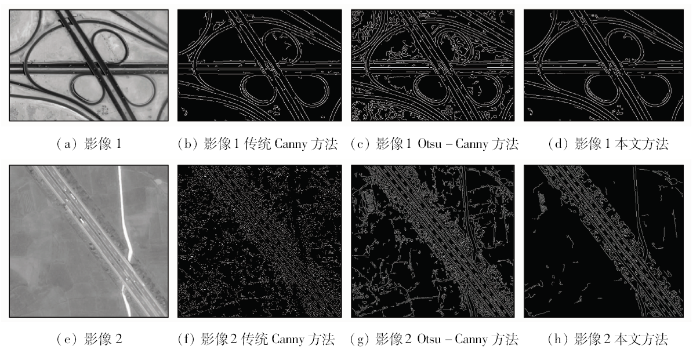

图2 原始灰度影像检测结果

Fig.2 Contrast without noise of image

图3为高斯噪声标准差为10和椒盐噪声密度0.05%的遥感影像的边缘检测结果。从结果图可以明显看出,前2种方法去噪能力差、受干扰影响较大,检测到轮廓线较为零散,且误判多、产生了许多虚假边缘。而本文算法受噪声干扰非常小,边缘判断准确、边缘轮廓清晰,线段平滑、连续性好。

图3

新窗口打开| 下载原图ZIP| 生成PPT

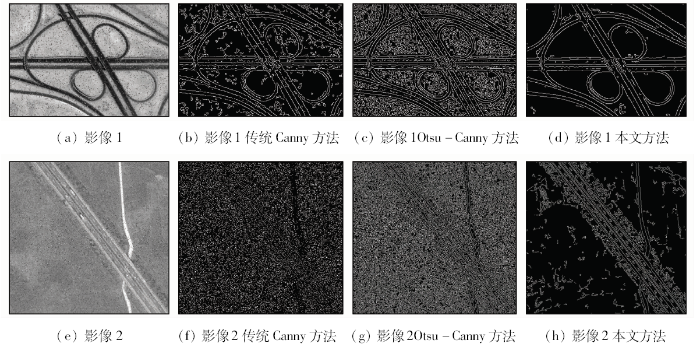

图3 标准差10高斯噪声和椒盐噪声0.05%影像检测结果

Fig.3 Contrast of image with Gauss noise and salt and pepper noise

4.2 定量分析

为了验证算法的通用性和定性评价的可靠性,对影像1和影像2在无噪声和有噪声环境下进行了对比实验,采用Abdou等^[12]提出的从边缘线的丢失、错误检测以及边缘点定位误差等方面综合考虑的品质因素 $P$ 来评价边缘检测效果,即

(11)

P = \frac{1}{\max (I_{I}, I_{A})} \overset{I_{I}}{\sum_{i = 1}} \frac{1}{1 + α d^{2} (i)}

式中: $I_{I}$ 为理想边缘像素数量; $I_{A}$ 为实际检测出的边缘像素数量; d为理想边缘像素 $i$ 与实检边缘像素的距离; α为常数,通常取0.1。 $P$ 值越大表示检测效果越好。

图4和图5分别为影像1和影像2的高斯噪声—品质因素曲线图和椒盐噪声—品质因素曲线图。可以看到本文方法在不同强度噪声下的边缘检测评价结果品质因素值始终高于其他2种方法的品质因素值。从客观上表明本文方法的边缘检测效果较好,特别是在噪声环境下更优于其他2种方法,说明本文方法抗噪性更强。

图4

新窗口打开| 下载原图ZIP| 生成PPT

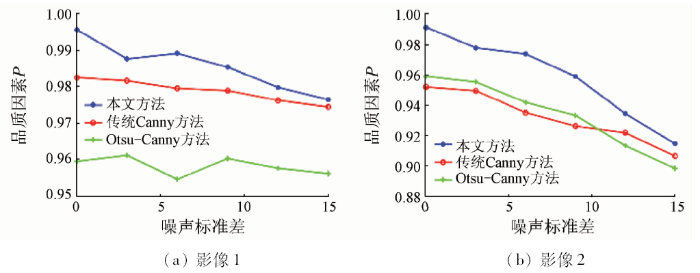

图4 高斯噪声—品质因素曲线图

Fig.4 Figure of merit versus Gauss noise density

图5

新窗口打开| 下载原图ZIP| 生成PPT

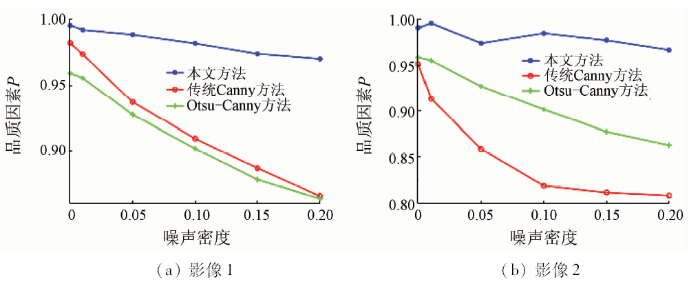

图5 椒盐噪声—品质因素曲线图

Fig.5 Figure of merit versus salt and pepper noise density

4.3 道路提取后处理及结果

本文方法克服了其他边缘算法抗噪性较差、边缘点判断准确性较低的缺点,由误检、漏检造成的杂乱边缘干扰较少、连续性也较好,因此可以依据边缘形状特征来判别边缘的类别,通过统计边缘线的尺寸,将大片面积和小片面积区域的边缘区分开^[13]。定义一个形状特征描述参数L,对于灰度图像而言参数L表示边缘线的周长,对于二值图像参数L则表示边缘所包含的像素点的个数,统计图像中的边缘线,将小于参数L的边缘线剔除,实现道路边缘精细化处理。本文实验中L为边缘线像素点个数,影像1和影像2分别取值55和175,得到图6(a)和(c)。最后通过对道路边缘线进行映射来评价提取结果,将边缘线标红叠加到原始遥感影像上。如图6(b)和(d)所示可以直观地看到道路边缘提取的准确性较高,漏判、误判很少,提取效果明显。

图6

新窗口打开| 下载原图ZIP| 生成PPT

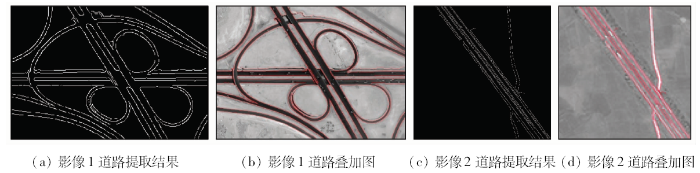

图6 道路边缘提取结果

Fig.6 Results of image detection

5 总结

本文从遥感影像的自身特征出发,在传统Canny边缘检测方法的思想上,提出了一种改进的遥感影像道路提取方法。

1)针对遥感影像受噪声影响较大的问题,利用一种平滑尺度自适应的高斯滤波器对影像进行降噪处理。该方法对噪声的抑制效果明显。

2)为了客观、准确地选取阈值来判断边缘点,采用基于目标尺度的局部特性双阈值选取方法,从而改善影像中丰富地物造成的边缘漏检、误检现象。

3)本文方法参数的设定无需人工参与,自动化程度较高,能通过较为简单的方法完成道路边缘线的提取且准确度较高。但是有少量与道路边缘线粘连的毛刺被提取出来,如何解决这一问题将是下一步研究的工作。
