无人机遥感影像面向对象分类的冻土热融滑塌边界提取

doi:10.6046/gtzyyg.2019.02.25

无人机遥感影像面向对象分类的冻土热融滑塌边界提取

梁林林¹^,², 江利明^,¹^,², 周志伟¹, 陈玉兴¹^,², 孙亚飞¹^,²

1.中国科学院测量与地球物理研究所大地测量与地球动力学国家重点实验室,武汉 430077

2.中国科学院大学,北京 100049

Object-oriented classification of unmanned aerial vehicle image for thermal erosion gully boundary extraction

LIANG Linlin¹^,², JIANG Liming^,¹^,², ZHOU Zhiwei¹, CHEN Yuxing¹^,², SUN Yafei¹^,²

1.State Key Laboratory of Geodesy and Earth’s Dynamics, Institute of Geodesy and Geophysics, Chinese Academy of Sciences, Wuhan 430077, China;

2.University of Chinese Academy of Sciences, Beijing 100049, China

通讯作者: 江利明(1976-),男,博士生导师,主要从事InSAR大地测量与卫星遥感方面的研究。Email:jlm@whigg.ac.cn。

责任编辑: 张仙

收稿日期: 2018-03-19 修回日期: 2018-05-10 网络出版日期: 2019-06-15

基金资助:

中国科学院前沿科学重点研究项目“空—地协同观测的青藏冻土活动层厚度反演与水碳释放量定量评估”.  QYZDB-SSWDQC027
中国科学院战略性先导科技专项子课题“三极环境大数据分析方法库及其科学应用示范”.  XDA19070104
国家自然科学基金重点项目“喀喇昆仑—喜马拉雅冰川物质平衡的空间大地测量研究”.  41431070
国家自然科学基金创新群体项目“现代大地测量及其地学应用的研究”共同资助.  41621091

Received: 2018-03-19 Revised: 2018-05-10 Online: 2019-06-15

作者简介 About authors

梁林林(1993-),女,研究生,主要从事高分辨率影像处理和信息提取方面的研究。Email:lianglinlin16@mails.ucas.ac.cn。。

摘要

全球气候变暖及人类活动导致青藏高原大面积冻土退化、热融滑塌等问题,严重影响了多年冻土区工程建设和生态环境。利用无人机高空间分辨率影像和面向对象分类技术进行了黑河上游俄博岭垭口冻土区热融滑塌监测实验,详细分析了最邻近、K-最邻近、决策树、支持向量机(support vector machine,SVM)和随机森林5种面向对象监督学习方法提取冻土热融滑塌边界的性能和精度,并使用野外实测数据对实验结果进行验证。结果表明,面向对象分析中分割尺度对热融滑塌提取结果影响较小,而不同组合的分类特征影响较大,因此选择合适的分类特征是关键; 5种分类方法的总体精度均在90%以上,其中SVM方法的Kappa系数高于其他4种分类方法,表明该方法在本次实验研究中更适合无人机遥感影像冻土热融滑塌边界提取。无人机高空间分辨率遥感与面向对象分类方法相结合在冻土热融滑塌监测中具有广阔的应用前景。

关键词： 冻土热融滑塌 ; 无人机遥感 ; 黑河上游俄博岭冻土区 ; 高空间分辨率影像 ; 面向对象分析

Abstract

Global climate warming and human activities have caused large areas of permafrost degradation and thermal erosion gully in the Tibetan Plateau, seriously affecting the engineering construction and the ecological environment in permafrost regions. In this study, high resolution unmanned aerial vehicle (UAV) images and object-oriented classification approaches were applied to extracting the thermal erosion gullies in Eboling Mountain of Heihe River. Five kinds of object-oriented supervised learning algorithms, namely nearest neighbor, K-nearest neighbor, decision tree, support vector machine (SVM), and random forest, were analyzed for the capability and accuracy of the extraction of thermal erosion gullies in detail. The field GPS data were used for evaluating the classification accuracy. The results show that, in the object-oriented image analysis, the segmentation scale parameters have little effect on the extraction of thermal erosion gullies, wheres classification features have a greater impact, so it is important to select the appropriate classification features. The overall accuracies of the five machine learning methods are all over 90%, among which the Kappa coefficient of the SVM is higher than the other four classification methods. This means that SVM is more suitable for the thermal erosion gullies boundary extraction of UAV images in this study. The combination of high resolution UAV images and object-oriented classification methods has broad application prospects in the extraction of the thermal erosion gullies.

Keywords： thermal erosion gully of permafrost ; unmanned aerial vehicle ; Eboling Mountain of Heihe River permafrost region ; high spatial resolution images ; object-oriented analysis

PDF (3779KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

梁林林, 江利明, 周志伟, 陈玉兴, 孙亚飞. 无人机遥感影像面向对象分类的冻土热融滑塌边界提取. 国土资源遥感[J], 2019, 31(2): 180-186 doi:10.6046/gtzyyg.2019.02.25

LIANG Linlin, JIANG Liming, ZHOU Zhiwei, CHEN Yuxing, SUN Yafei. Object-oriented classification of unmanned aerial vehicle image for thermal erosion gully boundary extraction. REMOTE SENSING FOR LAND & RESOURCES[J], 2019, 31(2): 180-186 doi:10.6046/gtzyyg.2019.02.25

0 引言

冻土的面积在北半球占比非常大,多年冻土和季节冻土面积分别占北半球陆地表面积的24%和30%^[1,2,3]。中国是世界第三大冻土国,以青藏高原为主体的多年冻土面积约为1.5×10⁶ km²,约占我国多年冻土面积的70%^[4]。全球气候变暖及过多的人类活动导致了地下冰融化、多年冻土退化等冻土问题,容易诱发热融滑塌,其形成的主要原因是在人为因素和气温升高的影响下,地下冰融化,融化土体产生不均匀沉降,覆盖的草皮、泥炭层及其下伏土层失去支撑而塌落下来^[5]。热融滑塌一旦形成就会产生溯源侵蚀滑塌,发展速度快、滑塌范围大,对冻土区工程施工以及工程建设后的长期稳定性影响非常大^[6],同时对周围地区环境也会造成难以自然恢复的破坏,如加速了多年冻土退化,导致冻土地区水土流失、植被退化,加剧冻土荒漠化等。大范围获取冻土区域热融滑塌分布状况及其时空变化信息,对冻土区工程建设规划以及冻土灾害防治具有指导意义,同时也可用于冻土退化研究和冻土水碳释放定量估算,对研究多年冻土退化与全球气候变化相互影响具有重要意义。

对高空间分辨率影像使用传统的基于像元的分类方法会产生“椒盐”现象,分类精度低,不能很好地利用影像的空间信息。而面向对象分析(object-oriented analysis,OOA)是以影像对象作为分类的最小单元,通过对对象进行分析,训练提取对象的光谱、形状和纹理等多种语义信息,使用分类方法实现遥感影像的高精度分类,弥补了传统的基于像元分类方法存在的语义不足,更适合高空间分辨率影像。随着遥感和计算机技术的发展,OOA技术已在遥感影像地理空间对象提取中被广泛应用。Daniel等^[7]通过对SPOT5和数字高程模型数据应用基于面向对象的半自动分类方法对意大利西北部的滑坡进行提取,通过预先存在的滑坡库存数据和PSInSAR结果进行验证,证明了该方法的有效性; 甘甜等^[8]利用玉树县结古镇震后的QuickBird高空间分辨率遥感影像,采用OOA技术实现研究区内建筑物震害信息提取,为灾害损失快速评估提供了可靠的基础数据; 孙娜等^[9]利用高分一号PMS影像,采用OOA的影像分析技术与区域种子生长方法相结合实现了黄土高原地区水体的高精度提取; 王岩等^[10]利用汶川地震震后高空间分辨率航空遥感数据对建筑物震害情况进行了面向对象的快速提取与自动分类,震害提取结果显著,表明OOA技术在地震研究中具有可行性。

卫星遥感影像因其空间和时间分辨率较低而难以对研究对象进行精细监测,并且大气和云层的干扰也可能使得数据无法使用。近年来,无人机在环境监测中的应用得到了快速发展,它可以按照要求获取高空间和高时间分辨率的影像,弥补了遥感卫星影像的缺陷。无人机技术在遥感监测调查中具有无可比拟的优势,在自然科学领域中得到了越来越多的使用^[11,12,13]。

本文利用Trimble UX5无人机获取了青藏高原黑河流域上游东支的俄博岭垭口冻土区高空间分辨率遥感影像,研究了面向对象的冻土热融滑塌边界检测方法,详细分析了遥感影像分割和分类等关键技术,利用最邻近、K-最邻近(K-nearest neighbor,KNN)、决策树、支持向量机(support vector machine,SVM)和随机森林5种面向对象分类方法对冻土区热融滑塌进行识别检测,为研究冻土时空变化和冻土水碳储量估算提供了关键基础资料。

1 研究区概况及数据源

1.1 研究区概况

研究区位于祁连山黑河上游东支的俄博岭垭口(E100°55',N38°00')区域(图1),海拔为3 685 m,处于甘肃省和青海省的交界处,丝绸之路G227国道旁,著名历史古城峨堡镇附近。研究区内年平均气温低于4 ℃,年平均降水量为350 mm,大陆性气候明显。研究区多年冻土发育,因而具有典型的湿地生态系统特征,植被类型为高寒草甸。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 研究区影像

Fig.1 Study area image

由于全球气候变暖的影响,冻土年平均地温升高,地下冰和积雪融化,雨水下渗,研究区内多年冻土退化,发育着典型的热融滑塌,如图2所示。研究区内存在2条典型的冻土热融滑塌区域,大滑塌区域长度约400 m,面积约7 600 m²; 小滑塌区域长度约120 m,面积约1 200 m²。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 研究区内热融滑塌现象

Fig.2 Thermal erosion gully in the study area

1.2 数据源

采用天宝公司生产的UX5固定翼无人机(图3),搭载Sony A5100数码相机作为遥感影像采集平台。影像获取时间为2016年7月28日,航拍飞行高度为200 m,航向重叠度和旁向重叠度都为80%,共获取高空间分辨率影像96幅,包括红光(R)、绿光(G)、蓝光(B)3波段,空间分辨率为5.22 cm,单幅影像覆盖面积为0.06 km²。本文所使用的其他数据包括由R,G,B波段组成的数字正射影像(digital orthophoto map, DOM)和数字表面模型(digital surface model, DSM),以及由DSM影像计算得到的坡度(slope)数据。其中DOM和DSM均由UASmaster软件处理无人机航拍单幅影像生成,主要包括空中三角测量、点云、DSM和DOM影像生成等步骤。DOM影像的空间分辨率为0.06 m,DSM和坡度数据的空间分辨率均为0.14 m。数据覆盖范围大约为0.34 km²。

图3

新窗口打开| 下载原图ZIP| 生成PPT

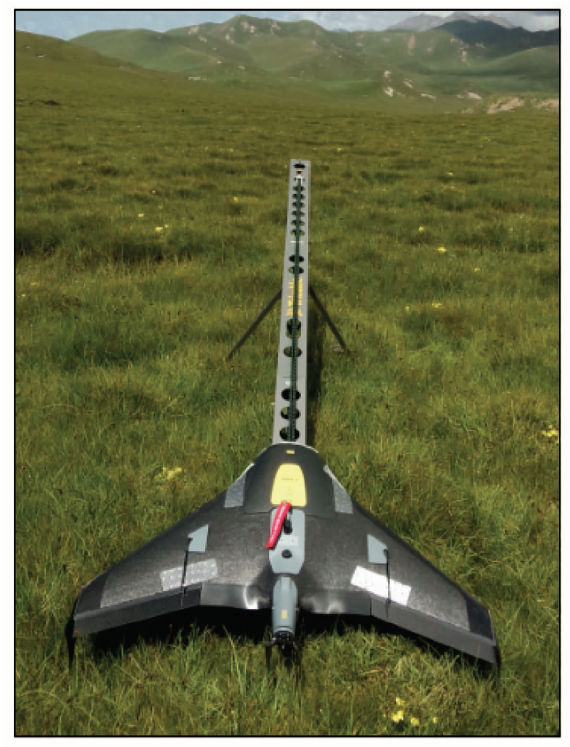

图3 UX5固定翼无人机

Fig.3 UX5 fixed-wing unmanned aerial vehicle

1.3 野外实测数据

野外实测数据是利用天宝R8型RTK对研究区内2条典型的热融滑塌边界进行野外采集所得,图4为全球定位系统(global positioning system,GPS)现场测量。野外采集使用的是连续地形测量的方法,每隔0.5 m左右采集一个点数据,每个点测量的时间为1 s,围绕滑塌边界测量一周,共测量1 800个点,经处理形成2条热融滑塌的边界,用于热融滑塌提取精度评定。

图4

新窗口打开| 下载原图ZIP| 生成PPT

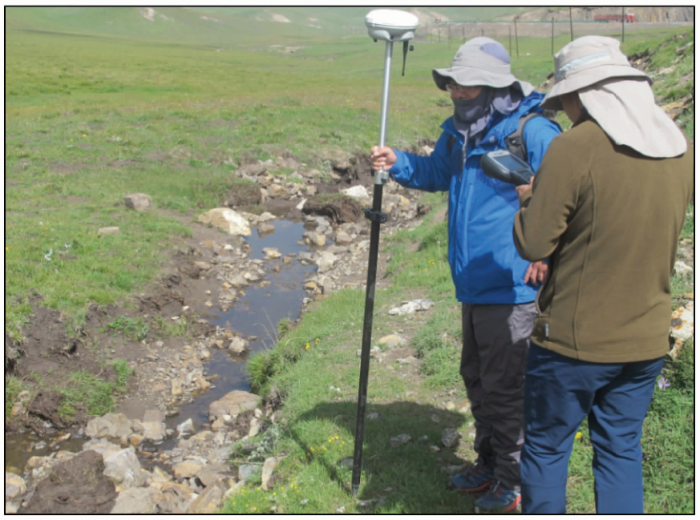

图4 GPS现场测量

Fig.4 GPS field measurement

2 面向对象的冻土热融滑塌提取方法

本文主要采用eCognition软件对无人机DOM,DSM和由DSM数据得到的坡度数据通过最邻近、KNN、决策树、SVM和随机森林等5种不同的面向对象分类方法提取热融滑塌信息。首先,对坡度、DOM和DSM数据进行多尺度分割,并分别选择不同的分类特征组合; 然后,采用5种面向对象的监督机器学习方法完成热融滑塌信息提取; 最后,对提取结果进行精度评价与分析。

2.1 高空间分辨率影像分割及参数确定

在进行面向对象分类时首先要对影像进行分割,将影像的同质区域分割出来,作为面向对象分类的最小单元,本文使用多尺度分割算法来实现影像分割^[14,15]。该算法是一种自下而上的分割算法,从任一个像元开始,根据相关的异质性标准与其相邻的对象进行区域合并,通过迭代形成小于设定同质性尺度阈值(即分割尺度)的影像对象^[16]。异质性标准由影像对象的光谱异质性和形状异质性相结合计算而得^[17],其中形状异质性包括光滑度和紧致度2种属性。异质性标准f计算公式为

(1)

f = ω_{1} h_{color} + (1 - ω_{1}) h_{shape}

式中: $ω$ ₁为光谱信息权重,取值在[0,1]之间; $h_{color}$ 为光谱异质性; $h_{shape}$ 为形状异质性。

光谱异质性 $h_{color}$ 为特定权重值下各个数据层光谱值的标准差之和,计算公式为

(2)

h_{color} = \overset{n}{\sum_{i = 1}} p_{i} σ_{i}

式中: $p_{i}$ 为第 $i$ 波段的权重; $σ_{i}$ 为第 $i$ 波段对象的标准差; $n$ 为波段数。

形状异质性 $h_{shape}$ 计算公式为

(3)

h_{shape} = ω_{2} u + (1 - ω_{2}) v

式中: $ω_{2}$ 为紧致度权重; $u$ 为影像区域整体紧致度; $v$ 为影像区域边界光滑度。

影像区域紧致度 $u$ 及光滑度 $v$ 计算公式分别为

(4)

u = E / \sqrt[]{N}

(5)

v = E / L

式中: $E$ 为影像区域实际的边界长度; $N$ 为影像区域的像元总数; $L$ 为影像区域最小外接矩形的边界长度。

影像分割过程中,需要考虑上文提到的波段权重、光谱信息权重、紧致度权重和分割尺度等参数。波段权重是衡量各个波段在数据处理中的重要性,因为本文使用的数据各波段影响相同,故设置各波段权重相同,权重值为1; 光谱信息权重是衡量分割过程中光谱信息相对于形状所占的权重; 紧致度用于根据较小的差异区分紧凑目标和不紧凑的目标; 分割尺度则决定分割对象的大小,既能够将地物边界显示清楚,又不能太破碎,本文为了比较分割参数对分类结果的影响,通过反复实验,确定了分割参数,如表1所示。

表1 分割参数

Tab.1 Segmentation parameters

波段权重(R,G,B, DSM, slope)	光谱信息权重	紧致度权重	分割尺度
1,1,1,1,1	0.7	0.8	150
1,1,1,1,1	0.7	0.8	220

新窗口打开| 下载CSV

2.2 面向对象影像分类

面向对象分类以分割对象作为分类的最小单元,分析提取对象的纹理、光谱和形状等信息,并将这些信息作为先验知识加入到分类器,通过一定的分类方法实现高空间分辨率遥感影像的高精度分类。为了验证该方法的可行性,本文利用最邻近法、KNN、决策树、SVM和随机森林等5种面向对象监督机器学习方法对研究区内的热融滑塌进行提取。

监督机器学习方法首先需要选择训练样本进行训练学习,样本选择的好坏直接影响分类结果。训练样本的选择遵循了均匀分布和完整性2大原则。尽量在研究区内广泛而均匀地为待分类类别分别选择样本,使选择的样本具有代表性和典型性,既能够很好地反映地物的光谱分布,又能减少“同物异谱”和“异物同谱”现象。

光谱特征是遥感影像中最直观的信息,能够反映出不同地物的特性。但由于无人机高空间分辨率影像的波段数较少,光谱信息比较有限,只利用光谱特征会存在一些不足。由于研究区内热融滑塌区域的坡度值变化会比较明显,因此选择了地形信息来提取热融滑塌。本文对研究区内的光谱信息、几何信息和地形信息进行了综合研究,分割尺度和分类特征如表2所示。为了实验分割尺度和分类特征对实验结果的影响,分别基于相同分类特征不同分割尺度和相同分割尺度不同分类特征采用上文提到的5种面向对象监督机器学习方法来检测研究区内热融滑塌(分别记为SY1,SY2和SY3),实现对研究区内热融滑塌分布检测。

表2 分类特征提取参数

Tab.2 Classification feature parameters

实验序号	分割参数(分割尺度,光谱信息权重, 紧致度权重)	滑塌、非滑塌分类特征提取
SY1	150,0.7,0.8	所有波段的平均值、标准差和比率
SY2	220,0.7,0.8	所有波段的平均值、标准差和比率
SY3	220,0.7,0.8	绿光、红光和坡度波段的标准差及蓝光、绿光波段的比率

新窗口打开| 下载CSV

3 实验结果和精度评价

3.1 基于不同分类方法的滑塌提取

本文利用最邻近法、KNN、决策树、SVM和随机森林等5种面向对象监督机器学习方法,按照表2的分割参数和分类特征对研究区进行了3次热融滑塌边界检测实验。以SY1实验为例进行结果展示,其中图5(a)为样本分布,图5(b)—(f)为各方法提取结果及GPS实测数据,为清晰展示,仅显示热融滑塌类的分类结果。

图5

新窗口打开| 下载原图ZIP| 生成PPT

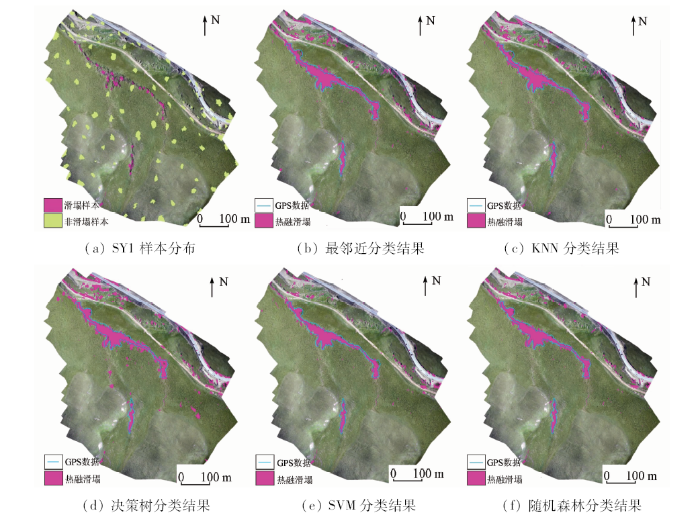

图5 SY1样本分布和分类结果

Fig.5 SY1 sample distribution and classification results

3.2 热融滑塌提取精度评价

为了客观评价不同分类方法的分类结果,验证面向对象分类方法应用于热融滑塌边界检测的可行性与准确性,本文以实地测量的GPS数据作为真实滑塌边界,按照滑塌与非滑塌区域面积比例在ArcGIS软件中随机选取83 063个样本点作为验证数据建立混淆矩阵对分类实验进行精度评价,分类精度评价指标如表3—5所示。

表3 SY1分类混淆矩阵

Tab.3 Confusion matrix of SY1 classification method

分类方法	类型	滑塌	非滑塌	总数	制图精度/%	用户精度/%	总体精度/%	Kappa
最邻近	滑塌	2 149	1 651	3 800	83	57	97	0.66
最邻近	非滑塌	433	78 830	79 263	98	99	97	0.66
KNN	滑塌	2 150	1 600	3 750	83	57	98	0.67
KNN	非滑塌	432	78 881	79 313	98	99	98	0.67
决策树	滑塌	2 195	2 577	4 772	85	46	96	0.58
决策树	非滑塌	387	77 904	78 291	97	100	96	0.58
SVM	滑塌	2 011	903	2 914	78	69	98	0.72
SVM	非滑塌	571	79 578	80 149	99	99	98	0.72
随机森林	滑塌	2 160	1 363	3 523	84	61	98	0.70
随机森林	非滑塌	422	79 118	79 540	98	99	98	0.70

新窗口打开| 下载CSV

表4 SY2分类混淆矩阵

Tab.4 Confusion matrix of SY2 classification method

分类方法	类型	滑塌	非滑塌	总数	制图精度/%	用户精度/%	总体精度/%	Kappa
最邻近	滑塌	2 251	1 681	3 932	87	57	98	0.68
最邻近	非滑塌	331	78 788	79 119	98	100	98	0.68
KNN	滑塌	2 213	1 680	3 893	86	57	98	0.67
KNN	非滑塌	369	78 801	79 170	98	100	98	0.67
决策树	滑塌	1 897	1 899	3 796	73	50	97	0.58
决策树	非滑塌	685	78 582	79 267	98	99	97	0.58
SVM	滑塌	2 096	1 298	3 394	81	62	98	0.69
SVM	非滑塌	486	79 183	79 669	98	99	98	0.69
随机森林	滑塌	1 984	1 908	3 892	77	51	97	0.60
随机森林	非滑塌	598	78 573	79 171	98	99	97	0.60

新窗口打开| 下载CSV

表5 SY3分类混淆矩阵

Tab.5 Confusion matrix of SY3 classification method

分类方法	类型	滑塌	非滑塌	总数	制图精度/%	用户精度/%	总体精度/%	Kappa
最邻近	滑塌	2 267	2 598	4 865	88	47	96	0.58
最邻近	非滑塌	315	77 782	78 097	97	100	96	0.58
KNN	滑塌	2 265	3 041	5 306	88	43	96	0.55
KNN	非滑塌	316	77 414	77 730	96	100	96	0.55
决策树	滑塌	2 431	7 595	10 026	94	24	91	0.35
决策树	非滑塌	151	72 886	73 037	91	100	91	0.35
SVM	滑塌	2 213	2 325	4 538	86	49	97	0.61
SVM	非滑塌	369	78 156	78 525	97	100	97	0.61
随机森林	滑塌	2 296	6 461	8 757	89	26	92	0.37
随机森林	非滑塌	286	74 020	74 306	92	100	92	0.37

新窗口打开| 下载CSV

分析表3—5可知,3次实验总体精度均高于90%,分类效果较好;制图精度均高于73%,最高达到94%,表明热融滑塌边界识别效果良好,有利于在没有先验知识的情况下发现冻土热融滑塌问题。SY3的用户精度明显低于SY1和SY2,主要因为分类特征较少,不能很好地区分滑塌与非滑塌区域;而SY1和SY2的用户精度相差较小。

5种分类方法的Kappa系数如图6所示。分析图6可知,SY1和SY2的Kappa系数基本在0.6以上,最高达到0.72,且2次实验Kappa系数相差较小,而SY3的Kappa系数则明显低于SY1和SY2,最低只有0.35。表明在本次实验中,分割尺度对分类精度影响较小,分类特征对分类精度影响较大,因此选取合适的分类特征是提高分类精度的关键。5种方法中,3次实验SVM的Kappa系数均高于其他4种分类方法,分别是0.72,0.69和0.61,表明SVM方法比较适合该研究区热融滑塌边界的检测提取。

图6

新窗口打开| 下载原图ZIP| 生成PPT

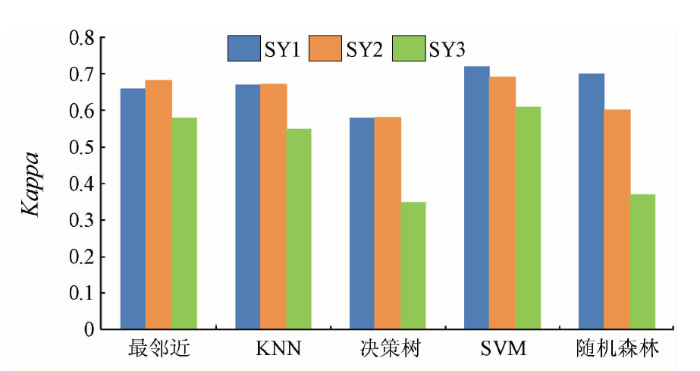

图6 5种分类方法Kappa系数比较

Fig.6 Comparison of Kappa coefficients of five classification methods

4 结论

本文利用无人机高空间分辨率影像和实地测量GPS数据,采用5种面向对象分类方法对俄博岭垭口冻土区热融滑塌边界进行了检测及验证,实验结果表明:

1)采用无人机高空间分辨率影像和实地测量GPS数据,利用面向对象方法对研究区热融滑塌进行提取,提取总体精度均在90%以上。表明基于无人机高空间分辨率影像的面向对象方法对提取青藏高原冻土热融滑塌边界的可行性和准确性,有良好的应用发展前景。

2)对比3次分类实验结果,分割尺度不同而分类特征相同(SY1和SY2)的Kappa系数相差甚微,表明本实验分割尺度对分类精度影响较小; 分割尺度相同而分类特征不同(SY2和SY3)的Kappa系数相差比较大,SY3的分类效果较差,表明分类特征对分类精度影响较大,因此分类需要选择合适的分类特征。

3)对比分析3组分类实验的Kappa系数,SVM方法的Kappa系数高于其他4种分类方法,表明基于SVM面向对象监督学习的无人机影像分类方法更适合于该研究区热融滑塌边界提取。

感谢香港中文大学刘琳教授和兰州大学张廷军教授的指导。

志谢:

感谢香港中文大学刘琳教授和兰州大学张廷军教授的指导。
