结合图像特征的支持向量机高分一号云检测

doi:10.6046/gtzyyg.2020.03.08

结合图像特征的支持向量机高分一号云检测

栗旭升^,¹, 刘玉锋^,², 陈冬花²^,³, 刘赛赛⁴, 李虎²^,³

1.新疆农业大学草业与环境学院,乌鲁木齐 830052

2.滁州学院计算机与信息工程学院,滁州 239000

3.安徽师范大学地理与旅游学院,芜湖 241000

4.新疆师范大学地理科学与旅游学院,乌鲁木齐 830001

Cloud detection based on support vector machine with image features for GF-1 data

LI Xusheng^,¹, LIU Yufeng^,², CHEN Donghua²^,³, LIU Saisai⁴, LI Hu²^,³

1. College of Grass Industry and Environment, Xinjiang Agricultural University, Urumqi 830052, China

2. College of Computer and Information Engineering, Chuzhou University, Chuzhou 239000, China

3. College of Geography and Tourism, Anhui Normal University, Wuhu 241000, China

4. College of Geography and Tourism, Xinjiang Normal University, Urumqi 830001, China

通讯作者: 刘玉锋(1981-),男,讲师,主要从事资源遥感监测及应用领域的基础研究。Email:liuyufeng941@163.com。

责任编辑: 李瑜

收稿日期: 2019-05-7 修回日期: 2019-06-29 网络出版日期: 2020-09-15

基金资助:

高分专项省(自治区)域产业化应用项目“农情监测卫星综合应用及产业化应用示范”. 76-Y40G05-9001-15/18

Received: 2019-05-7 Revised: 2019-06-29 Online: 2020-09-15

作者简介 About authors

栗旭升(1992-),男,硕士研究生,主要从事生态遥感与国产高分卫星应用方面的研究。Email: saintlxs@foxmail.com。

摘要

针对高分一号8 m空间分辨率多光谱数据应用中云层影响信息提取精度与影像利用率等问题,提出了一种结合影像光谱特征与纹理特征的支持向量机云检测方法。基于高分一号8 m数据,利用灰度共生矩阵提取其纹理特征,以云与地物的光谱特征和纹理特征构造特征向量,采用支持向量机方法对高分一号数据进行云检测。研究表明,该方法对各类云层检测的查准率与查全率均分别保持在99.2%和93.9%以上,错误率控制在1.1%以下,明显优于利用传统支持向量机与最大似然值法的云检测算法,说明该方法能够很好地检测出影像中的云层,且由于结合了图像纹理及光谱特征,理论上具有一定的普适性。

关键词： 云检测 ; 支持向量机 ; 特征提取 ; 高分一号

Abstract

In the GF-1 image data applications, applying cloud layers influences accuracy of information extraction and image utilization rate, to tackling this problem, this paper proposes a support vector machine cloud detection method combining image spectral features and texture features. For GF-1 data, the method of the gray-level co-occurrence matrix is used to extract those texture features. Spectral characteristics of clouds and ground and texture characteristics serve as feature vector, and support vector machine (SVM) is used to conduct cloud detection to GF-1 data. Studies have shown that the precision and recall of this method for all kinds of cloud detection are above 99.2% and 93.9%, and the error rate is below 1.1%, which is obviously better than the cloud detection algorithm using traditional support vector machine and maximum likelihood value, and it combines the image texture and spectral characteristics, and thus it has certain universality in theory.

Keywords： cloud detection ; support vector machine ; feature extraction ; GF-1

PDF (4531KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

栗旭升, 刘玉锋, 陈冬花, 刘赛赛, 李虎. 结合图像特征的支持向量机高分一号云检测. 国土资源遥感[J], 2020, 32(3): 55-62 doi:10.6046/gtzyyg.2020.03.08

LI Xusheng, LIU Yufeng, CHEN Donghua, LIU Saisai, LI Hu. Cloud detection based on support vector machine with image features for GF-1 data. REMOTE SENSING FOR LAND & RESOURCES[J], 2020, 32(3): 55-62 doi:10.6046/gtzyyg.2020.03.08

0 引言

应用卫星遥感技术获取地球表面物体的遥感图像,为气候观察预测、地球资源普查、环境污染检测和自然灾害监测等领域提供了大量的遥感信息。然而在遥感成像过程中,因受大气密度、天气变化等影响,许多卫星遥感图像存在云层遮挡的“盲区”,图像地物信息的丢失不利于对地物进行分析与解释。因而实时有效的云层检测,去除云覆盖率大的图像,对于缓解遥感图像的海量数据对传输通道的压力和提高遥感图像利用率有着重要意义^[1]。

目前,遥感影像云检测方法多种多样,可以根据是否使用多期影像构建参考影像对目标影像进行变化检测,简单地分为多时相检测法^[2]和单时相检测法^[3]。也可以按照基础理论和研究方法的差异分为4类: 物理阈值法^[4]、纹理特征法^[5]、模式识别检测法^[6]和综合优化法^[7]。多时相检测法有着较高的检测精度,但是多时相检测法存在参考数据获取难度大的问题。陈前等^[8]利用各季节的晴空遥感数据构建晴空背景场作为参考影像,对云层进行检测提取,有效地去除了城市区域的高亮地物,提高了云检测的正确率。物理阈值法是应用最广的检测方法,其实质是基于影像的光谱特征对云层进行检测提取,具有简单、应用广泛等特点,但是受限于传感器类型,普适性较差。云雅等^[9]通过分析云区域的光谱特征,结合高分一号传感器参数特征得到波谱特征的稳定阈值,实现了针对高分一号多光谱数据的自动化云检测。纹理特征法本质是利用统计学方法提取影像纹理特征和空间特征对云层进行检测识别,但对于纹理较强的云层,如卷积云、点云等识别精度不足。陈振炜等^[10]通过对影像进行增强处理扩大云与地物之间纹理差异,选择二阶矩和一阶差分等纹理特征进行云层检测,实现了资源三号的自动云检测。模式识别检测法的关键在于选择合适的训练样本,设计优秀的云检测器,通过对检测器的不断优化训练,达到对云层进行检测提取的目的。徐启恒等^[11]利用卷积神经网络算法对国产高分卫星进行了云检测研究。模式识别检测法能够较好地识别出各类云层,且训练良好的云检测器具有一定的普适性,但是检测器的精度对训练样本的数量和准确度要求都很高。综合优化法则是通过多种研究方法的综合使用来实现对云层的检测。以往的研究表明,使用综合优化法的检测精度要显著优于单一的检测算法。如Ricciardelli等^[7]所提出的MACSP(cloud mask coupling of statistical and physical methods algorithm)算法就是综合利用了物理和统计学的综合优化检测法。

高分一号卫星是国产高分辨率对地观测系统的首发星,突破了多光谱、空间分辨率与大覆盖面积相结合的大量关键技术。但采用其8 m光学多光谱影像进行云检测存在2个难点: ①高分一号卫星数据波段较少,缺少一些云检测的关键波段,所以ACCA(automated cloud-cover assessment)^[12]和Fmask( function of mask) ^[13]等经典云检测算法无法使用; ②高分一号卫星数据空间分辨率提高的同时,也使地物纹理信息变得更加复杂,简单的纹理特征法云检测精度无法达到应用要求。

基于上述研究,本文提出一种高精度、高普适性的国产高分卫星云检测方法。针对高分一号卫星数据,分析云层与地物的光谱特征差异与纹理特征差异,结合支持向量机算法进行云层检测研究,并与传统支持向量机法和最大似然值法进行定量对比分析。

1 实验数据

1.1 样本数据的选择与处理

高分一号卫星作为高分对地观测系统的首颗星,幅宽达60 km,光学多光谱相机星下点分辨率为8 m,单景影像约4 548像元×4 503像元(表1)。为了制作出足够量的样本数据,选择云覆盖度大于40%的高分一号光学多光谱数据11景,且11景影像采集时间和地点多样(表2),保证了样本的代表性与丰富性。

表1 高分一号卫星8 m传感器参数

Tab.1 GF-1 satellite 8 m sensor parameters

参数	参数值
波段范围/μm	0.45~0.52
	0.52~0.59
	0.63~0.69
	0.77~0.89
空间分辨率/m	8
幅宽/km	60(2台相机组合)
重访周期(侧摆时)/d	4
覆盖周期(不侧摆)/d	41

新窗口打开| 下载CSV

表2 样本数据

Tab.2 Samplee data

编号	相机	中心经纬度	影像获取日期
1	PMS1	E81.2°,N44.4°	2015/07/24
2	PMS2	E80.9°,N44.6°	2015/07/04
3	PMS2	E117.5°,N29.7°	2014/01/06
4	PMS2	E117.8°,N30.8°	2014/01/06
5	PMS2	E118.0°,N31.4°	2014/01/06
6	PMS1	E118.4°,N30.0°	2016/01/14
7	PMS1	E116.4°,N30.0°	2014/02/20
8	PMS1	E116.6°,N30.5°	2013/09/19
9	PMS1	E118.0°,N32.2°	2013/07/08
10	PMS1	E117.7°,N31.9°	2018/07/12
11	PMS1	E117.7°,N30.3°	2015/08/22

新窗口打开| 下载CSV

在进行云检测之前,需要通过辐射定标消除影像传感器本身造成的误差,通过结合数字高程模型(digital elevation model,DEM)和几何成像模型参数文件(rational polynomial cofficients,RPC)的几何精纠正消除地形带来的误差。通过预处理能够实现影像灰度值的量化,使其从无量纲的原始DN值变为代表反射率的有量纲值,准确地反映地物反射率和各波段之间的关系。然后通过编程将预处理后的高分一号影像进行规格化处理,切分成32像元×32像元大小的瓦片作为备选训练样本。最后采用人工判读的方式,逐一对瓦片进行标签化,即对瓦片进行分类,分为云层和地物,剔除存在的混合地物瓦片,形成最终的训练样本。最终共选取2 300个瓦片作为训练样本,其中代表云的瓦片1 116个,代表地物(包括水域、森林、裸地和不透水层)的瓦片1 184个(图1)。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1 云层与地物样本示例

Fig.1 Cloud and surface features samples

通过查阅文献发现,很多学者专家通过选取不同下垫面、不同时间和不同地区的影像进行云检测精度的验证,以此证明各自算法的适用性与准确性,但是很少有人考虑到云层类型对云检测算法精度的影响。本文基于气象学对云的分类,结合云的性状与成因,在训练样本与验证样本之外选取4景高分一号8 m影像数据(表3)作为实验数据进行验证,4景影像分别包含了代表雨层云、高层云等层状云的层云,代表卷层云、卷积云等高层云的卷云,代表高积云、积雨云等对流性云的积云和在影像上具有显著形状特征的点状云(图2)。以此来证明本文算法在各类云层上都有较好的适用性和准确性。

表3 验证数据

Tab.3 Validation data

编号	相机	中心经纬度	影像获取日期
1	PMS1	E116.7°,N30.6°	2015/10/01
2	PMS2	E117.9°,N30.2°	2014/04/14
3	PMS2	E118.0°,N30.2°	2014/10/06
4	PMS1	E116.0°,N30.7°	2015/09/07

新窗口打开| 下载CSV

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2 验证数据

Fig.2 Validation data

2 实验方法

2.1 研究思路

为实现云检测,采集代表云和地物的影像作为样本,并对样本模块大小标准化,依次按照训练时所用的模块窗口对图像进行遍历计算特征值; 针对云和地物在大气辐射特性和纹理结构上各自的特点和区别,结合高分一号卫星遥感图像提取云和地物的光谱特征,以及基于灰度共生矩阵提取云和地物的纹理结构特征,以此构造特征向量,在此基础上,采用支持向量机的分类方法对高分一号卫星遥感图像进行云层检测研究。

2.2 图像特征分析

云层是由大气中的水滴、冰晶或它们的混合物组成的具有一定几何形状和层次分布的悬浮体。云在可见光和近红外波段对太阳光的吸收率均较小,具有较高的反射率,在近红外和中红外波段内的反射率随波长的增加而下降。由此可见,可见光对云层比较敏感,反射率较高,能够较好地度量识别云层。

光谱信息反映了地物反射或发射电磁波能量的大小,是地物特征性状较直观的表达。通过对云和地物的光谱特性进行特征提取和比较,达到区分二者的目的。基于上文获取的训练样本,对云层和各种地物的光谱进行统计和分析。经过对比,发现均值和方差能够较好地反映云层与地物的光谱差异,如图3所示。均值用于衡量影像整体的平均反射强度; 方差反映像元灰度值与平均灰度值的总离散程度。

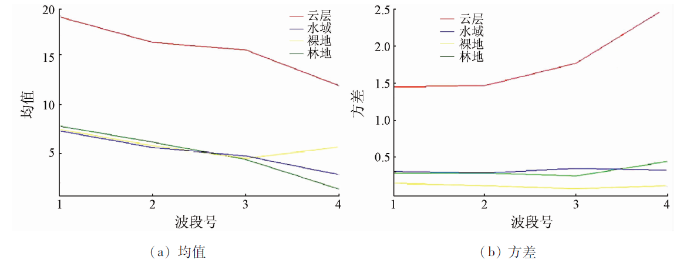

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 云层与各地物的均值和方差

Fig.3 Mean values and variance of clouds and local objects

具体公式分别为:

(1)

\bar{f} = \frac{\overset{M}{\sum_{i = 1}} \overset{N}{\sum_{j = 1}} f (i, j)}{M \times N}

(2)

S^{2} = \frac{\overset{M}{\sum_{i = 1}} \overset{N}{\sum_{j = 1}} [f {(i, j) - \overset{(}{f}]}^{2}}{M \times N}

式中: f为像元值; $\bar{f}$ 为均值; $S^{2}$ 为方差; $i$ 为行号; M为总行数; $j$ 为列号; N为总列数。

云的纹理是云表面灰度或颜色的某种变化的表现形式,主要体现了云的变化状态。由于在现实中云通常分为多种类别,如层云、卷积云等,这些类别导致云有不同的纹理结构,这些纹理结构的表现可以分为平整与起伏、粗糙与平滑、规则与杂乱等。

在高分一号卫星遥感图像中,云和地物具有更加详细的几何和纹理结构,云在图像中往往呈现为均一的纹理,同时图像中的河流等区域也具有较均匀的纹理。此外,不同类型云的纹理差异较大。在图像中厚云常表现为大面积覆盖,呈现连续分布的特性。

常见的纹理特征提取方法有一阶特征、二阶特征、灰度行程方法和灰度共生矩阵等^[14]。其中又以灰度共生矩阵应用范围最为广泛,灰度共生矩阵作为一种基于灰度的空间相关特性来描述纹理的方法,它能反映出灰度的分布特性,可获取14个纹理特征描述符。但是这14个描述符具有较强的相关性,通过对比分析,发现提取角二阶矩(angular second moment,ASM)、逆差矩(inverse difference moment,IDM)、对比度(contrast,CON)和熵(entropy,ENT)这4种统计量的特征参数对云检测具有较好的区分效果。获得上述纹理特征向量后,对比云和地物特征分量大小。结果如图4所示,对从总样本中随机选取的716个样本瓦片进行的纹理特征提取,横坐标表示样本数,其中前316幅为云样本,后400幅为地物样本,纵坐标表示纹理特征的4种统计量。由图4可知基于灰度共生矩阵的纹理特征量,云和地物在细节纹理差异较大,通过纹理能够较好地区分云和地物。

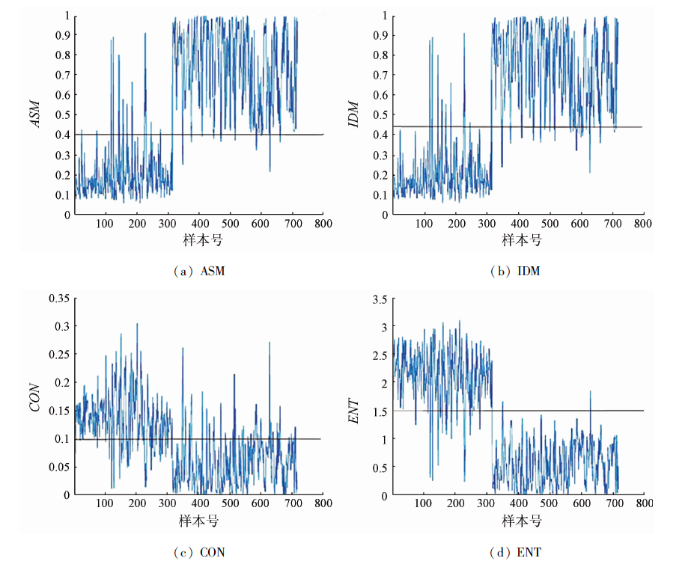

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 基于灰度共生矩阵的纹理特征

Fig.4 Texture features based on grayscale co-occurrence matrix

2.3 支持向量机分类器构建

Cortes等^[15]于1995年提出的支持向量机算法在模式识别、回归估计、概率密度函数等方面都有应用,尤其在解决小样本、非线性及高维模式识别中表现出许多特有的优势,并能够推广应用到函数拟合等其他机器学习问题中。支持向量机算法可以分为线性支持向量机和非线性支持向量机^[16]。线性支持向量机是利用最大分类间隙来设计决策最优分类超平面的算法,但是当样本变得非常复杂时,不是所有的点都是线性可分的,这时可以把线性不可分的情况进行转换,利用核函数构建非线性的分类器进行处理。采用最优分类超平面的线性支持向量机和使用核函数的非线性支持向量机的工作原理分别如图5所示,可以看出通过线性分类器无法完成的分类,可以很容易地找到一个非线性的核函数进行分类。本文就是利用台湾大学林智仁教授等开发设计的开源软件包LIBSVM和MATLAB平台构建核函数的支持向量机。

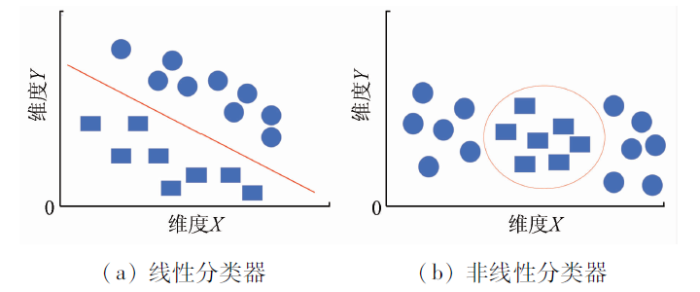

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 线性和非线性分类器示意图

Fig.5 Schematic diagram of linear classifier and nonlinear classifier

构建优秀模式识别检测的关键除了选择可靠的训练样本和设计合理的分类器外,还要基于样本对分类器进行训练和优化,达到理想的拟合状态。为了达到理想的拟合,将制作的2 300个瓦片样本随机分为2个部分,500个作为检验样本不参与分类器训练,另外1 800个瓦片随机选出300个样本作为初始训练样本,剩余的1 500个样本随机等分为15份作为后续样本。在输入300个初始训练样本训练结束后,利用预留的检验样本进行检验并记录分类器精度,然后再投入一份后续样本(即100个训练样本)进行分类器训练,并在训练结束后检验分类器精度并记录,重复上述训练直至15份后续样本全部投入训练。分类器精度在不同规模样本训练下的表现如图6所示。

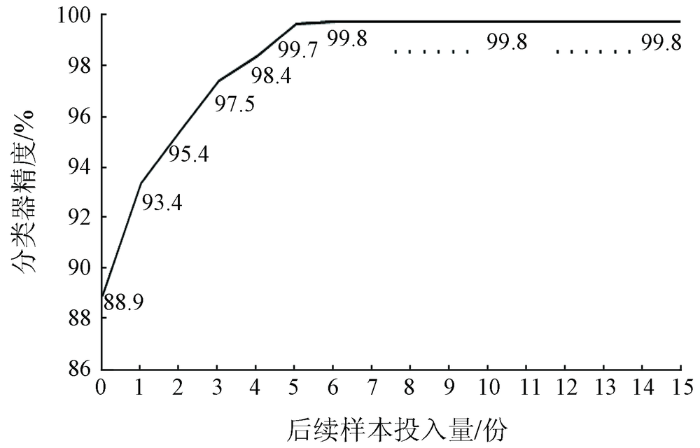

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 分类器训练进度

Fig.6 Classifier training progress diagram

从图6中可以看出: ①经过300个初始样本训练后的分类器精度能够达到88.9%,并且随着后续样本的输入训练,分类器呈现出积极的正向响应,分类器精度不断提高,但精度提升的速度不断下降,当后续样本输入到第6份时,即训练样本达到900个时,分类器精度达到最大值99.8%,且不再随着后续样本的增加而提高; ②非线性的支持向量机算法在小样本监督分类上表现良好,且对过拟合现象有着良好的抑制作用。基于上述结论,本文选择输入6份后续样本、训练精度达到99.8%的分类器进行后续实验,并对分类结果进行对比分析。

3 结果与分析

为了定量评价本文方法的精度与适用性,选取4景代表不同云层的影像数据进行验证实验。利用ArcGIS软件在4景影像上均随机生成500个检测样点,并对检测样点添加类别标签,利用生成的检验样点对本文方法识别结果与最大似然值和传统支持向量机的分类结果进行精度验证并进行对比分析,选取查准率、查全率和错误率作为衡量指标,各指标公式分别为:

(3)

PR = TC / FA

(4)

RR = TC / TA

(5)

ER = (TF + FT) / NA

式中: PR,RR和ER分别为查准率、查全率和错误率; TC为准确识别的云样点数; FA为识别为云的样点总数; TA为云样点的总数; FT为非云样点识别为云样点的总数; TF为云样点识别为非云样点的总数; NA为总样点数。

利用最大似然值算法、传统支持向量机算法和本文方法对4类云层进行检测识别,并采用上述衡量指标进行定量统计对比,具体结果如表4与图7所示。结合表4与图7分析可以得出,3种方法对不同云层的查准率均达到95%以上,其中对点状云和积云的查准率最高达到99%以上,这是因为点状云和积云大多属于厚云,光谱特征上表现较为明显。各方法查全率的表现上差异明显,最大似然值的查全率在58.1%~87.6%之间,波动较大,在卷云和层云的查全上表现最差,均低于70%,传统支持向量机算法的查全率在79.8%~90.2%之间,同样在层云和卷云的查全上表现低于平均水平,而本文方法在查全率上表现稳定,均达到93.9%以上,这是由于层云和卷云特殊的形态,多是中间为厚云,外围薄云环绕,并有着独特的纹理特征,最大似然值法和传统支持向量机算法在薄云检测上稍显不足,而本文方法引入纹理特征作为判读特征之一,所以能够较好地识别薄云。各方法在错误率的表现上,本文方法层云错误率控制在1.1%,其余都控制在1%以下,最大似然值的错误率在1.2%~9.2%之间,传统支持向量机算法的错误率在2.2%~4.3%之间,通过对比分析得出,错分主要出现在云层与不同透水层之间,这是因为二者具有相似的高反射光谱特征,而融入纹理特征的本文方法可以较好地解决这个问题; 本文方法最大错误率出现在层云识别上,是因为部分不透水层纹理比较平滑,与层云相似度较高。

表4 不同云检测方法精度对比

Tab.4 Comparison of accuracy of different cloud detection methods(%)

云层类型	衡量指标	最大似然值法	传统支持向量机法	本文方法	平均指标
层云	PR	95.5	97.9	99.2	97.5
	RR	69.7	85.9	97.8	84.5
	ER	9.2	3.2	1.1	4.5
卷云	PR	97.5	97.8	99.5	98.3
	RR	58.1	79.8	96.3	78.1
	ER	8.4	4.3	0.7	4.5
积云	PR	99.2	98.9	99.8	99.3
	RR	87.6	89.5	93.9	90.3
	ER	1.7	2.2	0.5	1.5
点状云	PR	99.6	99.7	99.8	99.7
	RR	80.8	90.2	95.6	88.9
	ER	1.2	4.2	0.6	2.0

新窗口打开| 下载CSV

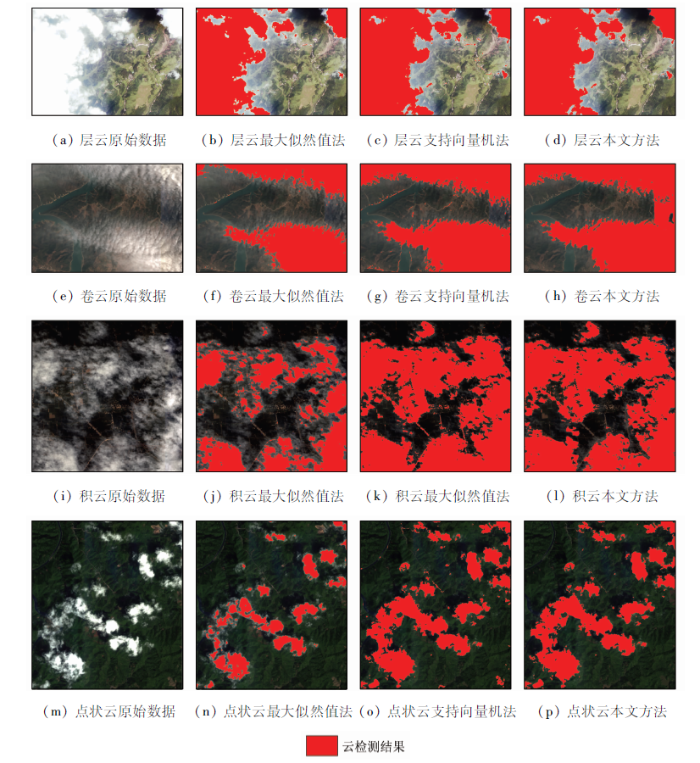

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7 不同方法检测结果

Fig.7 Detection results of different methods

4 结论

通过对国产高分一号数据进行特征分析,选取纹理特征与光谱特征并结合原始影像作为分类基础,获取规格化瓦片并对其添加标签,作为分类样本,利用非线性支持向量机在小样本分类上的优势,通过不断训练参数构建合理的分类器用于云层检测。

1)本文方法加入图像特征,在一定程度上弥补了依靠单一的光谱信息或纹理特征进行分类识别精度较低的不足,如利用卷云等高层云纹理特征明显的特点,结合纹理特征进行云检测,解决了高分一卫星数据缺少对卷云等高层云敏感的1.375 μm通道造成的检测精度不足的问题。同时分类器训练完成后,能够有较好的普适性,可以重复利用。

2)利用该方法对含有不同类型云层的高分一号8 m影像进行云检测。在一定程度上丰富了国产高分卫星多光谱数据云检测的方式方法。同时,对于其他波段较少的多光谱数据云检测研究具有一定的借鉴意义。

3)结果表明本文方法相较于传统的支持向量机和最大似然值有着明显的优势,对云层信息提取效果良好,查准率与查全率均保持在93.9%以上,错误率控制在1.1%以下,对卷云等具有明显纹理特征的云层识别效果十分突出,对薄云的识别精度也得到了很大的提升。

当然,本文方法仍有综合优化法存在的普遍问题,计算量较大,检测耗时较长。后续将针对此问题进行深入研究,结合运算量较少的物理阈值法,剔除明确非云像元的方式来减少计算量,提高检测效率。
