国土资源遥感, 2020, 32(4): 105-110 doi: 10.6046/gtzyyg.2020.04.15

技术方法

基于SAR与光学遥感数据相结合的农作物种植类型识别研究

江珊,1,2, 王春2,3, 宋宏利1, 刘玉锋2

1.河北工程大学地球科学与工程学院,邯郸 056000

2.滁州学院实景地理环境安徽省重点实验室,滁州 239000

3.南京信息工程大学遥感与测绘工程学院,南京 210044

A study of crop planting type recognition based on SAR and optical remote sensing data

JIANG Shan,1,2, WANG Chun2,3, SONG Hongli1, LIU Yufeng2

1. School of Geosciences and Engineering, Hebei University of Engineering, Handan 056000, China

2. Anhui Key Laboratory of Physical Geography and Environment of Chuzhou University, Chuzhou 239000, China

3. School of Remote Sensing and Mapping Engineering, Nanjing University of Information Engineering, Nanjing 210044, China

责任编辑: 李 瑜

收稿日期: 2020-03-2   修回日期: 2020-06-18   网络出版日期: 2020-12-15

基金资助: 国家自然科学基金面上基金项目“面向地貌形态模式识别的地形空间关系研究”.  41571398

Received: 2020-03-2   Revised: 2020-06-18   Online: 2020-12-15

作者简介 About authors

江 珊(1997-),女,硕士研究生,主要从事3S集成应用与智能分析技术研究。Email:1140256429@qq.com。

摘要

为了得到合适的遥感数据来获取植物的生长信息从而对农作物种植类型进行识别,以安徽省滁州市全椒县为研究区,选择SAR(GF-3)数据和光学遥感数据作为数据源,将SAR数据与光学数据进行融合,并把SAR数据分类结果、光学数据分类结果与融合后的数据结果进行对比分析,从而对农作物种植类型识别进行研究。通过分类结果数据对比三者数据发现,在农作物识别中,SAR数据能够很好地辅助光学影像用于农作物种植类型; SAR数据与光学遥感数据的融合对研究区的农作物有很好的识别效果。

关键词： 合成孔径雷达(SAR) ; 农作物识别 ; 融合 ; 分类

Abstract

In order to acquire the appropriate remote sensing data to obtain the plant growth information and identify the planting types of crops, the authors chose Quanjiao of Chuzhou in Anhui Province as the research area and the SAR (GF-3) data and optical remote sensing data as the data source to fuse optical data with the SAR data and make a comparative study of data classification results, optical and SAR data classification results and the data fusion results so as to conduct crop type identification. The comparison of the data of classification results reveals that SAR data can be used as a good auxiliary optical image for crop planting types in crop recognition. The fusion of SAR data and optical remote sensing data has a good identification effect on crops in the research area.

Keywords： synthetic aperture Radar (SAR) ; crop recognition ; fusion ; classification

PDF (6183KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

江珊, 王春, 宋宏利, 刘玉锋. 基于SAR与光学遥感数据相结合的农作物种植类型识别研究. 国土资源遥感[J], 2020, 32(4): 105-110 doi:10.6046/gtzyyg.2020.04.15

JIANG Shan, WANG Chun, SONG Hongli, LIU Yufeng. A study of crop planting type recognition based on SAR and optical remote sensing data. Remote Sensing for Land & Resources[J], 2020, 32(4): 105-110 doi:10.6046/gtzyyg.2020.04.15

0 引言

识别和分类农作物种植类型是农业遥感的基础,为了能够及时、准确地获取农作物的生长状态和分布,首先需要对农作物种植类型进行识别研究。目视解译是常规提取农作物信息时主要采用的方法[1],但目视解译的工作量大、工作效率低且周期长,在低空间分辨率的遥感图像中运用目视解译方法来识别农作物种植类型更是十分困难。此外,遥感图像的分类精度会因为大气状况、光照条件以及云等的影响而受到限制。合成孔径雷达(synthetic aperture Radar,SAR)具有不受云雨天气影响,全天时、全天候监测等优点,可以使农情遥感监测不受天气的影响[2]。

Gang等[3]通过融合MODIS和 RADARSAT-2遥感影像对草地和苜蓿进行了区分,结果表明光学遥感影像和雷达遥感影像的联合应用可有效地提高作物识别精度; Jia等[4]利用ENVISAT-ASAR和Terra-SAR数据,对我国北方旱地作物冬小麦和棉花进行了识别和分类, 结果表明雷达数据可作为作物识别的有效遥感数据源。将SAR雷达数据与光学遥感数据相结合,能够为农作物遥感识别研究提供强有力的数据保障和技术支持[5],因此SAR数据被广泛应用于农作物监测与估产。根据各类农作物在不同生长阶段的结构特征差异,本文利用SAR遥感数据与光学遥感数据进行波段组合、数据融合用于农作物分类研究,以期充分利用SAR数据所含有的作物细节信息,改进和提升光学遥感的分类精度。

油菜是我国主要油料作物,我国更是世界小麦产量第一大国[6]。本文主要研究小麦以及油菜的识别,主要包括: ①基于光学遥感最大似然分类法的农作物识别; ②基于SAR后向散射特征的农作物识别; ③SAR与光学遥感数据联合识别。通过对光学遥感数据农作物类型识别结果和SAR数据农作物类型识别结果在精确度上的对比研究,比较2类传感器方式在作业监测和感应上的各自优点以及不足。

1 研究区概况与数据源

1.1 研究区概况

以安徽省全椒县为研究区(图1),其地处安徽省东部,滁州市南部,介于安徽省会合肥和江苏省会南京之间,江淮分水岭南侧。属亚热带向暖温带过渡性气候,春季温和多变,夏季炎热多雨,秋季天高气爽,冬季寒冷干燥,常年风向多为东北风。全椒县地势复杂多样,分布有山地丘陵及平原; 水系资源丰富,有河流、湖泊等; 在丰富环境的基础上,农作物种植同样较为多样,有油菜、水稻、小麦等多种农作物。本文选择以小麦、油麦为主要实验对象。

图1

新窗口打开| 下载原图ZIP| 生成PPT

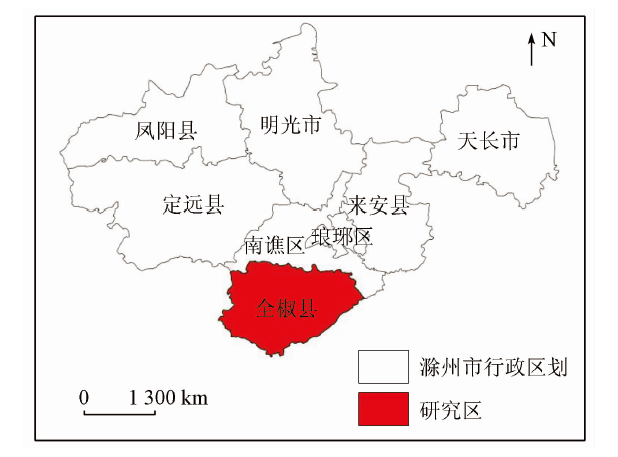

图1   研究区位置示意图

Fig.1   Schematic diagram of study area


1.2 数据源

本文研究使用的数据为GF-1和GF-3影像。GF-1数据成像于2018年5月23日,图像空间分辨率为16 m,图像清楚,云量偏少,质量良好。GF-3数据成像于2018年1月14日,图像空间分辨率为8 m,图像清楚,云量偏少,质量良好。

1.3 数据预处理

GF-1数据的处理步骤包括: 大气校正、影像裁剪与拼接等工作。

SAR数据初步处理有滤波处理、极化处理等,GF-3数据的处理过程主要在PIE软件中进行。SAR遥感数据因为不同误差源的客观性和复杂性,需要对数据进行辐射定标来将信号转变成满足条件的散射系数。为了保障视觉效果,还需要对多个独立样本进行多视处理和滤波处理[7,8,9]。由于所选研究区的地表比较粗糙,有树木、农作物等类型,因此实验选用了回波信号与入射角无关的HH全极化方式。如图2的红框部分为精细分类的研究区域。本文在目视解译地块的支持下,将实地观测的数据作为训练样本,采用最大似然法完成地物分类。

图2

新窗口打开| 下载原图ZIP| 生成PPT

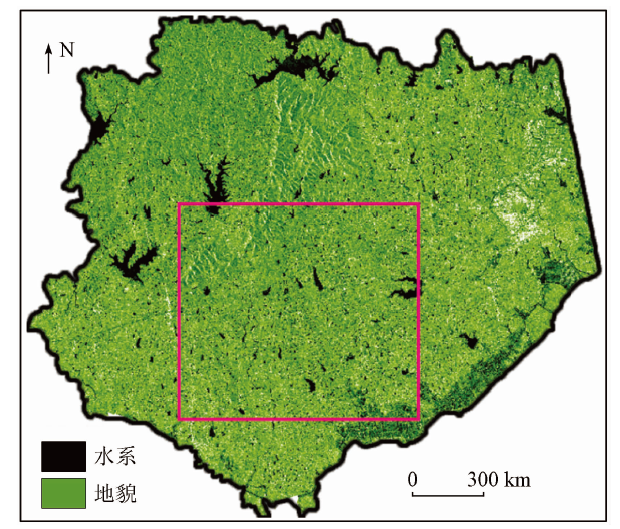

图2   SAR数据处理后研究区域

Fig.2   Research area after SAR data processing


2 农作物种类判定

本文以实地观测数据为依据,对小麦、油菜2种农作物类型进行识别研究。同时,将实地观测数据中不同类型农作物的地理位置与光学遥感数据和SAR数据的区域进行对应和匹配,从而确定当前区域的农作物种植类型,得到分类结果。

2.1 光学遥感数据分类

光学遥感数据分类主要采用监督分类(训练分类法)法完成。表1为选择的8个样点读数,从中能够直观地感受小麦以及油菜的反射率具体差值。小麦、油菜以及居民地、林地的各波段光谱反射率曲线如图3所示。在ENVI软件中用第4,3,2波段合成光学遥感数据,能够观察到红色的林地、白色的居民地,但无法识别具体的小麦和油菜,此时需要利用图3的波段走向和目视解译法区分小麦和油菜。

表1   小麦、油菜各波段反射率值

Tab.1  Reflectance value of wheat and rape of different waves

农作物波段1号2号3号4号5号6号7号8号
油菜蓝光波段626631672672710728730769
小麦蓝光波段493540552557560562563592
油菜绿光波段9289799929921 0101 0271 0591 167
小麦绿光波段685728734762777835836869
油菜红光波段1 2931 3271 3471 3791 3911 4191 4851 496
小麦红光波段1 0201 0271 0411 0681 1931 1961 1981 250
油菜近红外波段2 5132 5262 6052 6602 6662 6812 6902 749
小麦近红外波段1 7311 9092 0702 3732 4392 5872 6542 630

新窗口打开| 下载CSV


图3

新窗口打开| 下载原图ZIP| 生成PPT

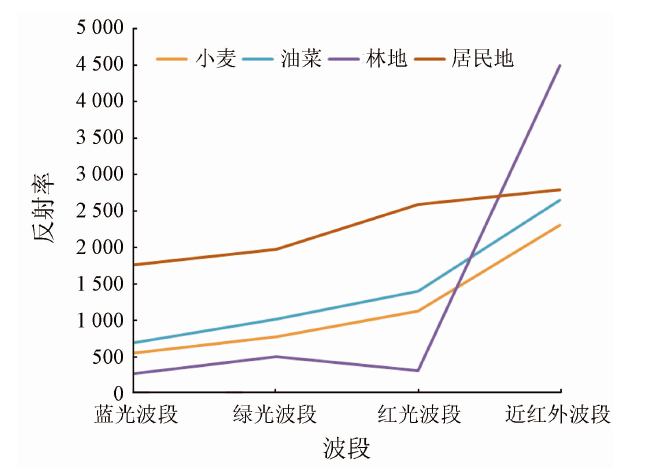

图3   农作物各波段光谱反射率曲线

Fig.3   Spectral reflectance curve of crops


研究采取野外调查和目视解译相结合的方法,直接在ArcGIS软件上获取标准样本集。根据野外调查,居民地、小麦、油菜、水体和林地被确定为最终的分类类型。全椒县的农作物主要有小麦和油菜,二者属于同期作物,其他作物分布较少且分布分散。采用同一套样本点数据对光学影像上的光谱信息进行统计分析,但5月份影像中的小麦和油菜特征十分接近,不容易区分。最终生成光学遥感分类结果如图4所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

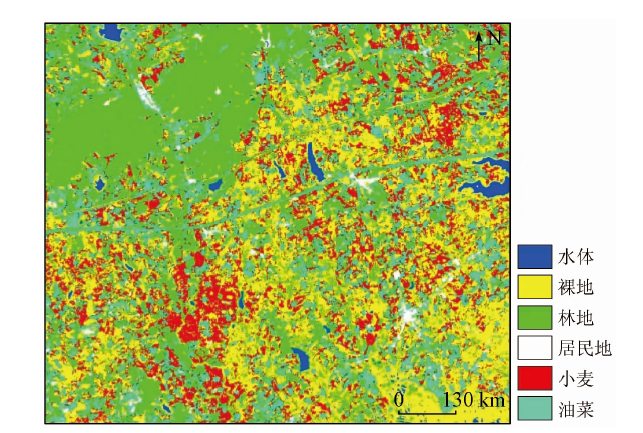

图4   研究区域光学遥感分类结果

Fig.4   Regional achievement by optical remote sensing classification


2.2 SAR数据分类

结合训练样本,掌握不同种类的相应散射系数,获得不同种类相应系数的时相演变特征,小麦等作物在极化处理后的系数情况见表2。SAR数据在ENVI软件中打开是无法观察得到林地、居民地、油菜、小麦等地物类型的,需要利用图5的后向散射走向来判断具体地区的作物类型。采用最大似然分类法, 基于SAR数据最终生成的分类结果如图6所示。

表2   小麦、油菜不同极化后向散射对比

Tab.2  Comparison of backscatter of wheat and rape with different polarization

土地覆盖
类型		1月中旬2月中旬3月中旬4月中旬5月中旬
VVVHVVVHVVVHVVVHVVVH
小麦-8.2-14.8-9.6-15.5-11.1-16.2-11.9-16.0-10.0-13.9
油菜-5.4-12.4-6.4-12.7-7.4-12.8-6.3-11.4-5.3-10.9

新窗口打开| 下载CSV


图5

新窗口打开| 下载原图ZIP| 生成PPT

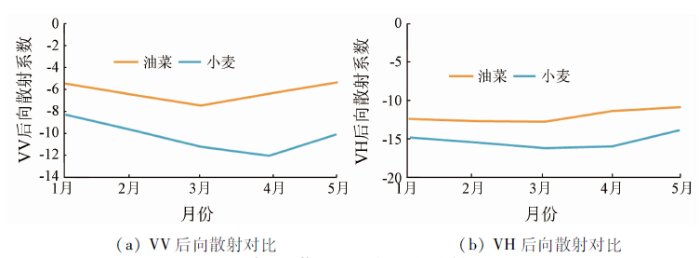

图5   小麦、油菜不同极化后向散射折线图

Fig.5   Line chart of different polarization backscattering of wheat and rape


图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   SAR数据分类后局部成果

Fig.6   Local result by SAR data classification


2.3 光学遥感数据与SAR数据融合

综合以上研究可以发现,光学遥感信息面临的天气干扰作用明显,当云、雾等在信号传播路线上形成一定规模,会导致图像的不准确或者被遮盖且分辨率不够、图像纹理弱等方面的不足[10,11,12]。 SAR数据存在无法反映多光谱图像丰富信息的特性等方面的不足。鉴于此,本文尝试将二者结合进行农作物类型识别,结合后的图像能够反映出更多农作物、植被等信息,同时保留SAR图像纹理强等优于光学图像的特性,也保留了多光谱图像的色调、饱和度信息丰富的特性。

本文选择HSV和Gram-Schmid 2种融合方法进行比较,从而优选其一。图7为数据整合前后对比,图8和图9分别为基于HSV法和基于Gram-Schmid法融合的图像分类后局部结果。实验表明,2种方法都能丰富融合后的图像信息,使图像的高亮度部分越亮而低亮度部分越暗,色彩对比突出。居民地和林地部分色调以及纹理都十分突出,但在农作物、部分裸地和草地等地物的区分时,由于色调十分接近,可能会难以区分。Gram-Schmid方法的效果明显超过HSV方法。Gram-Schmid方法在保留多光谱规律的基础下,添加了SAR高分辨信息的积极性能,在分辨率、纹理特征等诸多方面是HSV方法不能相提并论的。2种方法相比,Gram-Schmidt法在空间纹理与光谱高保真方面相对较好,这是由于Gram-Schmidt法是所有波段都参与融合,在波谱信息的损失方面比较小的原因。

图7

新窗口打开| 下载原图ZIP| 生成PPT

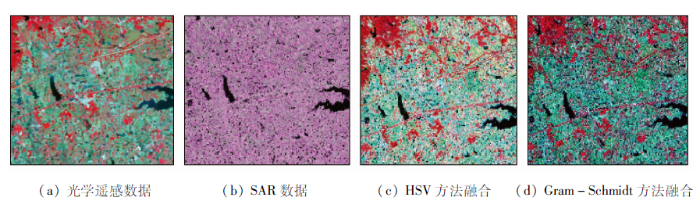

图7   数据融合前后对比

Fig.7   Comparison before and after data fusion


图8

新窗口打开| 下载原图ZIP| 生成PPT

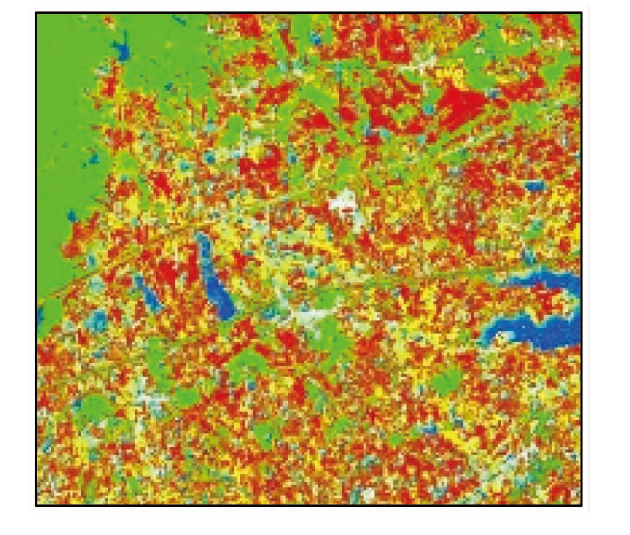

图8   基于HSV法融合图像分类后局部结果

Fig.8   Local result after image classification fusion based on HSV method


图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   基于Gram-Schmid法融合图像分类后局部结果

Fig.9   Local result after image classification based on Gram-Schmid fusion


3 精度评价

3.1 精度评价方法

本文研究采用实地GPS调研以及目视解译融合的方式,直接获取标准样本集[10]。在2018年5月8日进行实地调研。在目视方法的支持下,结合相应范围的比重掌握了不同种类的数目,并一共形成了28 169个相应像素点。运用随机的方式选定大约样本集的50%为训练样本(表3),另外的一半用来分析精度(表4)。借助混淆矩阵对分类结果进行评估研究,评估指标主要为整体分类精度和Kappa系数等。

表3   参考地物的训练和验证样本像素数

Tab.3  Pixel number of training and verification samples for reference figures(个)

土地覆盖类型训练样本像素数验证样本
水体5 1814 565
裸地1 6051 422
林地3 7813 238
居民地2 0712 272

新窗口打开| 下载CSV


表4   小麦及油菜的训练和验证样本像素数

Tab.4  Pixel number of training samples and validation samples of wheat and rape(个)

土地覆盖类型训练样本像素数验证样本
小麦2 003277
油菜976778

新窗口打开| 下载CSV


3.2 分类结果的精度评价

采用建立分类的混淆矩阵,从而评价分类结果的精度(表5)。

表5   分类精度评价

Tab.5  Classification accuracy evaluation

类别光学SARHSV融合Gram-Schmidt
融合
小麦用户精度/%41.2427.8480.3663.66
油菜用户精度/%37.1014.6796.7969.32
小麦漏分误差/%43.0451.1712.5224.51
油菜漏分误差/%64.6573.2630.6141.79
小麦制图精度/%56.9648.8387.4875.49
油菜制图精度/%35.3526.7469.3958.21
总体分类精度/%73.0258.5786.2996.20
Kappa系数0.659 70.477 20.816 40.949 0

新窗口打开| 下载CSV


由表5可知,光学遥感数据分类后和SAR遥感数据分类后的Kappa系数均小于0.8,分类精度一般。采用HSV法融合的数据分类后和采用Gram-Schmidt法融合的数据分类后的Kappa系数均大于0.8,分类数据和检验数据的一致性较高。综上可知,Gram-Schmidt法融合的数据分类后的精度最高,SAR数据分类后的精度最低。分类结果见图10,局部结果见图11。

图10

新窗口打开| 下载原图ZIP| 生成PPT

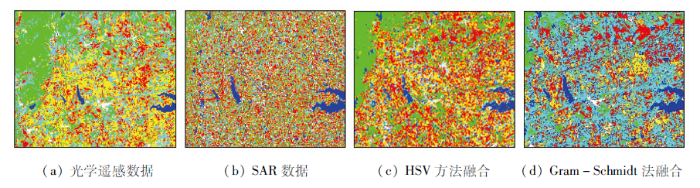

图10   分类结果

Fig.10   Classification results


图11

新窗口打开| 下载原图ZIP| 生成PPT

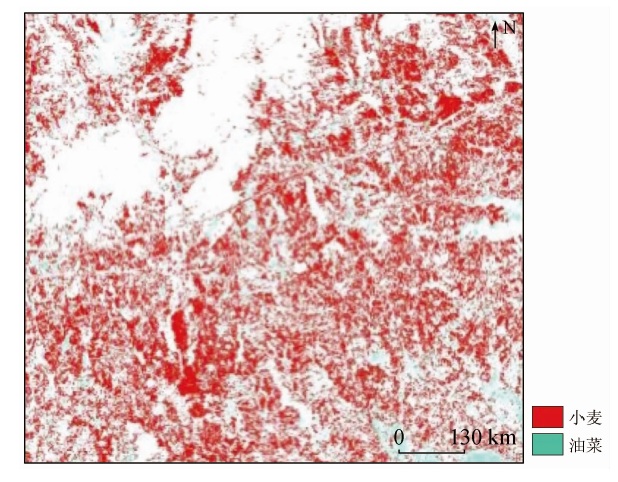

图11   小麦和油菜分类局部结果

Fig.11   Local results of wheat and rape classification


4 结论

1)3种数据中,基于SAR数据得到分类结果精度较低,Kappa系数在0.5以下。之所以出现这种情况,一方面是因为SAR图像与一般常见光学图像的成像原理存在着很大的不同,SAR在接收并处理复杂信号时,不可避免地存在一些杂乱的斑点噪声,从而影响了人们对地物场景的识别; 另一方面是SAR图像上产生的透视收缩、叠掩和阴影等几何形变现象,使得SAR图像的几何纠正和数据分析更加复杂。实验使用的样本数据是安徽省滁州市全椒县的农作物种植实地勘察数据,全椒县的小麦和油菜的种植没有明显的分界线,且有许多稻茬、裸地、杂草等地块。由于SAR数据对这些有明显界限地物的检测与识别能力强,从而降低了对小麦和油菜的区分精度。

2)SAR与光学遥感数据经Gram-Schmidt融合后的图像的分类结果较为理想。总体精度达到96.20%,Kappa系数为0.949 0。与光学遥感数据分类以及SAR数据分类后的精度进行对比,精度皆大于单独进行分类的2类。根据实验结果可知,在Gram-Schmidt方法下融合光学数据与SAR数据后生成的图像,不仅具有光学遥感数据的多光谱特征,还有SAR数据的高空间分辨率。视觉上清晰明了,克服了光学遥感图像放大视觉模糊,以及SAR数据无多光谱、图像显示单一的问题,从而可以清晰直观分辨出地物。因此,融合光学数据与SAR数据后的数据分类精度,高于单独使用光学遥感数据分类的结果,也高于单独使用SAR数据分类的结果。融合光学数据与SAR数据后的数据对于小麦、油菜的分类具有一定程度的改善和提高,不同融合方法的融合精度也有所不同,还需要未来继续积极探索。
