国土资源遥感, 2020, 32(4): 190-198 doi: 10.6046/gtzyyg.2020.04.24

技术应用

工业热异常环境效应分析

谷艳春,1, 孟庆岩,2, 胡蝶2, 周小成1

1.福州大学数字中国研究院(福建),福州 350002

2.中国科学院遥感与数字地球研究所,北京 100094

Analysis of environmental effects of industrial thermal anomalies

GU Yanchun,1, MENG Qingyan,2, HU Die2, ZHOU Xiaocheng1

1. The Academy of Digital China, Fuzhou University, Fuzhou 350002, China

2. Institute of Remote Sensing and Digital Earth, Chinese Academy of Science, Beijing 100094, China

通讯作者: 孟庆岩(1971-),男,博士,研究员,主要研究方向为城市陆表环境。Email:mengqy@radi.ac.cn。

责任编辑: 陈 理

收稿日期: 2019-12-10   修回日期: 2020-03-18   网络出版日期: 2020-12-15

基金资助: 国家高分辨率对地观测重大科技专项项目“高分环境监测综合验证和应用示范”.  05-Y30B01-9001-19/20-1
三亚市科技成果转化项目“三亚市城市热污染遥感监测技术”.  2017CZ07
海南省重点研发计划项目“基于高分辨率数据的农业陆表环境关键参量遥感提取技术”.  ZDYF2018231

Received: 2019-12-10   Revised: 2020-03-18   Online: 2020-12-15

作者简介 About authors

谷艳春(1993-),女,硕士研究生,主要研究方向为城市热环境。Email:1023654239@qq.com。

摘要

工业作为影响城市热环境的重要机制之一,准确检测出引起热异常的工厂,分析工业热异常对局域热环境的影响力度,对科学规划工业建设、改善城市热环境具有重要意义。基于不同季节的Landsat8数据,采用辐射传输方程法反演地表温度,对比在热场变异指数基础上以不同分级方式进行热异常检测的方法,并依据较高精度的检测结果进行局域热环境效应分析。结果表明: 四级法更适合工业热异常检测研究; 工厂生产规模与其对应热异常斑块面积呈正比关系,工厂生产规模面积每增加5.8 km2,热异常斑块面积平均增加0.18 km2; 工业热异常对局域建设用地和非建设用地均有热环境效应,对建设用地的增温作用随着距离越远作用越小,对1 km范围内的非建设用地增温作用明显。研究成果可为工业热异常检测、分析工业热异常对局域环境效应提供参考。

关键词： 工业热异常 ; 热环境效应 ; 热场变异指数 ; 辐射传输方程 ; 遥感

Abstract

As one of the important mechanisms affecting urban thermal environment, industry accurately detects factories that cause thermal anomalies, and analyzes the impact of industrial thermal anomalies on local thermal environment, which is of great significance for scientific planning of industrial construction and improvement of urban thermal environment. Based on the Landsat8 data of different seasons, this paper uses the radiation transmission method to invert the surface temperature, compares the thermal anomaly detection method based on the thermal field variation index, and performs the local thermal environment effect analysis based on the higher precision detection results. The results are as follows: ① The four-stage method is more suitable for industrial thermal anomaly detection research. ②The scale of the factory production is directly proportional to the area of the corresponding thermal anomaly plaque. For every 5.8 square kilometers of factory production scale, the average thermal plaque area increases by 0.18 square kilometers. ③Industrial thermal anomalies have thermal environmental effects on local building and nonbuilding, the effect of warming on building is smaller with distance, and the effect of temperature increase on nonbuilding in the 1 km range is obvious. The research results can provide reference for industrial thermal anomaly detection and analysis of the effects of industrial thermal anomalies on the local environment.

Keywords： industrial thermal anomaly ; thermal environment effect ; thermal field variation index ; radiative transfer equation ; remote sensing

PDF (5448KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

谷艳春, 孟庆岩, 胡蝶, 周小成. 工业热异常环境效应分析. 国土资源遥感[J], 2020, 32(4): 190-198 doi:10.6046/gtzyyg.2020.04.24

GU Yanchun, MENG Qingyan, HU Die, ZHOU Xiaocheng. Analysis of environmental effects of industrial thermal anomalies. Remote Sensing for Land & Resources[J], 2020, 32(4): 190-198 doi:10.6046/gtzyyg.2020.04.24

0 引言

我国作为世界上最大的发展中国家,目前正处于工业化进程中。工业化水平从1990年的36.1%上升到2011年的41.3%[1]。但迅速工业化在推动文明、促进经济发展的同时[2],由工业排放引起的热异常问题日益突出,且因工业区以集中分布的形式排放废热,致使城市生态热环境化更加严重[3,4]。同时,由工业热异常引发的局域热环境变化问题也越来越突出[5]。因此,准确检测出引起热异常的工厂并准确分析其对局域热环境的效应,不仅为评估工业对城市热环境的影响提供准确信息,对科学规划工业建设、改善城市热环境具有重要意义。

现有的热异常检测方法可分为4类: 与实际温度做差法、等间距分级法、均值-标准法和热岛强度法。与实际温度做差法是将高出天气预报的温度值作为热异常[6],此方法可检测出高出实际温度的高温区,但存在大量冗余结果; 等间距分级法是基于密度分割技术将地表温度按相等间距分割为若干个区间,并根据不同区间定义不同热岛效应,取热岛效应最强的区域为热异常区[7],该方法一定程度上可以反映地表温度的空间分布[8]; 均值-标准差法以地表温度的均值与标准差的倍数关系为切入点进行等级划分[9],此方法在对比分析不同时相区域热岛演变过程中,可以消除不同时相的差异; 热岛强度法主要是根据地表平均温度计算热岛强度值,并采用不同分割方法将热岛强度值分割成若干份,取热岛强度值最大的区域为高温异常区,此方法的精度较高[10,11]。但以上4种方法均是在地表温度基础上进行热异常的界定,未从地表温度中提升热异常的显著性。而孙飒梅等[12]提出的热场变异指数,将地表温度进行归一化处理,以提高地表温度图中热异常像元的显著性。后经多位学者基于该指数进行热异常检测的相关研究,证明该指数的有效性[13,14,15]。因此,本文在基于该指数的不同分级中选取最佳工业热异常检测方法。

综上,本研究以工业为主导产业的茌平县为研究区,基于多时相Landsat8遥感影像数据,运用辐射传输方程法反演地表温度。对比基于热场变异指数的不同分级法,优选最佳分级法,并进而分析工业热异常对局域热环境的效应。

1 研究区概况及数据源

本文研究区茌平县(N36°22'~36°45',E115°54'~116°24')隶属山东省聊城市,如图1。2017年,首次入围全国工业百强县第85位。2018年,入选年度全国综合实力百强县市(第67位)、投资潜力百强县市、绿色发展百强县市、全国新型城镇化质量百强县市。同年11月,入选2018年工业百强县(市)第81位。

图1

新窗口打开| 下载原图ZIP| 生成PPT

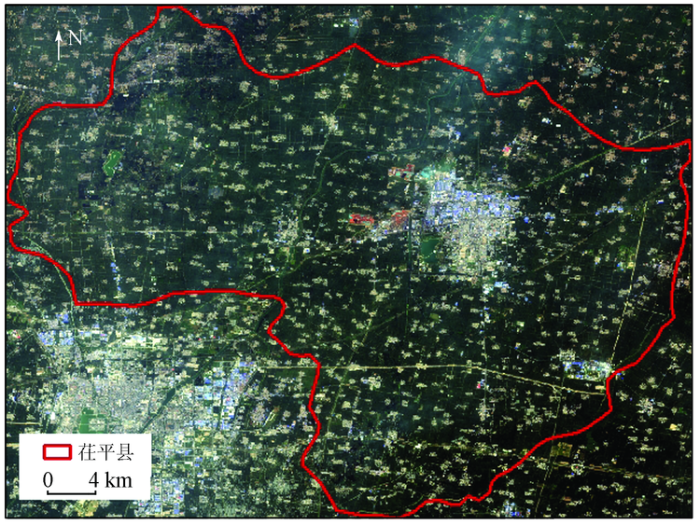

图1   研究区位置示意图

Fig.1   Location of study area


2013年2月11日,美国宇航局成功发射的Landsat8卫星携带有2个主要载荷: 陆地成像仪(operational land imager,OLI)和热红外传感器(thermal infrared sensor,TIRS)。TIRS具有2个热红外波段,B10(10.6~11.2 μm)和B11(11.2~12.5 μm),这2个波段与MOD11A1的热红外波段31和32的波宽以及中心波长基本一致,因此本文使用MOD11A1为验证数据。本文使用的Landsat8遥感影像数据因B11的定标出现问题[16],故本文利用B10单波段反演地表温度,所用Landsat8影像数据均可在美国地质勘探局网站(https: //earthexplorer.usgs.gov/)获取。

2 研究方法

2.1 地表温度反演

辐射传输方程法精度高、所需参数信息少且易获取,是一种常用地表温度反演方法[17],故本文采用辐射传输方程法反演地表温度(图2)。

图2

新窗口打开| 下载原图ZIP| 生成PPT

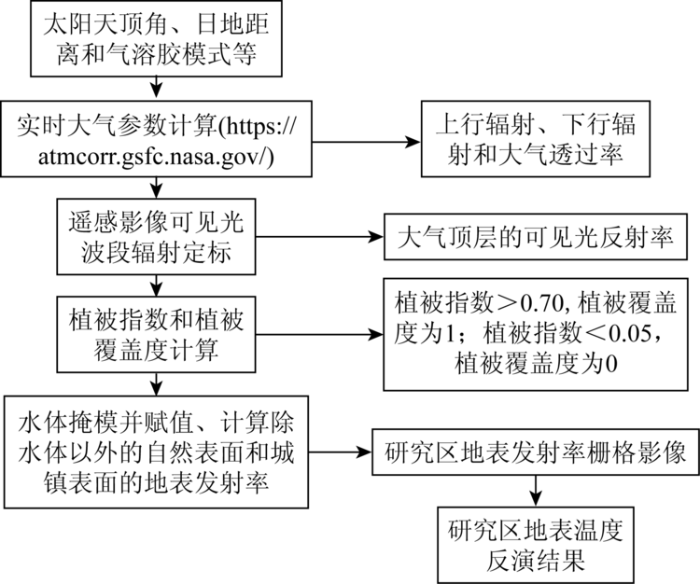

图2   辐射传输方程法地表温度反演流程

Fig.2   Flow chart of radiative transfer equation method


2.1.1 辐射传输方程法原理

热红外辐射能量在传输过程中,卫星传感器接收到的热红外辐射亮度值由3部分组成[18]。辐射传输方程表达式为:

Lsensor=[εB(Ts)+(1-ε)L↓]τ+L↑,

式中: Lsensor为表观辐射亮度; ε为地物比辐射率; Ts为地表温度; B(Ts)为根据普朗克定律推导得到的黑体的热辐射强度; L↓为大气下行辐射; τ为大气透过率; L↑为大气上行辐射。因此,已知地表辐射率,便可计算出 B(Ts),根据普朗克定律求解地表温度 Ts,实现地表温度反演,即

Ts=K2/ln[K1/B(Ts)+1],

式中 K1和 K2分别为TIRS传感器特定的定标常数,分别为774.89和1 321.08。

由式(1)—(2)可知,辐射传输方程法还需要2类参数: 大气剖面参数和地表比辐射率。大气剖面参数 L↓, L↑和 τ均可由成像时间和中心经纬度代入前文所述的大气计算网站获得,地表比辐射率估算在2.1.2节中介绍。

2.1.2 地表比辐射率估算

地表比辐射率表征地面物体向外辐射电磁波的一种能力,定义为物体在确定的温度、波长处的辐射出射度与黑体在同温度、同波长处的辐射出射度的比值[19]。Van等[20]首次发现归一化差值植被指数(normalized difference vegetation index, NDVI)和地表比辐射率间存在对数关系,提出了Van半经验公式,即

NDVI=Rnir-RredRnir+Rred,
ε=1.009 4+0.074ln(NDVI)

式中: Rnir为Landsat8影像的近红外波段反射率; Rred为Landsat8影像的红光波段反射率。

由于地表物质结构复杂性,从遥感尺度大体分为3种类型: 水体、城镇和自然表面[21]。而水体像元的地表比辐射率很高,与黑体的比辐射率较为相似,因此,在估算水体比辐射率时常被赋值为0.995[22],自然表面和城镇像元的地表比辐射率估算公式分别为:

esurface=0.9625+0.0614Pvege-0.0461Pvege2,
ebuilding=0.9589+0.086Pvege-0.0671Pvege2,

式中: esurface为自然表面像元的地表比辐射率; ebuilding为城镇像元的地表比辐射率; Pvege为植被覆盖度。 Pvege计算公式为[23]:

Pvege=NDVI-NDVIsoilNDVIvege-NDVIsoil2,

式中: NDVIvege为影像中纯植被像元的NDVI值; NDVIsoil为影像中纯土壤像元的NDVI值。当某个像元的 NDVI大于0.70时, Pvege取值为1; 当 NDVI小于0.05时, Pvege取值为0; 当 NDVI介于0.05~0.70之间时,则分别将 NDVIvege和 NDVIsoil取值0.70和0.05[24],并利用式(7)估算影像的植被覆盖度。

2.2 热场变异指数

孙飒梅等[12]根据马蔼乃[25]在遥感信息模型研究中所提出的地理相似准则,提出以相对亮温定量分析热异常强度,并首次将城市热异常强度作为城市生态环境状况的监测指标之一。张勇等[26]将此方法称为热场变异指数法。

热场变异指数法的计算过程为: 先将研究区域的逐像元地表温度和研究区域的平均温度相减; 然后将相减所得值与研究区平均温度进行比值运算,用比值结果来描述该点的热异常强度情况[27]。其中,热场变异指数的计算公式为:

HI= Ti-TmeanTmean,

式中: HI为热场变异指数; Ti为逐像元的地表温度; Tmean为研究区的平均地表温度。

整理基于热场变异指数的分级法发现: 孙飒梅等[12]采用阈值法将热场变异指数分为6个等级,同时将该等级作为城市环境质量的一个生态指标等级; 罗小波等[13]为反映热岛等级的空间分布,根据实际情况确定4级划分指标; 张宇等[14]依据热场变异指数更能直观表达热岛强度的大小和变化的优势,将热场变异指数按阈值划分为4个等级; 王宏博等[15]和武文昊等[10]根据计算的相对地温和较常用的热岛强度划分等级,将其分为5个等级; 陶于祥等[11]借助热场变异指数将地表温度进行标准化处理,将热场变异指数划分为5个等级。

2.3 建设用地提取

为探究工业热异常对局域热环境的效应,在距离工业热异常区1~5 km范围内提取建设用地和非建设用地。具体方法如下,为区别2种用地类型,使用建设用地指数(index-based built up index,IBI)来提取建设用地。该指数主要有以下3个指数构成: 土壤调节植被指数(soil adjusted vegetation index, SAVI)、改进归一化差异水体指数(modified normalized differences water index, MNDWI)和归一化建筑指数(normalized differences built-up index, NDBI)[28]。IBI能清楚地将城市3个主要组成部分的光谱集群区别开: 建设用地、植被和水。其计算方法见参考文献[28]。代颖懿等[29]也选取Landsat影像分析了国内外建设用地提取指数,并用同期QuickBird和Google Earth影像辅以验证。研究结果表明,IBI精度较高,达到92%,建议提取建设用地优选IBI,因此本文也采用IBI提取建设用地(图3)。

图3

新窗口打开| 下载原图ZIP| 生成PPT

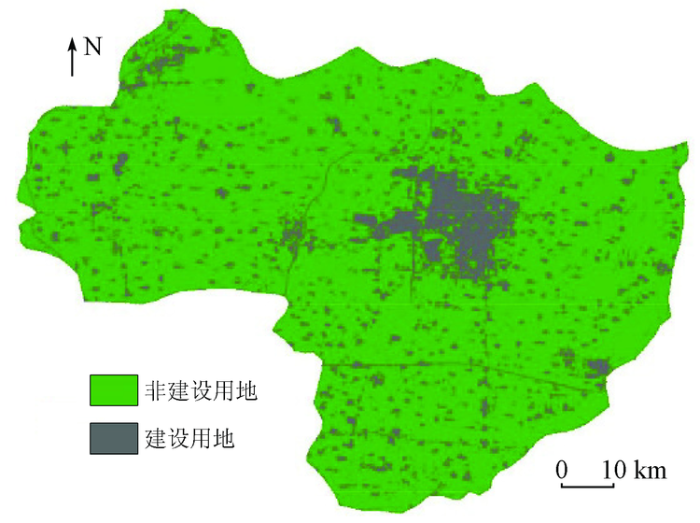

图3   茌平县建设用地和非建设用地空间分布

Fig.3   Distribution of building and nonbuilding areas in Chiping County


3 结果与分析

3.1 热场变异指数计算

孙飒梅等[12]设置的分级阈值均较小,致使大量热异常冗余结果。张宇等[14]分级中的最后一级与罗小波等[13]分级中最后一级的阈值一致,因此,本文结果中只展示罗小波等[13]分级法的结果。夏季的热场变异指数最大值为0.46,秋季的最大值为0.45,均未达到陶于祥等[11]分级中最后一级的阈值,说明该方法不适用于本文的工业热异常检测。因此,本文依据罗小波等[13]四级法和王宏博等[15]五级法进行工业热异常检测。为对比分析这2种方法的检测精度,本文采用直观定性评价与精度分析相结合的方法进行综合评价。且多期冬季影像的热场变异指数结果精度极低,因此本文不再对冬季时相的研究结果展开讨论。

3.1.1 直观定性评价

为直观对比四级法和五级法的优劣,研究选取了信源大铝厂(36.579 6°N,116.168 6°E)作为对比对象。为对比热异常检测结果,春季选取该厂扩建前的影像,夏季和秋季为扩建后的影像,如图4所示,叠加在工厂示意图层上的红色区域为2种方法检测到的热异常。从图4来看,四级法和五级法的检测差异具体表现为: ①春季,2种方法检测的热异常边界与炼铝房轮廓重合度均较低,但在上侧,四级法较一致; ②夏季,2种方法的重合度仍极低,初步推断因为当天生产量低所致; ③秋季,2种方法的重合度均较高。且四级法的重合度高于五级法。综上可得,四级法更适用于研究区热异常检测。

图4

新窗口打开| 下载原图ZIP| 生成PPT

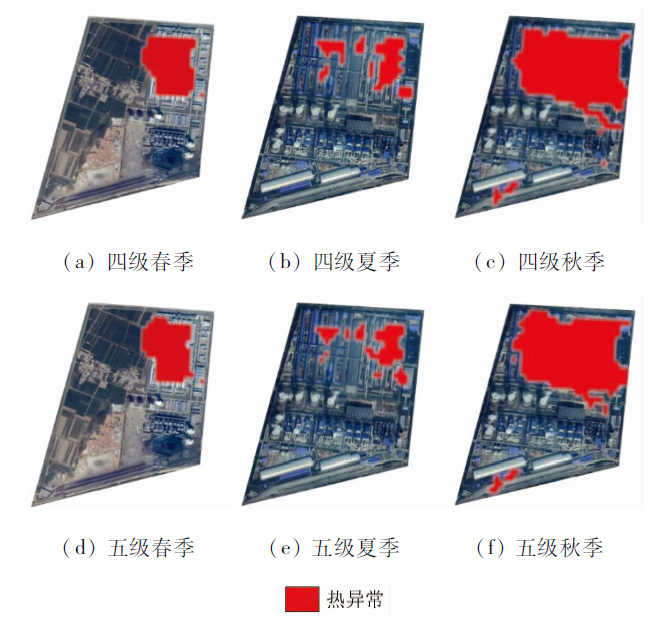

图4   茌平县信源大铝厂热异常检测结果

Fig.4   Thermal anomaly detection partial result in Xinyuan Aluminum factory of Chiping County


3.1.2 精度评价

本文利用自身检测比率和工厂个数占比[30]指标对四级法和五级法的检测结果进行定量化评估分析。

结合高空间分辨率且坐标无偏移的Google Earth影像,辅以有在线地名的百度地图,利用人工判读方式识别出茌平县进行工业改建前有84个工厂,改建后有62个工厂。同时采用自身检测比率和工厂个数占比作为评价指标,自身检测比率是检测的正确个数与检测总个数之比,工厂个数占比是检测的正确个数与工厂总个数之比。结果如表1所示: ①春季,四级法的自身检测比率与工厂个数占比均较大; ②夏季,四级法和五级法的自身检测比率虽一致,但四级法的工厂个数占比较大; ③秋季,虽然五级法的自身检测比率较大,但2种方法的工厂个数占比相同。综上,四级法更适用于工业热异常的检测。

表1   检测精度定性对比分析

Tab.1  Qualitative contrast analysis of extraction accuracy

季节方法检测总
个数		检测正
确个数		自身检测
比率/%		工厂个数
占比/%
春季四级法1608050.0094.12
五级法1637747.2491.67
夏季四级法404010064.52
五级法383810061.29
秋季四级法746182.4398.39
五级法696189.2998.39

新窗口打开| 下载CSV


3.2 地表温度结果验证及空间分布特征

为对温度反演结果(图5)进行精度验证,以对应时段的MOD11A1日温度产品进行交叉验证。精度对比结果如图6所示。

图5

新窗口打开| 下载原图ZIP| 生成PPT

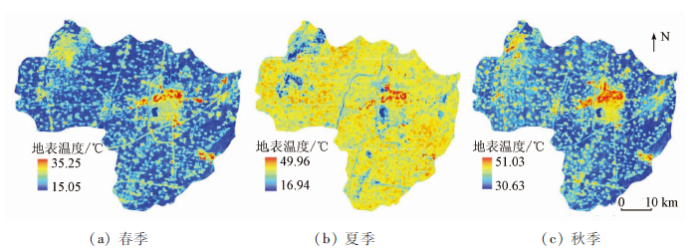

图5   茌平县温度反演结果

Fig.5   Land surface temperature of Chiping County


图6

新窗口打开| 下载原图ZIP| 生成PPT

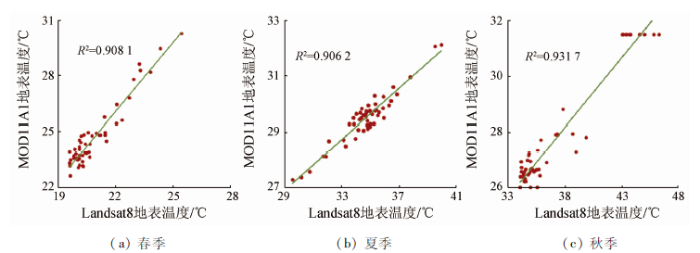

图6   Landsat8与MODIS地表温度精度对比

Fig.6   Comparison of land surface temperature of Landsat8 and MODIS


由图6可见,Landsat8数据反演的地表温度与MOD11A1日温度产品的地表温度相关系数 R2在春季为0.908 1,夏季为0.906 2,秋季为0.931 7,两者关系显著。因此,表明本文反演的地表温度结果具有一定的可信度,可以作为下一步研究的数据。

从地表温度空间分布格局可以看出(图5),城区地表温度明显高于周边郊区,城区内的工业区地表温度明显高于其他功能区,形成岛中岛的高温区域,且界限清晰。表明工业热异常不仅确实存在,且十分明显。

基于茌平县秋季四级法结果,计算不同等级的面积和比例(表2),分析地表温度空间分布特征(图7)。结合表2和图7可以看出,工业热异常区多分布于工业区域; 高温区多分布于距离工业区较近的城市建成区; 中温区多分布于距离工业区中远距离的建成区和村落; 低温区则主要分布于植被区域。不同地表温度等级面积从大到小分别为: 低温区、中温区、高温区与工业热异常区。其中低温区面积高达745.47 km2,所占比例最高,为66.21%; 中温区面积也较高,占比为28.71%; 高温区占比较低,为4.34%; 工业热异常区占比最低,为0.74%。

图7

新窗口打开| 下载原图ZIP| 生成PPT

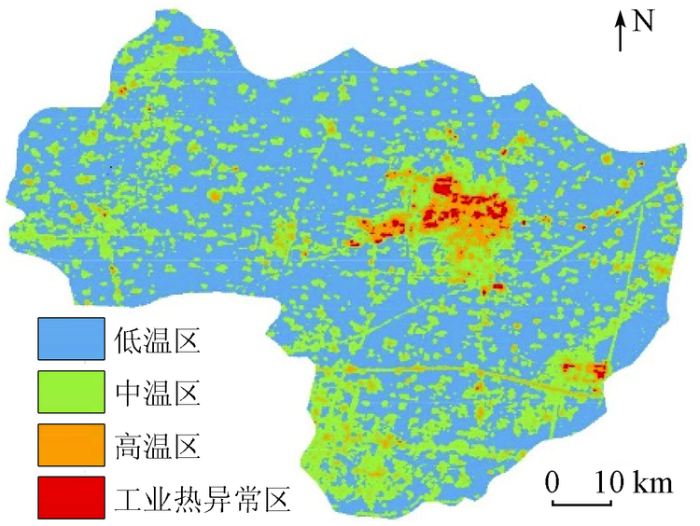

图7   茌平县秋季地表温度热力等级空间分布

Fig.7   Spatial distribution map of surface temperature in Chiping County in autumn


表2   茌平县不同地表温度热力等级面积及比例

Tab.2  Area and proportion of different surface temperature thermal levels in study area

指标低温区中温区高温区工业热异常区
面积/km2745.47323.2648.818.35
比例/%66.2128.714.340.74

新窗口打开| 下载CSV


3.3 工厂生产规模对热异常斑块效应

使用不同的生产技术导致不同形式的能耗和发热,致使不同工业规模对热异常有不同的贡献率。前文已得出四级法检测热异常效果较好,尤其是春季(改建前)和秋季(改建后)。因此,基于该热异常结果,以工厂斑块面积指标表征工厂生产规模[16],分析工厂生产规模大小与其引发的热异常斑块面积大小的关系。具体方法为: 首先,计算能够引起热异常的工厂生产规模面积和热异常斑块面积; 然后,将两者数据进行统计分析(图8)。研究结果表明,工厂改建前后两者均呈正相关关系,即工厂生产规模越大,热异常斑块面积越大,说明工厂生产规模越大对热环境的贡献率越大。定量结果表明工厂生产规模面积每增加5.2 km2,热异常斑块面积平均增加0.18 km2。

图8

新窗口打开| 下载原图ZIP| 生成PPT

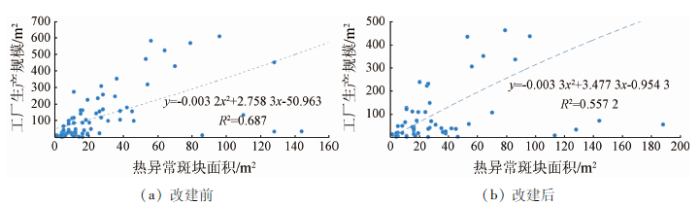

图8   茌平县工厂面积与热异常面积

Fig.8   Factory area and thermal anomaly area in Chiping County


3.4 工业热异常对局域热环境的增温效应

为分析工业热异常对局域热环境的效应。首先,在四级法检测工业热异常精度最高且剔除错检结果的基础上,以工业热异常为圆心,分别以1 km,2 km,3 km,4 km和5 km为半径[31],建立工业热异常的5级缓冲区,如图9所示; 其次,在每级缓冲区范围内,结合IBI结果,提取建设用地和非建设用地; 最后,计算距离工业区1~5 km缓冲区范围内建设用地和非建设用地的最低温、最高温和均温,通过定量统计1~5 km缓冲区范围内建设用地和非建设用地的温差,来定量描述工业热异常对局域热环境的效应。

图9

新窗口打开| 下载原图ZIP| 生成PPT

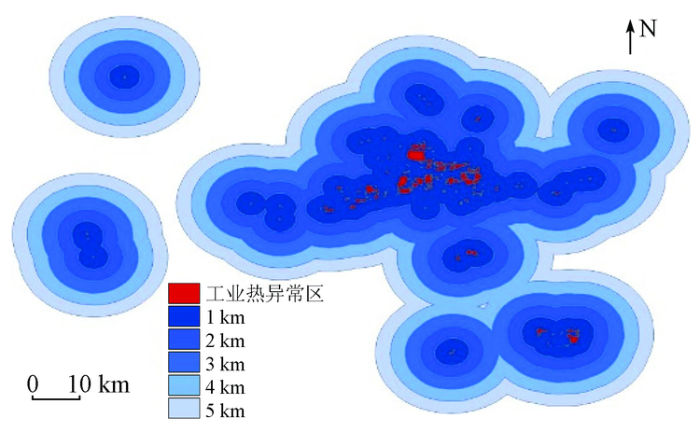

图9   茌平县工业热异常5级缓冲区空间分布

Fig.9   Industrial thermal anomaly five-level buffer spatial distribution map in Chiping County


为保证建设用地和非建设用地提取精度的可靠性,在2种用地类型中各随机生成验证点,结合同期Google Earth影像确定验证点的属性值。结果2种用地类型的提取精度均超过93%。研究表明,建设用地和非建设用地的提取结果可以作为进一步研究的数据。

同时,将5级缓冲区与建设用地和非建设用地范围进行叠加,展示两者的空间分布效果,结果如图10所示。

图10

新窗口打开| 下载原图ZIP| 生成PPT

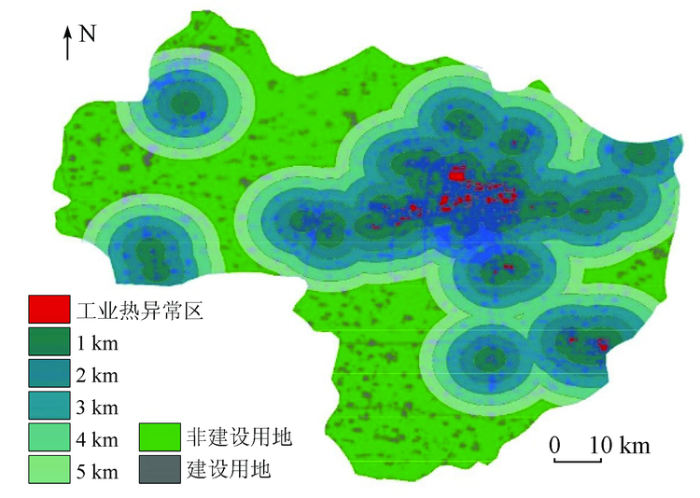

图10   茌平县5级缓冲区与建设用地和非建设用地叠加

Fig.10   Overlap of five-level buffer with building and nonbuilding areas in Chiping County


3.4.1 工业热异常对局域建设用地热环境的增温效应

图11为茌平县工业热异常对局域建设用地的增温结果。

图11

新窗口打开| 下载原图ZIP| 生成PPT

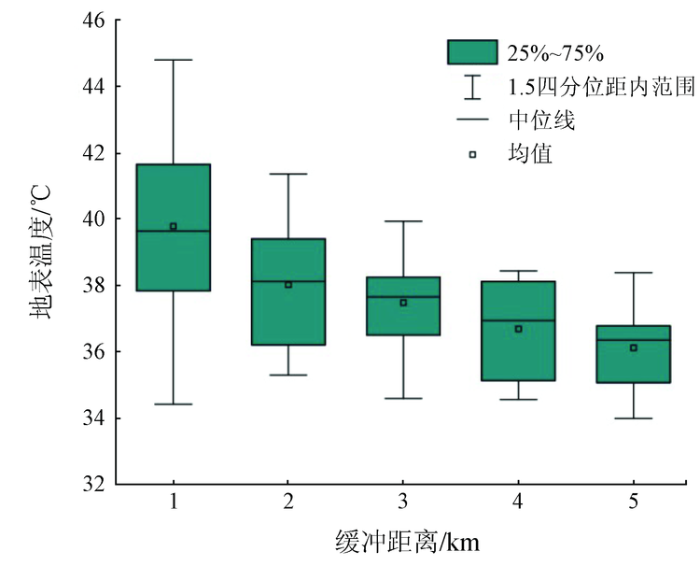

图11   茌平县工业热异常对局域建设用地增温结果

Fig.11   Result of industrial thermal anomaly on local building temperature increase in Chiping County


从图11可以看出,距离工业热异常区越远,建设用地的温度越低。在距离工业热异常1~5 km范围内的建设用地均温分别为39.91 ℃,38.01 ℃,37.48 ℃,36.68 ℃和36.11 ℃。其中,距离工业热异常1 km比2 km的温度高了1.9 ℃,2 km比3 km的温度高了0.53 ℃,3 km比4 km的温度高了0.8 ℃,4 km比5 km的温度高了0.57 ℃。说明工业热异常对局域建设用地有增温作用,但随着距离越远,增温作用越小。主要原因是,在建设用地地类中,随着距离越远,工业热异常区的热量影响力主要依靠大气削弱作用减弱,而建设用地对工业热异常区热量的削弱作用较小,且自身也有一定的热量。因此,随着距离越远,工业热异常区对建设用地的增温作用呈现小幅度递减。

3.4.2 工业热异常对局域非建设用地热环境的增温效应

图12为茌平县工业热异常对局域非建设用地的增温结果。

图12

新窗口打开| 下载原图ZIP| 生成PPT

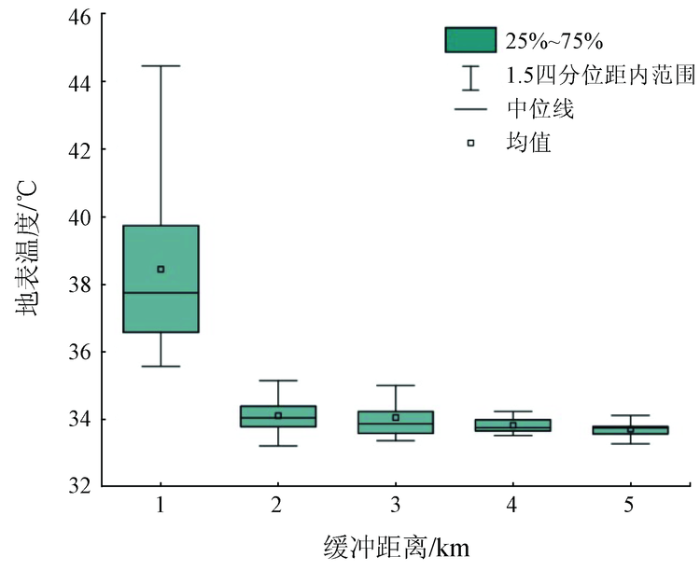

图12   茌平县工业热异常对局域非建设用地增温结果

Fig.12   Result of industrial thermal anomaly on local nonbuilding temperature increase in Chiping County


从图12可以看出,距离工业热异常1 km范围内的非建设用地温度较高,2~4 km范围内的非建设用地温度较低且趋于稳定,这一结果与非建设用地具有降温作用一致[32]。在距离工业热异常1~5 km范围内的非建设用地平均温度分别为38.45 ℃,34.12 ℃,34.06 ℃,33.83 ℃和33.72 ℃。说明工业热异常对1 km范围内的非建设用地有明显增温作用。主要原因是,随着距离越远,非建设用地地类对工业热异常区的热量影响力的削弱作用较强,且自身地表温度比建设用地地类的低。因此,工业热异常区对非建设用地的增温作用主要体现在1 km范围内,在距离大于1 km时,无明显增温作用。

4 结论

本文以工业为主导产业的茌平县为研究区,以多时相的Landsat8遥感影像为数据源,利用辐射传输方程法进行地表温度反演。同时对比分析不同分级法检测的热异常结果,基于精度较高的检测结果进行局域热环境效应分析。结论如下:

1)四级法更适合研究区工业热异常检测研究。

2)工厂生产规模与其对应的热异常斑块面积呈正比关系。工厂规模面积每增加5.8 km2,热异常斑块面积平均增加0.18 km2。

3)工业热异常对局域建设用地和非建设用地均有热环境效应。对建设用地的增温作用随着距离越远作用越小,对1 km范围的非建设用地增温作用明显。

本文通过多时相遥感影像探索出四级法为最佳工业热异常检测方法,并分析出工厂生产规模越大引发的工业热异常斑块面积越大的规律,工业热异常对局域建设用地和非建设用地的增温作用。该研究结果为选取高精度工业热异常检测方法具有参考价值,为促进工业发展规划和政策制定提供依据。但四级法的自身检测比率较低,因此寻求更高精度的工业热异常检测方法有待研究。
