黄土自身的发生和发展过程记录了丰富的历史信息,了解黄土性质演化的特征和效应及其与环境条件变化的相互关系,为我们解读环境变迁关系提供依据。黄土剖面常用于恢复古环境的方法有理化性质、古生物、古地磁等^[1,2],在传统黄土记录的古环境研究中,对环境指标的测试分析具有研究周期长、耗时耗力、成本高等缺点。近年来,随着计算机和遥感技术的快速发展,高光谱遥感极高的光谱分辨率在对土壤性质的研究中有较好的效果^[3,4]。高光谱遥感能将特定的土壤与波段相结合,经过光谱数学变换、统计分析等方法对不同种类的土壤光谱特征和物理化学特性进行相关分析,建立土壤特性的反演模型,从而可以达到对土壤特性的快速、定量、低成本的监测^[5,6]。目前,根据土壤各参数(有机质含量、含水量等)细微差异变化,高光谱遥感被广泛应用于国土资源、地质灾害、生态环境、农作物的估产等领域^[3,4]。然而在环境演化研究中,还较少有将反射光谱对时间序列土壤性质变化进行的分析应用于沉积剖面所反映的古环境变化中。

郑州邙山位于我国第三个黄土沉积区,该区域是黄土高原与华北平原过渡带上最东南缘的黄土塬。作为平原边缘的黄土带,包含着丰富的环境变化和东亚季风系统演化信息,更详实记录了区域古气候短周期的演替旋回^[7],在环境演变研究中具有重要的地位。黄土地球化学元素特征能够较好地揭示黄土剖面沉积环境的变化,在黄土-古土壤的沉积序列中,成壤作用与剖面中化学元素有着很大的关系,黄土在沉积的过程中化学元素会产生一定的分异,古土壤就是在这种分异基础上而发育沉积的^[8]。本文选择郑州邙山枣树沟村塬顶处全新世黄土剖面为研究对象,结合高光谱技术,分析光谱数据与黄土剖面常量元素之间的相关关系,从而建立郑州黄土光谱环境参数反演模型,为今后遥感技术在黄土剖面环境演变研究中提供新的思路和技术手段。

郑州市地处河南省中部偏北的黄河中下游,横跨中国第二与第三地貌台阶,西部山地丘陵为第二地貌台阶东部边缘,而东部黄淮平原为第三地貌台阶西部边缘^[9]。郑州北20 km处有一邙山又称广武山。北临黄河,东接黄河冲积平原,西南是隐约可见的嵩山。邙山呈东西走向,地形上西高东低,蜿蜒于黄河南岸,成为黄河的天然屏障,向东在黄河大桥附近骤然消失。黄土塬面平缓,东西长18 km,南北宽约5 km,海拔在120~262 m,高出黄河水面35~170 m,向南倾斜,地形坡降约为0.02; 北坡陡峭,被树枝状冲沟切割,较为破碎,但地层剖面出露良好,厚度最大^[10,11]。

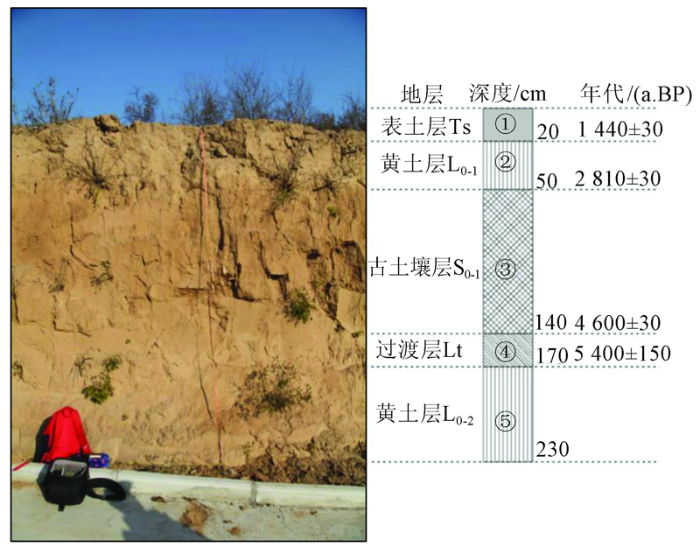

研究的黄土剖面位于郑州邙山西北部枣树沟村的塬顶上,地理坐标: N34°57'5.76″,E113°20'59.03″,海拔260 m。剖面出露地表2.3 m,自下而上分为5层(图1): ①层,距地表0~20 cm,为表土耕作层; ②层,距地表20~50 cm,灰黄色粉砂土,有较多的根系和虫孔,上部¹⁴C测年为1 440±30 a.BP; ③层,50~140 cm,浅棕黄色粘质粉砂土,下部有白色菌丝体发育,为古土壤层。底部¹⁴C测年为4 600±30 a.BP,顶部测年为2 810±30 a.BP; ④层,距地表140~170 cm,灰黄色粉砂土,有零星白色菌丝体,古土壤与黄土的过渡层,底部¹⁴C测年5 400±150 a.BP; ⑤层,距地表170~230 cm,未见底,灰黄色粉砂土。上部3个¹⁴C测年由美国BETE实验室完成,底部过渡层¹⁴C测年由国土资源部地下水科学与工程重点实验室完成。

郑州邙山枣树沟黄土剖面高2.3 m,去除顶部扰动层20 cm,实际采样深度为2.1 m。去除剖面表层风化面,在新鲜面上以4.5 cm的间隔采集样品,共采集47个,分为两部分,一部分用于元素测定,一部分用于光谱实验。

气候条件变化是影响常量元素的地球化学特征的最大因素,因此在黄土-古土壤的沉积序列中,成壤作用与剖面中化学元素有着很大的关系。CaO,MgO属于干旱型的气候特征元素,在常量元素中Ca属于最易迁移的元素,在化学风化时非常活跃,即迁移能力最强^[12]。沉积物中Ga含量的高低明显地受到气候条件主要是水分条件的控制,因而可根据沉积物中Ga含量的变化反演气候的变化。Mg也是表征环境中活动性很强的元素之一,但其活动性较Ga低,但与Ga密切相关。Mg在沉积物中的含量与风化作用密切相关,风化作用强时,Mg易淋失; 风化作用弱时,Mg易富集。Fe是化学活动性极强的变价元素,黄土中的氧化铁含量的变化可揭示气候变化,当Fe³⁺含量较高时代表高温气候,氧化作用较强^[13]。因此本研究选择了Fe₂O₃,CaO,MgO这3种常量元素作为反映气候环境的测量元素,在河南省科学院地理研究所环境标准实验室采用原子吸收分光光度法分别对Fe₂O₃,CaO和MgO进行元素测定。

本实验采用美国ASD FieldSpec 4 Standard-Res便携式地物波谱仪进行土壤高光谱数据采集。该地物波谱仪的测量范围为350~2 500 nm,光谱采样间隔在350~1 000 nm时为1.4 nm,在1 000~2 500 nm采样间隔为2 nm,其光谱分辨率为3~700 nm,10~1 400 nm,10~2 100 nm。

土壤光谱数据是在地物光谱采集规范下进行采集,所用光谱数据在等同于暗室的实验室内进行测定。测量前利用参考白板进行定标优化,获取绝对反射率。将装有样品的铝盒放在厚3 cm、反射率近似为0的黑色橡胶上,釆用标准直流锡丝石英卤素灯作为光源,探头视场角为25°,探头距离为15 cm。为了减小土壤样品光谱各向异性的影响,测量时转动样品盒3次,每次转动90°,每个样品测量4个方向,每个方向采集5条光谱曲线,共采集20条光谱曲线,对每个样品的20条光谱曲线进行算术平均,用于后续的数据处理与分析。

在光谱测量时,去除数据中350~400 nm与2 400~2 500 nm首尾噪声影响比较大的数据,然后对光谱曲线进行跳跃点的去除以及光谱曲线平滑处理。高光谱数据信息量大,处理复杂,较难直接利用进行分析,因此对其进行了光谱一阶微分(first order differential reflectance,FD)、二阶微分(second order differential reflectance,SD)和倒数的对数(LOG(1/R))以及去包络线(continuum removal,CR)等光谱变换。

偏最小二乘回归(partial least square regress,PLSR)的方法是多元线性回归、典型相关分析以及主成份分析三者的完美结合。PLSR不仅能够在自变量存在多重相关性以及样本点数目少于变量数目的条件下进行回归建模,而且能有效地提取若干对系统能力最强的综合变量,并且排除无解释作用的噪声,使所建模型具有说服力^[13,14,15]。本研究选取经5种光谱变换的Fe₂O₃,CaO,MgO及CaO/MgO等环境参数的光谱特征波段作为为自变量,黄土剖面环境变化指标实测值作为因变量,构建基于偏最小二乘法的黄土剖面常量元素的反演模型。

模型精度用来衡量一个模型综合估测能力,建模精度越好说明模型的稳定性越好; 验证精度越高说明所建立的模型预测能力越强。本文通过决定系数(coefficient determination,R²)、均方根误差(root mean square error,RMSE)及相对分析误差(relative percent deviation,RPD)3个模型评价指标相结合来确定所建模型的精度及预测能力,公式为:

式中: n为样本个数; Y_i是样本的实测值; X_i为样本预测值; X-为X_i的平均值; Y-为Y_i的平均值。

根据计算结果将模型精度分为所示A,B,C,D共4个级别^{[16,17,18,19,20,21]}(表1)。

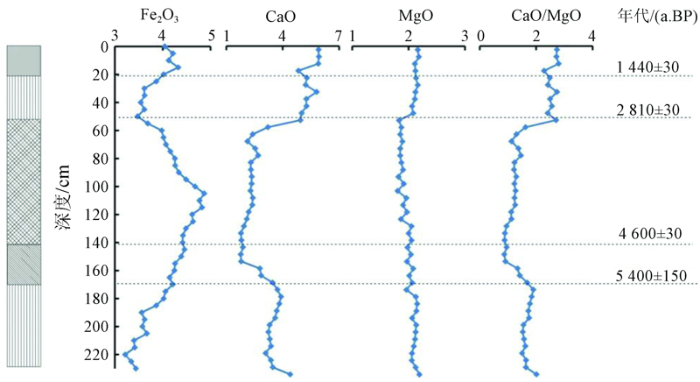

常量元素的地球化学特征指标对黄土沉积剖面的发育环境有很大的指示作用(表2,图2): Fe₂O₃在古土壤层(S_0-1)的平均含量为4.39%,在整个剖面值最大。2 800~4 600 a.BP黄土沉积时成壤作用增强,越来越多的Fe²⁺被氧化成为Fe³⁺,导致沉积物中Fe₂O₃含量不断上升,形成大量的强磁性矿物(磁铁矿和磁赤铁矿),说明在古土壤发育时,沉积环境比较温暖湿润; 全新世黄土层(L_0-1、L_0-2)的平均含量分别为3.62%和3.59%,为剖面的次低值和最低值,在全新世中期大约5 400 a.BP前后和晚期2 800 a.BP以来黄土沉积时风化成壤作用微弱,沉积环境较为干冷。常量元素含量曲线在剖面中的变化,CaO变化幅度最大,即在黄土化学风化过程中表现比较活跃。CaO含量曲线在古土壤层中处于波谷的位置,平均含量均低于其余4个地层单元,而在黄土层的含量比较高。古土壤成壤发育时CaO发生了淋失,在下部的黄土层L_0-2发生富集,这也反映出古土壤发育时期降水比较丰富、气候湿润易发生元素的淋溶作用。黄土沉积时气候比较干旱,元素的淋溶作用则较难发生。从MgO变化曲线来看,在古土壤层之后随着地层深度的增加MgO的含量也呈现出平稳上升的趋势,但变化幅度较小,说明Mg元素在沉积的过程中也有一定的迁移能力,但由于古土壤沉积过程中Mg元素淋溶迁移距离较小,导致其变化幅度不大。

土壤风化程度的度量指标也常用元素氧化物的分子比来表示。CaO/MgO反映了Ca,Mg元素在黄土剖面中的分异程度,比值高表明比较干的沉积环境,反之,则表明较为湿润的沉积环境。CaO/MgO在剖面的古土壤层中最低,平均比值为1.16,反映古土壤沉积时温暖湿润的气候环境,Ca,Mg元素均发生不同程度的淋失迁移,但分异程度则不明显; CaO/MgO在黄土层中的比值较高,表明黄土堆积过程中干冷的沉积环境,Ca元素由于有着比Mg元素较强的活动性而发生淋失作用,因此二者发生了较强的分异。

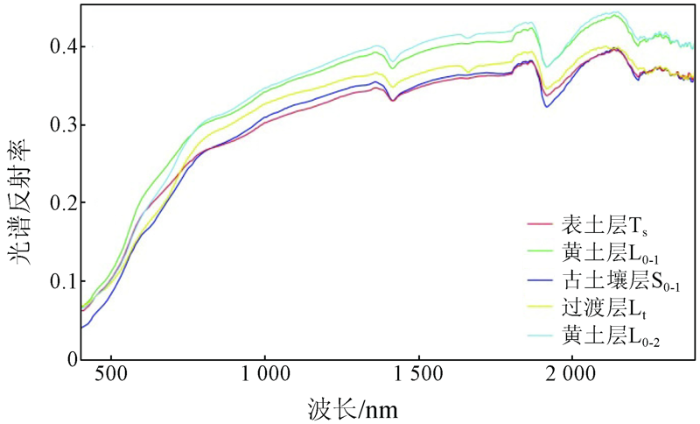

Ga,Fe,Mg元素在黄土-古土壤序列剖面中的迁移淋失反映出,全新世中期约5 400 a.BP至今研究区经历了冷干—暖湿—冷干的的气候旋回。由于受气候环境的影响,同一剖面不同地层单元黄土的常量元素含量有所差异,不同地层单元的黄土反射光谱曲线也表现出各自的特征与差异。如图3所示,5个地层单元反射光谱曲线整体相似,表现为在可见光范围内光谱呈上升趋势,整体变化幅度较大,之后光谱曲线平稳上升,变化幅度较小。在1 400 nm,1 900 nm与2 200 nm附近有强烈的光谱吸收峰,这主要是由于土壤含水量与粘土矿物影响而致。对比这5种地层的平均反射光谱曲线黄土层L_0-2>黄土层L_0-1>过渡层L_t>古土壤层S_0-1>表土层T_S。表土层T_S含有大量的动植物残体,光谱吸收能力强,其光谱反射率较低; 古土壤层S_0-1在400~800 nm光谱反射率大于表土层,该层含有较多的氧化铁,其在400~800 nm波段范围内对光谱的贡献较大; 黄土层L_0-1的氧化铁含量为最低值,结构紧实且含有大量的CaO,因此光谱反射率最高。

对平滑处理后的原始光谱、一阶微分(FD)、二阶微分(SD)、去包络线(CR)和倒数对数(Log (1/R)) 与黄土剖面常量元素Fe₂O₃,CaO,MgO及CaO/MgO进行相关性分析(表3)。从最大相关系数及其所对应的波段来看,与原始光谱相比,黄土光谱反射率在经过光谱变换后与黄土常量元素各参数的显著相关性均有不同程度的增加,其中二阶微分光谱与Fe₂O₃,MgO相关性最高,最大相关系数分别为0.67,0.55,所对应的波段分别为766 nm,904 nm; 一阶微分光谱与CaO,CaO/MgO相关性最高,两者较相似,最大相关系数R分别为-0.75和-0.74,与其所对应的波段均为661 nm。土壤原始光谱经过数学变换后能够明显地突出土壤所隐藏的光谱反射率特征,有效地增强相关性。本文选用置信区间为95%,即为P=0.05水平的显著性检验,选取土壤光谱显著相关波段作为自变量用于构建反演模型。

在枣树沟黄土剖面常量元素的模型构建中选取经5种光谱变换的Fe₂O₃,CaO,MgO及CaO/MgO等环境参数的光谱特征波段作为为自变量,构建基于偏最小二乘法的黄土剖面常量元素的反演模型。其中4种环境参数的建模样本均为32个,验证样本15个。

3.3.1 Fe₂O₃的模型反演

根据R²,RMSE及RPD这3个模型评价指标来确定Fe₂O₃的所建模型的精度及预测能力(表4)。基于偏最小二乘法的黄土剖面Fe₂O₃的建模效果比较一般,除了经FD变换的光谱模型精度较好,能够达到较为精确的预测效果以外,其余4种变换的光谱模型精度等级为D,都不能够达到预测黄土剖面Fe₂O₃的能力,说明Fe₂O₃与黄土反射光谱之间的相关性较差。其中,经FD变换的光谱建模R²(0.79)与验证R²(0.68)均为5种光谱变换的最大值,建模RMSE(0.19)与验证RMSE(0.27)均为5种光谱变换的最低值,相对分析误差PRD为1.62,模型精度等级为B,具有较好的黄土剖面Fe₂O₃预测能力。整体来看,基于偏最小二乘法的黄土剖面Fe₂O₃的建模效果较差,经光谱变换后FD模型具有较好的预测能力,其余变换均不能够达到预测的要求,不具备黄土剖面Fe₂O₃的反演能力。

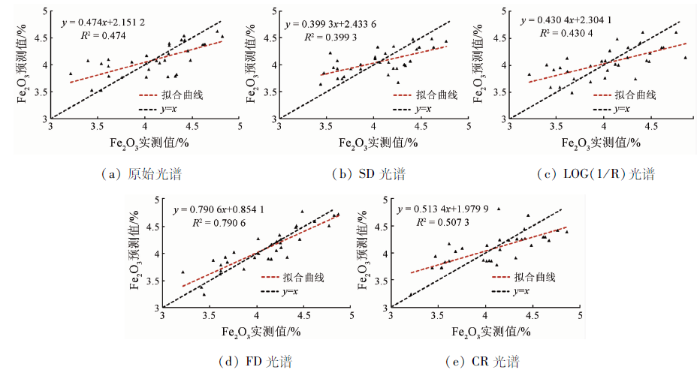

将Fe₂O₃实测值和预测值最佳拟合曲线与直线y=x作对比,从中可以看出,大多数样本都集中分布在直线y=x附近,并且验证集样本的实测值与预测值之间的相关系数R均通过了P=0.05水平上的显著性检验。通过对比分析可知,5种变换中经FD变换的光谱实测值和预测值的拟合曲线与直线y=x最为接近,其余4种拟合效果较差,均不具备反演能力,因此FD光谱变换为自变量的PLSR模型为反演黄土剖面Fe₂O₃最佳模型。

3.3.2 CaO,MgO及CaO/MgO的模型反演

根据R²,RMSE及RPD这3个模型评价指标相结合来确定CaO,MgO及CaO/MgO所建模型的精度及预测能力,建模精度及结果见表5。基于偏最小二乘法的黄土剖面CaO与MgO的建模效果较好,CaO经FD变换的光谱建模R²(0.68)与验证R²(0.68)均为光谱变换后的最大值,建模RMSE(0.75)与验证RMSE(0.84)均为光谱变换后的最低值,相对分析误差PRD为1.61,模型精度等级为B,具有较好的黄土剖面CaO预测能力; MgO经CR变换的光谱建模R²(0.67)与验证R²(0.63)均为光谱变换后的最大值,建模RMSE(0.06)与验证RMSE(0.07)均为光谱变换后的最低值,相对分析误差PRD为1.80,模型精度等级为B,具有较好的黄土剖面MgO预测能力; CaO/MgO经FD变换的光谱建模R²(0.66)与验证R²(0.57),建模RMSE(0.33)与验证RMSE(0.84),相对分析误差PRD为1.41,模型精度等级为C,对黄土剖面CaO/MgO预测能力基本达到要求; CaO,MgO及CaO/MgO经其余变换的光谱模型精度等级为D,都不能够达到预测黄土剖面CaO,MgO及CaO/MgO的能力,即不具备黄土剖面CaO,MgO及CaO/MgO的反演能力。

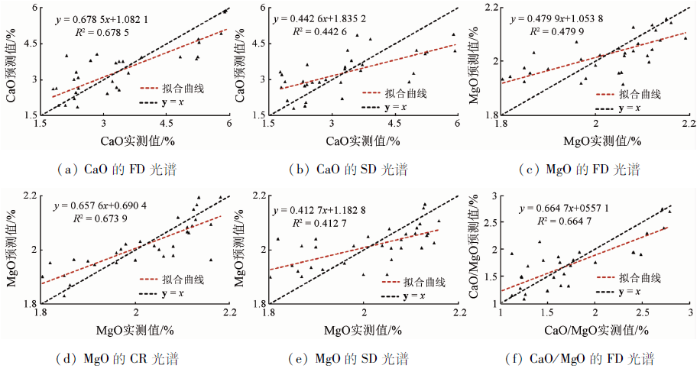

图5为CaO,MgO及CaO/MgO实测值和预测值拟合散点图,将实测值和预测值的最佳拟合曲线与直线y=x作对比可看出,大多数样本都集中分布在直线y=x附近,并且验证集样本的实测值与预测值之间的相关系数R均通过了P = 0.05水平上的显著性检验。通过对比分析可知,CaO经FD变换的光谱实测值和预测值的拟合曲线与直线y=x最为接近; MgO经CR变换的光谱实测值和预测值的拟合曲线与直线y=x最为接近; 其余几种光谱变换后拟合效果较差,均不具备反演能力。CaO/MgO与黄土反射光谱之间的相关性较差,5种光谱变换后只有经过FD变换的光谱所建模型精度级别达到C,其余均较差。因此经FD光谱变换、CR光谱变换与FD光谱变换为自变量的PLSR模型为反演黄土剖面CaO,MgO及CaO/MgO为最佳模型。

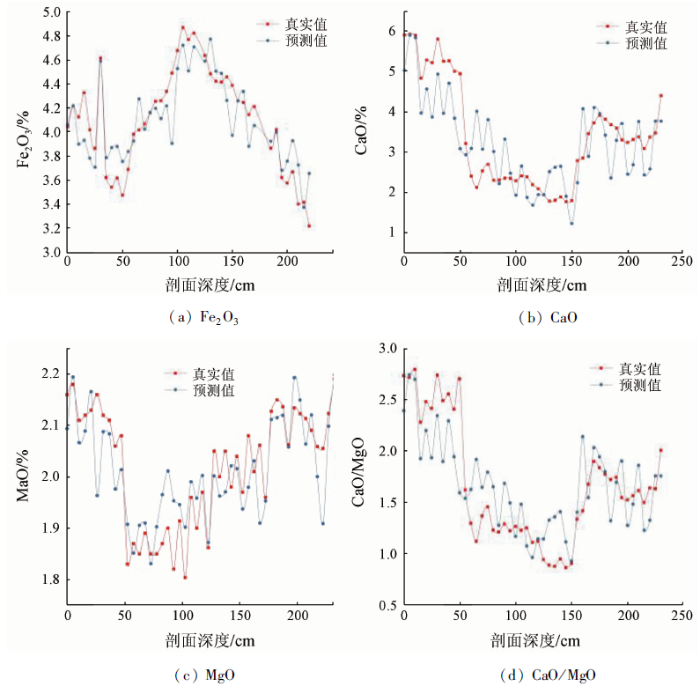

在同一时期,不同区域,黄土中常量元素的化学成分有差异,自西北向东南逐渐变化。 据最佳反演模型以全新世古土壤的化学元素含量为例,黄土高原的东南缘枣树沟剖面古土壤的Fe₂O₃平均含量为4.39%(表2),对比黄土高原腹地洛川全新世古土壤的Fe₂O₃平均含量3.31%^[2]高出了1%,模型的预测值平均为4.29%,真实值和预测值之间的平均误差为0.16%,最大0.59%,Fe₂O₃反演的模型可以区分不同气候区的环境特征; 研究区枣树沟剖面古土壤中的CaO 平均含量为2.23%(表2),反演模型的预测值为2.67%,两者间的平均误差为0.65%,最大误差为1.86%。气候较为干旱的洛川全新世古土壤的CaO 平均含量达8.77% ^[2],两区域对比,研究区的远远低于黄土高原腹地,CaO反演的模型在误差范围内可以较明显区分不同气候区的环境特征; 枣树沟剖面全新世古土壤中MgO的平均含量为1.92%(表2),预测值为1.95%,洛川全新世古土壤中MgO的平均含量1.98% ^[2],尽管研究区古土壤MgO含量的误差值最大为0.13%,但2个不同气候区MgO的含量区别不明显,仅单独依据MgO的特征值较难区分不同的气候区; 由上,黄土高原腹地和东南缘的CaO含量差异大而MgO含量接近,因此CaO/MgO在2个区域有明显的区分。同一地区,不同时期,黄土中常量元素化学成分具有很大的差异,其中黄土与古土壤之间的差别尤为显著。因此,可以根据黄土中常量元素的这种差异来探讨古气候环境的变化规律。如图6所示,各元素的预测值增减规律与实测值的变化趋势是一致的,反演模型的预测值能够较好指示区域全新世中期至今经历的冷干—暖湿—冷干的气候旋回。然而反演模型的预测值在误差范围内有上下的波动,这样在局部时间段或者细节性的古环境指示中很难反映,如在剖面深度95 cm处(图6),Fe₂O₃ 的预测值过低,剖面深度50~75 cm段CaO的预测值在局部偏高等。

1)Ca,Fe,Mg元素在郑州邙山枣树沟黄土-古土壤序列剖面中变化指示了不同时期黄土的发育环境,2 800~4 600 a.BP黄土沉积时成壤作用增强,沉积环境比较温暖湿润; 全新世中期大约5 400 a.BP前后和晚期2 800 a以来黄土沉积成壤作用微弱,沉积环境较为干冷。郑州西部全新世中期约5 400 a.BP至今研究区经历了冷干—暖湿—冷干的气候旋回。

2)由于受气候环境的影响,同一剖面不同地层单元黄土的元素含量有所差异,不同地层单元的黄土反射光谱曲线也表现出各自的特征与差异。5个地层单元反射光谱曲线整体相似,表现为在可见光范围内光谱呈上升趋势,整体变化幅度较大,之后光谱曲线平稳上升,变化幅度较小。对比这5种地层的平均反射光谱曲线,黄土层L_0-2>黄土层L_0-1>过渡层Lt>古土壤层S_0-1>表土层T_S。与原始光谱相比,黄土光谱反射率在经过光谱变换后与黄土常量元素各参数的显著相关性均有不同程度的增加,其中二阶微分光谱与Fe₂O₃,MgO相关性最高,一阶微分光谱与CaO,CaO/MgO相关性最高。

3)在邙山枣树沟黄土剖面常量元素的反演模型中,基于偏最小二乘法Fe₂O₃的建模效果较差,CaO与MgO的建模效果较好,CaO/MgO的建模效果基本达到要求。Fe₂O₃,CaO以及CaO/MgO的最佳反演模型为以FD光谱变换为自变量的PLSR模型; MgO的最佳反演模型为以CR光谱变换为自变量的PLSR模型。

4)研究选择的古环境指示元素Fe₂O₃,CaO和CaO/MgO的最佳反演模型能够较好地区分不同的气候区和所在区域古气候的旋回变化。然而,尽管MgO不易区分不同的气候区,但其反演模型所呈现的变化趋势能较好指示所在区域的古气候演化规律,有一定的指示参考价值。

本研究就郑州邙山枣树沟黄土剖面中黄土层-古土壤层-过渡层-黄土层的一个沉积序列进行了常量元素Ca,Fe,Mg环境参数的反演模型构建,为黄土环境的研究方法提供了新的思路和应用,在长时间尺度的环境演变中,光谱反演对气候周期的变化有较好的指示。但黄土剖面常常记录多次的气候旋回,发育多个黄土-古土壤序列,且因气候环境不同古土壤的发育强弱也不同; 此外不同气候区的黄土发育存在着差别,该项研究缺乏同一区域长时间序列和多个区域上的对比研究。黄土环境变化的研究中,指示环境的指标多样,像Al,Si,K,Na等常量元素、微量元素、稀土元素等,有机碳、氮含量,沉积物粒度,磁化率等多项理化指标,在今后的研究中,我们将从空间上和时间上对更多的黄土环境参数的反演做进一步的对比分析,增强研究结果的说服力和应用区域。

本研究的主要研究手段为室内光谱实验分析,通过不同数学变换对光谱数据与黄土剖面环境参数相关性分析,但未结合高光谱影像反演到区域上。今后的工作中需要结合高光谱影像从而得到最优的模型方法应用到黄土环境参数反演中,增强其实用性及适用性。
