多任务学习孪生网络的遥感影像多类变化检测

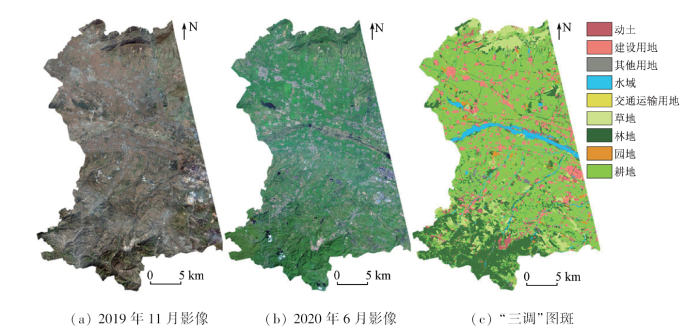

图1 本文所用数据

Fig.1 Data used in this paper

在图1(a)和图1(b)中,除了土地利用的变化而导致影像光谱变化外,季节变化也导致耕地、林地、草地、园地等在2景影像中的光谱表现不一致。因此,在进行变化检测时,容易产生一些误检。本文实验数据中不包含变化图斑,而只有一个时相的土地利用图斑。因此,现有的针对标准数据集所提出的各种变化检测方法是不适用的。本文提出一种基于多任务学习深度孪生网络的遥感影像变化检测方法来解决这一问题。为了检验本文所提方法进行多类变化检测的精度,人工选择了实验区域的变化图斑,包含了变化的类别信息。通过人工选择的变化图斑进行统计,发现有55.66%的图斑是由耕地变化为建设用地,有29.54%的图斑是由动土变化为建设用地,还有7.24%的图斑是由耕地变化为动土,这说明了在2019年11月—2020年6月期间,实验区有大量农田被侵占用于建设用地。

2 研究方法

2.1 技术路线

遥感影像变化检测流程如图2所示。首先,利用旧时相影像和新时相影像在特征上的差异进行非监督变化检测,得到最可能变化的区域及最可能未变化的区域,在保证这2种类型区域精度足够高的情况下将其作为二值变化检测所需的样本,同时基于旧时相样本和最可能未变化的区域可以得到新时相的样本。随后,利用所得的旧时相样本、新时相样本、二值变化样本以及旧时相影像、新时相影像训练构建好的多任务学习深度孪生网络,从而利用该网络得到新、旧时相的土地利用分类结果以及二值变化检测结果。最后,基于二值变化检测结果,可以得知哪些位置发生了变化,而基于新、旧时相的土地利用分类结果可以得知变化的类型,并且通过人工目视解译得到的地表真实变化图斑对最终变化检测结果进行精度评价。

图2

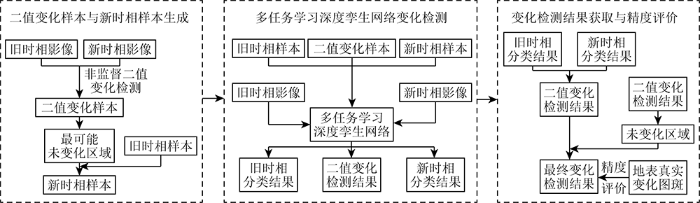

图2 遥感影像变化检测流程

Fig.2 Change detection workflow of remote sensing images

2.2 面向对象的无监督变化检测

为了能够自动从影像中获取二值变化样本,并基于该二值变化样本和旧时相土地利用样本获取新时相土地利用样本,本文采用了面向对象的无监督变化检测方法。相比于基于像素的方法,面向对象的方法能够很好地保证检测出来的变化区域及未变化区域的完整性。面向对象的无监督变化检测方法基本思路是通过对比新旧时相影像对象在光谱、纹理特征上的差异。对于每一类地物来说,差异较大的影像对象被看作发生变化的影像对象,而差异较小的影像对象被看作未发生变化的影像对象。面向对象的无监督变化检测流程如图3所示。

图3

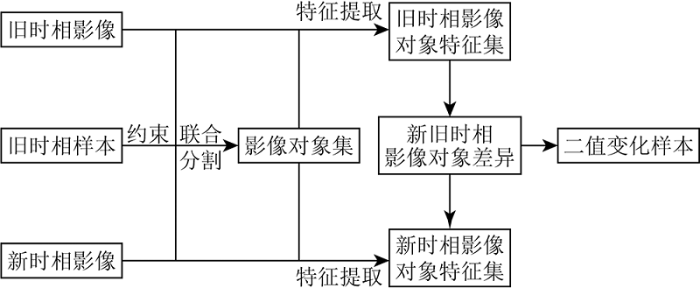

图3 面向对象无监督变化检测流程

Fig.3 Object-oriented unsupervised change detection workflow

首先,新、旧时相影像在旧时相样本的约束下联合分割得到影像对象集,影像分割方法采用多分辨率分割法。随后,在影像对象的基础上分别提取新、旧时相影像对象的特征。然后,通过在特征空间上对新、旧时相影像对象特征距离的度量,得到基于影像对象的新、旧时相影像的差异。最后,对于每一类土地利用类型,差异最大的一些影像对象属于最可能变化的区域,而差异最小的一些影像对象则属于最可能未变化的区域,这2个区域构成了二值变化样本。

在整个面向对象的无监督变化检测过程中,对结果影响较大的参数有2个,即划分为最可能变化区域的阈值ML_c以及划分为最可能未变化区域的阈值ML_u。ML_c表示每一类土地利用类型中新、旧时相影像对象差异最大的ML_c%的影像对象会被认为是最可能变化的区域,ML_u表示每一类土地利用类型中新、旧时相影像对象差异最小的ML_u%的影像对象会被认为是最可能未变化的区域。

2.3 多任务学习深度孪生网络

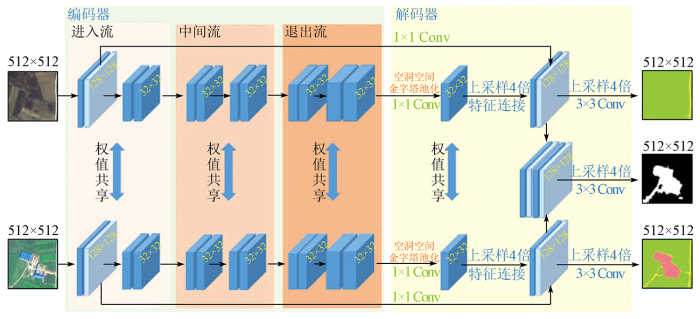

本文提出的多任务学习深度孪生网络模型如图4所示。图中Conv为卷积层。基于深度学习的变化检测实际上是对变化进行语义分割,因此与大多数语义分割网络一样,本文提出的多任务学习深度孪生网络的主题也是由编码器和解码器构成。编码器采用了2个Xception为骨干网络(backbone network)构成的孪生网络分别提取新、旧2个时相影像的深度特征。Xception由进入流、中间流以及退出流3部分构成(图5)。进入流对影像进行特征的初步提取,并同时进行下采样,减小影像的空间维度。中间流则对特征进行不断的分析与过滤,并对特征进行优化。退出流则是最后对特征进行汇总和整理,完成影像深度特征的提取。相比于其他的一些骨干网络,Xception没有使用传统的卷积,而是使用了可分离卷积(separable convolution,Sep Conv),从而减少参数的数量,降低运算成本。此外,由于新、旧影像的大部分区域是未变化的,为进一步减少模型的训练参数,本文使2个Xception的权值共享。

图4

图4 多任务学习深度孪生网络结构图

Fig.4 Structure of multi-task learning Siamese network

图5

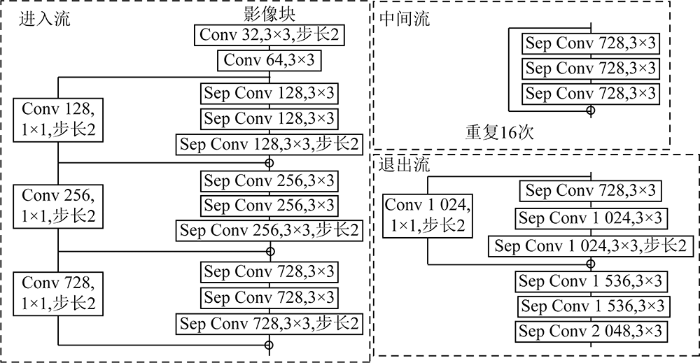

图5 Xception网络结构图

Fig.5 Structure of Xception network

在解码器中首先采用了空洞空间金字塔池化(atrous spatial pyramid pooling,ASPP)对来自编码器的深度特征进行多尺度特征提取。随后,为解决由于下采样导致空间信息丢失和边界分类不准的问题,本文将ASPP所提取的多尺度特征与编码器中只进行过两次下采样的浅层特征相融合,并基于融合后的特征分别新、旧时相的土地利用进行分类。同时,利用对新、旧时相融合后的特征进一步融合,完成二值变化检测。本文的多任务学习深度孪生网络模型包含了3个任务: 对旧时相影像进行土地利用分类、对新时相进行土地利用分类和对新、旧时相进行二值变化检测,这3个任务对应的3个损失函数如下:

(1)$\mathcal{L}^{\mathrm{o}}=-\frac{1}{N} \sum_{i=1}^N \sum_{j=1}^M y_{i, j}^{\mathrm{o}} \ln p_{i, j}^{\mathrm{o}}, $

(2)$\mathcal{L}^{\mathrm{n}}=-\frac{1}{N} \sum_{i=1}^N \sum_{j=1}^M y_{i, j}^{\mathrm{n}} \ln p_{i, j}^{\mathrm{n}},$

(3)$\mathcal{L}^{\mathrm{b}}=-\frac{1}{N} \sum_{i=1}^N\left[\left(1-y_i^{\mathrm{b}}\right) \ln \left(1-p_i^{\mathrm{b}}\right)+y_i^{\mathrm{b}} \ln p_i^{\mathrm{b}}\right],$

式中: N为输入影像的像素数目; M为土地利用类型的数量; $y_{i, j}^{o}$ 和 $y_{i, j}^{n}$ 分别为在新、旧时相土地利用图中,像素i是否属于类别j的判别函数,属于为1,否则为0; $p_{i, j}^{o}$ 和 $p_{i, j}^{n}$ 分别为多任务学习深度孪生网络模型输出的新、旧时相土地利用概率图中,像素i属于类别j的概率; $y_{i}^{b}$ 为输入到模型的影像对中,像素i是否发生变化,发生变化为1,否则为0; $p_{i}^{b}$ 为多任务学习深度孪生网络模型二值变化检测任务输出的像素i发生变化的概率。通过以上3个损失函数,得到多任务学习深度孪生网络模型的最终损失函数如下:

(4)$\mathcal{L}^{\text {all }}=\alpha \mathcal{L}^{\mathrm{b}}+(1-\alpha)\left[\beta \mathcal{L}^{\circ}+(1-\beta) \mathcal{L}^{\mathrm{n}}\right],$

式中: α和β为权重参数,用于调节不同任务的权重,在本文实验中,α和β都取0.5。

在这个模型中,对新、旧时相的土地利用分类不再是毫无联系的,通过二值变化检测损失可将新、旧时相的土地利用分类关联起来。同时,该模型进行多类变化检测时不需要包含变化类型的训练样本,这对实际应用有着很大的价值。

2.4 精度评价

常用变化检测精度评价指标为精确率(Precision)、召回率(Recall)、F1值和总体精度(overall accuracy,OA),计算公式如下:

(5)Precision=

\frac{T P}{T P + F P}

×100%,

(6)Recall=

\frac{T P}{T P + F N}

×100%,

(7)F1=

\frac{2 P r e c i s i o n \times R e c a l l}{T P + F N}

×100%,

(8)OA=

\frac{T P + T N}{T P + T N + F P + F N}

×100%,

式中: TP为正确检测的变化影像对象的数量; TN为正确检测的未变化影像对象的数量; FP为错误检测的变化影像对象的数量; FN为错误检测的未变化影像对象的数量。

上述4个变化检测精度评价指标常用于二值变化检测,无法满足多类变化检测精度评价的需求。因此,本文还使用了Li等^[30]提出的轨迹误差矩阵(trajectory error matrix,TEM)对多类变化检测结果进行精度评价。TEM可以对时序影像多类变化检测进行精度评价,但由于本文只有2个时相,因此只考虑双时相的TEM。假设双时相影像的土地利用类别数为m, $L_{i}^{j}$ 为某一个影像对象在第i个时相观测到的土地利用类别标签为j,其中i取值范围为1,2,j的取值范围为1,2,…,m,则双时相影像土地利用类别总共会出现m²种变化轨迹(表1)。

表1 土地利用变化轨迹矩阵及其分组

Tab.1 Trajectory error matrix of land use and its grouping

变化轨迹		样本/未变化					样本/变化
变化轨迹		$L_{1}^{1}$ → $L_{1}^{2}$	…	$L_{4}^{1}$ → $L_{4}^{2}$	…	$L_{m}^{1}$ → $L_{m}^{2}$	$L_{1}^{1}$ → $L_{2}^{2}$	…	$L_{4}^{1}$ → $L_{5}^{2}$	…	$L_{m - 1}^{1}$ → $L_{m}^{2}$
检测结果/未变化	$L_{1}^{1}$ → $L_{1}^{2}$	S₁	S₃	S₃	S₃	S₃	S₅	S₅	S₅	S₅	S₅
	…	S₃	S₁	S₃	S₃	S₃	S₅	S₅	S₅	S₅	S₅
	$L_{4}^{1}$ → $L_{4}^{2}$	S₃	S₃	S₁	S₃	S₃	S₅	S₅	S₅	S₅	S₅
	…	S₃	S₃	S₃	S₁	S₃	S₅	S₅	S₅	S₅	S₅
	$L_{m}^{1}$ → $L_{m}^{2}$	S₃	S₃	S₃	S₃	S₁	S₅	S₅	S₅	S₅	S₅
检测结果/变化	$L_{1}^{1}$ → $L_{2}^{2}$	S₄	S₄	S₄	S₄	S₄	S₂	S₆	S₆	S₆	S₆
	…	S₄	S₄	S₄	S₄	S₄	S₆	S₂	S₆	S₆	S₆
	$L_{4}^{1}$ → $L_{5}^{2}$	S₄	S₄	S₄	S₄	S₄	S₆	S₆	S₂	S₆	S₆
	…	S₄	S₄	S₄	S₄	S₄	S₆	S₆	S₆	S₂	S₆
	$L_{m - 1}^{1}$ → $L_{m}^{2}$	S₄	S₄	S₄	S₄	S₄	S₆	S₆	S₆	S₆	S₂

Li等^[30]将所有的变化轨迹分为6组,S₁表示将未变化的样本检测为未变化且其土地利用类别也是正确的,S₂表示将变化的样本检测为变化且其土地利用类别也是正确的,S₃表示将未变化的样本检测为未变化但其土地利用类别是错误的,S₄表示将未变化的样本检测为变化,S₅表示将变化的样本检测为未变化,S₆表示将变化的样本检测为变化但其土地利用类别是错误的。根据变化检测结果所属这6组的影像对象的个数,可以定义以下指标: 轨迹总体精度OA_T、变化/未变化总体精度OA_C/N、总体精度差异(overall accuracy difference,OAD)、单类的精度差异(accuracy difference of individual class,ADIC),其中ADIC包含了未变化类别精度差异ADIC_N和变化类别的精度差异ADIC_C,后续3个精度差异指标都反映了正确检测变化/未变化的情况下变化轨迹被正确检测的比例。上述指标计算方式如下:

(9)OA_T=

\frac{S_{1} + S_{2}}{\overset{6}{\sum_{i = 1}} S_{i}}

×100%,

(10)OA_C/N=

\frac{\overset{3}{\sum_{i = 1}} S_{i} + S_{6}}{\overset{6}{\sum_{i = 1}} S_{i}}

×100%,

(11)OAD=

\frac{S_{1} + S_{2}}{\overset{3}{\sum_{i = 1}} S_{i} + S_{6}}

×100%,

(12)ADIC_N=

\frac{S_{1}}{S_{1} + S_{3}}

×100%,

(13)ADIC_C=

\frac{S_{2}}{S_{2} + S_{6}}

×100% 。

3 实验结果及分析

3.1 实验环境及参数设置

本文的多任务学习深度孪生网络基于深度学习框架Tensorflow搭建,平台硬件配置如表2所示。

表2 深度学习平台硬件配置

Tab.2 Hardware configuration of deep learning platform

硬件名称	详细信息
CPU	Intel Xeon 4210R
内存/GB	64
GPU	GeForce RTX 3090
显存/GB	24
操作系统	Linux

在无监督变化检测中,使用了多分辨率分割算法在“三调”图斑的约束下对新、旧时相影像进行了联合分割,其分割尺度、紧凑度权重和光谱权重分别为70,0.5和0.9。在无监督变化检测影像对象差异度量中则选择了影像对象的均值和方差作为差异度量的特征。此外,经过多次实验,无监督变化检测中的ML_c和ML_u分别取值0.1和40较为合适。

在多任务学习深度孪生网络中,为了缓解GPU显存不足的问题,将实验数据裁剪为512像素×512像素的影像块用于模型的训练和预测,训练采用的批大小为4,最大迭代次数为10万,基础学习率为0.000 1。本文还对非监督变化检测所得到的有限样本进行了放大、缩小、旋转、改变影像对比度以及添加噪声等变换,以此提升模型的鲁棒性。

3.2 面向对象无监督变化检测结果分析

在“三调”图斑约束下,使用多分辨率分割算法对新、旧时相影像分割得到了392 976个影像对象,并依据“三调”图斑的类别信息从每类选择差异最大的0.1%的影像对象作为最可能发生变化的区域,选择差异最小的40%的影像对象作为最可能未发生变化的区域,最终得到变化的影像对象389个,未变化影像对象157 160个,其结果如表3所示。

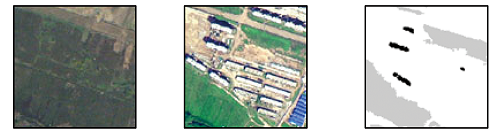

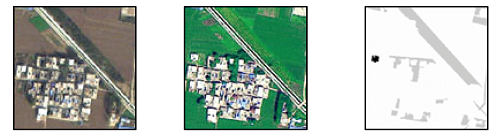

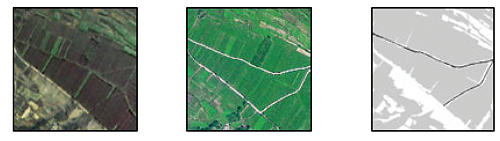

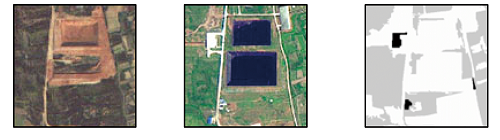

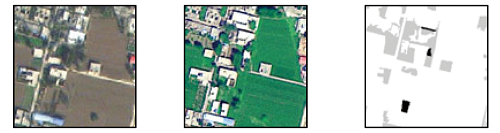

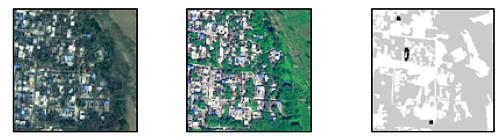

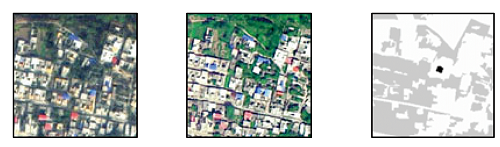

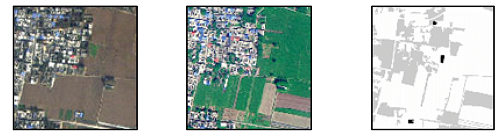

表3 无监督变化检测结果

Tab.3 Results of unsupervised change detection

序号	旧影像	新影像	检测结果		序号	旧影像	新影像	检测结果
1					5
2					6
3					7
4					8

由表3所示结果可知,大部分被检测为变化区域实际上确实发生了变化,而且基本上都是新建的建设用地; 也存在少量由于成像角度造成两个时相影像产生偏移而出现的变化。同时,被检测成未变化的区域也确实没有发生变化。为了进一步验证该无监督变化检测结果的精度,这里采用了精确率、召回率、F1值以及总体精度4个指标对其进行精度评价,地表真实的变化结果由人工目视解译的4 946个变化图斑构成,最终的结果表4所示。

表4 无监督变化检测精度评价结果

Tab.4 Accuracy assessment results of unsupervised change detection (%)

指标	Precision	Recall	F1	OA
值	72.49	54.23	62.05	99.79

由表4可知,所采用的无监督变化检测方法在本文所使用的数据集上达到了72.49%的精确率,在不使用样本的情况下这个结果比较能够接受,但召回率只有54.23%,也就是说,这个结果的误检率较低,而漏检率较高。因此,此次无监督变化检测结果无法反应地表的真实变化情况。但是在本文变化流程中,无监督变化检测只是作为一个自动选择样本的方法,而误检率较低说明了被检测为变化的对象大概率实际上也发生了变化,较高的漏检率对于样本选取来说是没有影响的,只是无法将那些漏检的变化区域作为样本而已。F1值和OA则是反映了无监督变化检测的一个总体精度情况,F1值只反映了变化区域的总体精度,而OA则反映了变化区域和未变化区域的总体精度,双时相影像大部分都没有发生变化和检测较多的未变化区域是导致OA过高的原因。总体来说,这个无监督变化检测结果基本能够满足后续进行多任务学习深度孪生网络的样本需求。

在无监督变化检测中,ML_c取值0.1。主要原因是: 过高的ML_c会导致变化检测的精确率过低,误检率过高,使得检测出来的变化区域难以当做后续样本使用; 而过高的ML_c又会导致检测出来的变化区域过少,使得变化样本不足。与此相反,由于影像中大部分区域是没有发生变化的,未变化区域也相对较难误检,因此选择了比较大的ML_u,这样也可以从旧时相样本中获取更多的新时相样本。

3.3 多任务学习深度孪生网络结果分析

依据面向对象无监督变化检测结果和“三调”图斑,完成对多任务学习深度孪生网络模型的训练,随后基于该模型完成了新、旧时相的土地利用分类和二值变化检测,将该模型的输出结果与影像对象相结合,最终得到了新、旧时相多类变化检测结果,其多类变化检测部分结果如表5所示。

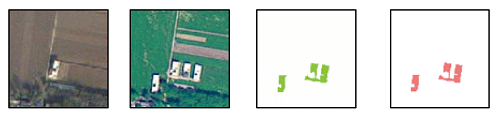

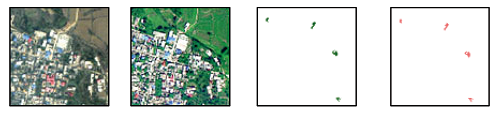

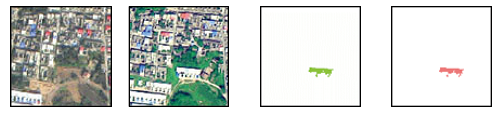

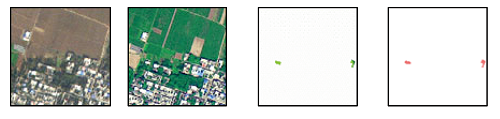

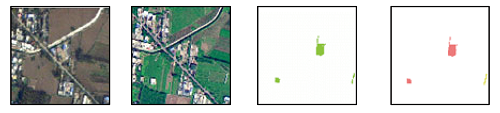

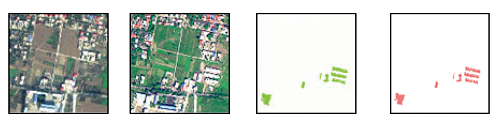

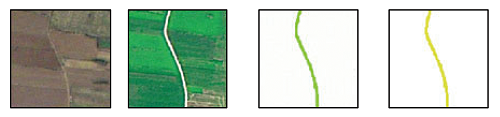

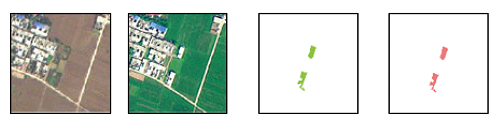

表5 多类变化检测结果

Tab.5 Results of multi-class change detection

序号	旧影像	新影像	旧类别	新类别		序号	旧影像	新影像	旧类别	新类别
1						5
2						6
3						7
4						8

从表5中可以发现在2019—2020年间,实验区域发生的主要变化是从耕地到建设用地的变化。经过统计,在检测出来所有的1 399个变化图斑中,有881个变化图斑的土地利用类型都是从耕地变化到建设用地,占所有变化图斑的62.97%。为对检测出来变化图斑进行精度检验,将变化检测结果与人工目视解译得到的变化图斑进行统计并计算多类变化检测精度评价的5个指标。

统计可知,OA_C/N和OA_T分别达到了98.67%和77.84%,OA_C/N反映的是变化/未变化的总体精度,而OA_T反映了变化/未变化的检测准确率以及类别信息。OAD,ADIC_N和ADIC_C分别达到78.89%,78.90%和73.56%,说明了在被正确检测为变化/未变化的图斑中,超过3/4的图斑变化前后的土地利用类型信息也能被正确分类。

4 总结与展望

针对现有变化检测研究主要聚焦于二类变化检测以及主要使用标准数据集进行模型评测的问题,本文结合“三调”的实际工程应用问题,尝试利用现有的“三调”影像数据及其图斑数据进行多类变化检测。为此,本文提出了一个多任务学习深度孪生网络模型尝试解决现有的分类后检测法和直接分类法在多类变化检测中的问题。同时为了解决多任务学习深度孪生网络模型缺乏训练样本的问题,本文结合“三调”图斑采用面向对象的无监督变化检测方法来获取最可能变化的区域以及最可能未变化的区域,并以此从“三调”图斑中提取新时相影像土地利用样本及新、旧时相的变化、未变化样本。

从实验结果来看,本文所提的方法适用于在没有变化、未变化样本而有历史专题图的变化检测场景中,典型的应用场景有地图更新、国土资源监测等等。虽然现有的变化检测精度还达不到实际的工程应用需求,但通过与人工判读相结合的手段,可以大幅度提高作业效率。
