一种考虑地物含水量和长时序遥感影像的海岸线精准定位方法
A precise coastline extraction method using surface moisture content and long-time-series remote sensing imagery
通讯作者: 陈 超(1982-),男,博士,教授,研究方向为海岸带生态与环境遥感。Email:chenchao@usts.edu.cn。
责任编辑: 张仙
收稿日期: 2024-06-12 修回日期: 2024-08-4
| 基金资助: |
|
Received: 2024-06-12 Revised: 2024-08-4
作者简介 About authors
龚绍军(1998-),男,硕士研究生,研究方向为海岸带环境遥感。Email:
海岸线是最重要的基础地理要素之一。受到瞬时性遥感成像和动态性潮汐现象的影响,传统方法往往难以准确探测海岸线的空间位置。该研究基于长时序卫星遥感影像,发展了一种考虑地物含水量的海岸线精准定位模型。首先,获取研究时相内覆盖研究区的遥感影像,构建高质量遥感影像堆栈;其次,基于缨帽变换(tasselled cap transformation,TCT)获取表征地物含水量的湿度分量,构建湿度指数堆栈;然后,利用最大光谱指数合成(maximum spectral index composite,MSIC)算法对湿度分量进行最大值合成,获取最大水面合成影像;最后,在OTSU算法的支持下对最大水面合成影像进行分割,获取位置准确的海岸线遥感信息。研究基于谷歌地球引擎(Google Earth Engine,GEE)云平台和Landsat8 OLI遥感影像,选择舟山本岛开展验证实验,结果表明,该模型能准确定位不同类型海岸线,位置精度较高,与目视解译结果相比,距离平均值和均方根误差分别为3.42 m和6.79 m,99.42%的验证点小于1像元宽度。本研究能够为海岸线遥感信息高精度提取提供技术支撑,对于海岸带资源科学管理和可持续发展具有重要意义。
关键词:
Coastlines serve as one of the most essential basic geographic elements. However,conventional methods generally face challenges in the accurate detection of their location,due to instantaneous remote sensing imaging and dynamic tidal phenomena. In response to this,this study developed a novel coastline extraction model that incorporates information on surface moisture content derived from long-time-series satellite remote sensing imagery. First,all available remote sensing images covering the study area during the target period were acquired to construct a high-quality remote sensing image stack. Second,the wetness components indicative of the surface moisture content were obtained using the tasseled cap transformation (TCT),from which a wetness index stack was constructed. Then,the wetness components were subjected to maximum value synthesis using the maximum spectral index composite (MSIC) algorithm,generating a maximum water surface composite image. Finally,the composite image was segmented using the OTSU algorithm to extract accurate coastline information. Validation experiments were conducted on Zhoushan Island using the Google Earth Engine (GEE) cloud computing platform and remote sensing imagery from the operational land imager (OLI) onboard the Landsat 8 satellite. The results indicate that the proposed model can precisely locate different types of coastlines with high spatial accuracy. Compared to visual interpretation,the model exhibited a mean deviation and a root mean square error (RMSE) of 3.42 m and 6.79 m,respectively,with 99.42% of validation points falling within one pixel width. This study provides an effective technical framework for high-accuracy coastline extraction,holding great significance for scientific management and sustainable development of coastal resources.
Keywords:
本文引用格式
龚绍军, 陈超, 范竞.
GONG Shaojun, CHEN Chao, FAN Jing.
0 引言
海岸线是海洋和陆地之间的分界线,其空间位置的变化反映了人类开发利用和保护岸线之间的动态过程,是重要的地理指标[1
相比之下,遥感技术能够通过获取大范围、长时序的面状信息来提供调查所需的数据[15],不受天气和地理条件的限制[16-17],具有更高的效率和较低的人工成本[18],因此已成为海岸线调查中不可或缺的重要手段[19-20]。当前海岸线遥感信息提取方法主要包括以下几类:基于阈值分割的方法、基于图像分类的方法、基于活动轮廓模型的方法、基于区域生长的方法和基于深度学习的方法等。基于阈值分割的方法是根据遥感图像的灰度、颜色、纹理、几何等特征,利用阈值分割算法提取具有一致性或相似性特征的同质区域来实现对海岸线的识别。该方法操作简单,但容易受到光谱相似地物的影响[21-22]。基于图像分类的方法是根据图像特征的相似性和差异性,利用图像分类技术(基于像素的分类和面向对象的分类)为目标分配不同的标签,并将海陆区域的边界视为海岸线[23]。该方法能够充分利用研究区的先验知识,保证了信息提取精度,但往往需要预先训练模型,不适用于复杂地理环境下海岸线的提取。基于活动轮廓模型的方法将图像中目标的边界(如海岸线)视为一条轮廓线,利用变分法和偏微分方程模型定义能量函数,使轮廓线在能量函数递减的引导下逐渐逼近实际目标边界[4,13]。该方法能自主地收敛于能量极小值状态,适用于提取和追踪特定区域内目标,但对初始位置敏感,且模型的非凸性导致收敛到局部极值点,影响了海岸线定位精度。基于区域生长的方法利用同一物体区域内灰度值的相似性,以一个种子点为起始点,将灰度值相近的像素单位合并,实现对陆地和海洋区域的分割[24]。该方法的生长规则选择困难,在图像局部方差比较大的情况下效果往往不佳。近年来,基于深度学习的方法被应用于海岸线提取,有效地解决了复杂场景和非线性拟合问题,在大规模数据集上表现良好,但不同的场景往往需要不同的训练样本来支撑[25-26]。
目前存在多种海岸线遥感信息提取方法,并在特定领域或条件下取得了成功。然而,现有方法主要以瞬时性遥感图像为数据源,受周期性潮汐影响,难以准确定位平均大潮高潮位时的水陆边界线。为了解决这一问题,本研究分析了遥感成像瞬时性和潮水涨落动态性之间的关系,发展一种新型海岸线遥感精准定位模型,该模型充分考虑地物含水量,利用长时序卫星遥感图像实现海岸线的精确提取。这项研究能够解决海岸线遥感信息提取中的时空矛盾问题,为海岸带资源的科学管理提供技术支持。
1 研究区概况及数据源
1.1 研究区概况

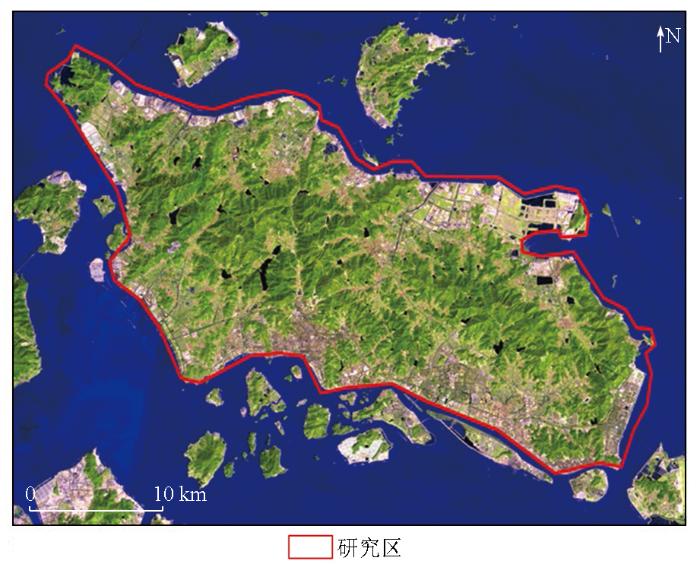

图1
1.2 数据源
本研究所用数据为Landsat8大气层顶反射率(top of atmosphere reflectance,TOA)数据集。Landsat8是美国陆地卫星系列之一,携带2个传感器,分别是陆地成像仪(operational land imager,OLI)和热红外传感器(thermal infrared sensor,TIRS)[29]。Landsat8共有11个波段,波段1—7和波段9为多光谱波段,空间分辨率为30 m,波段8为全色波段,空间分辨率为15 m,波段10和11为热红外波段,空间分辨率为100 m[30]。Landsat8发射于2013年2月11日,每16 d可以实现一次全球覆盖。本研究基于谷歌地球引擎(Google Earth Engine,GEE)获取遥感数据并进行相关处理。
2 研究方法

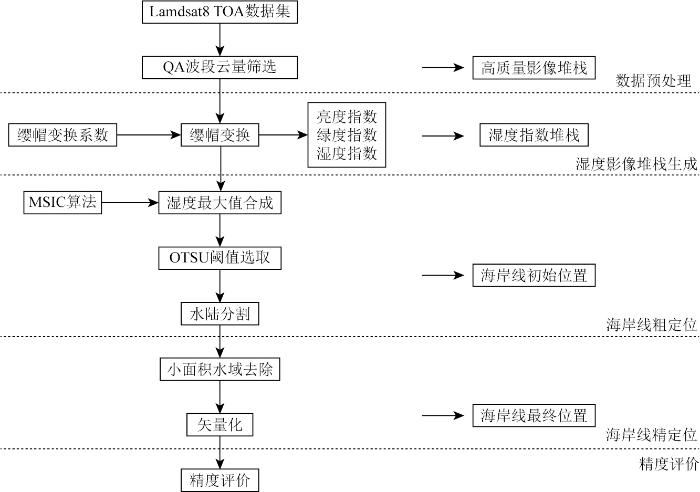

本研究结合缨帽变换和最大光谱指数合成(maximum spectral index composite,MSIC)算法,发展了一种考虑地物含水量的海岸线精确定位模型,旨在突显水体信息和其他地物在遥感图像上的差异性,并基于长时序卫星遥感图像准确定位海岸线。本文技术路线如图2所示。
图2
2.1 高质量时序遥感影像堆栈构建
表1 所用遥感影像及潮汐信息表
Tab.1
| 序号 | 成像日期 | 行 | 列 | 云量/% | 潮汐信息(北京时间) | 序号 | 成像日期 | 行 | 列 | 云量/% | 潮汐信息(北京时间) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 验潮站 | 高潮时刻 | 低潮时刻 | 验潮站 | 高潮时刻 | 低潮时刻 | |||||||||||
| 1 | 2022-01-03 | 117 | 39 | 1.05 | 沈家门 | 09:56 | 03:26 | 9 | 2022-03-24 | 117 | 40 | 13.50 | 岱山 | 13:54 | 08:54 | |
| 2 | 2022-01-03 | 117 | 40 | 3.25 | 沈家门 | 09:56 | 03:26 | 10 | 2022-04-09 | 117 | 40 | 8.55 | 岱山 | 15:04 | 10:17 | |
| 3 | 2022-01-19 | 117 | 40 | 0.35 | 沈家门 | 10:40 | 04:20 | 11 | 2022-05-02 | 118 | 39 | 11.24 | 岱山 | 11:12 | 05:46 | |
| 4 | 2022-02-27 | 118 | 39 | 0.08 | 沈家门 | 07:03 | 14:43 | 12 | 2022-08-22 | 118 | 39 | 9.55 | 岱山 | 06:28 | 12:32 | |
| 5 | 2022-03-08 | 117 | 39 | 0.05 | 沈家门 | 06:40 | 12:17 | 13 | 2022-10-02 | 117 | 39 | 2.63 | 岱山 | 14:52 | 08:16 | |
| 6 | 2022-03-08 | 117 | 40 | 0.07 | 沈家门 | 06:40 | 12:17 | 14 | 2022-10-02 | 117 | 40 | 3.88 | 岱山 | 14:52 | 08:16 | |
| 7 | 2022-03-15 | 118 | 39 | 0.15 | 沈家门 | 08:11 | 14:50 | 15 | 2022-11-10 | 118 | 39 | 11.81 | 岱山 | 11:30 | 05:21 | |
| 8 | 2022-03-24 | 117 | 39 | 0.03 | 沈家门 | 12:42 | 07:24 | 16 | 2022-11-26 | 118 | 39 | 6.21 | 岱山 | 12:08 | 05:44 | |
2.2 基于缨帽变换的湿度指数堆栈生成
式中:X和Y为缨帽变换前和变换后的像元向量;C为变换矩阵系数。
通过缨帽变换可以得到与波段数相同的分量,其中,第1分量为亮度指数,表征地物表面的总反射程度;第2分量为绿度指数,表征地表的植被覆盖程度,通常用于监测植被的分布和健康状况;第3分量为湿度指数,表征地表的含水量,通常用于监测和识别水体、湿地区域以及土壤湿度变化;其余分量为黄度指数以及可能存在的噪声。根据缨帽变换湿度指数的表征,地表物体含水量越多,对应的像元湿度指数就越大,反之湿度指数就越小。
表2 Landsat8卫星反射率的缨帽变换系数
Tab.2
| 缨帽变换后分量 | 波段 | |||||
|---|---|---|---|---|---|---|
| 蓝光 | 绿光 | 红光 | 近红外 | 短波红外1 | 短波红外2 | |
| 亮度指数 | -0.236 3 | -0.283 6 | -0.425 7 | 0.809 7 | 0.004 3 | -0.164 0 |
| 绿度指数 | 0.130 1 | 0.229 0 | 0.349 2 | 0.179 5 | -0.627 0 | -0.620 0 |
| 湿度指数 | -0.823 9 | 0.084 9 | 0.439 6 | -0.058 0 | 0.201 3 | -0.277 0 |
| TCT4 | -0.329 4 | 0.055 7 | 0.105 6 | 0.185 5 | -0.434 9 | 0.808 5 |
| TCT5 | 0.107 9 | -0.902 3 | 0.411 9 | 0.057 5 | -0.025 9 | 0.025 2 |
| TCT6 | 0.344 3 | 0.405 7 | 0.466 7 | 0.534 7 | 0.393 0 | 0.241 2 |
本研究中,对高质量密集时序遥感影像堆栈进行缨帽变换,从而获得亮度指数、绿度指数和湿度指数,并基于湿度指数构建湿度指数堆栈。
2.3 考虑地物含水量的海岸线粗定位
1)基于MSIC算法的最大水面生成。MSIC算法是一种基于时间序列的影像集合的方法。该算法选用一个光谱指数作为逐像素排序函数,利用所选光谱指数在整个影像集合中的最大值来替代图像中每个像素的数值,进而生成一个新的最大值波段信息[39]。MSIC的公式为:
式中:Im为MSIC算法合成图像;F1,F2,…,Fn为不同时相输入遥感影像的光谱指数。
在本研究中,利用MSIC算法对湿度指数堆栈进行操作,生成湿度最大值合成影像。
2)基于OTSU算法的海岸线粗提取。OTSU算法又称最大类间方差法,是一种非参数方法,在计算机视觉和图像处理领域中得到了广泛应用。该方法自动选取灰度直方图中的最佳阈值,将影像分为前景和背景2部分[40],从而实现影像的二值分类。OTSU算法的计算公式为:
式中:g为分割阈值T时的前景图像和背景图像的类间方差;ω0为前景图像的像素数目占图像总像素的比例;μ0为前景图像的平均灰度值;ω1为背景图像的像素数目占图像总像素的比例;μ1为背景图像的平均灰度值。
通过OTSU算法得到阈值T,此时前景图像和背景图像的类间方差最大。利用阈值T对遥感图像进行分割,公式为:
式中:Iwater为分割后图像;Iwetness为湿度指数。
本研究中,获取湿度最大值合成影像之后,利用OTSU算法对湿度最大值合成影像进行最佳阈值分割,以实现对水体和陆地的准确分割,从而获得海岸线遥感信息粗定位结果。
2.4 海岸线遥感信息精定位
水体信息不仅包含了海洋,还包含了坑塘、湖泊和河流等含水量较高的区域,影响海岸线定位的准确性。因此,必须去除坑塘、湖泊和河流等小面积水域的影响。
本研究利用面向对象的思想去除坑塘、湖泊、河流等内陆水体信息的干扰。首先,根据研究区特点,设定内陆水体的最小尺寸;其次,将设定的最小尺寸除以遥感影像单个像素所对应的地面实际面积,得到像素阈值,以确保在不同空间分辨率图像上计算的一致性;然后,对水体像素进行八邻域连接,使相邻的水体像素连接成更大的水体区域,以识别连续的水体区域;最后,删除所有小于像素阈值的对象,得到最终的水体区域边界,达到去除坑塘、湖泊、河流等小面积水域影响的目的。
2.5 精度评价
精度评价在研究和实践中至关重要,不仅能评价结果优劣,更是调整参数、优化模型的重要依据。本研究采用均方根误差(root mean square error,RMSE)对方法和结果进行评价。RMSE是预测值与真实值之间的偏差,并且对数据中的异常值较为敏感。计算公式为:
式中:N为样本数量;Yi为预测值;Xi为真实值。
3 研究结果与分析

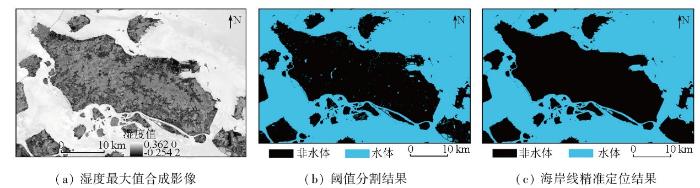

本研究基于GEE云平台,获取覆盖研究区的长时序Landsat8卫星遥感影像,利用考虑地物含水量的海岸线精准定位模型进行海岸线遥感信息提取,结果如图3所示。图3(a)为基于MSIC算法生成的湿度最大值合成影像,通过图3(a)可以看出,海洋、湖泊、河流等高含水量地物呈现亮色调,而建成区、道路等低含水量地物呈现暗色调。基于OTSU算法对湿度最大值合成影像进行操作,得到分割阈值为0.076 1,分割结果如图3(b)所示。通过图3(b)可以看出,水体(海洋、湖泊、河流)和陆地得到了较好地区分,水陆边界清晰。根据研究区及遥感影像特点,设置最小尺寸为66个像素,对阈值分割结果进行小面积水域去除,得到结果如图3(c)所示。通过图3(c)可以看出,在保留海洋和陆地边界线的同时,坑塘、湖泊、河流等小面积水域被去除,得到的海陆边线位置较为准确。
图3

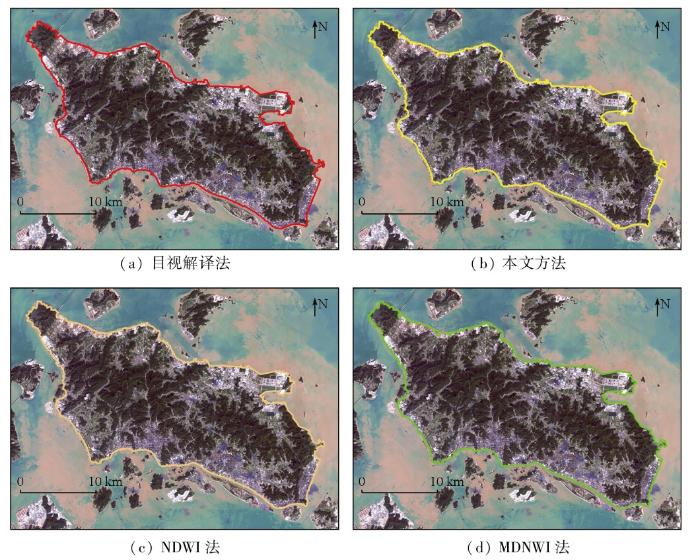

图4

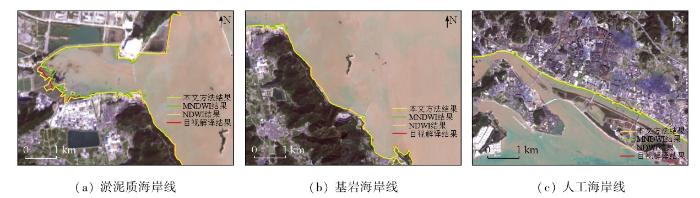

图5
对不同方法所得结果的海岸线长度和所围面积进行统计并与目视解译结果进行对比,结果如表3所示。
表3 海岸线长度及所围面积比较
Tab.3
| 方法 | 面积/km2 | 长度/km | 面积误差/% | 长度误差/% |
|---|---|---|---|---|
| 目视解译 | 514.43 | 146.84 | — | — |
| 本文方法 | 513.68 | 150.51 | -0.14 | 2.50 |
| NDWI法 | 516.19 | 152.40 | 0.34 | 3.79 |
| MNDWI法 | 516.18 | 152.76 | 0.34 | 4.04 |
从表3可知,目视解译结果的面积和长度分别为514.43 km2 和146.84 km。NDWI法所得到的面积和长度分别为516.19 km2 和152.40 km,误差分别为0.34%和3.79%。MNDWI法所得到的面积和长度分别为516.18 km2 和152.76 km,误差分别为0.34%和4.04%。本文方法所得到的面积和长度分别为513.68 km2 和150.51 km,误差分别为-0.14%和2.50%。本文方法所得结果的长度和所围面积误差均小于NDWI法和 MNDWI法,表现出比NDWI法和MNDWI法更优越的性能。

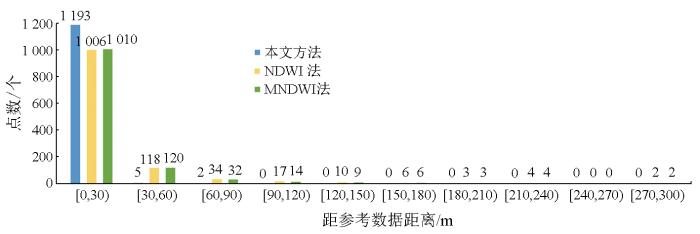

图6
计算所有选取点距离参考数据的误差平均值和RMSE,计算结果如表4所示。
表4 距离平均值和RMSE
Tab.4
| 方法 | 选取点数/个 | 距离平均值/m | RMSE/m |
|---|---|---|---|
| 本文方法 | 1 200 | 3.42 | 6.79 |
| NDWI法 | 1 200 | 18.40 | 30.50 |
| MNDWI法 | 1 200 | 18.03 | 30.12 |
从表4可知,NDWI法的平均值和RMSE分别是18.40 m和30.50 m,MNDWI法的平均值和RMSE分别是18.03 m和30.12 m。本文方法计算得到的平均值和RMSE分别是3.42 m和6.79 m,平均值和RMSE均小于NDWI法和MNDWI法。因此,使用本方法提取海岸线的效果要优于MDWI法和MNDIW法,位置精度更高,定位更为准确。
4 结论与展望
针对瞬时性遥感图像难以准确探测海岸线空间位置的问题,本文发展了一种考虑地物含水量的海岸线精准定位模型,利用缨帽变换获取湿度指数以准确探测海岸线空间位置,并以舟山本岛为研究区开展了验证实验。结果表明,该方法具有较好的适用性,能够准确提取不同类型的海岸线,所围面积误差和长度误差分别为-0.14%和2.50%。该方法所得结果空间位置准确,与参考数据的距离平均值和RMSE分别为3.42 m和6.79 m,99.42%的验证点位置误差在1像元宽度范围内,优于传统方法所得结果。本研究能够为海岸线遥感信息准确提取提供技术支撑,对海岸带资源科学管理和可持续发展具有重要意义。
本研究虽然基于长时序卫星遥感影像实现了海岸线精准定位,但舟山本岛以基岩岸线为主,在淤泥质海岸、砂质海岸等更复杂地理环境下的应用效果仍需进一步探讨。未来需要关注以下问题:①将该方法应用于更大空间尺度、更长时间序列的海岸线遥感信息提取中,以验证方法的可靠性和适用性;②分析不同类型海岸线在遥感图像上的表现特征,开展海岸线类别属性识别研究;③结合区域经济发展、气候气象、地形地貌、自然灾害等数据,开展海岸线时空演变归因分析。
