国土资源遥感, 2019, 31(1): 101-109 doi: 10.6046/gtzyyg.2019.01.14

技术方法

基于GF-1与实测光谱数据鄱阳湖丰水期总悬浮物浓度反演

高晨, 徐健,, 高丹, 王莉莉, 王野乔

江西师范大学地理与环境学院/鄱阳湖湿地与流域研究教育部重点实验室,南昌 330022

Retrieval of concentration of total suspended matter from GF-1 satellite and field measured spectral data during flood period in Poyang Lake

GAO Chen, XU Jian,, GAO Dan, WANG Lili, WANG Yeqiao

School of Geography and Environment Science & Ministry of Education’s Key Laboratory of Poyang Lake Wetland and Watershed Research, Jiangxi Normal University, Nanchang 330022, China

通讯作者: 徐 健(1987-),男,讲师,博士,主要从事水环境遥感和生物地球化学研究。Email:jianxu@jxnu.edu.cn。

责任编辑: 李瑜

收稿日期: 2017-07-10   修回日期: 2017-09-7   网络出版日期: 2019-03-15

基金资助: 国家自然科学基金项目“鄱阳湖浑浊水体溶解性有机碳遥感探测机理与反演方法研究”.  41471298
江西省自然科学基金项目“鄱阳湖流域溶解有机碳的循环机理及其监测模型”.  20133ACB20011
江西省重大生态安全问题监控协同创新中心项目“空间信息—智能传感综合技术平台”.  JXS-EW-00
江西师范大学研究生创新基金项目“基于实测高光谱数据的城市湖泊水体有色可溶性有机物(CDOM)遥感反演——以南昌市瑶湖为例”共同资助.  YJS2016023

Received: 2017-07-10   Revised: 2017-09-7   Online: 2019-03-15

作者简介 About authors

高晨(1992-),女,硕士研究生,主要从事水色遥感研究。Email:gaochen1214@sina.com。 。

摘要

总悬浮物浓度是水质评价的重要参数之一。2015年8月,在鄱阳湖布设33个采样点,通过测量水面光谱和采集水样进行检测,获取水面遥感反射率、总悬浮物浓度和叶绿素a浓度等数据。结合实测水面遥感反射率数据与总悬浮物浓度的相关性分析,建立了单波段、一阶微分和波段比值3种反演模型,并分别进行了精度验证。研究发现,3种反演模型的拟合度(R 2)均大于0.9,其中单波段模型最优,其R 2、均方根误差(root mean square error,RMSE)及平均相对误差(mean relative percentage error,MRPE)分别为0.980 5,3.78 mg/L和16.99%。将该单波段模型应用于2015年8月3日的高分一号(GF-1)卫星影像数据,同样得到了较高的反演精度,R 2,RMSE和MRPE分别为0.847 7,12.23 mg/L和35.22%。结果表明,鄱阳湖丰水期总悬浮物浓度值总体偏低,平均值为23.26 mg/L,高值主要集中在鄱阳湖北部通江河道及其以南的中部水域,其余水域分布较为均匀。利用2015年10月24日GF-1影像和准同步观测的21个采样点的总悬浮物浓度数据使用此模型做进一步验证,其反演精度接近于2015年8月影像验证结果,表明该模型能进一步推广应用到鄱阳湖不同时期总悬浮物浓度的反演。通过实测光谱的分析以及在遥感影像上的应用,可以为鄱阳湖总悬浮物浓度的反演以及环境监测提供参考。

关键词： 总悬浮物浓度 ; 反演方法 ; 高分一号 ; 实测水体光谱 ; 鄱阳湖

Abstract

Total suspended matter is one of the important parameters to evaluate water quality. In this study, 33 data samples containing reflectance of water surface, concentration of total suspended matter and chlorophyll-a were used to conduct retrieval of total suspended matter, establish retrieval model and verify accuracy of model based on comparative analysis between field measured spectral reflectance and total suspended matter in Poyang Lake during the flood season. These models were single band, first-order differential and band ratio, respectively. The results showed that the R 2 of three models was greater than 0.9, and the best was the single band model, and R 2, RMSE and MRPE were 0.9805, 3.78mg/L and 16.99%, respectively. The single band model gave the better performance when it was applied to GF-1 satellite image data on August 3, 2015 and was validated, with R 2, RMSE and MRPE being 0.8477, 12.23mg/L and 35.22%, respectively. It was also shown that the overall level of suspended matter concentration was low and the average value was 23.26mg/L. The higher value of total suspended matter was concentrated in the northern channel area. The concentration values of suspended matter was distributed uniformly in other areas of Poyang Lake. This model was further applied to GF-1 satellite image data on October 24, 2015 and was validated using 21 data samples of total suspended matter concentration obtained on October 23 and October 24, 2015. The retrieval accuracy was close to the result of image on August 3, 2015. The results indicate that this model can be also applied to retrieving the total suspended matter concentration of other periods in Poyang Lake. By analysis of field measured spectral reflectance and application of remote sensing image data, this study can provide reference for the retrieval of total suspended matter and environment monitoring of Poyang Lake.

Keywords： total suspended matter concentration ; retrieval method ; GF-1 satellite data ; field measured water spectra ; Poyang Lake

PDF (5055KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

高晨, 徐健, 高丹, 王莉莉, 王野乔. 基于GF-1与实测光谱数据鄱阳湖丰水期总悬浮物浓度反演. 国土资源遥感[J], 2019, 31(1): 101-109 doi:10.6046/gtzyyg.2019.01.14

GAO Chen, XU Jian, GAO Dan, WANG Lili, WANG Yeqiao. Retrieval of concentration of total suspended matter from GF-1 satellite and field measured spectral data during flood period in Poyang Lake. REMOTE SENSING FOR LAND & RESOURCES[J], 2019, 31(1): 101-109 doi:10.6046/gtzyyg.2019.01.14

0 引言

鄱阳湖是我国最大的淡水湖,在洪水调蓄及减灾、气候调节和生物保护等方面具有非常重要的生态服务功能[1]。近年来,由于中国建筑产业的快速发展及其对建设用砂的需求,导致鄱阳湖的采砂作业持续扩大,对防洪安全、野生动植物生存、湖区生态环境等方面有着严重不利影响,其环境问题面临着严峻考验[2,3]。如何快速、动态、持续地监测其水质状况已经成为一个亟待解决的重要问题。

总悬浮物(total suspended matter,TSM)是评价湖泊水质的一个重要指标,其浓度大小直接影响到水体透明度等光学特性,从而影响到水生生物的生长以及水体的初级生产力[4]。传统的监测方法耗费时间长、监测范围有限; 而遥感技术在水质监测方面的应用使得快速、大范围、低成本的水质监测成为可能。国内外学者对于水体中悬浮物浓度的反演已经开展过诸多研究,反演方法较为成熟[5,6,7]。加之近年来地面实测高光谱遥感技术的较快发展,其波段数多、光谱分辨率高的特点,能反映水体反射光谱的细微变化,操作方便灵活,目的性强,常被用作常规遥感的补充。宋庆君等[8]对秋季太湖水体悬浮物浓度分别进行了改进的TASSAN模型、比值模型、近红外812 nm估算模型等进行悬浮物浓度的反演,结果表明近红外812 nm估算模型对于秋季太湖水体中悬浮物浓度的反演结果最优; 陈建辉等[9]在对晋江水体悬浮物浓度的高光谱建模过程中发现733±3 nm处的反射率与悬浮物浓度相关性最大,其单波段模型反演结果较为稳定; 孙德勇等[10]在对太湖水体进行悬浮物浓度反演的过程中,采用了经验模型和神经网络模型,并对二者进行了对比,结果表明神经网络模型的反演效果优于经验模型。

高分一号(GF-1)卫星是我国高空间分辨率对地观测系统重大专项天基系统中的首发星[11],其高空间分辨率的优势为水色遥感监测提供了很大的便利。GF-1 WFV传感器中红光波段和近红外波段是悬浮物浓度的敏感波段,常被用于水体悬浮物浓度的反演[12,13]。我国自主研发的高空间分辨率对地观测卫星影像数据与地面实测高光谱数据相结合的方法也被运用到了水质参数的反演中,且取得了较好的结果[14,15,16]。

但是,由于地面实测数据、大气校正以及卫星影像资料等方面的局限性,即使在同一地区迄今也尚未形成统一的定量反演模型或参数[17]。而且鄱阳湖随季节变化的特殊性也为其水质反演带来了一定的困难。因此,本文以鄱阳湖为研究区,利用GF-1卫星数据[18],与实测水体光谱数据相结合,基于半经验模型方法,建立针对鄱阳湖丰水期水体TSM浓度的反演模型,并对其分布进行空间格局分析,为GF-1卫星数据在内陆湖泊水质反演中的应用提供科学依据。

1 数据与方法

1.1 研究区概况

鄱阳湖(图1)是我国第一大淡水湖,地处江西省北部,长江南岸,经湖口连通长江。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   鄱阳湖水域及其采样点

Fig.1   Location of Poyang Lake and samples


鄱阳湖汇集赣、抚、信、饶、修五河来水,同时受长江水位制约,是一个季节性、吞吐型的湖泊,具有天然调蓄洪水的功能。每年7—9月为丰水期,湖水面积可达4 078 km2; 枯水期水位下降,洲滩裸露,面积最小时仅为146 km2,形成了“洪水一片水连天,枯水一线滩无边”的独特自然景观。由于鄱阳湖的特殊性质,使得鄱阳湖的不同区域有着不同的特点。图1中,北部通江河道区域(A)连通长江,直接受长江的顶托或倒灌作用影响,且大型运输船只活动频繁; 区域(B)位于赣江北支和修水的交汇处,与吴城自然保护区相邻; 中部大湖面区域(C)水系发达,丰水期水域面积较大,枯水期则形成河湖滩地; 南矶湿地区域(D)年内水位变化明显,丰水期被湖水淹没,而枯水季节则形成湿地草洲,是越冬候鸟的天然栖息场所。

1.2 数据采集

研究所用数据来自于鄱阳湖实地样点水面光谱测量和水样采集检测。采样点分别设置在鄱阳湖北部通江河道、赣江和修水交汇处、中部大湖面区域及南矶湿地4个典型区域,共计33个(图1)。采样时间分别为2015年8月1—5日。水面光谱测量时间为上午10︰00至下午2︰00。采样时间段内太阳光线强度为当日最大,测量时天气晴朗,无风无云。水体光谱测量采用水面以上测量法[19],测量仪器为美国ASD公司FieldSpec 4便携式地物光谱仪(光谱范围为3502 500 nm)。水面遥感反射率Rrs的计算公式为

Rrs=Lsw-rLskyπLpρp

式中: Lsw为光谱仪测得的水体辐亮度; Lsky为天空光漫反射辐射亮度; r为气—水界面对天空光的反射比,平静水面取值为0.022[19]; Lp为测得的灰板辐亮度; ρp为标准板(此处为灰板)反射率(由ASD公司提供)。

现场样点采集2 000 ml表层(050 cm)水样。采集的水样放入冷藏箱保存,之后带回实验室进行后续处理。TSM浓度和叶绿素a(Chlorophyll-a,Chl-a)浓度的测定在分析实验室进行。水样经过孔径为1.2 μm的Whatman GF/C玻璃纤维滤膜过滤后,采用烘干称重法测定TSM浓度[20]; 水样经过孔径为0.7 μm的Whatman GF/F玻璃纤维滤膜过滤后,利用热乙醇萃取法测定Chl-a浓度[21]。

1.3 遥感影像数据及其预处理

采用2015年8月3日过境的GF-1卫星影像,覆盖整个鄱阳湖区域,幅宽为820 km,空间分辨率为16 m,重访周期4 d,共有蓝光(450520 nm)、绿光(520590 nm)、红光(630690 nm)以及近红外(770890 nm)4个波段。

遥感影像数据的处理包括正射校正、辐射定标、大气校正以及鄱阳湖水域面积提取等4个方面,处理过程均采用ENVI5.3软件进行操作。预处理过程中所需的辐射定标参数和光谱响应函数均从中国资源卫星应用中心获取。正射校正采用覆盖鄱阳湖范围的同时期Landsat8 OLI全色影像作为参考,结合全球空间分辨率7.5 s(约200 m)的数字高程模型数据对GF-1影像进行正射校正; 重采样方法采用三次卷积法。辐射定标之前先修改影像的Gain/Offset值,之后将GF-1影像由DN值转换为辐亮度,并修改影像输出格式为BIL。大气校正采用FLAASH Atmospheric Correction工具进行处理[22,23,24],但不进行气溶胶反演和水汽反演。

1.4 模型方法

1.4.1 单波段模型

对水体反射率与TSM浓度建立相关关系,经过光谱分析后选取相关性最大的对应波长反射率建立TSM浓度反演模型。

1.4.2 一阶微分模型

一阶微分模型最早由Rundquist等[25]提出,对高光谱数据进行一阶微分处理可以去除部分线性背景、噪声光谱对目标光谱的影响,而且可以确定光谱拐点和最大、最小反射率波长的位置。离散型的高光谱数据的一阶微分计算公式为

R(λi)'=R(λi+1)-R(λi-1)λi+1-λi-1

式中: R(λi)'为波长 λi处的反射光谱一阶微分值; R(λi+1)是波长 λi+1处的原始水体反射率; λi, λi+1和 λi-1分别为3个相邻波长。

1.4.3 波段比值模型

波段比值模型是多波段模型计算中最常用的模型。采用迭代算法,对350900 nm(10 nm间隔)波段区间的实测反射率逐一两两比值,与TSM浓度进行相关性计算,选取最优相关性对应的波段比值参与建模。

1.5 精度评估

采用均方根误差(root mean square error,RMSE)以及平均相对误差(mean relative percentage error,MRPE)评价反演模型的精度,计算公式为

RMSE=∑i=1n(ximea-xipre)2n
MRPE=∑i=1nximea-xipreximean×100%

式中: xipre和 ximea分别表示通过模型计算得到的TSM浓度和实际测量得到的TSM浓度,mg/m3; n为采样点个数。

2 结果与讨论

2.1 水质参数特征

鄱阳湖2015年丰水期主要水质参数测定结果如表1所示。

表1   鄱阳湖采样点水质参数特征

Tab.1  Characteristics of water quality parameters in the Poyang Lake

采样
时间		区域(采样
点个数)		水质参数最小值最大值平均值
20150801D(8)Chl-a/(mg·m-3)3.639.706.16
TSM/(mg·L-1)5.2011.807.63
浊度/NTU5.5011.507.51
20150802B(10)Chl-a/(mg·m-3)1.0612.997.03
TSM/(mg·L-1)6.2079.0016.84
浊度/NTU4.30109.0020.29
20150803A(9)Chl-a/(mg·m-3)0.655.423.06
TSM/(mg·L-1)31.4055.8043.91
浊度/NTU39.4067.5052.53
20150805C(6)Chl-a/(mg·m-3)3.8420.545.91
TSM/(mg·L-1)9.8098.4034.57
浊度/NTU8.00118.1033.43
总(33)Chl-a/(mg·m-3)0.6520.545.55
TSM/(mg·L-1)5.2098.4024.76
浊度/NTU4.30118.1030.65

新窗口打开| 下载CSV


从表1可知,Chl-a浓度、TSM浓度和浊度平均值分别为5.55 mg/m3,24.76 mg/L和30.65 NTU。3个水质参数的最大值均出现在图1的C区域,即鄱阳湖中部大湖面区域; 平均值最大的区域为A和B,位于鄱阳湖北部通江水道以及赣江北支和修水的交汇处。

2.2 鄱阳湖水体光谱特征分析

样点实测光谱经过计算得到水体反射率光谱曲线,鄱阳湖水体光谱反射率随悬浮物浓度的增加而逐渐增大(图2)。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   鄱阳湖水体反射率光谱曲线

Fig.2   Spectral reflectance curve of Poyang Lake water


图2中,反射率曲线分别为4个采样区域的平均值,由于Chl-a的弱吸收和悬浮物的散射作用使得550600 nm之间出现一个反射峰; 600 nm处的吸收谷是由于纯水的吸收而导致的; 650700 nm波段处由于Chl-a在红光波段的强吸收而产生了一个明显的吸收谷[26]; 700 nm处的反射峰也和Chl-a的浓度有关。

对水体反射率进行归一化处理,可以使在外界环境变化的条件下测量的水体光谱具有可比性。归一化公式为

$\overline{R(\lambda_{i})}=\frac{R(\lambda_{i})}{\frac{1}{m}\sum_{i=350}^{900}\lambda_{i}}$

式中:$\overline{R(\lambda_{i})}$为归一化后的水体反射率; m为350900 nm波段区间的波段数。将归一化的水体遥感反射率与TSM浓度进行person相关系数的计算,结果如图3所示。从图3可知,进行了归一化处理的遥感反射率与TSM浓度的相关性有明显的变化,存在2个峰值和2个谷值。2个峰值分别出现在660730 nm和760820 nm处,2个谷值分别位于350400 nm和500550 nm处。峰值在波长710 nm和807 nm处,相关系数分别为0.85和0.75; 谷值出现在波长375 nm和514 nm处,相关系数分别为-0.76和-0.72。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   归一化遥感反射率与TSM浓度的相关系数

Fig.3   Correlation coefficients for normalized remote sensing reflectance with TSM concentration of water


在33个采样点中,先选取Chl-a浓度近似相同(约4 mg/m3)、TSM浓度不同(分别为18.6 mg/L,55.8 mg/L和98.4 mg/L)的3个采样点,对应的水面实测遥感反射率曲线如图4(a)所示; 再选取TSM浓度值近似相同(约6 mg/L)、Chl-a浓度值不同(3.906 mg/m3,6.361 mg/m3和9.700 mg/m3)的3个采样点,对应的水面实测遥感反射率曲线如图4(b)所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   鄱阳湖水面实测遥感反射率光谱

Fig.4   Measured reflectance spectra in Poyang Lake


分析水体的光谱曲线得出,几乎全波段的反射率大小均与TSM浓度有关,波长705 nm后的反射率曲线基本不受Chl-a浓度的影响,波长830900 nm的反射率非常小,且存在一定的噪声,因此,705830 nm波段范围可以作为反演鄱阳湖水体中的TSM浓度的光谱特征波段。

2.3 不同模型估算TSM浓度分析

利用2015年8月实测的33个采样点光谱数据计算得到反射率,分别建立单波段、一阶微分和波段比值3种模型对鄱阳湖TSM浓度进行估算。在33组中,按照TSM浓度从大到小依次排列,每隔3个点选出一个,即使用3/4数据进行建模,1/4数据进行精度验证[27]。其中,单波段模型通过上述光谱特征分析得出波长为707 nm处反射率与TSM浓度相关性最优; 一阶微分模型中776 nm处的一阶微分值与TSM浓度相关性最大; 波段比值模型通过循环迭代确定717 nm与401 nm处反射率作比值与TSM浓度相关性最大。

利用25组数据将由上述所得最佳波段反射率或反射率组合作为自变量,TSM浓度作为因变量进行回归分析,利用SPSS软件综合分析各种拟合关系得出,三次函数的拟合效果最好[24]。3种方法估算TSM浓度的反演模型如表2所示。3种方法建立的反演模型中,决定系数均高达0.9以上,其中单波段模型的决定系数最高,为0.980 5。

表2   3种方法的TSM浓度反演模型

Tab.2  Total suspended matter concentration retrieval models in three methods

反演方法自变量模型表达式R2
单波段R(707)y = 234 016x3-1 587.9x2+772.22x+2.520 50.980 5
一阶微分R(777)-R(775)777-775y = 2×1013x3-2×109x2+565 942x+4.1880.968 1
波段比值R(717)R(401)y = 8.616 6x3-47.114x2+127.39x-88.0090.959 3

新窗口打开| 下载CSV


利用其余8组数据对3种TSM浓度反演模型进行精度评估,结果如图5所示。从图5可以看出,单波段模型的反演效果最好,RMSE为3.78 mg/L,MRPE为16.99%; 一阶微分模型次之,RMSE和MRPE分别为4.46 mg/L和22.76%; 波段比值模型的精度评估结果低于前2种反演模型。结合表2可知,单波段模型在鄱阳湖丰水期的反演效果最好,精度评估结果最优,可以用于鄱阳湖丰水期TSM浓度反演。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   TSM浓度实测值与预测值对比

Fig.5   Comparison between measured and estimated the total suspended matter concentration


2.4 鄱阳湖丰水期TSM浓度GF-1影像反演

对2015年8月3日过境的GF-1影像进行预处理,使用前文得到的单波段模型对鄱阳湖TSM浓度进行反演和精度评估。

2.4.1 GF-1影像预处理

由于鄱阳湖下垫面的复杂性及其上空气溶胶的复杂性,实测反射率光谱与卫星遥感反射率之间具有近似的线性关系,即大气校正的经验模型[28]。结合实测反射率与卫星遥感反射率,分别对每个波段再次进行大气校正。GF-1影像第3波段大气校正结果与实测反射率对比关系如图6所示。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   GF-1第3波段反射率与实测反射率对比

Fig.6   Comparison between the Band3 reflectance of GF-1 imagery and measured reflectance


采用归一化水体指数法[29,30]提取鄱阳湖水域面积,得到鄱阳湖水域边界矢量图,裁剪影像得到鄱阳湖水域范围图像。

2.4.2 单波段模型反演鄱阳湖丰水期TSM浓度

由于鄱阳湖水面反射率与TSM浓度相关性最大的波段与GF-1卫星影像的第3波段最为接近,因此,选用GF-1影像的第3波段,利用表2中单波段模型表达式对鄱阳湖TSM浓度进行反演。反演结果与实测值之间的关系如图7所示。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   GF-1影像数据单波段模型反演TSM浓度的反演值与实测值对比(2015年8月)

Fig.7   Comparison between retrieved and measured the total suspended matter concentration based on single band model using GF-1 data (August,2015)


其中,R2为0.847 7,RMSE为12.23 mg/L,MRPE为35.22%,由此可得,单波段模型在鄱阳湖丰水期GF-1影像上的应用有较好的结果,GF-1卫星影像数据可以用于鄱阳湖丰水期TSM浓度的反演。反演结果如图8所示。

图8

新窗口打开| 下载原图ZIP| 生成PPT

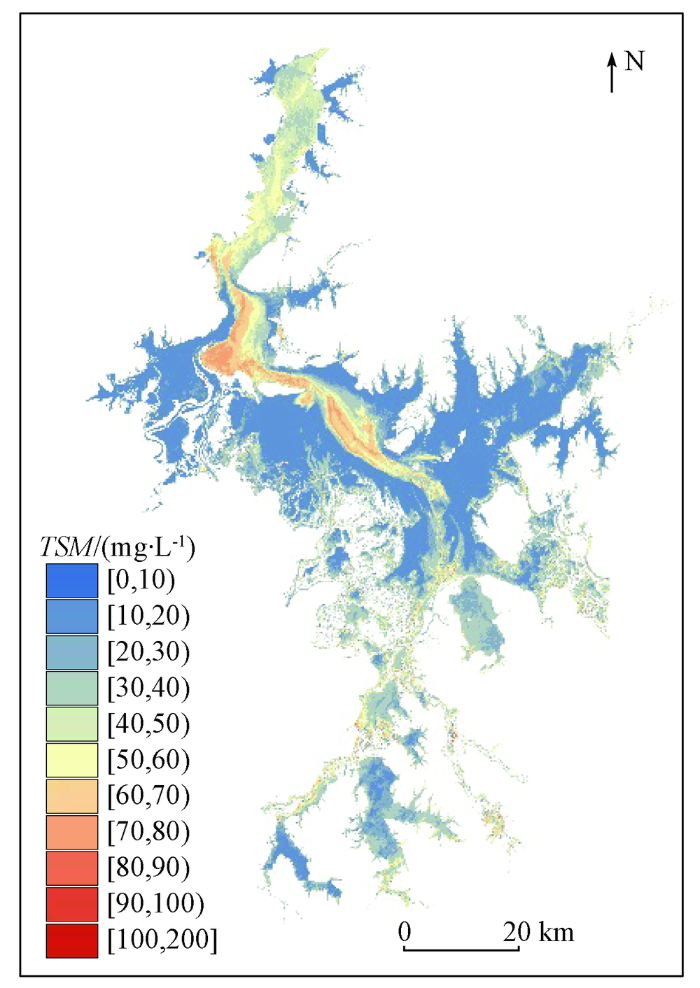

图8   2015年8月鄱阳湖TSM浓度空间分布

Fig.8   Spatial distribution map of suspended matter concentration of Poyang Lake in August 2015


由图8可知,鄱阳湖的TSM浓度总体水平不高,平均值为23.26 mg/L,最大值为127.36 mg/L,最小值为3.87 mg/L。TSM浓度空间分布的差异性也十分明显,高值主要集中在鄱阳湖北部通江河道区域(A)上,以及鄱阳湖中部大湖面区域(C),其他水域分布相对均匀。

8月为鄱阳湖丰水期,水位及湖水面积处于1 a中的最大值,且鄱阳湖的TSM浓度的整体水平也较低[31]。由于北部通江河道在采砂、航运等一系列人类活动的影响下,TSM浓度值局部偏高,加之2007年以来鄱阳湖采砂活动的南移[32],使得鄱阳湖中部大湖面区域悬浮泥沙含量增加。

鄱阳湖丰水期水体中所含的TSM浓度值相对较低,但同时Chl-a浓度值也处于较低的水平; 而且从光谱特征分析中发现,TSM浓度在水面反射率中占主导作用,Chl-a浓度对此影响不大。因此,在进行丰水期TSM浓度的反演中利用单波段模型便足以得到良好的拟合效果,其他反演模型中增加一个波段试图提高模型精度反而影响了最终的反演效果。Binding等[33]和陈建辉等[9]在研究中也分别提出,在悬浮物浓度占主导的复杂光学水体中用单波段模型反演悬浮物浓度是更为有效的方法。

实测水面反射率光谱与TSM浓度的相关性很高,两者建立的单波段模型拟合效果较好,但反演结果与实测TSM浓度之间仍存在一定的差异,造成这种现象的原因可能为: ①大气校正不充分导致反演结果存在误差; ②鄱阳湖河道中采砂船的活动,对水体中TSM浓度的影响较大。中部大湖面区域(C)采样时间为2015年8月5日,影像日期为2015年8月3日,2天间采砂船活动所导致湖水TSM浓度的明显变化减弱了影像与实测之间的对应关系。

2.5 反演模型验证

结合2015年10月23日和24日获取的21个样点的TSM浓度数据(表3),将上述鄱阳湖丰水期TSM浓度反演模型应用于2015年10月24日GF-1影像中做进一步验证(图9)。

表3   用于模型验证的21组TSM浓度数据

Tab.3  The 21 data samples of total suspended matter concentration for model validation(mg/L)

采样时间区域(采样点个数)最小值最大值平均值
20151023A(10)68.00111.6092.68
20151024B(11)1.6084.4029.22
总(21)1.60111.6059.44

新窗口打开| 下载CSV


图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   GF-1影像数据单波段模型反演TSM浓度的反演值与实测值对比(2015年10月)

Fig.9   Comparison between retrieved and measured the total suspended matter concentration based on single band model using GF-1 data (October,2015)


对比结果表明,反演整体效果良好,RMSE为14.11 mg/L,MRPE为38.45%,精度接近于2015年8月影像结果,表明该模型能进一步推广应用到鄱阳湖不同时期总悬浮浓度的反演。

3 结论

利用地面实测高光谱数据建立鄱阳湖丰水期TSM浓度的反演模型,采用2015年8月进行实地采样的33组包含实测反射率、TSM浓度以及Chl-a浓度等的采样数据,在对鄱阳湖丰水期水体光谱特征分析的基础之上,共建立了单波段、一阶微分和波段比值等3种反演模型,并对反演结果进行验证。研究发现:

1)鄱阳湖丰水期水体TSM浓度与实测水体反射率呈显著正相关。对采样点的原始反射率进行归一化处理后再与TSM浓度进行相关性分析,使得特征波段更加明显,再结合Chl-a浓度进行分析,最终得出适合进行鄱阳湖丰水期TSM浓度反演的波长范围为705830 nm。

2)TSM浓度反演建模的备选模型为单波段模型、一阶微分模型和波段比值模型。利用实测高光谱反射率建立的3种模型拟合度均大于0.9,精度验证结果也较好。比较分析表明,单波段模型的拟合效果最优,一阶微分模型次之,波段比值模型的反演效果低于前2种模型。

3)将单波段反演模型应用于2015年8月同现场观测同步的GF-1影像数据得出,鄱阳湖丰水期TSM浓度的高值主要集中在北部河道和鄱阳湖中部大湖面区域,其余水域分布较为均匀。

4)本研究建立的鄱阳湖丰水期TSM浓度反演模型应用于其他时期GF-1影像时得到的反演结果良好,精度接近于2015年8月反演结果,表明该模型能进一步推广应用于鄱阳湖不同时期的TSM浓度的反演。
