基于对象的地裂缝分步提取方法研究与应用

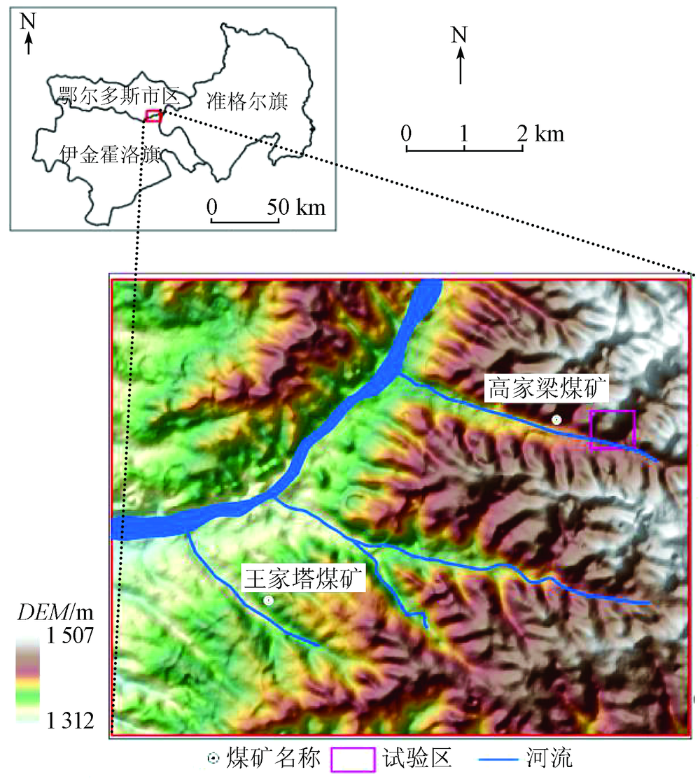

图1 研究区位置图

Fig.1 Location of study area

1.2 数据源及其预处理

数据源为2015年2月13日的GeoEye遥感影像,该时期植被覆盖度低,地裂缝在遥感影像上容易识别。地裂缝宽度一般大于0.5 m^[11],低空间分辨率遥感影像会丢失地裂缝信息,本文实验影像空间分辨率为0.44 m,能够满足地裂缝识别要求。基于B4(R),B3(G),B2(B)合成影像完成辐射定标、大气校正和辐射增强等预处理。本次辐射定标采用绝对定标,将DN值转换为光谱辐亮度,利用ENVI的FLAASH模型对影像进行大气校正消除大气分子和气溶胶散射等因素对地物反射的影响,然后通过辐射增强加强遥感影像上地裂缝的显示。

2 基于对象地裂缝分步提取方法设计

本文技术流程如图2所示,其中虚线框中为基于对象地裂缝分步提取方法,方法总共分为3步: 首先,根据地裂缝与其他地物在光谱和几何特征上的差异,采用掩模技术去除部分异于地裂缝的地表形态,排除其他地表信息对后续步骤的干扰; 然后,基于掩模结果,利用Canny边缘检测算子提取线性特征,去除不具有线性特征的地表形态; 最后,计算线性特征的分形维数,排除非地裂缝的其他线性地物,进而提取出第2步结果中的地裂缝信息,实现遥感影像的地裂缝提取。本次研究过程中,掩模处理可以有效降低后续地裂缝信息提取的难度,能够避免地裂缝特征提取的不完整性,提高方法效率; 引入分形维数特征增加地裂缝与其他线性干扰对象的区分度,提高地裂缝信息提取精度。

图2

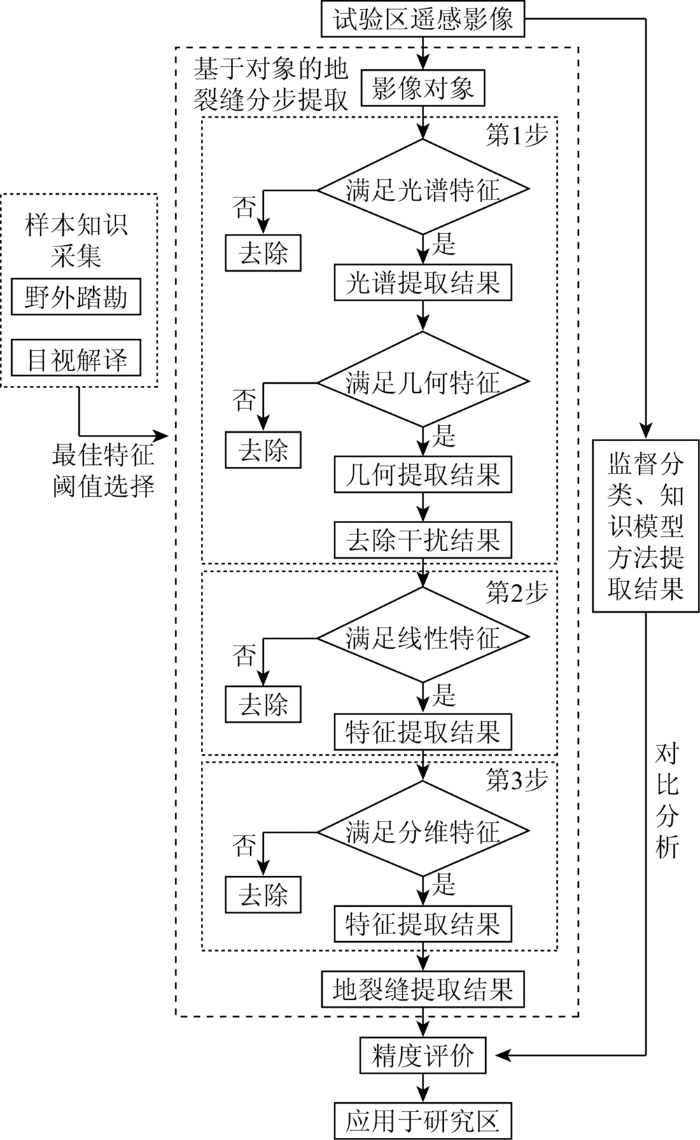

图2 技术流程图

Fig.2 Flow chart of proposed method

2.1 基于对象的掩模处理

基于对象的掩模处理主要包括影像分割、光谱特征提取和几何特征提取3个部分。本文采用多尺度分割方法进行影像分割^[12],该方法通过合并相邻的像素和小的分割对象,保证对象与对象之间平均异质性最大、对象内部像元同质性最大,在此基础上提取地裂缝的光谱和几何特征。

2.1.1 影像分割

分割尺度影响着地裂缝提取的精度^[13],通过对试验区的多次实验,本文设置形状因子为0.3,紧致度因子为0.6,分割尺度为50。图3是在固定形状因子和紧致度因子的情况下不同分割尺度的结果对比,可以看出分割尺度为30时,试验区被分割得过于破碎,例如图3(a)中a和b处地裂缝内部被分为多个不同对象,提取过程容易漏掉一些内部对象,造成提取结果不完整; 当分割尺度为70时,试验区被过度分割,使得分割的对象中包含了其他地物,如图3(c)中a和b处地裂缝与周围其他地物被分割为同一个对象,容易导致地裂缝被遗漏; 而分割尺度为50的结果使得地裂缝的分割结果相对完整,有利于地裂缝对象的完整提取,如图3(b)中a和b处的地裂缝分割相对最为完整。

图3

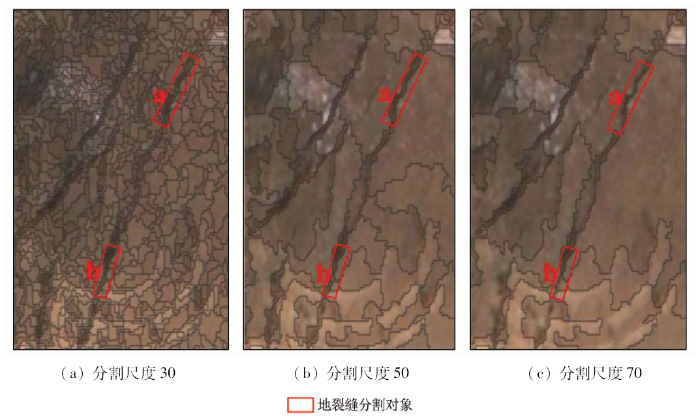

图3 不同分割尺度结果对比

Fig.3 Results of different segmentation scales

2.1.2 光谱特征分析

光谱信息是遥感影像分类中提取纹理和形状的最主要、最直接的信息。地裂缝虽然不是一种物质对象,但其具有一定的深度,且宽度较窄,导致光线反射率低,在遥感影像上通常表现为较低亮度。本次研究中的光谱特征为影像对象在不同波段的亮度平均值,计算公式为

(1)

{\overset{—}{C}}_{i, j} = \frac{1}{m} \overset{m}{\sum_{k = 1}} C_{i, k}

式中: ${\overset{—}{C}}_{i, j}$ 为对象 $j$ 在 $i$ 波段的反射率平均值, $j = 1,2, \dots, n$ , $i = 1,2, 3,4$ ; $C_{i, k}$ 为像元 $k$ 在 $i$ 波段的值, $k = 1,2, \dots, m$ ; $m$ 为构成对象的像元个数; $n$ 为影像中包含的对象个数。

逐一统计试验区每个对象内部的亮度平均值,得到GeoEye影像上地裂缝的蓝(B)、绿(G)、红(R)及近红外(NIR)波段光谱范围,且各波段反射率值在某一值域范围内呈现近似正态分布,由此确定地裂缝光谱范围,结果见表1。

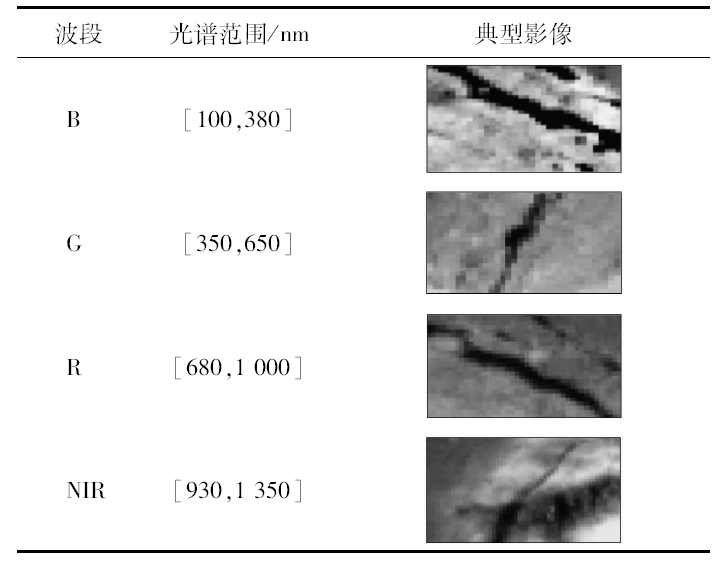

表1 地裂缝光谱范围

Tab.1 Spectral threshold range of ground fissure

2.1.3 几何特征分析

利用几何特征能够识别影像上具有一定形态的地物,对形状的描述有规则的几何形状和不规则的几何形状^[14]。由于地裂缝的延伸性通常较好,本次采用延长线和圆度反映地裂缝几何特征,即

(2)

E_{i} = \frac{R_{i}}{r_{i}}

(3)

O_{i} = \frac{4 S_{i}}{π R_{i}^{2}}

式中: $E_{i}$ 为地裂缝对象 $i$ 的延长线值; $R_{i}$ 为 $i$ 的最大直径; $r_{i}$ 为 $i$ 的最小直径; $O_{i}$ 为 $i$ 的圆度值; $S_{i}$ 为 $i$ 的面积。考虑到地裂缝边界不规则,且周围有其他地物的干扰,因此还选择了紧密度反映地裂缝的几何特征,即

(4)

C_{i} = \frac{\sqrt[]{\frac{4 S_{i}}{π}}}{L_{i}}

式中: $C_{i}$ 为地裂缝对象 $i$ 的紧密度值; $S_{i}$ 为 $i$ 的面积; $L_{i}$ 为 $i$ 的外轮廓周长。

另一方面,研究区的地裂缝宽度较小(约0.40.9 m),导致面积较小,因此面积也将作为本次地裂缝的几何特征之一,以提高地裂缝的提取精度。对象i面积的计算公式为

(5)

S_{i} = \frac{\overset{K_{i}}{\sum_{k = 1}} (x_{k} y_{k + 1} - x_{k + 1} y_{k})}{2}

式中: $S_{i}$ 为地裂缝对象 $i$ 的面积; $k$ 为 $i$ 的第 $k$ 个顶点; K_i 表示第 $i$ 个对象的总顶点数; x和y分别为 $i$ 的行、列号。

通过对影像中试验区地裂缝的几何特征范围进行统计,得到地裂缝几何特征的阈值范围,结果见表2。

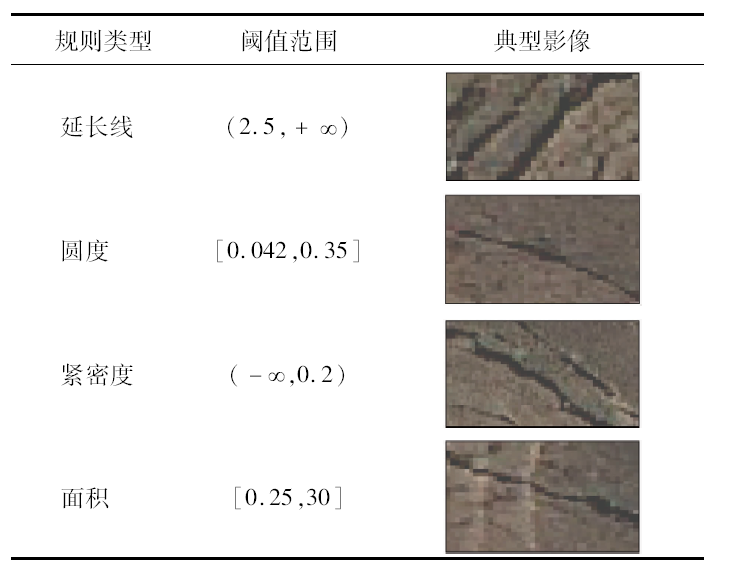

表2 地裂缝几何特征阈值范围

Tab.2 Geometric feature threshold range of ground fissure

2.1.4 掩模处理结果

根据建立的光谱和几何特征规则,通过掩模处理的方式分别去除不符合规则的地表形态,减少对后续地裂缝提取的干扰。掩模后的结果如图4所示,并在此结果基础上,进行后续线性特征的分步提取。

图4

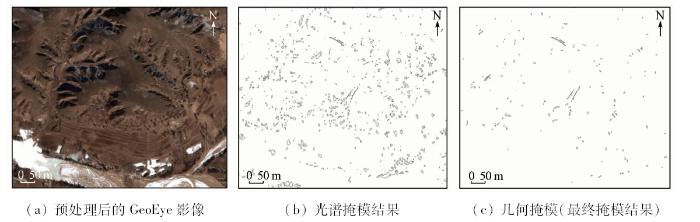

图4 掩模处理结果

Fig.4 Results of mask processing

2.2 线性特征分析

线性特征是地裂缝区别于其他地质灾害的主要特征。遥感影像上的线性特征是指在形态上呈现直线或者弧线状的地物特征,定义标准为: 沿某一方向延伸的直线或者弧线,且长度大于宽度并具有很小的形状指数值^[10]。线性特征在遥感影像中表现出的特征主要有3类: ①线性体在空间频谱特征为高频组分; ②波谱特征与两侧块体具有差异; ③影像结构表现为边缘或线条。边缘检测方法^[15]是提取线性特征的主要方法,有Roberts,Sobel,Log和Canny边缘检测算子等。Canny算子相对于传统的一阶微分算子来说比较复杂,运算量大,但是其检测能力和定位精度都比较好,较适合影像中线性特征的识别。Canny算子通过设置信噪比准则、定位精确准则和单边缘响应准则保证提取的高精度^[16]。因此,本文采用基于Canny边缘检测算子提取线性特征。

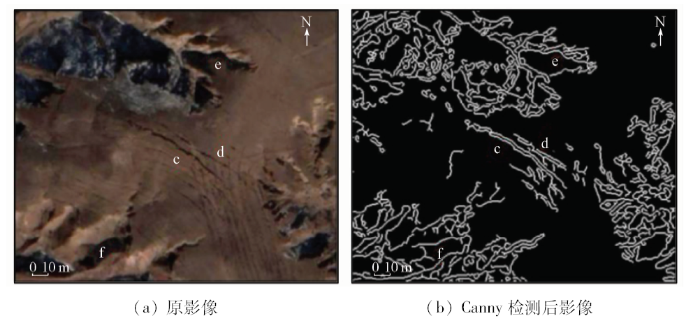

使用Canny算子处理前后的影像如图5。图5(a)中c和d为2处地裂缝,对原影像进行Canny边缘检测处理后,得到图5(b)中明显看到提取出来的2处地裂缝的线性特征,但影像上也伴随着大量异于地裂缝的其他地表线性要素(如e和f处的山脊线等),不利于地裂缝的精确提取。因此,需要排除大量地表要素的干扰,准确提取线性特征。

图5

图5 Canny算子线性提取对比

Fig.5 Comparison of Canny operator linear extraction

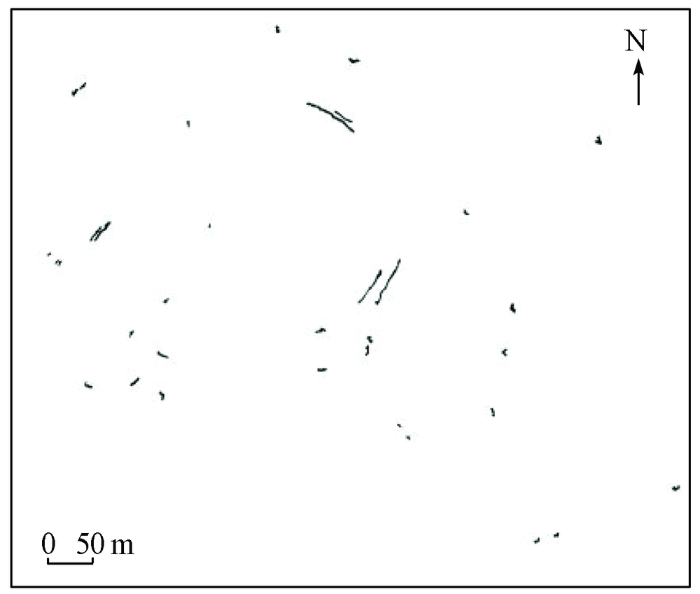

基于掩模去除试验区干扰要素后再提取线性特征结果如图6所示,在此结果基础上,通过引入分形特征来判定线性特征是否为地裂缝。这是本文精确提取地裂缝的重点。

图6

图6 试验区线性特征提取结果

Fig.6 Results of linear feature extraction in test area

2.3 分形特征分析

分形是对没有特征长度但具有一定自相似图形和结构的总称^[17],分形维数是其定量的描述。对于遥感影像,分形维数能够反映影像的空间复杂性^[18],可以区别影像上的地裂缝和其他线性地物。

计算分形维数的方法有很多,其中计盒法^[19]是在影像处理领域应用较早且广泛的方法。本次采用该方法计算所提取线性特征的分形维数。设 $F$ 是 $R^{n}$ 中的一个非空有界集合, $N_{δ} (F)$ 是直径最大为 $δ$ 可以覆盖 $F$ 的集的最少个数,则 $F$ 的下、上计盒维数分别定义为

(6)

{\bar{\dim}}_{B} F = \underset{δ \to 0^{+}}{\lim^{¯}} \frac{\log N_{δ} (F)}{- \log δ}

(7) ${\bar{\dim}}_{B} F = \bar{\lim_{δ \to 0^{+}}} \frac{\log N_{δ} (F)}{- \log δ}$ 。

如果这2个值相等,则称这个值为 $F$ 的计盒维数,记为 $di m_{B} F$ ,即

(8)

di m_{B} F = \lim_{δ \to 0^{+}} \frac{\log N_{δ} (F)}{- \log δ}

式中 $N_{δ} (F)$ 可以是下列2个数中的任一个: ①覆盖 $F$ 的边长为 $δ$ 的最少立方体; ②覆盖 $F$ 的直径最大为 $δ$ 的集的最少个数。

基于Canny算子提取的具有线性特征的地物,通过计算其分形维数区分出非地裂缝的线性地物。发现试验区中非地裂缝的分形维数都小于0.6,而地裂缝的分形维数值均在0.6以上。

3 试验区地裂缝提取结果及精度评价

3.1 地裂缝提取结果

基于分步方法进行试验区地裂缝提取结果见图7,共提取出8条地裂缝,其中精确提取6条(提取出的地裂缝长度和实地踏勘略有差异,位置精确),错提2条。另有漏提1条。从提取的结果图可以看出,利用分步方法提取的地裂缝边缘连续性较好,体现了地裂缝的延伸特征。

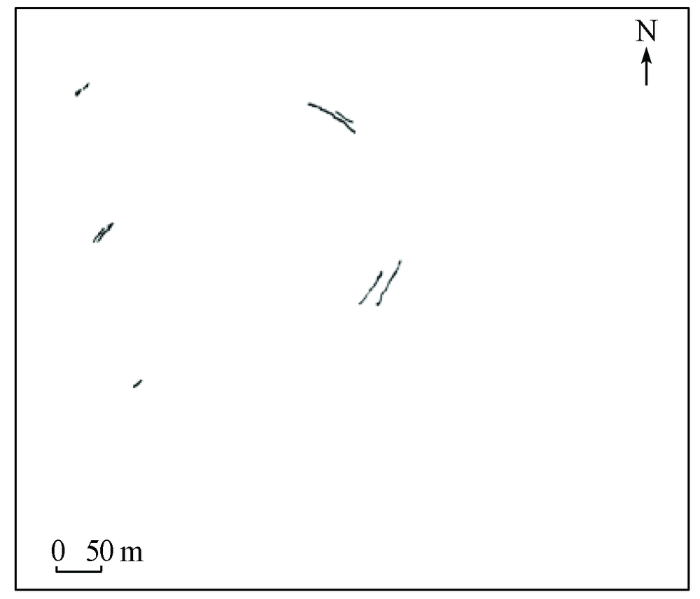

图7

图7 试验区地裂缝提取结果

Fig.7 Results of ground fissures extraction in test area

3.2 精度评价

以实地踏勘结果和高空间分辨率影像上目视解译结果作为参照,计算地裂缝的正确提取率和错误提取率2个指标来评价地裂缝提取结果的精度。此外,分别与传统的监督分类和知识模型^[6]提取结果(图8)进行了比较。精度评价结果见表3,表中地裂缝的正确提取率和错误提取率分别为地裂缝提取的正确条数、错误条数与实际地裂缝总条数的比值。监督分类和知识模型提取地裂缝的正确提取率分别为57.1%和71.4%,错误提取率分别为85.7%和71.4%; 而利用本文方法地裂缝的正确提取率为85.7%,错误提取率为28.6%,均优于监督分类和知识模型的提取结果。

图8

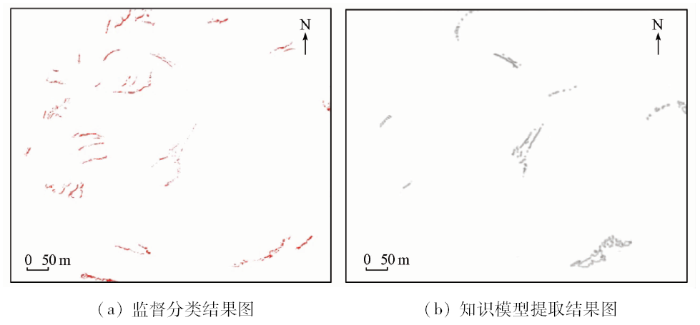

图8 试验区监督分类和知识模型提取结果图

Fig.8 Supervised classification and knowledge model extraction results in test area

表3 试验区地裂缝提取结果精度评价

Tab.3 Accuracy assessment results of ground fissure extraction in test area

提取方法	正确提取数/条	错误提取数/条	提取总数/条	实际总数/条	正确提取率/%	错误提取率/%
本文方法	6	2	8	7	85.7	28.6
监督分类方法	4	6	10	7	57.1	85.7
知识模型方法	5	5	10	7	71.4	71.4

4 研究区地裂缝提取及分析

4.1 地裂缝提取结果与精度验证

本文方法在整个研究区共提取出地裂缝12条,根据地裂缝提取结果进行野外踏勘验证,并基于Google Earth对整个研究区进行目视解译,得到研究区地裂缝共14条。经检验,12条地裂缝中错提2条,精确提取10条,提取精度为71.4%。而监督分类和知识模型方法对整个研究区地裂缝的提取精度分别为50.0%和64.3%。本文方法错误提取的主要原因是由于线性特征提取中线性边缘提取不准确,导致误提取2条地裂缝。这个问题是后续研究的重点,即线性提取算法有待进一步研究,以进一步提高地裂缝的提取精度。

4.2 地裂缝分布特征分析

整个研究区提取的地裂缝分布如图9所示。由图看出,地裂缝主要分布在煤矿开采区周围以及地势比较高的区域。对地裂缝延伸方向做方向玫瑰图(图10)发现研究区内地裂缝主要以NE-SW走向为主,NW-SE走向次之,而E-W和S-N走向几乎为0。

图9

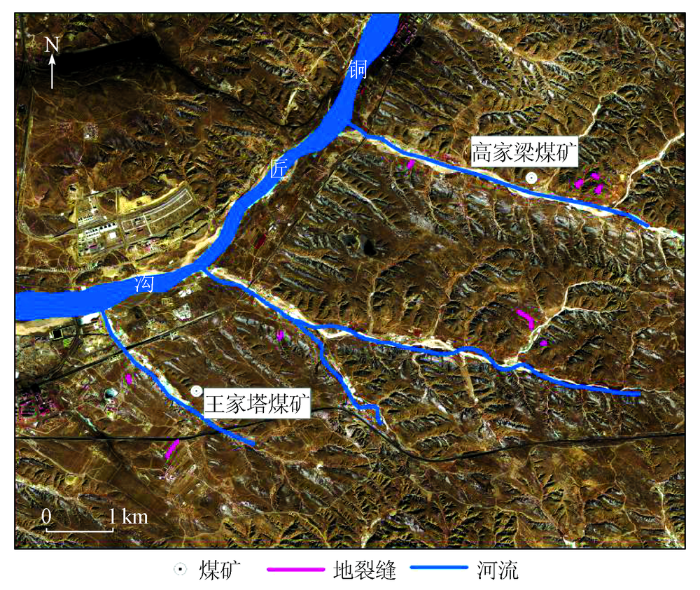

图9 研究区地裂缝提取结果图

Fig.9 Results of ground fissures extraction in study area

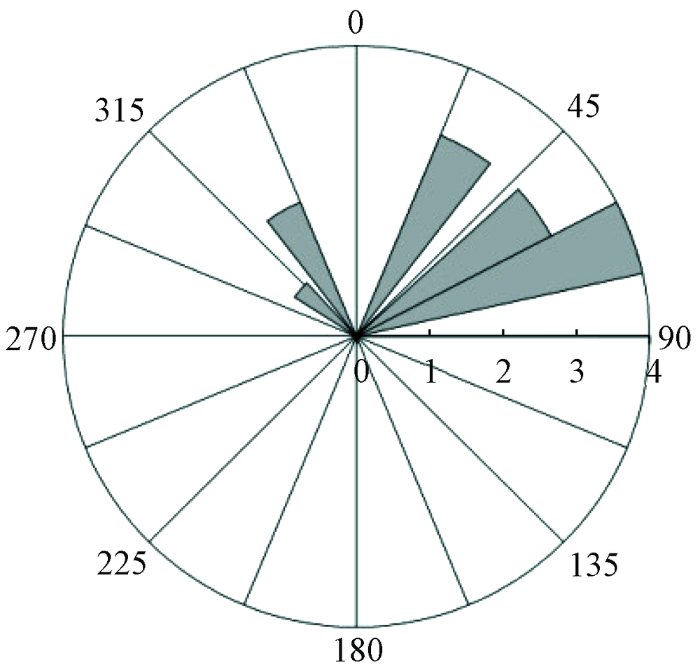

图10

图10 研究区地裂缝方向玫瑰图

Fig.10 Direction of crack in study area

利用空间分析软件ArcGIS分析研究区地裂缝,讨论地裂缝分布的影响因素。

1)地裂缝与煤矿开采区的关系。由提取结果可知地裂缝主要分布在煤矿开采区及其附近。对煤矿开采区分别作50 m,100 m和500 m的缓冲区分析,并统计不同缓冲区内的地裂缝个数(表4)。可以看出,地裂缝主要分布在煤矿开采区50 m范围内,随着与采空区的距离增大,地裂缝个数明显减少。

表4 煤矿开采区不同缓冲区内地裂缝个数统计表

Tab.4 Result of the amount of ground fissures located in different buffer zone of coal mining

缓冲区距离/m	[0,50)	[50,100)	[100,500)	≥500
地裂缝数/条	6	2	1	1

2)地裂缝与区内地形的关系。叠合研究区等高线数据,统计间隔50 m等值线区域的地裂缝条数信息(表5),可以看出,地裂缝个数随地形相对高差的增大呈现增多的趋势,但关系不很显著。

表5 地形等间距的地裂缝个数统计表

Tab.5 Result of ground fissures number in different buffer zone of topography

等高线/m	[0,1 350)	[1 350,1 400)	[1 400,1 450)	≥1 450
地裂缝数/条	0	3	3	4

DOI:10.3969/j.issn.1672-0652.2011.07.013 URL [本文引用: 1]

5 结论

本文提出了基于对象的地裂缝分步提取方法,在影像对象的基础上结合多种特征规则分步提取地裂缝,提取的正确率达到了85.7%。通过分析研究结果,得出以下结论:

1)与知识模型和监督分类方法相比,本文方法的提取精度更高,表明该方法在提高地裂缝提取精度方面有一定的实用价值,为矿区地裂缝提取提供了新思路。

2)地裂缝主要分布在煤矿开采区附近,且基本集中在采空区和煤矿缓冲区500 m内,采空区和煤矿缓冲区500 m以外地裂缝很少。

3)虽然本文方法在提取地裂缝精度有一定的提高,但是由于提取过程中结合了矿区地裂缝的光谱和几何特征,如果在环境相对复杂的城区,地裂缝的提取精度将会受到影响。因此城区等复杂区域地裂缝的提取方法将是下一步研究的内容。
