基于FLAASH模型的Worldview3大气校正

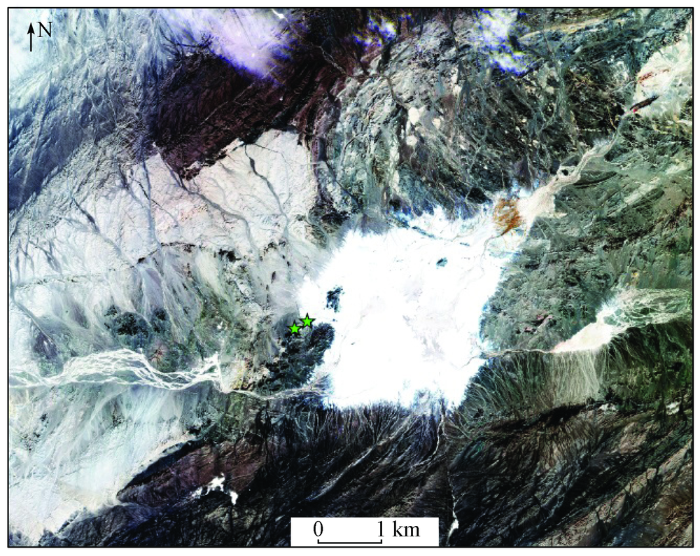

图1 研究区WV3 B8(R),B4(G),B3(B)假彩色合成影像

Fig.1 False color image composed of WV3 B8(R),B4(G),B3(B)in study area

2 研究方法

根据数字地球公司提供的WV3辐射定标参数(表2),首先分别对获取的WV3数据各波段进行辐射定标,把传感器记录的DN值转换成表观反射率,并将其转换为BIL格式供大气校正使用,然后利用数字地球公司提供的光谱数据,构建WV3光谱响应函数,最后根据文件中自带的卫星运行参数,输入FLAASH模型进行大气校正。

表2 WV3影像数据辐射定标相关参数

Tab.2 Parameters of radiometric calibration for WV3 image

序号	波段名	增益	偏差	中心波长/nm	波段宽度/nm
1	Coast Blue	0.298 559 38	-7.07	425.00	50
2	Blue	0.305 176 06	-4.253	480.00	60
3	Green	0.199 247 59	-2.633	545.00	70
4	Yellow	0.172 458 2	-2.074	605.00	40
5	Red	0.241 242 09	-1.807	660.00	60
6	Red Edge	0.164 408 7	-2.633	725.00	40
7	NIR1	0.165 111 91	-3.406	832.50	125
8	NIR2	0.122 808 61	-2.258	950.00	180
9	SWIR1	0.012 376 451	-3.295	1 210.00	30
10	SWIR2	0.006 776 925	-1.496	1 570.00	40
11	SWIR3	0.006 506 7	-1.385	1 660.00	40
12	SWIR4	0.005 493 318	-1.009	1 730.00	40
13	SWIR5	0.002 801 196	-0.356	2 165.00	40
14	SWIR6	0.002 815 416	-0.353	2 205.00	40
15	SWIR7	0.002 442 118	-0.252	2 260.00	50
16	SWIR8	0.001 791 85	-0.167	2 330.00	70

新窗口打开| 下载CSV

本次FLAASH大气校正利用ENVI5.3软件完成,主要分3步: ①获取研究区相关大气参数,包括能见度、气溶胶类型和大气水汽含量; ②通过求解大气辐射传输方程来获取反射率数据,具体原理详见文献[4,16]; ③进一步消除校正过程中存留的噪声。

根据获取的研究区WV3影像数据时相和地理位置,在FLAASH大气校正模块中选取中纬度夏季(mid-latitude summer,MLS)和乡村气溶胶; 使用2016年8月11日当地气象站能见度数据,即大气校正中采用的能见度数据为40 km。

由于ASD实测光谱和WV3谱段不同,为了更好地对比校正效果,根据GPS定位的研究区采样点,把典型地物——盐碱地和闪长岩的实测波谱重采样到WV3对应的波段。重采样公式为:

(1)

ρ = \overset{n}{\sum_{λ = 1}} [β (λ) ρ (λ)] / \overset{n}{\sum_{λ = 1}} β (λ)

式中: ρ和ρ(λ)分别代表重采样后对应WV3图像的波段反射率和ASD波谱反射率; β(λ)代表不同波段对应的光谱响应函数的权重值。通过重采样,光谱能量在不同波段范围内被重新分配,以便于对比。

3 大气校正结果与分析

3.1 大气校正结果

大气校正结果采用WV3 B8(R)B4(G)B3(B)假彩色合成,如图2所示。从图2可以看出,大气校正后的图像整体更清晰,说明本次大气校正减小了大气的影响,有效地提高了图像质量。以研究区的盐碱地为例,在大气校正前,影像光谱斜率较大,在黄光波段显示出异常的高值,经过大气校正后,在可见光—近红外波段,异常数值被校正,说明大气散射光入射对地表反射的增强已经被校正; 同时选择了以纬线40°43'48.13″N做一横剖面(图2中蓝色线),这一剖面基本横穿调查区的大部分地物,对比大气校正前后B4,B5和B6波段的影像光谱,认为大气校正后整个光谱曲线显示出相对平缓的变化(图3),大气校正前,B4波段(即黄光波段)DN值在B4,B5,B6这3个波段中是最高的,经过FLAASH大气校正后黄光波段的高值被校正,证明本次大气校正对高反射率地表进行了校正。

图2

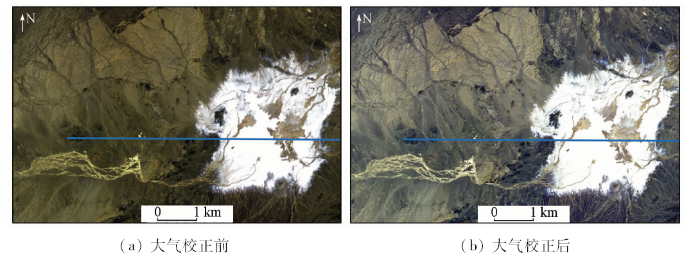

图2 FLAASH大气校正前后对比

Fig.2 Comparison image before and after FLAASH atmospheric correction

图3

图3 FLAASH大气校正前后影像横切剖面光谱对比

Fig.3 Transverse section spectral comparison images before and after FLAASH atmospheric correction

3.2 实测典型地区ASD反射率与WV3大气校正后反射率比较

盐碱地和闪长岩是研究区的典型地物,其影像特征和野外照片如图4所示,盐碱地呈明显的白色色调,影纹光滑,地形地貌平坦,相对闪长岩来说,其位于低洼地带; 闪长岩呈灰黑色色调,影纹相对粗糙,见少量树枝状水系干沟,呈山丘状地形地貌。

图4

图4 研究区闪长岩、盐碱地WV3高分影像和野外照片

Fig.4 WV3 image and field photos of diorite and saline-alkali soil in research area

图5的实测盐碱地光谱曲线显示了盐碱地的关键光谱特征,即在350~800 nm的可见光—近红外波段范围内光谱曲线斜率大,形成高反射,在1 400 nm和1 900 nm附近显示了明显的吸收特征,在1 439 nm吸收深度达0.039,在1 950 nm附近吸收深度达0.24,同时盐碱地实测光谱整体反射率较高,基本都在0.8以上。闪长岩在400~700 nm存在弱吸收特征,分析由Fe³⁺引起,在1 100 nm附近存在宽而强的吸收谱带,分析由Fe²⁺引起^[17],在2 204 nm和2 300 nm附近存在强吸收谱带,吸收深度达0.017,分析由OH^-引起。

图5

DOI:10.7522/j.issn.1000-0534.2012.00107 Magsci [本文引用: 1]

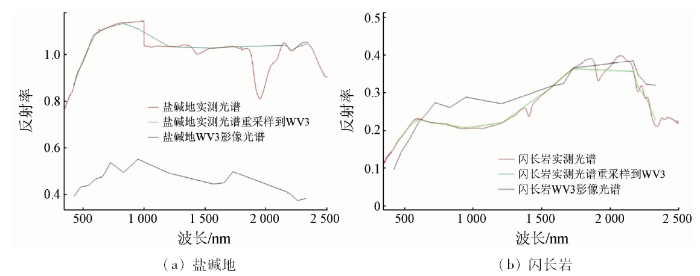

图5 盐碱地和闪长岩ASD光谱曲线与WV3大气校正后光谱曲线对比

Fig.5 Comparison of saline-alkali soil and diorite ASD spectra and WV3 reflectance after FLAASH

经过FLAASH大气校正后,盐碱地影像光谱反射率明显较实测低,均在0.6以下。分析主要是由于在波长较短的蓝绿光波段,瑞利散射使影像暗地物相对变亮,亮地物相对变暗,而盐碱地是研究区的亮地物,所以经大气校正后变暗,反射率相对降低。在可见光—近红外波段基本都是高反射的特征,但在832.5 nm附近出现了明显的吸收特征,在短波红外波段1 200~1 600 nm附近呈现出了宽缓的吸收特征,在2 260nm附近呈现出了明显的吸收特征,可能和盐碱地中含有的石灰质土中的C $O_{3}^{2 -}$ 离子有关。由此可见,尽管反射率数值存在差别,但2种方法获得的盐碱地波谱曲线特征较吻合,经计算,相关系数达到0.75。闪长岩光谱反射率和室内实测光谱反射率相差不大,在可见光—近红外波段,基本呈现高反射特征,但在832.5 nm附近出现了明显的吸收特征,在短波红外波段1 200~1 600 nm附近呈现出了宽缓的吸收特征,但总体反射率呈上升趋势,在1 730~2 165 nm附近呈现出高反射特征。分析可见,2种方法获得的闪长岩波谱曲线吻合较好,相关系数达到0.80。

4 结论

具有较高空间和较高光谱分辨率的WV3数据在定量获取地物信息方面具有较大的潜力,而大气校正是遥感定量化研究的前提。本文应用FLAASH模型对WV3影像数据进行了大气校正,并通过校正结果与实测光谱的对比分析,有效验证了大气校正的效果,得出如下结论:

1)WV3影像经FLAASH大气校正后,盐碱地的反射率比实测反射率降低,分析与盐碱地本身特征有关,其属于高亮地物,经大气校正后,由于瑞利散射作用,导致亮目标相对变暗。闪长岩的反射率与实测基本相当,在可见光—近红外波段呈现高反射特征,在832.5 nm附近呈现明显的吸收谷,在短波红外波段1 200~1 600 nm附近呈现宽缓的吸收特征,且反射率呈上升趋势,在1 730~2 165 nm附近呈现出高反射特征。

2)经FLAASH大气校正后,研究区典型地物——盐碱地、闪长岩WV3影像波谱与ASD重采样的地物波谱吻合度较高,相关系数分别为0.75和0.8,表明利用FLAASH模型对研究区的WV3数据进行大气校正是行之有效的。

3)本研究采用实测数据对新疆罗布泊地区的WV3数据大气校正效果进行评价,研究结果证明,本次大气校正方法切实可行。同时,本研究采用的大气校正方法不受地域限制,该方法对于开拓WV3数据在定量遥感研究方面具有实用意义。

志谢: 在地物光谱测试和野外样品采集过程中,得到中国自然资源航空物探遥感中心董新丰和中国地质大学(北京)王博的帮助,再此一并表示感谢!
