森林火灾是一种常见的自然灾害,是自然环境的重要扰动因素之一。研究表明,植被燃烧的物理过程极大程度影响着局地乃至全球范围内的能量和物质交换过程,特别是火灾对于林木、生物群落和整个生态系统的结构和功能都有着巨大的影响 ^[1,2]。林火的发生会减少森林生态系统的服务活动,例如木材和非木制品的生产交易、碳循环和碳固定、生物多样性、土壤水分涵养以及森林的社会价值等 ^[3,4]。因此,准确地了解和预测林火发生等级,对于林业行业和整个社会都具有重要的价值和意义。

森林内可燃物的载量以及森林垂直结构特征都是影响林火发生、扩散、复燃等的重要监测指标 ^[5]。因此对可燃物特性和分布的准确描述是火灾管理以及预测林火发生的基础 ^[6,7]。描述森林可燃物是一件非常复杂的工作,必须考虑诸多因素的影响^[8],例如不同的植被类型(乔木、灌木以及草本植物)及其生物量占比、可燃物的结构特征(表面积与体积比、密度、高度以及层次等)、化学构成和含水量等都是影响林火行为的重要因子。森林可燃物的分布与森林的垂直结构也有着密切的关系,研究表明 ^[9],在1.3~4 m的高度范围内,可燃物与植被覆盖度、植被密度以及坡度有关; 在4~8 m的高度范围内,可燃物与林分平均高和枝下高有关; 在8 m以上则与林分最大高、郁闭度以及枝下高有关; 灌木林地的可燃物分布则与坡度和密度有关。因此,森林参数的准确测量是预测可燃物分布的重要基础。然而传统的森林参数测量成本高效率低 ^[10],近些年来发展十分迅速的激光雷达(light laser detection and ranging,LiDAR)技术在大范围森林参数的定量测量和反演中取得了成功的应用^[11,12,13]。

近30 a来,美国许多火灾管理决策支持系统都是基于Rothermel^[14]于1972年提出的林火传播数学模型,随后又发展了基于可燃物的格式化可燃物模型 ^[15,16]。这些模型后来被用于开发美国火险等级系统,对发生火灾的可能性进行预测预报。但是随着社会经济的发展,传统的林火评价体系还局限于估测火焰长度以及野火传播途径等单一火源导向的评价。林火对生态系统以及全球碳循环的影响逐渐被越来越多的人们认识到,因此可燃物的碳计量、烟雾预警等都逐步纳入到火灾管理预测的业务体系内。

基于上述新的需求,美国林务局于1999年开发了一套基于可燃物分析的可燃物特征分类系统(fuel characteristic classification system,FCCS)以实现大范围、复杂可燃物组合下的更加准确的火情评价,从而更好地发现潜在的火灾风险,提前做出应对措施 ^[17]。目前使用FCCS模型进行火灾等级评价的尺度主要为全球尺度 ^[18]。本文结合2010年云南省森林资源二类清查数据和2014年机载LiDAR数据生产的树冠高度模型(canopy height model,CHM),对其进行面向对象分割,在分割单元的尺度上将森林参数连同其他环境因子共同作为FCCS模型的输入,进行各个单元的火情等级评价,最终完成分割单元尺度上更加精确的潜在火行为、树冠火、有效可燃物和综合火灾险情的制图。

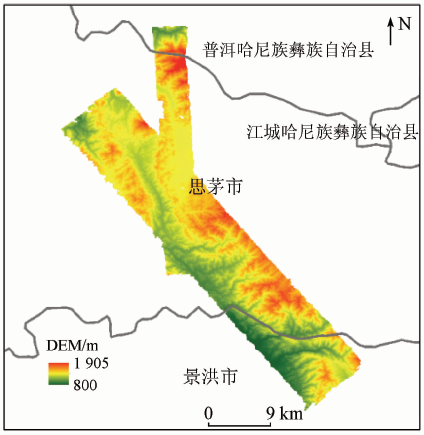

研究区位于云南省普洱市万掌山林场和菜阳河自然保护区,地理位置为E100°38'11″~100°43'83″, N22°59'24″~22°58'31″ (图1), 山地面积占98.3%。

该区域受地形、海拔的影响,垂直气候特点明显,属低纬高原南亚热带季风气候区,夏秋季雨水较多,冬春季干旱,年降雨量为1 547.6 mm,在6—10月间雨水较集中,占全年降雨量的87.3%,年平均蒸发量为1 517.8 mm,相对湿度为82%,年平均气温为17.7 ℃,年日照小时数为2 122.9 h。普洱市森林覆盖率超过67 %,是全国碳储量最丰富的地区之一。2013年4月3日在研究区的宁洱县勐先乡和宁洱镇境内分别发生了森林火灾,火场林相均为针阔混交林; 这2场森林火灾发生后约8 h被扑灭,但仍对森林资源和生态环境造成了较大的影响。

按照中国植被区划,该研究区属于西部亚热带常绿阔叶林和西部热带季雨林、雨林区 ^[19]。其中人工林树种主要是思茅松(Pinus kesiya),还有大量人工种植的茶树和咖啡树。此外,还保存了大量典型的原始季风常绿阔叶林,主要树种包括: 刺栲(Castanopsis hystrix)、西南桦(Betula alnoides)、木荷(Schima superba)、青冈(Quercus glauca)、石栎(Lithocarpus glaber)、水青树(Tetracentron sinense)和麻栎(Quercus acutissima)等。

本研究使用的LiDAR数据是由中国林业科学研究院资源信息研究所的机载遥感系统LiCHy ^[20]于2014年4月飞行作业采集。LiCHy系统实现了高性能的LiDAR测量系统、CCD 相机和高光谱相机共用一套惯性测量单元(inertial measurement unit,IMU)的共平台集成,可以实现对树木的光谱和三维空间属性信息的高效测量。其各传感器参数如表1所示。

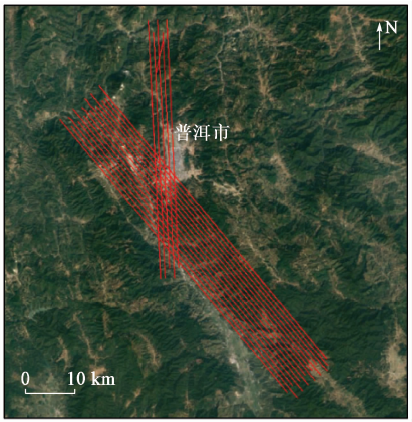

飞行高度约为1 500 m(以地面为基准),海拔范围处于1 000~1 500 m。其中沿东南—西北方向共有14条航带,南—北方向共有5条航带,LiDAR数据覆盖具体范围如图2所示。

地面调查工作于2015年11月完成。本研究利用数字高程模型(digital elevation model,DEM)数据对完成预处理的LiDAR点云数据进行高度归一化,去除地形对植被的影响,使植被点的高度值为相对于地面的高度值。同时在此基础上生成CHM数据,再以2010年云南省森林资源二类清查数据为基底,结合植被覆盖类型,对CHM进行面向对象分割; 然后,按照地类信息对分割结果进行融合,形成在面积上接近样地大小的分割单元,再对所有分割单元进行分层随机抽样,形成待选样地; 最后,在野外进行现场验证,实现抽样策略,得到验证数据集。最终选取并调查了24个典型地类的样地,包括9个针叶林样地,9个阔叶林样地,3个竹林样地和3个灌木林样地。由于针叶林油性木质极易传播火灾,因此混交林划归为针叶林类别内,针叶林和阔叶林再分别细分为幼龄林、中龄林和成熟林3个子类。主要调查了树种、每木树高、胸径、枝下高和郁闭度等森林参数,样地的具体调查情况如表2 所示。

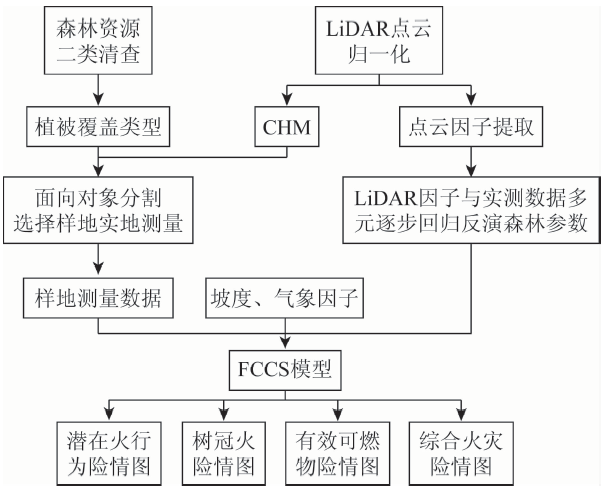

本文采用的技术路线如图3所示。对归一化后的LiDAR点云数据利用FUSION软件^[21]提取了分割单元中的点云高度、密度和数量等99个因子变量,在SPSS软件里采用多元逐步回归的方法将所提取的因子变量与验证数据集进行回归分析,构建合理的与模型反演有关的森林参数,将以上反演结果连同坡度、风速和湿度等参数共同作为后续FCCS模型的输入,最后进行各个单元的火情等级评价,最终完成该地区潜在火行为险情、树冠火险情、有效可燃物险情和综合火灾险情的制图。

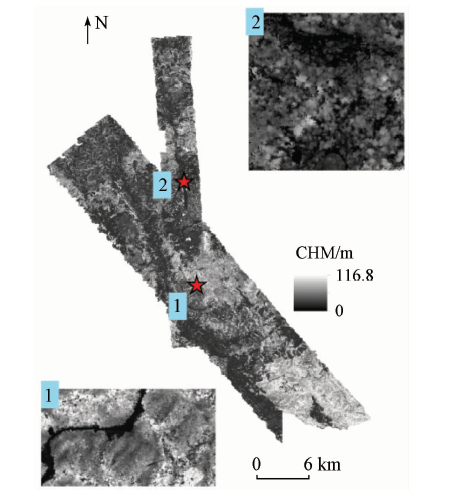

传统的光学遥感影像能够较好地在二维空间上表征植被特征,但光学传感器难以穿透植被表层,无法刻画植被冠层以下到地表的垂直结构信息。而森林的垂直结构特征是评价森林着火风险和火情扩散风险的重要因素。LiDAR相较于光学传感器能够穿透植被的遮挡,从而直接获取真实地表的高精度三维信息。LiDAR点云数据插值生成的数字表面模型(digital surface model,DSM)和DEM进行差值运算生成的CHM能够非常好地反映森林的垂直结构和单木树冠的临近关系,因此本文以CHM作为面向对象分割的基底数据。图4为研究区的CHM。

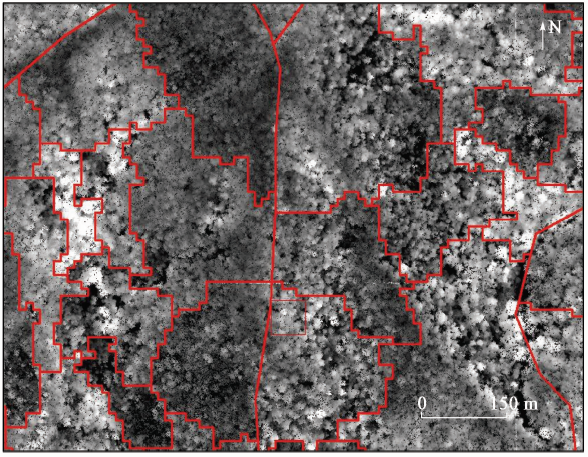

遥感影像的分割是基于同质性原则在一定的阈值下将一幅遥感影像或者几幅影像的综合影像分割成为若干区域的过程,分割后的每一个区域应满足图像区域中的所有像元同质性最高,同时与周围所有区域像元的异质性最低。基于2010年普洱市森林资源二类清查数据,对2014年LiDAR点云数据生成的CHM数据使用eCognition软件进行面向对象分割; 通过多次实验,分割尺度为15 m×15 m。分割后得到的单元既有高度信息,又有地类信息。局部地区分割结果如图5所示。

不同植被类型的树干材质、枝叶可燃性以及林分结构都有着不同的特性,根据森林二类清查数据与分割单元叠加分析,结合研究区可燃物的燃烧性,将可燃森林类型划分为针叶林、阔叶林、竹林和灌木林4个大类别,划分的依据主要基于以下考虑: ①针叶林相较于阔叶林而言,其林木枝干材质油性大,属于易燃类型; ②阔叶林相较于针叶林,其林木枝叶易燃性更大,且阔叶林树冠间距较近,林火蔓延速度快,在相同风速条件下产生飞火的可能性更大; ③灌木林的分布具有较大的随机性,浓密灌木林的火灾蔓延速度相较针叶林和阔叶林都更快; ④竹林主要是竹纤维材质,其枝叶可燃性低,同时其地表的可燃物也较少,所以火险等级比较低。

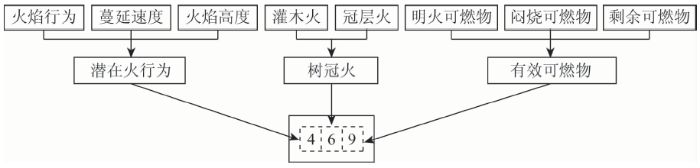

FCCS模型是由美国林务局于1999年开发的一款用于建立、描述和分析可燃物的综合软件系统。可燃物理论是FCCS软件的核心,代表物质实际燃烧的潜在风险 ^[22]。在本研究中,可燃物是指分割后得到的每一个分割单元。目前FCCS的着火风险是指在已知风速和湿度的条件下,各个可燃物释放能量产生火苗并传播、扩大、烧毁和复燃能力的评价指数。模型输入包括坡度、气象因子和森林参数。1)坡度影响林火蔓延速度,本文坡度数据由LiDAR地面点云插值生成的DEM获得,坡度被分为0°~5°,5°~45°和>45°3个级别作为FCCS模型的数据输入。2)气象因子包括风速和湿度。由于研究区春季防火季为3—6月, 4—5月最为干燥且温度逐渐升高,火险等级逐渐增加,6月降水逐渐增多,火险等级较低,因此本研究使用5月份的气象因子作为模型的数据输入,风速和湿度数据来自欧洲中期天气预报中心(European Centre for Medium-Range Weather Forecasts,ECMWF),获取了5月份的平均风速和14时的平均湿度。3)森林参数包括可燃物类型和垂直结构参数。可燃物类型为针叶林、阔叶林、竹林和灌木林4类,不同植被所需的模型输入参数不同,为了全面、准确、定量地描述每一个分割单元的参数配置,本文分别对4种可燃物的有关参数进行了建模回归分析,对研究区LiDAR点云数据利用FUSION软件共提取了99个LiDAR变量,在SPSS软件中使用逐步回归法和观察决定系数R²的变化情况来选择输入模型的合适变量,若有自变量使统计量F值过小,并且T检验达不到显著水平(P>0.1),则予以剔除; 若F值较大且T检验达到显著水平(P<0.05),则得以输入,这样重复操作,直到回归方程中所有的自变量均符合进入模型的要求,而方程外的自变量均不符合进入模型的要求为止,随后把筛选后得到的LiDAR变量作为候选的独立变量,与样地实测数据建立回归模型,实现森林参数的预测。垂直结构参数主要包括阔叶林和针叶林的最大树高、林木株数和郁闭度; 竹林的生物量、最大树高和郁闭度; 灌木林的最大高度和盖度。将上述参数输入FCCS模型后,通过对每一个分割单元的火焰行为、蔓延速度、火焰高度、灌木火、冠层火、明火可燃物、闷烧可燃物和剩余可燃物进行评价,最终生成一个三位数整数来表征潜在火行为、树冠火和有效可燃物的火险等级。每类火险等级划分为0~9级,其中0代表几乎不可能发生火灾,9代表极易发生火灾,综合火险等级通过以上3个火险等级加和获得,具体如图6所示。最大树高是最为关键的参数,火焰行为、蔓延速度、火焰高度、冠层火、明火可燃物和剩余可燃物都与最大树高有着紧密联系,且最大树高能够反映分割单元的生物量,因此通过LiDAR点云数据获取准确的最大树高信息对森林火灾等级评价有着至关重要的作用。湿度和风速2个气象因子对火焰行为、蔓延速度、火焰高度和闷烧可燃物起着决定作用。

潜在火行为包括火焰行为、蔓延速度和火焰高度。这3个指标代表了林火蔓延及火势的严重性。在相同的森林结构下,环境因子对火焰行为影响非常大,在风速较高、湿度较小的环境下,林火火焰行为更加剧烈。Rothermel^[14]于1972年提出的林火传播数学模型火险预测模型中,潜在火行为险情的最终取值是取其下3个分量的最大值。树冠火险情模型基于概念冠层火灾模型和重组地表火蔓延模型得到。树冠火包括灌木火和冠层火,这二者的燃烧物主要是枝叶,森林结构对冠层火影响较大,树冠密度增大导致树冠重叠度增大,树冠火更容易蔓延,在恶劣的环境下产生飞火导致更大范围的火灾险情。有效可燃物包括明火可燃物、闷烧可燃物和剩余可燃物。森林生物量是火灾损失的重要指标,明火可燃物和剩余可燃物占了大部分森林可燃物,剩余小部分是闷烧可燃物。闷烧可燃物是由于燃烧不完全产生的地下火,可燃物燃料有限,但是燃烧时间很长,不容易完全扑救,再生火很容易发生,从而造成二次灾害。有效可燃物险情是明火可燃物、闷烧可燃物和剩余可燃物三者的加和。

基于多元逐步回归对FUSION软件提取的LiDAR变量筛选后,得到候选的独立变量,最终分别建立了3个阔叶林、3个针叶林、3个竹林和2个灌木林的森林参数预测方法。其具体表达形式如表3所示,精度分析如图7所示。图7分别展示了阔叶林样地和针叶林样地利用LiDAR变量反演森林参数的建模精度。可以看出,无论是阔叶林样地还是针叶林样地,其最大树高的建模精度都较高,物理含义也较为明确。而表3中针叶林的郁闭度建模精度较低,这可能是因为混交林也归为针叶林,模型无法同时较好解释这2种混合成分。

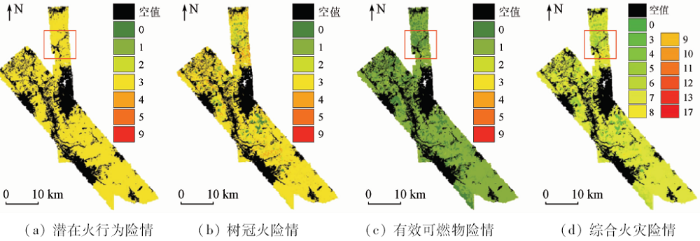

将研究区内所有分割单元的森林参数的反演结果连同气象因子输入到模型中,经过模型运算,可以得到3类火险等级。最后分别绘制潜在火行为险情图、树冠火险情图、有效可燃物险情图和综合火灾险情图。

本研究基于FCCS模型的可燃物理论,采用LiDAR变量建模回归的方法较为准确合理地估测出该模型所需要的森林参数,并联合其他必要的变量输入模型计算得到火情指数,并进行了制图。从图8中可以看出,研究区有效可燃物火险等级比较低,较符合研究区的实际情况。树高和枝下高表征森林的垂直结构,火焰在无风的情况下是垂直向上的,且外焰温度高,更易引燃可燃物。大部分火源都是地表火,地表可燃物可能引燃树冠火和树干火。但由于地表可燃物有限,引燃燃点较高的树干火的几率比较低。因此当地表火火焰高度达到枝下高就极易产生林冠火,进而产生更大范围的森林火灾。植被盖度是树冠火蔓延的重要指标。相同可燃物类型的情况下,植被盖度越大树冠火的燃烧可能性越大,2棵树林冠相接的概率增加导致火情蔓延速度增加。随着风速的增加飞火产生的可能性也增加。

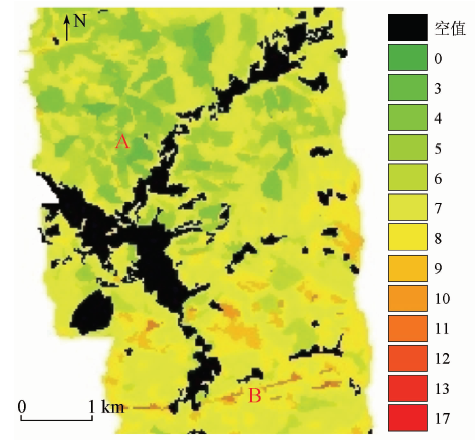

为了更好地分析评价可燃物与森林结构分布的关系,以综合火灾险情图中普洱市中部为例进行说明,图9中黑色无数据区域为道路区域。可以看出道路两边的火险等级较低,结合当地实际情况分析,可能的原因是道路两旁植被密度低于林区,且此处多为思茅松纯林,植被结构比较单一,地表枯落物少,因此冠层火、地表火、有效可燃物相较林区较少。

图9中B区域比A区域火情严重的原因可能是: ①B区域南部靠近普洱市区,城市热岛效应导致B区域温度略高A区域; ②B区域更易受到人为活动影响,故更容易引发火灾; ③分析2个区域的LiDAR点云数据可以看到,A和B 2个区域的森林结构有明显差异,A区域森林垂直结构复杂度较低,地表灌木较多,乔木分布疏散,树冠相接概率较小,阻碍了树冠火的蔓延,其可燃物生物量也相对较小,火灾危害小于B区域。B区域森林结构复杂,乔木树冠紧密相邻,冠层火产生及蔓延的可能性更大,林下灌木浓密且高大,灌木与乔木连接紧密,产生火情后蔓延速度较快,灭火难度增加。

本文以云南省普洱市为研究区,利用LiDAR数据提取了FCCS模型输入需要的森林参数,并连同其他因子共同作为FCCS模型的输入,评价各个单元的火情等级,实现了该地区潜在火行为险情、树冠火险情和有效可燃物险情的制图,并按每个均质的分割单元精细预测了综合火险等级,建议应针对火险等级较高的单元进行合理的砍伐、整枝和除灌措施以降低火灾风险,减少火灾损失。本文结果与研究区的实际情况比较符合,表明该方法具有一定的实际应用价值。后续研究将在我国其他典型地区开展相关的研究分析工作。
