三峡库区(重庆段)水源涵养功能遥感监测及时空分布特征分析

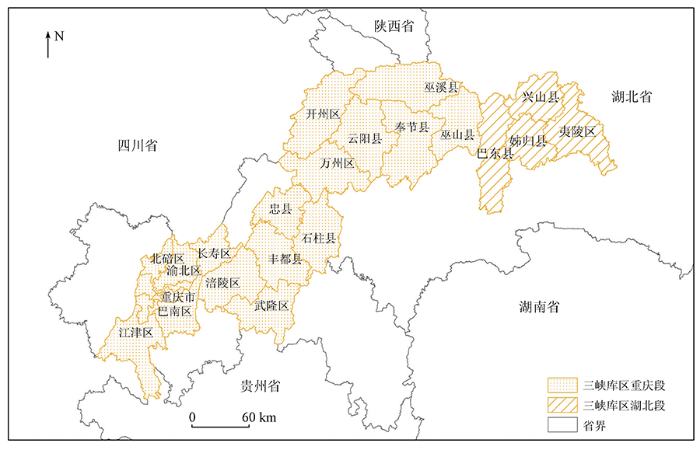

图1 三峡库区行政区划图及区域划分

Fig.1 Administrative map and regional division of the Three Gorges Reservoir area

三峡库区位于北半球副热带内陆地区,属于亚热带季风性湿润气候。冬暖春早,夏热秋凉,四季十分分明,海拔高度在100~2 768 m之间(图2),多年平均气温15~18 ℃,气温年较差和日较差较大。其中下半年由于受太平洋东南暖湿气流和印度洋西南暖湿气流的影响,降水十分丰富,多年平均降水量为1 150 mm,但空间分布不均。

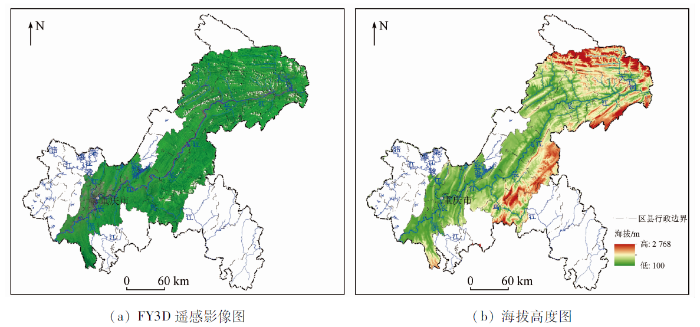

图2

图2 三峡库区(重庆段)FY3D遥感影像图和海拔高度图

Fig.2 FY3D image and DEM image of the Three Gorges Reservoir area(Chongqing section)

1.2 数据源及预处理

中分辨率成像光谱仪(Moderate Resolution Imaging Spectroradiometer,MODIS)是搭载在Terra和Aqua卫星上的重要传感器,具有36个光谱通道,可同时获得来自陆地,海洋和大气的信息。本研究使用MODIS归一化植被指数(normalized difference vegetation index,NDVI)、叶面积指数、地表温度、蒸散产品参与水源涵养生态功能综合指标模型构建。数据产品投影类型为正弦(曲线)投影(sinusoidal)。被动微波辐射计AMSR2(Advanced Microwave Scanning Radiometer 2)搭载于GCOM-W1(Global Change Observation Mission for Water-1)卫星上,于2012年5月18日发射,是AMSR-E(Advanced Microwave Scanning Radiometer for the Earth Observing System)辐射计的后继。AMSR2天线扫描角度为55°,包含6.9/7.3/10.65/18.7/23.8/36.5/89.0 GHz共7个频率V极化和H极化14个通道数据。AMSR2土壤水分产品空间分辨率为10 km,投影方式为等经纬度投影。本研究使用AMSR2土壤水分产品参与水源涵养生态功能综合指标模型构建。研究中利用中国1 000 m分辨率数字高程模型数据集生成三峡库区坡度数据。详细数据情况见表1。

表1 数据来源及基本情况

Tab.1 Data source and basic information

数据类型	数据精度	数据来源	数据描述
NDVI	空间分辨率250 m,时间分辨率16 d	NASA地球科学数据	MODIS植被指数产品,MOD13Q1
叶面积指数	空间分辨率500 m,时间分辨率8 d	NASA地球科学数据	MODIS叶面积指数产品,MOD15A2H
地表温度	空间分辨率1 000 m,时间分辨率8 d	NASA地球科学数据	MODIS地表温度产品,MOD11A2
蒸散	空间分辨率500 m,时间分辨率8 d	NASA地球科学数据	MODIS蒸散产品,MOD16A2
地表分类	空间分辨率500 m,时间分辨率年	NASA地球科学数据	MODIS土地覆盖类型产品,MCD12Q1,IGBP全球植被分类方案将地表覆盖分为17类
坡度	空间分辨率1 000 m	寒区旱区科学数据中心	由中国1 000 m分辨率数字高程模型计算而来
土壤水分	空间分辨率10 km,时间分辨率月	JAXA日本宇宙航空研究开发机构	AMSR2土壤水分产品

为了便于进行后续研究,对原始的影像数据产品进行了以下处理:

1)影像拼接,重投影。将数据进行拼接,并重新投影为Albers等面积投影,数据空间分辨率统一重采样为250 m。

2)数据合成。采用最大化合成法将NDVI合成为月数据,并对月数据进行年平均值计算。采用最大化合成法对叶面积指数进行了月合成以及年合成,得到年最大叶面积指数。对地表温度产品进行了月平均合成以及年平均合成,得到年平均地表温度。对蒸散数据进行了月累积合成以及年累积合成,得到年累积蒸散量。

3)通过与研究区域高分辨率遥感影像叠加对比,发现IGBP(International Geosphere-Biosphere Programme)地表分类产品在水体分类上不够精确,因此基于IGBP地表分类产品,并利用高分数据提取的水体^[18]对IGBP地表分类中水体分类进行校正。

2 研究方法

2.1 水源涵养生态功能综合指标模型

2.1.1 生态因子分析

生态系统水源涵养量主要由2部分组成,一部分是森林林冠层截留储量,另一部分是森林的土壤对水分的拦截、渗透与储藏雨水的数量总和^[11]。生态系统水源涵养功能是林冠层、枯落物层和土壤层这三者水源涵养功能的总和。生态系统水源涵养能力受多种因素的影响,《生态保护红线划定指南》^[2]中通过净初级生产力(net primary productivity,NPP)、降雨、坡度等因子计算水源涵养服务能力指数,水量平衡方程中通过降雨、蒸散以及径流的关系计算水源涵养量。已有研究表明,植被层截留降水的能力是指降水过程中林冠的截留能力^[19],是冠层和林下灌从、草丛的持水量。植被覆盖率的增加会减少年径流量,从而使降水的损耗减少^[20]。区域实际蒸散量对流域水源涵养能力的影响非常显著^[21],蒸散与生态系统水源涵养能力呈现显著的正相关。因此,本研究中使用叶面积指数、植被覆盖度和蒸散代表植被层的水源涵养能力,其中植被覆盖度使用像元二分模型计算^[22]。

地表温度与生态系统水源涵养量具有较强的相关性,是影响其能力的一个重要因子^[23],反映了环境热度。坡度是地表单元陡缓的程度,地形创造了局部生境的小气候条件,进而影响植被格局和土壤层理化性质及土壤层厚度^[24]。坡度也是目前常用的用来计算流域产水量的生态系统服务和交易的综合评估(Integrated Valuation of Ecosystem Services and Tradeoffs,InVEST)模型中的一个重要因子^[25]。土壤含水量是指保持在土壤孔隙中的水分。土壤层是生态系统水源涵养过程的第三个活动层,储存的土壤水分是生态系统巨大的水分贮蓄库和水文调节器^[26]。研究中使用地表温度、坡度和土壤含水量代表土壤层的水源涵养能力。

三峡库区2019年各生态因子空间分布如图3所示。下游渝东北的北部最大叶面积指数较高,上游渝西南地区最大叶面积指数较低。植被覆盖度较高的地方主要集中在山区,与山脉走势基本一致,农用耕地比例较高的平坝丘陵地区植被覆盖度较低,城镇区域植被覆盖度最低。植被较好的区域蒸散较高,重庆主城区蒸散较低。地表温度空间分布差异明显,渝西南及重庆主城区地表温度较高,中部及渝东北地区地表温度较低。江津区、长寿区、忠县等区县土壤含水量较高; 巫溪、武隆、重庆主城区等区县土壤含水量较低。

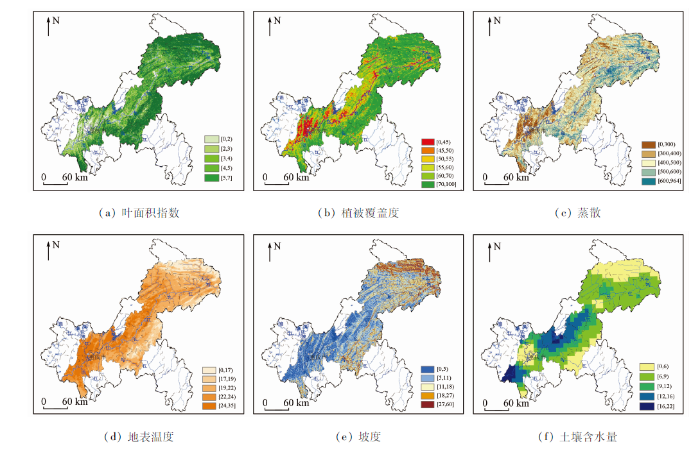

图3

图3 2019年三峡库区(重庆段)各生态因子分布图

Fig.3 Spatial distribution of various ecological factors in the Three Gorges Reservoir area(Chongqing section) in 2019

2.1.2 模型构建

已有研究表明,水源涵养能力主要和植被层和土壤层有着密切的关系,本研究通过水源涵养的物理含义,同时参考《生态保护红线划定指南》以及相关研究文献,利用叶面积指数、植被覆盖度、蒸散、地表温度、坡度、土壤含水量等生态因子,用主成分分析方法建立综合指标评价模型。

主成分分析法是把原来多个变量划为少数几个综合指标的一种统计分析方法,从数学角度看,是一种数据降维处理方法^[27]。主成分分析法的主要思想是将 $n$ 维数据特征映射到 $k$ 维上,当 $n$ 较大时,如果对 $n$ 维数据分析,是较为困难的,因此需要用较少的 $k$ 维综合指标代替原有的 $n$ 维数据,这 $k$ 个指标既能尽量多的反映原来较多变量指标所反映的信息,同时又是相互独立的。这 $k$ 维是全新的正交特征也被称为主成分,具体分析步骤为:

1)假设有 $m$ 个研究区域, $n$ 个选择指标的原始样本矩阵( $x_{1}$ , $x_{2}$ ,…, $x_{n}$ )为:

(1)

X = (\begin{array}{l} \begin{array}{l} x_{11} & x_{12} \\ x_{21} & x_{22} \end{array} \begin{array}{l} \dots & x_{1 n} \\ \dots & x_{2 n} \end{array} \\ \begin{array}{l} \dots & \dots \\ x_{m 1} & x_{m 2} \end{array} \begin{array}{l} \dots & \dots \\ \dots & x_{m n} \end{array} \end{array})

。

2)首先将样本矩阵 $X$ 进行标准化处理,计算其协方差矩阵 $R$ ,并通过雅克比法计算出其特征值 $λ_{i} (i = 1,2, \dots, n)$ ,使其按照大小顺序排列,求出对应的特征向量 $e_{i j} (i = 1,2, \dots, n; j = 1,2, \dots, n)$ ,由此得到主成分 $T_{n}$ 为:

(2)

\{\begin{array}{l} T_{1} = e_{11} x_{1} + e_{21} x_{2} + \dots + e_{n 1} x_{n} \\ T_{2} = e_{12} x_{1} + e_{22} x_{2} + \dots + e_{n 2} x_{n} \\ \dots \dots \dots \dots \\ T_{n} = e_{1 n} x_{1} + e_{2 n} x_{2} + \dots + e_{n n} x_{n} \end{array}

。

3)取前 $k$ 个主成分 $T_{1}$ , $T_{2}$ ,…, $T_{k}$ ,那么这 $k$ 个主成分就可以用来反映原来 $n$ 个指标的信息。

采用主成分变换来进行模型构建,其最大优点就是模型中各指标的权重不是人为确定,而是根据数据本身的性质、根据各个指标对各主分量的贡献度来自动客观地确定,从而在计算时可以避免因人为设定权重造成的结果偏差。

为了获得足够的样本数据,模型构建以2019年整个重庆市生态因子数据为基础,将各因子进行拼接、转投影、裁剪、归一化处理、无效值剔除等预处理手段,得到主成分系数矩阵表(表2)。

表2 2019年各主成分系数矩阵表

Tab.2 Matrix table of principal component coefficients in 2019

要素	第一主成分	第二主成分	第三主成分	第四主成分	第五主成分	第六主成分
叶面积指数	0.64	0.59	-0.31	-0.22	-0.31	0.07
植被覆盖度	0.37	0.17	0.19	0.35	0.74	0.36
蒸散	0.16	-0.06	-0.15	0.88	-0.33	-0.25
土壤含水量	-0.52	0.78	0.26	0.16	0.00	-0.13
地表温度	-0.27	-0.01	-0.16	0.15	-0.32	0.88
坡度	0.29	-0.08	0.87	-0.02	-0.38	0.10

由表2可知,第一主成分中表征植被状态信息的叶面积指数、植被覆盖度、蒸散系数都为正值,说明它们共同对水源涵养能力起正面的贡献,植被越好的地方水源涵养能力越高,这与龚诗涵等^[3]、曾莉等^[28]的研究相符,能力高的水源涵养主要集中在蒸散发量较大,植被覆盖率高的地区; 而代表环境热度的地表温度呈负值,说明它对水源涵养能力起负面的影响; 代表环境干度的土壤湿度呈负值,这是由于重庆区域特殊的地形条件,高山地区由于坡度较高且植被较好,植被林冠截留了部分降水,土壤含水量较低,而平坝丘陵地区由于地形及农田灌溉等人为因素的影响,土壤含水量反而较高,因此土壤含水量在模型中为负值。由于重庆区域山地较多,坡度越高的地方受人为影响越小,植被状况相对较好,有利于涵养水源,因此其系数为正值,这与实际情况以及已有研究相符。

采用2013—2018年的重庆市最大叶面积指数、植被覆盖度、蒸散、土壤含水量、地表温度、坡度进行主成分分析,其第一主成分系数如表3所示。由表中可以看到,在不同的年份,各指标因子的在第一主成分中的权重接近且稳定,并能合理的对水源涵养生态能力进行解释。取其多年平均值可以对区域水源涵养生态功能进行评价并分析其变化趋势,该权重能够最大限度的集合各指标的信息并不受人为因素的影响,使每个因子能合理、客观地对生态现象进行解释。

表3 2013—2019年第一主成分系数表

Tab.3 The first principal component coefficients from 2013 to 2019

第一主成分	2013年	2014年	2015年	2016年	2017年	2018年	2019年	平均值
叶面积指数	0.60	0.69	0.66	0.71	0.67	0.73	0.64	0.67
植被覆盖度	0.41	0.36	0.40	0.39	0.40	0.40	0.37	0.39
蒸散	0.17	0.14	0.10	0.12	0.03	0.10	0.16	0.12
土壤含水量	-0.49	-0.44	-0.38	-0.39	-0.44	-0.25	-0.52	-0.42
地表温度	-0.33	-0.29	-0.38	-0.29	-0.31	-0.38	-0.27	-0.32
坡度	0.29	0.32	0.34	0.31	0.32	0.31	0.29	0.31

故而水源涵养综合指标模型为:

(3)

W C I = 0.67 L A I + 0.39 V C + 0.12 E T - 0.42 S M C - 0.32 L S T + 0.31 S L O P E

式中: WCI为水源涵养生态功能指数(water conservation index); $L A I$ 为叶面积指数; $V C$ 为植被覆盖度; $E T$ 为蒸散; $S M C$ 为土壤含水量; $L S T$ 为地表温度; $S L O P E$ 为坡度。

2.2 变化趋势分析

为了定量研究三峡库区2013—2019年水源涵养生态功能的变化趋势,采用一元线性回归分析的方法,对研究区每个格网点上2013—2019年近7 a的因子进行回归模拟,并利用最小二乘法计算出每个像元的变化趋势和变化幅度,公式为:

(4)

T r e n d = \frac{n \times \sum_{i = 1}^{n} i \times C_{i} - (\sum_{i = 1}^{n} i) (\sum_{i = 1}^{n} C_{i})}{n \times \sum_{i = 1}^{n} i^{2} - {(\sum_{i = 1}^{n} i)}^{2}}

式中: $n$ 为统计时间段年数; $i$ 为时间变量; $C_{i}$ 为每个像元的值。 $T r e n d$ 反映的是水源涵养生态功能在研究期内的变化趋势, $T r e n d$ >0表示水源涵养能力在研究期内处于增加趋势,反之则为减少趋势。通过 $T r e n d$ 分布图可以明显看出研究区域在2013—2019年中水源涵养能力的变化趋势以及变化幅度。

3 结果与分析

3.1 水源涵养生态功能指数空间分布

使用式(3)计算WCI值,评估三峡库区水源涵养生态功能,结果如图4所示,2019年,三峡库区年平均WCI为0.47。库区下游渝东北地区的巫山、巫溪、奉节,中部武隆、丰都、石柱等地区由于植被状况较好,WCI值较高,水源涵养能力较强; 上游渝西南区域以及重庆主城区域由于植被状况较差,WCI值较低,是水源涵养能力的薄弱区域。三峡库区水源涵养功能呈现出东北部、东南部能力强,西南部低,主城区最低的空间分布格局。这与齐静等^[29]、李莉等^[11]研究结果有较好的一致性。

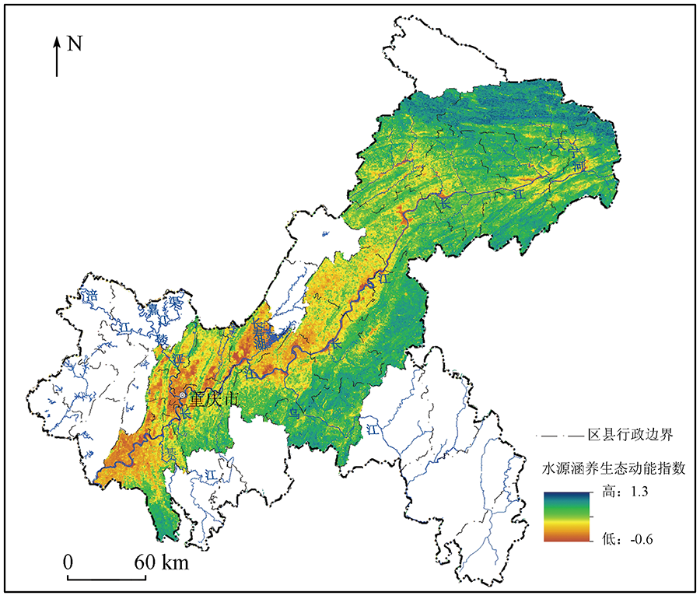

图4

图4 2019年三峡库区(重庆段)WCI分布图

Fig.4 The distribution of WCI in the Three Gorges Reservoir area(Chongqing section) in 2019

水源涵养生态功能综合指标模型中的生态因子是一个长期累积的变化结果。相比于水量平衡法、降雨截留法、InVEST模型等方法需要使用当年降雨数据来评估水源涵养量,本研究构建的WCI值不会受气象条件的影响剧烈变化,反映的是整体生态环境、生态系统的变化带来的水源涵养能力的变化。同时,遥感数据的可重复性获取、时效性较高、监测面积广是本研究的优势所在,WCI值能及时的监测到由于人类活动对生态系统带来的改变而造成的水源涵养能力的变化,这对于区域生态环境监管具有重要意义。

3.2 下垫面性质对水源涵养生态功能指数的影响

根据MODIS土地利用分类数据,分析三峡库区不同土地利用类型上水源涵养生态服务能力,结果如表4所示: 按生态系统类型分,WCI呈现森林>草地>作物>城市和建成区>裸地的特点,这和已有的研究相符,同时也从侧面印证了森林冠层的降水截留率最大,草地次之,耕地最小这一已有研究结果。其中,由于城市和建成区中存在的公园、城市绿化等能够涵养水源的因素,使其WCI略高于裸地,但是仍然都是负值。在森林生态系统中,落叶阔叶林>针阔混交林>常绿针叶林>常绿阔叶林; 草地生态系统中,多树草原>稀树草原>草地; 作物中,作物和自然植被的镶嵌体>作物,表现出水源涵养能力高植被覆盖区大于低植被覆盖区的特点,符合生态系统水源涵养能力的一般规律^[30],这和实际情况以及已有研究相符^[31-32]。由于叶面积指数和蒸散在湿地和水体中部分为空值,因此其统计结果未纳入表4中。

表4 不同生态系统WCI平均值

Tab.4 The average WCI of different ecosystem

生态系统类型(1级)	生态系统类型(2级)	平均WCI
森林	常绿阔叶林	0.65
	常绿针叶林针阔混交林落叶阔叶林	0.72 0.81 0.92
草地	多树草原稀树草原草地	0.68 0.30 0.22
作物	作物作物和自然植被镶嵌体	0.15 0.23
城市和建成区裸地	城市和建成区裸地	-0.13 -0.17

3.3 水源涵养生态功能重要性分布

采用自然断点法对WCI值进行等级划分,将三峡库区水源涵养生态功能分为一般重要、重要、极重要3个类别,如图5所示。自然断点分级法是一种基于数据本身分布特点进行分组的方法,可以使每个分类类间差异最大,类内差异最小。WCI>0.6为水源涵养生态功能极重要区,主要分布在三峡库区下游秦巴山区以及渝东南武陵山区部分区域,这和《全国生态功能区划(修编版)》中水源涵养极重要区的分布一致^[33]。主要包括渝东北的巫山、巫溪、奉节以及石柱、武隆、丰都的南部等地区。这些地区森林生态系统为主,而森林是涵养水源的主体,因此是水源涵养生态功能的极重要区。WCI在0.2~0.6之间为水源涵养生态功能重要区,主要分布在万州、开州、云阳、巴南的南部等区县。这些区县以自然植被和作物混合体为主,并含有部分稀树草原,是水源涵养的重要区。WCI<0.2为水源涵养生态功能一般重要区,主要分布在重庆主城地区、长寿、江津等区县,这些地区人类活动强烈,自然植被保持面积少,是水源涵养功能的一般重要区。

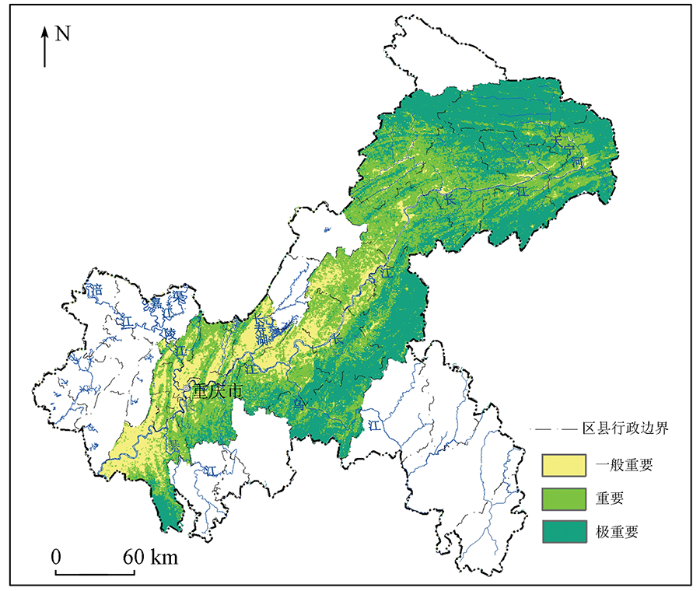

图5

图5 2019年三峡库区(重庆段)水源涵养生态功能重要性分布图

Fig.5 Spatial characteristic of water conservation importance in the Three Gorges Reservoir area (Chongqing section) in 2019

3.4 水源涵养生态功能多年变化趋势分析

利用2013—2019年多源卫星遥感数据,计算不同年份WCI,并分析其变化趋势。结果表明,2013—2019年,三峡库区WCI整体呈现略微增加趋势,平均年变化率为0.004(图6(a))。其中,2013—2018年,年平均WCI基本呈增加趋势,到2018年达到最大值,2019年WCI较2018年下降明显。这是由于2019年植被覆盖度、蒸散均较2018年有明显的下降,造成2019年较2018年WCI下降较明显。2013—2019年,三峡库区不同等级WCI整体变化不大(图6(b)),其中>0.6(极重要)等级相对而言上升趋势较为明显; <0.2(一般重要)、[0.2,0.6](重要)等级略有下降。

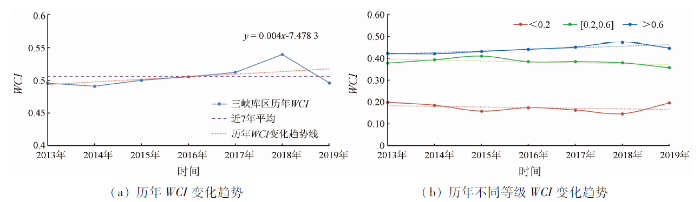

图6

图6 2013—2019年三峡库区(重庆段)年均以及不同等级WCI变化图

Fig.6 Changes of annual average and different levels of WCI in the Three Gorges Reservoir area (Chongqing Section) from 2013 to 2019

采用一元线性回归分析的方法计算2013—2019年三峡库区WCI的变化斜率,并利用自然断点法对变化趋势率进行了等级划分,从图7中可以看出,2013—2019年7 a来,三峡库区大部分区域WCI处于略微增加趋势,其中,以丰都、开州、云阳的部分区域增加得较为明显,渝北、北碚、巴南的局部地区WCI略微降低,江津区WCI无论从降低面积还是趋势都较为明显。

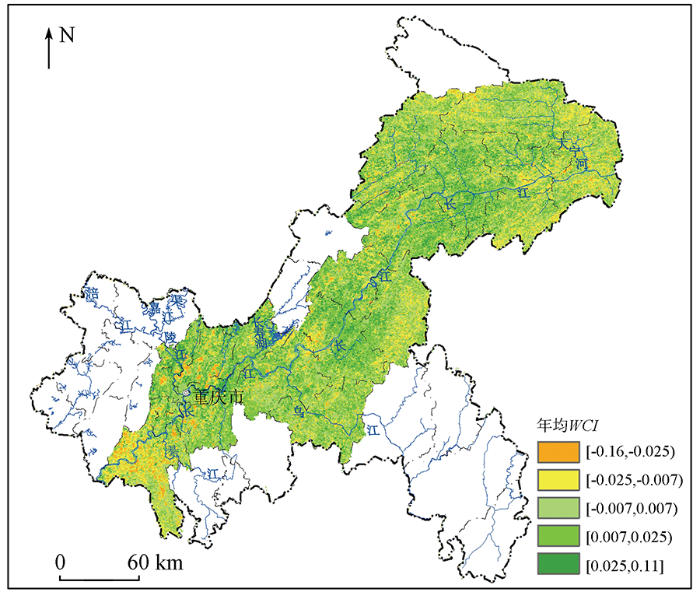

图7

图7 2013—2019年三峡库区(重庆段)年平均WCI变化趋势分布图

Fig.7 Spatial pattern of WCI trend in the Three Gorges Reservoir area(Chongqing section) from 2013 to 2019

4 结论与讨论

本研究基于水源涵养的物理含义,对利用遥感技术评估生态系统水源涵养功能展开研究,通过主成分分析法构建水源涵养生态功能综合指标模型,分析三峡库区水源涵养能力空间分布特征及变化趋势,主要结论如下:

1)WCI根据各指标对第一主成分的贡献来集成,客观地耦合了各个指标信息,合理地代表了评估区域的水源涵养生态能力。

2)2019年三峡库区水源涵养能力分布不均,呈现下游强、上游弱的空间分布格局。渝西南地区由于人类活动较为剧烈,水源涵养功能较弱。渝东北、渝东南以森林生态系统为主,水源涵养功能最强。在不同的生态系统类型中,WCI呈现森林>草地>作物>城市和建成区>裸地的特点,符合生态系统水源涵养能力的一般规律。2013—2019年7 a来,三峡库区大部分区域WCI处于略微增加趋势,其中,以丰都、开州、云阳的部分区域增加得较为明显,渝北、北碚、巴南的局部地区WCI略微降低,江津区WCI无论从降低面积还是趋势都较其他地区更为明显。

但这个方法目前还存在以下不足:

1)这个用来评估生态系统水源涵养能力的综合指标模型只能说明不同区域水源涵养功能的相对强弱以及反映其多年来的变化趋势,并不能代替区域的实际水源涵养量,其和区域实际水源涵养量的关系有待进一步研究。

2)综合评估模型中各指标因子的数据精度、空间分辨率将影响WCI数据的精度和分辨率。获取高分辨率的WCI数据对于监测区域水源涵养生态功能变化具有重要意义。

3)未来将尝试提升各指标因子的空间分辨率和精度,以期获取更高质量的区域WCI数据服务于生态文明建设。
