自然资源遥感, 2022, 34(4): 262-271 doi: 10.6046/zrzyyg.2022007

技术应用

我国东部沿海三大城市群地下水储量变化与驱动因素分析

林雪敏,1,2, 李伟峰,2, 王红3, 明冬萍1, 韩立建2

1．中国地质大学(北京)信息工程学院,北京 100083

2．中国科学院生态环境研究中心,北京 100085

3．自然资源部信息中心,北京 100036

Analysis of the groundwater storage variations and their driving factors in the three eastern coastal urban agglomerations of China

LIN Xuemin,1,2, LI Weifeng,2, WANG Hong3, MING Dongping1, HAN Lijian2

1. School of Information Engineering and Technology, China University of Geosciences (Beijing), Beijing 100083, China

2. Research Center for Eco-Environmental Sciences, Chinese Academy of Sciences, Beijing 100085, China

3. Information Center of Ministry of Natural Resources, Beijing 100036, China

通讯作者: 李伟峰(1977-),女,副研究员,主要从事城镇化模式与生态环境效应相关方面的研究。Email:Li.wf@rcees.ac.cn。

收稿日期: 2022-01-12   修回日期: 2022-05-11

基金资助: 国家自然科学基金面上项目“基于协同机制的城市群地区水资源供求关系调控路径研究“(31971482)

Received: 2022-01-12   Revised: 2022-05-11

作者简介 About authors

林雪敏(1998-),女,硕士研究生,主要从事地下水资源遥感相关方面的研究。Email: 2004190027@cugb.edu.cn。

摘要

地下水超采引发的一系列地质灾害问题,严重制约了我国东部沿海三大城市群——京津冀、长三角和珠三角的可持续发展。为揭示三大城市群地下水储量时空动态变化规律及其驱动因素,本研究基于GRACE(Gravity Recovery and Climate Experiment)卫星数据定量反演了2002—2016年间3个城市群的地下水储量变化,并利用灰色关联分析方法进行归因分析。结果表明: ①京津冀城市群地下水储量持续下降,线性下降速率为1.17 cm/a; 长三角城市群小幅波动变化,较为稳定; 珠三角城市群持续上升,线性上升速率为0.43 cm/a。②3个城市群地下水储量变化均受人为用水因素主导,京津冀受农业用水量影响突出; 长三角受农业用水量、降水量、地表水资源量和人口数量等综合影响; 珠三角受农业和生活用水量双重影响。③3个城市群地下水储量变化与驱动力的比较分析表明,城市群发展推动区域产业结构调整,促进第二、三产业升级,提升用水效率并优化用水结构,对地下水保护有积极影响。针对东部沿海城市群资源环境禀赋与战略发展布局,科学谋划农业发展布局,进一步优化升级产业结构,提升用水效率,以及防治地表水污染,是进一步保护与恢复地下水的关键。

关键词： 地下水储量; 地下水利用; 城市群; GRACE; 驱动因素

Abstract

A series of geological disasters caused by groundwater overexploitation has severely restricted the sustainable development of the three eastern coastal urban agglomerations in China: Beijing-Tianjin-Hebei (BTH), Yangtze River Delta (YRD), and Pearl River Delta (PRD). To reveal the spatial-temporal dynamic variations and their driving factors of groundwater storage (GWS) in the three urban agglomerations, this study quantitatively inverted the GWS variations in the three urban agglomerations during 2002—2016 using the Gravity Recovery and Climate Experiment (GRACE) satellite data. Then, attribution analysis was made using the gray relational analysis method. The results are as follows. The GWS kept decreasing at a linear rate of 1.17 cm/a in BTH, was relatively stable with slight fluctuation in YRD, and continued to increase at a linear rate of 0.43 cm/a in PRD. The GWS variations in the three urban agglomerations were all dominated by anthropogenic factors. The BTH was significantly affected by agricultural water consumption; the YRD was affected by agricultural water consumption, precipitation, surface water availability, and population; the PRD was significantly affected by both agricultural and domestic water consumption. According to the comparative analysis of the GWS variations and their driving factors among the three urban agglomerations, the development of urban agglomerations promoted industrial restructuring and upgrades the secondary and tertiary industries, with water utilization efficiency and structure improved, thus playing a positive role in groundwater protection. Considering the natural resource capacity and development patterns of the eastern coastal urban agglomerations, the key to GWS protection and restoration is to scientifically plan agricultural development and further optimize industrial structure so as to improve water utilization efficiency and prevent surface water pollution.

Keywords： groundwater storage; groundwater utilization; urban agglomeration; GRACE; driving factor

PDF (4086KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

林雪敏, 李伟峰, 王红, 明冬萍, 韩立建. 我国东部沿海三大城市群地下水储量变化与驱动因素分析[J]. 自然资源遥感, 2022, 34(4): 262-271 doi:10.6046/zrzyyg.2022007

LIN Xuemin, LI Weifeng, WANG Hong, MING Dongping, HAN Lijian. Analysis of the groundwater storage variations and their driving factors in the three eastern coastal urban agglomerations of China[J]. Remote Sensing for Land & Resources, 2022, 34(4): 262-271 doi:10.6046/zrzyyg.2022007

0 引言

作为重要的淡水资源,地下水提供了全球约40%的灌溉用水和50%的城市市政用水[1],其高强度开采引发了一系列环境问题[2-3]。在人类活动集中的城市地区,地下水超采导致的地面沉降破坏了公路、建筑物、管道和地铁等基础设施[4],如墨西哥古兹曼市,其西北部地面沉降速度达0.25 m/a,道路变形和建筑物损毁严重[5]。在中国,京津冀地区地面沉降面积超过7万km2; 长三角地区有近1万km2的地面沉降超过0.2 m[6]; 珠三角部分地区地面塌陷造成的直接经济损失超过1.2亿元[7]。此外,地下水超采还会增加沿海城市海水入侵的风险[8],如印度尼西亚首都雅加达海岸带年沉降量达2.8 m,大量沿海建筑物被淹没。作为沿海城市群,地下水超采造成了京津冀、长三角和珠三角部分海岸带海水入侵范围不断扩大,生态环境持续退化[9]。地下水超采严重威胁城市群的生态安全和可持续发展。因此,探究地下水储量变化及其驱动因素,揭示不同城市群发展模式对地下水的影响,对于指导未来城市群发展与地下水资源的合理利用具有重要的科学意义。

目前,地下水储量变化监测的方法主要有传统的站点监测和GRACE(Gravity Recovery and Climate Experiment)卫星监测。其中,站点监测受观测井数量和分布限制,难以及时高效地评估大范围地下水储量的时空变化[10-11]。GRACE任务通过2颗共轨卫星监测地球的时变重力场(主要由陆地水量变化控制)[12],并依据陆地水量平衡原理推算地下水储量的变化,该方法不受空间限制,时效性高,应用广泛[13-14]。Kalhor等[15]和Gao等[16]利用GRACE数据分别反演了美国亚特兰大市和中国张家口市的地下水储量变化,并与实测数据对比证明了GRACE反演方法的可靠性。目前,GRACE数据多应用于全球及区域大空间尺度,但对人口高度密集的城市化区域关注较少。京津冀、长三角和珠三角城市群作为我国沿海最重要的3个城市群,尚缺乏长时间序列地下水储量动态变化及影响因素的定量评估与对比分析。

地下水储量变化主要受气候变化和人类活动的影响,在人口密集的城市地区,地下水开采增加主要是由于用水需求量增大。自1980年代以来,随着快速的城市化,全球用水量以每年约1%的速度增长,地下水被大量开采以支持城市发展[17⇓-19]。例如约旦伊尔比德省,饮用水、城市用水和农业用水需求的增加导致其地下水需求量在过去的40 a间增加了227%[20]。在资源型缺水的京津冀城市群,由于地表水资源匮乏,地下水供给了总用水量的70%以上。而在地表水资源丰富的长三角和珠三角城市群,经济高速发展引发了严重的地表水污染,水质型缺水导致洁净地下水的开发强度不断增大[21]。如珠三角广花盆地的地下水开采机井在1982—1996年间增加了2倍多[22]。由于不同的自然条件、地理区位、发展历史以及城市化模式,京津冀、长三角与珠三角城市群地下水储量变化的驱动机制尤为复杂。因此,全面解析与对比分析3个城市群地下水时空变化的关键驱动因素,有助于进一步促进城市群地区地下水资源的科学管理与保护。

本研究以京津冀、长三角和珠三角城市群为研究案例,结合GRACE卫星数据、全球陆面数据同化系统(global land data assimilation system,GLDAS)和全球水文与水资源模型(watergap global hydrology model,WGHM)定量反演了2002—2016年间其地下水储量的年际变化特征,并利用灰色关联分析方法定量解析了多种自然与社会经济因素对地下水储量变化的影响程度,揭示我国东部沿海典型城市群地下水储量变化特征及关键驱动因素。

1 研究区概况及其数据源

1.1 研究区域

京津冀、长三角和珠三角城市群均位于中国东部沿海,以占全国5.01%的区域面积承载了全国21.75%的人口和39.12%的国内生产总值(gross domestic product,GDP)(2016年),是中国人口集聚最多、经济规模最大、综合实力最强的3个城市群。其中,京津冀城市群位于华北平原北部,年均降水量为505 mm,共包括13个城市,核心城市有北京、天津和石家庄; 长三角城市群位于长江下游,年均降水量为1 278 mm,共包括26个城市,核心城市包括上海、南京、杭州和合肥; 珠三角城市群位于广东省中南部沿海,年均降水量为1 827 mm,共包括9个城市,核心城市为广州。作为中国城市化程度最高的地区,2016年3个城市群的人口城镇化率由高到低分别为84.85%(珠三角)、70.53%(长三角)与63.88%(京津冀),远高于全国同期平均水平(57.35%)。同时,3个城市群的人均GDP由高到低分别为11.43万元(珠三角)、10.62万元(长三角)与6.77万元(京津冀),均明显高于全国平均水平(5.38万元)。人口和社会经济的快速发展对水资源有着巨大的需求。以2016年为例,京津冀、长三角和珠三角的地表水资源量分别占全国的0.47%,6.67%和2.40%,而用水量却分别占全国的4.01%,13.91%和3.53%。开采地下水成为这些地区弥补地表水资源短缺的主要途径。各城市群自然和社会经济情况具体如表1所示。

表1   2016年城市群自然和社会经济指标

Tab.1  Natural and socio-economic indicators of urban agglomerations in 2016

指标类别指标京津冀长三角珠三角全国
自然特征陆地面积/(104km2)21.5821.115.40959.70
年均降水量(2002—2016年)/mm505.081 278.051 827.27637.28
单位面积水资源量/mm120.401 041.411 397.04338.20
单位面积地表水资源量/mm67.52988.541 389.63325.77
单位面积地下水资源量/mm83.17164.89309.3892.24
人口总人口/万人11 205.0712 875.265 998.49138 271.00
人口城镇化率/%63.8870.5384.8557.35
人口密度/(人/km2)519.16657.401 099.77144.10
人口增长率(2002—2016年)/%22.1615.8827.017.64
土地城市建成区面积/km24 043.006 189.004 113.0042 832.00
城市建成区面积占比/%1.872.937.620.45
城市建成区面积增长率(2002—2016年)/%80.33128.04186.42115.84
经济总GDP/亿元75 820.51147 414.9267 841.85744 127.20
人均GDP/万元6.7710.6211.435.38
人均GDP增长率(2002—2016年)/%433.98446.11458.41559.69
第一产业GDP占比/%5.223.411.788.56
第二产业GDP占比/%37.5743.2542.1539.81
第三产业GDP占比/%57.2153.3456.0751.63
第一产业GDP增长率(2002—2016年)/%231.10200.07124.86295.05
第二产业GDP增长率(2002—2016年)/%447.29434.97506.29453.29
第三产业GDP增长率(2002—2016年)/%730.56710.56782.04993.63

新窗口打开| 下载CSV


1.2 研究数据

1.2.1 GRACE和水文模型数据

本文选取了GRACE RL06模型的月度陆地水储量距平(terrestrial water storage anomalies,TWSA)产品(http://www2.csr.utexas.edu/grace),即陆地水储量相对值,空间分辨率为0.25° × 0.25°。研究时间段为2002年4月—2016年12月,这期间GRACE缺失了19个月的数据(2002年6月、7月,2003年6月,2011年1月、6月,2012年5月、10月,2013年3月、8月、9月,2014年7月、12月,2015年6月、10月、11月,2016年4月、9月、10月),通过线性插值进行填补[11,23]。

此外,使用GLDAS和WGHM数据获取陆地水的组分信息。GLDAS-2/NOAH模型的月度产品提供了土壤蓄水量和冰雪蓄水量数据(https://disc.sci.gsfc.nasa.gov/datasets?keywords=GLDAS),空间分辨率为0.25° × 0.25°。WGHM 2.2d 模型的月度产品提供了湿地、湖泊、河流和水库4类地表水体蓄水量数据(https://doi.pangaea.de/10.1594/PANGAEA.918447),将这4类水体之和作为地表水蓄水量,空间分辨率为0.5° × 0.5°,需进行重采样以匹配GRACE数据。

1.2.2 自然与人为因素数据

针对3个城市群的自然与社会经济特征,以及地下水开发利用情况,结合相关文献[24],从自然因素、用水量、经济因素以及人口因素4个方面,共计选取了13个驱动因素指标(表2): ①自然因素,包括降水量、地表水资源量及蒸散量3个指标; ②用水量,包括总用水量及各部门用水量等4个指标; ③经济因素,包括总GDP、各产业GDP及人均GDP 等5个指标; ④人口因素,选取总人口数量1个指标。各城市群自然与社会经济统计数据由其所包含的地级市数据求和得到,各地级市数据大部分来源于其所属省份的水资源公报及统计年鉴,部分数据来源于该地级市的水资源公报。此外,本文采用农业用水作为第一产业用水,工业用水作为第二产业用水,将《中国城市建设统计年鉴》城市供水中的“公共服务用水”与“其他用水”之和作为第三产业用水[25],用于产业与用水结构分析。其中,产业结构利用3个产业GDP占总GDP的比重衡量,用水结构使用3个产业用水量占各产业用水总量的比重衡量。

表2   地下水变化驱动因素指标

Tab.2  Indicators of driving factors affecting GWS change

指标
类型		指标数据
来源		指标
类型		指标数据
来源
自然
因素		降水量/mm水资源
公报		经济
因素		总GDP/亿元统计年
鉴
地表水资源量/亿m3第一产业GDP/亿元
蒸散量/mmGLDAS第二产业GDP/亿元
用水
量		总用水量/亿m3水资源
公报
农业用水量/亿m3第三产业GDP/亿元
工业用水量/亿m3人均GDP/亿元
生活用水量/亿m3人口
因素		总人口数量/万人

新窗口打开| 下载CSV


2 研究方法

2.1 基于GRACE的地下水储量变化反演方法

根据陆地水量平衡原理,陆地水由地表水、地下水、积雪冰盖、土壤水及生物含水(通常忽略不计)构成。因此,地下水储量距平(groundwater storage anomalies, GWSA)可表示为[16]:

GWSA=TWSA-SWA-SMA-SNA

式中: GWSA为地下水储量距平,即地下水的相对储量,通常使用等效水高表示,cm; SWA,SMA和SNA分别为WGHM模型提取的地表水蓄水量、GLDAS模型提取的土壤蓄水量和冰雪蓄水量的距平值。为了与TWSA进行一致的比较,需分别计算相同基线时间(2004年1月—2009年12月)内地表水、土壤以及冰雪蓄水量的平均值,并从各自相应的时间序列中减去该值,以获取距平值[26]。

地下水储量变化ΔGWS由GWSA对时间t求导数计算得到[27],即

ΔGWS(t)≈dGWSAdt≈GWSA(t)-GWSA(t-1)Δt 。

2.2 精度验证

本文利用实测地下水位数据,通过双变量相关法验证GWSA估算的精度。由于长三角和珠三角地区的地下水监测站较少,分布稀疏且不均匀,而京津冀地区地下水监测站较多且分布均匀,因此,本研究以京津冀城市群为例进行精度验证。在京津冀地区选取了90个国家级监测站,这些站点在2005—2016年间持续提供地下水年均埋深数据,数据来源于《中国地质环境监测地下水位年鉴》。为了与GRACE数据保持一致,计算所有站点地下水年均埋深的距平值(即地下水储量距平值的等效水高),并取平均值作为该区域的地下水储量距平实测值。

2.3 滑动平均分析

滑动平均模型是时间序列分析的基本方法,用确定时间序列的移动平均值来显示变化趋势[28]。对于时间序列X={x(k)k=1,2,…,n},其时间t处的变化速度V(t)计算为:

V(t)=12m∑k=t+1t+mx(k)-∑k=t-mt-1x(k),t=m+1,…,n-m

式中: m为移动长度,一般为奇数,本文取m=3,即选用3 a滑动平均; n为序列时间长度,k和t为时间节点,本文研究时间段为2002—2016年,共15 a,因此n=15,k=1,2,…,15,考虑滑动平均趋势分析存在端部效应[29],因此不考虑前3 a和后3 a的分析,即t=4,…,12。

2.4 灰色关联分析

灰色关联分析方法通过对系统的动态发展态势做定量比较分析,进而衡量不同时空序列数据间的关联程度,其基本思想是通过确定参考数列Y={y(k)k=1,2,…,n}和若干比较数列Xi={xi(k)k=1,2,…,n},i=1,2,…,m的几何形状相似程度来判断其联系是否紧密,以及关联强度[30-31]。

本研究将2002—2016年间地下水储量变化的时间序列作为参考数列,各驱动因素的时间序列作为比较数列。对各序列分别进行初值化处理以统一量纲。灰色关联度计算公式为:

ri=1n∑k=1nξi(k)

式中: ri为第i个驱动因素与地下水储量变化间的灰色关联度,其值越接近1,关联程度越高,一共选取了13种驱动因素,因此i=1,2,…,13; ξi(k)为关联系数,即参考数列与比较数列在各时间点的关联程度值。其公式为:

ξi(k)=miniminky(k)-xi(k)+ρmaximaxky(k)-xi(k)y(k)-xi(k)+ρmaximaxky(k)-xi(k)

式中ρ为分辨系数,其值越小,分辨力越强,通常取ρ=0.5[32-33] 。

3 结果与分析

3.1 3个城市群地下水储量时空变化特征

GRACE反演结果与站点实测数据吻合较好。2005—2016年间,京津冀城市群地下水储量反演结果与实测数据间的Pearson系数达0.95(p<0.01)(图1),表明了本研究结果的可靠性。2002—2016年,3个城市群地下水储量呈现不同的变化趋势。如图2(a)所示,纵坐标轴表示GWSA值,正值表示该年份地下水储量大于基线时间内的平均水平,负值则相反。反演结果表明,2002—2016年间,京津冀城市群地下水储量持续下降,下降幅度为19.36 cm,线性下降速率达1.17 cm/a(p<0.001); 长三角城市群GWSA值在-2.47~2.15 cm的范围内波动变化,较为稳定; 珠三角城市群整体呈上升趋势,上升幅度为8.39 cm,线性上升速率为0.43 cm/a(p<0.001)。不同年份各城市群地下水储量变化速度有所不同(图2(b))。其中,京津冀城市群在2006—2010年间加速下降,下降速率从1.26 cm/a增加到2.85 cm/a,而后有所放缓。长三角城市群在2008—2012年间地下水储量变化速度由上升(0.66 cm/a)转为加速下降(0.95 cm/a)。珠三角城市群在2007—2011年间加速上升,上升速率从0.10 cm/a增加到1.94 cm/a,而后放缓。

图1

新窗口打开| 下载原图ZIP| 生成PPT

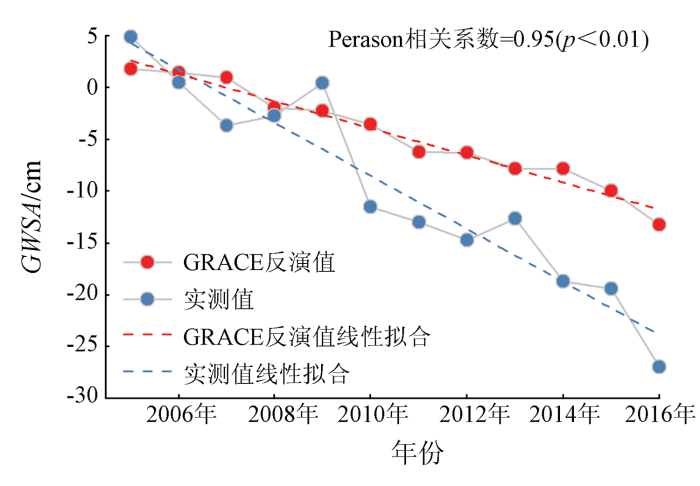

图1   京津冀城市群GRACE反演与实测地下水储量距平变化比较

Fig.1   Comparison between GRACE-derived and in situ groundwater storage anomalies of BTH urban agglomerations


图2

新窗口打开| 下载原图ZIP| 生成PPT

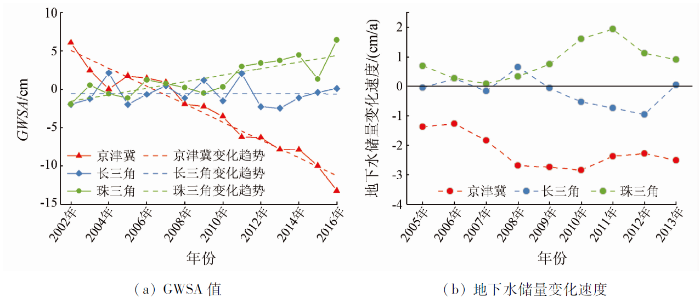

图2   3个城市群地下水储量距平及其变化速度时间序列

Fig.2   Time series of groundwater storage anomalies and change rate of three urban agglomerations


3个城市群地下水储量变化的明显差异,反映了不同城市群地下水采补模式不同。其中,京津冀城市群地下水持续下降主要是因为地下水开采量长期高于补给量。例如,2002—2016年,京津冀城市群年均地下水供水量为180.43亿m3,达到了降水量的16.55%,而京津冀城市群所在的华北平原多年平均降水入渗补给系数为0.13[34],地下水自然补给量不足以平衡开采量。2010年后,京津冀城市群地下水下降速率有所放缓,是由于地下水的开采得到了一定的控制。例如,京津冀城市群地下水供水量在2010—2016年间减少了22.86%(41.85亿m3),减少量是2002—2010年间的2倍多。长三角城市群通过减少开采和增加补给稳定地下水储量。例如,地面沉降问题突出的上海市在2002—2016年间减少了96.39%的地下水供水量,同时人工回灌地下水2.67亿m3。珠三角城市群地下水持续上升是由于补给充足,并且开采持续减少。例如,2002—2016年间,珠三角年均地下水供水量为2.41亿m3,仅占降水量的0.24%,而珠三角广花盆地的降水入渗补给系数为0.045~0.26 [35],自然补给十分充足,同时地下水供水量在15 a间减少了53%。因此,对于地下水采补依然失衡的京津冀城市群,除控制开采外,还应重视开展人工回灌,从“节流”和 “开源”2方面同时入手,充分利用南水北调水源进行地下水涵养。自2018年开展地下水回补工作以来,京津冀城市群部分地区地下水量已有了一定的回升[36]。

从城市群内部来看(图3),京津冀城市群不同城市间的地下水储量变化速率差异最大(标准差为0.38),其次为长三角(标准差为0.20)和珠三角城市群(标准差为0.08)。京津冀城市群内部所有城市的地下水储量均呈下降趋势,南部城市下降比北部更严重。其中,邯郸下降最快(1.87 cm/a,p<0.001),其次为石家庄(1.83 cm/a,p<0.001)、北京(1.64 cm/a,p<0.001)和邢台(1.61 cm/a,p<0.001),这些城市地下水供给量较大,占整个京津冀城市群的41.47%(2002—2016年)。长三角内部整体呈南部微升、北部微降的趋势。其中,南部的台州上升最快(0.24 cm/a,p<0.1); 北部的马鞍山下降最快。这也与地下水供水量变化相关,台州地下水供水量在2002—2016年间下降了80.75%,而马鞍山增加了350%。珠三角内部各城市均呈上升趋势,东南部城市上升趋势相对西北部更为显著,但整体来看各城市差异不大。

图3

新窗口打开| 下载原图ZIP| 生成PPT

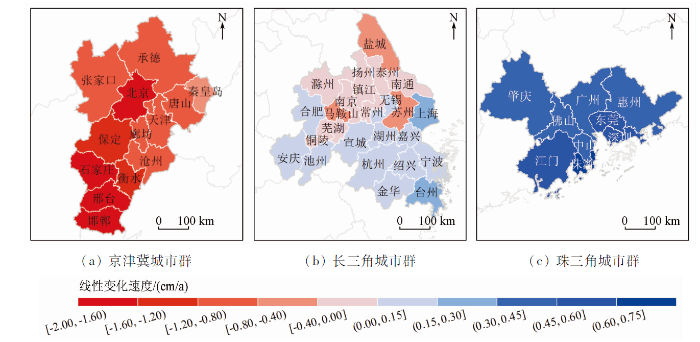

图3   2002—2016年3个城市群内部地下水储量线性变化速度空间分布

Fig.3   Spatial distribution of linear rate of groundwater change in the cities of urban agglomerations during 2002—2016


3.2 3个城市群地下水储量时空变化的驱动因素

灰色关联分析结果表明,2002—2016年间,3个城市群地下水储量变化主要受用水量指标的影响,自然因素次之,再次为人口因素,经济因素相对最弱。用水量因素中,农业用水量影响最强,在3个城市群中均居首位; 自然因素中,降水量的影响较强。

对于京津冀和珠三角城市群,农业、工业、生活以及总用水量与地下水储量变化的关联度均高于自然因素。其中,京津冀城市群受农业用水的影响尤为突出,关联度高达0.85。长三角城市群的农业用水量、降水量、地表水资源量和总人口数量等要素的关联度相近(均在0.83~0.84之间),表明长三角城市群地下水储量变化受多种因素综合影响。珠三角城市群受农业和生活用水量双重主导,关联度均高达0.85(图4)。研究结果说明在这3个城市群,人类活动均在地下水变化中占主导地位。

图4

新窗口打开| 下载原图ZIP| 生成PPT

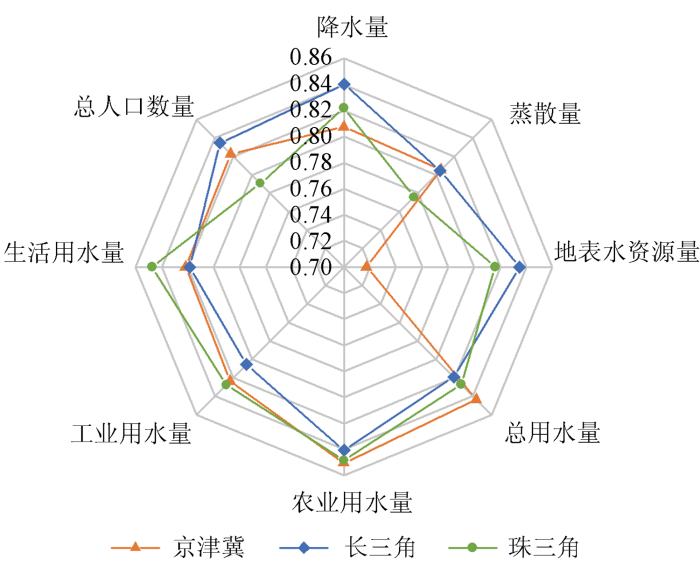

图4   3个城市群地下水储量变化主要驱动因素关联度

Fig.4   Correlation degree of main driving factors for groundwater changes in three urban agglomerations


驱动因素分析结果表明,提高农业用水效率和防治地表水污染是3个城市群地下水保护中需要共同关注的重点。虽然城镇化是推进京津冀、长三角与珠三角城市群发展的主要引擎,但农业发展是保障粮食安全的根本,也是区域发展的重要方面之一。农业因耗水量大而成为影响3个城市群地下水储量变化的首要因素。其中,农业部门是京津冀城市群地下水的主要供给对象,例如,2002—2016年间,农业消耗了河北省地下水开采量的75.02%。尽管京津冀城市群的农业用水占比从2002年的66.95%下降到了2016年的58.08%,但仍然超过半数。相比之下,长三角与珠三角城市群农业用水量占比明显低于京津冀城市群,分别为38.58%与32.66%(2016年),但它们的农业用水效率却明显低于京津冀城市群。例如2002—2016年间,长三角和珠三角城市群的年均万元农业GDP用水量分别为991.24 m3和1 080.48 m3,明显高于京津冀城市群的600.39 m3。而京津冀城市群的农业用水效率与发达国家相比依然有一定的差距,如2019年河北省的农田灌溉水有效利用系数为0.67[37],而以色列已经达到了0.87[38]。因此,缩小城市群之间的农业节水技术差距,全面提升农业用水效率,是进一步修复与保护城市群地下水资源的有效途径。

对于地表水资源丰富的珠三角城市群,生活用水量的显著影响主要是由于生活用水对水质要求较高,而地表水严重污染引发水质型缺水,导致了地下水开采强度的加大。珠三角城市群的地下水主要用于供给居民生活[22],例如2002年,广州市和惠州市的地下水供水中,生活用水占比分别达100%和60%[39]。同样,水质型缺水也是长三角城市群地下水超采的重要原因。例如长三角的杭嘉湖地区,在20世纪70年代前地下水年开采量不超过0.2亿m3,而自80年代—2005年,乡镇企业兴起,工业污水严重污染地表水[40],导致该地区累计地下水开采量高达33.3亿m3[21]。对于资源型缺水的京津冀城市群,地表水污染更加重了对地下水的依赖。因此,防治地表水污染对于3个城市群地下水保护至关重要。

3.3 3个城市群发展与地下水储量变化趋势的启示

对比分析3个城市群地下水储量时空变化趋势及其影响因素,结果表明,产业结构的优化调整与升级对于地下水资源的保护具有关键性作用。因此,推进区域产业结构调整、优化用水结构、提升用水效率、降低用水量是我国东部沿海城市群实现地下水资源长效保护的核心战略任务。

从用水结构与产业结构的协调性来看,3个城市群之间存在明显差异。其中,珠三角城市群产业结构与产业用水结构间的协调程度最高,其次为长三角城市群,京津冀城市群相对最差。2016年,京津冀城市群第一产业用水量占比最高(77.22%),而第一产业GDP占比仅为5.22%,3个产业的产值结构与其用水结构明显不协调。相比而言,长三角和珠三角城市群第二产业用水量占比最高,分别为52.52%和47.72%,同时第二产业GDP占比分别为43.25%和42.15%,产业结构与用水结构协调程度相对较高(图5)。因此,对于第一产业用水量占比最大的京津冀城市群,在保障粮食安全的前提下,降低农业用水对地下水的依赖对于保护地下水资源非常重要。

图5

新窗口打开| 下载原图ZIP| 生成PPT

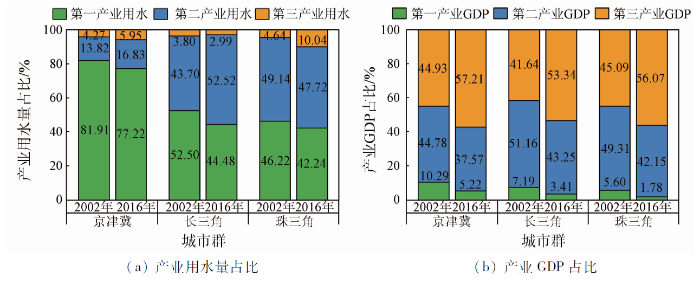

图5   2002年与2016年3个城市群用水结构及产业结构对比

Fig.5   Comparison of water use and industry proportions of three urban agglomerations in 2002 and 2016


从用水投入与经济产出的比值与变化来看,3个城市群各产业用水效率存在明显差异,但均有明显提升(图6)。2002—2016年,京津冀城市群3个产业用水效率均最高; 长三角城市群的第一产业和第二产业用水效率相对最低,平均万元第一产业和第二产业GDP用水量分别为京津冀的1.8倍和4.64倍; 珠三角城市群的第三产业用水效率相对最低,平均万元第三产业GDP用水量为京津冀的1.73倍。因此,长三角城市群亟待进一步提高第一和第二产业用水效率,而珠三角城市群需加快提高第三产业用水效率。此外,从用水效率的变化来看,3个城市群3个产业用水效率均有大幅提高,但也存在明显差异。例如,2002—2016年间,3个城市群GDP增长率最高的产业均为第三产业,其中,珠三角城市群第三产业GDP增长率最高(782.04%),第三产业用水量同时增加了76.63%,用水效率提升了79.98%; 而京津冀和长三角城市群虽然第三产业GDP增长相对较缓(分别为730.56%和710.56%),但第三产业用水量分别增加16.81%和减少10.09%,用水效率分别提升了85.94%和88.91%。即珠三角城市群第三产业经济发展最快,但用水效率提升相对最低。因此,我国东部沿海城市发展战略规划中,要统筹规划3个城市群之间产业用水效率控制指标,进而全面促进东部沿海地区的水资源保护。

图6

新窗口打开| 下载原图ZIP| 生成PPT

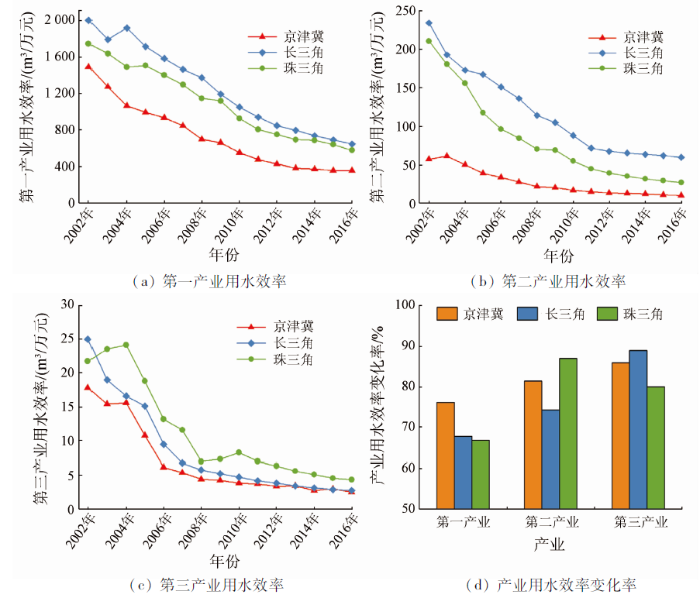

图6   2002—2016年3个城市群用水效率演变

Fig.6   Change of water use efficiency in three urban agglomerations during 2002—2016


4 结论

本文结合GEACE卫星及水文模型数据,实现了对2002—2016年间中国东部沿海3个城市群地下水储量变化的定量反演,并采用灰色关联分析方法从气候变化和人类活动2方面探究了地下水储量变化的驱动力,为3个城市群的地下水资源管理与保护提供了科学指导。主要结论如下:

1)京津冀、长三角和珠三角城市群的地下水储量在2002—2016年间展现出了截然不同的变化趋势。京津冀持续下降,线性下降速率为1.17 cm/a; 长三角呈小幅度波动变化,较为稳定; 珠三角持续上升,线性上升速率约为0.43 cm/a。

2)3个城市群的地下水储量变化主要受人类活动影响。农业用水作为首要驱动力,表明了平衡城市化和农业发展用水需求对区域尺度地下水保护至关重要。此外,需重视水污染防治,提升地表水资源的可用性,以压减地下水开采。

3)3个城市群的发展促进了区域产业结构的调整与升级,提高了用水效率,优化了用水结构,对减缓地下水的开采具有一定的积极作用。各城市群之间,以及城市群内部不同城市之间的产业结构、用水结构及效率等差异较大。京津冀城市群应着力推进不同地区产业结构的协同发展,进而优化用水结构。长三角和珠三角城市群应重视用水效率的提升。

此外,本研究还存在一些不足,如受GRACE数据获取时间的限制,无法研究更长时间序列的地下水储量变化。近年来,我国出台了一系列严格的地下水保护政策,未来有必要采用新数据(如GRACE-FO卫星数据),进一步评估这些政策的有效性,以为政策调整和制定提供科学支撑。
