0 引言
青藏高原东缘位于二三级阶梯交界地带地形地貌复杂、地质构造活跃,常引发群体性的滑坡灾害。据统计,2008年汶川地震,触发的崩滑流总计超过10万处,造成严重的人员、财产损失[1]; 2013年芦山地震,地震烈度虽然低于汶川地震,但仍然触发了大量崩塌、滑坡和泥石流,造成多地受灾和人员伤亡[2-3]; 2017年四川省北部九寨沟县发生7.0级地震,触发了数千处崩塌和滑坡地质灾害,对九寨沟景区内多处景观及道路造成严重破坏,导致25人死亡,525人受伤,76 671间房屋损坏,总经济损失达到1.4亿元 [4]。由地震诱发的滑坡灾害具有规模大、分布范围广、破坏性强的特点,给灾后应急救援、灾害快速评估及调查带来了巨大挑战[5-6]。快速而准确地获取滑坡信息是进行应急救援和灾害分析、评价的基础[7]。传统的野外调查方法受到灾后道路中断和高山险阻的影响,且耗时费力获取滑坡信息速度慢。遥感综合识别方法依托遥感影像可在短时间内快速获取滑坡信息,因此在灾害应急和灾损快速方面得到广泛的应用[8]。
近年来,面向对象的影像分类方法应用广泛,国内外许多专家学者利用面向对象的方法提取滑坡信息,对滑坡进行编目。Martha等[13⇓-15]采用面向对象的分析技术,根据分割对象的光谱特征和地形特征,提出基于多特征组合的滑坡识别方法; 杨文涛等[16]在分割分类过程中考虑滑坡发生的机理,提出一种基于地形因子的滑坡分割分类算法; 彭令等[17-18]以高分辨率遥感影像为数据源,利用面向对象的方法对汶川县由地震引发的滑坡进行分层识别。上述研究均采用面向对象的方法,有效提高了滑坡识别精度,极大地推进面向对象分类方法在滑坡自动识别的应用。然而,当前方法主要利用影像单一地物的各种特征信息,并未将滑坡与相邻地物看作整体进行有效识别,对明确地物边界的混分问题讨论较少[13⇓⇓⇓⇓-18],尤其是滑坡分层识别过程中特征相似地物的混分,如水体和阴影的混分问题、滑坡边界上植被与裸土混分的问题等,这类问题是影像分类的难点,也是影响滑坡边界识别的关键问题。而相关地物的识别精度对地质灾害易损性评价具有重要意义[19],特别是影响评价因素中的物质因素和环境因素[20]。
因此,本文在深入分析灾害特征及地物相关性的基础上,采用面向对象的分类方法进行影像信息提取,通过多尺度分割和多条件阈值分类方法构建滑坡分层识别规则,分析滑坡对象和周围地物的划分阈值进而实现对地震滑坡的准确提取。探究面向对象的分类方法在地震滑坡快速识别中的适用性,提出适合西南山区地震滑坡的高分辨率影像提取的分层分类方法。
1 研究区概况及数据源
图1
研究选用GF-1影像数据,拍摄时间为2019年8月16日,全色和多光谱波段空间分辨率分别为2 m和8 m[22]。数字高程模型(digital elevation model,DEM)数据来源于ALOS卫星(ASF Data Search, https: //search.asf.alaska.edu/),分辨率为12.5 m,共计1景。
2 研究方法
2.1 技术流程

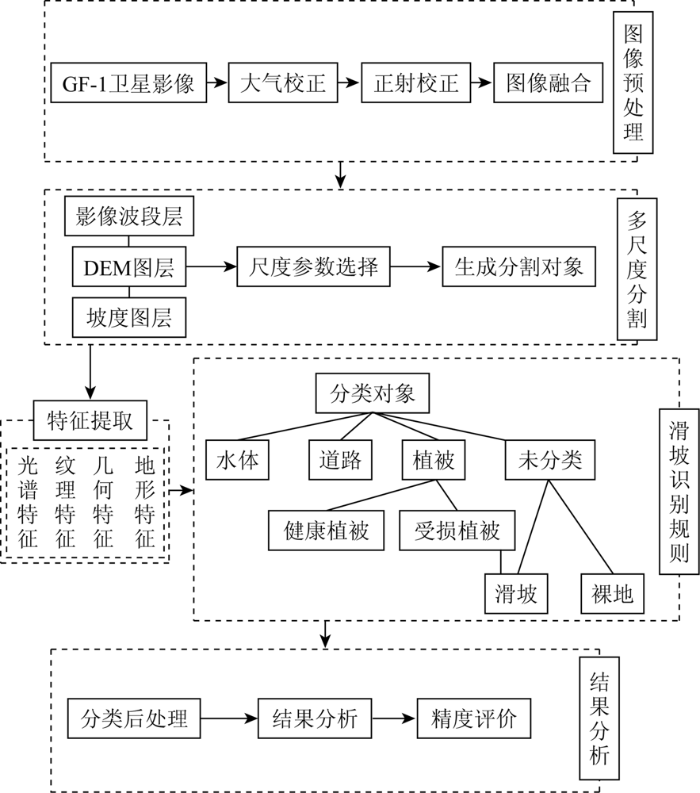

本文以GF-1卫星影像为数据源,利用ENVI软件对影像进行预处理操作,然后基于eCognition平台采用多尺度分割和多条件阈值分类方法,加入地形特征信息,构建滑坡分层识别特征规则集; 最后利用构建的规则识别地震滑坡对象并进行精度评价。图2为主要方法流程。
图2
2.2 多尺度分割
分割参数决定着影像分割的质量,影像分割质量越高,影像分类精度越高。本文在进行多尺度分割时,将研究区的高程和坡度信息作为单独的图层加入到多尺度分割过程中,根据不同的地物特征采用不同的分割尺度,经过反复实验得到不同地物的分割参数(表1)。
表1 地物分割参数表
Tab.1
| 分类对象 | 分割参数 | |||
|---|---|---|---|---|
| 分割尺度 | 异质性标准 | |||
| 光谱权重 | 形状标准 | |||
| 光滑度 | 紧致度 | |||
| 水体 | 240 | 0.9 | 0.5 | 0.5 |
| 道路 | 70 | 0.2 | 0.8 | 0.2 |
| 植被 | 30 | 0.9 | 0.5 | 0.5 |
| 滑坡和裸地 | 150 | 0.5 | 0.5 | 0.5 |
2.3 特征提取
地震滑坡通常具有规模大、连片性强等特点,在影像上整体表现为色调较浅、纹理清晰、形状差异明显等特征。研究区植被茂盛,滑坡类型以崩滑为主,滑坡区岩土体充分暴露,为滑坡信息提取提供了良好的条件[15]。滑坡对象的特征要素包括光谱、几何和地形等特征。本文使用的光谱特征包括近红外波段(NIR)、均值(Mean)、亮度值(Brightness)以及光谱派生特征——归一化水体指数(normalized difference water index,NDWI)和归一化植被指数(normalized difference vegetation index,NDVI); 几何特征包含影像对象的形状、大小等信息,适用于区分光谱特征相似而几何形状差异明显的对象,本文主要采用面积(Area)和长宽比(Length/Width); 地形特征有DEM及其派生的坡度、坡度变率等因子,反映影像对象的空间位置信息。
2.4 地震滑坡分层识别规则

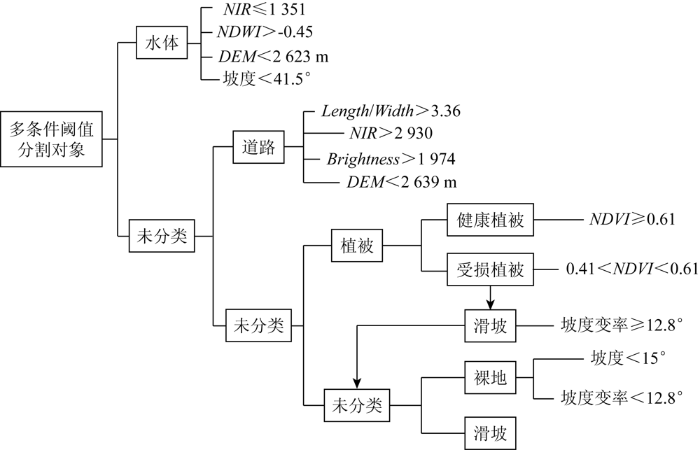

由于地震滑坡的特殊性,本文研究对象以植被遭到破坏、岩土裸露的滑坡和崩塌为主体。受地质构造、地形地貌以及强震剧烈能量释放的影响,地震滑坡具有形态复杂多样、区域连片性广、面积规模差异明显等特征,利用单一地物特征规则直接识别难度极大。分层识别规则是将目标对象以外的地物通过特征差异逐层剔除,建立在地物空间相关性上,减少滑坡对象识别过程中与相邻地物边界误分和相似地物混淆的现象,进而提高滑坡识别精度。通过分析研究区GF-1影像上不同地物的光谱和形状特征,同时结合地物的内部属性和空间关系,选择光谱、形状、纹理、地形等特征参数,利用多条件阈值分类建立地震滑坡分层识别规则集(图3)。
图3
3 滑坡分层识别过程
分层识别方法以目标地物(滑坡)与其他地物的相关性为依据,将其他地物逐层剔除最终获得目标地物,可以有效利用地物相关性和影像信息,提高识别精度。本文先将与滑坡相关性较低的水体、道路剔除,提出利用分割尺度和地形特征解决水体和阴影混分问题; 再利用植被特征将植被分为健康植被和受损植被,受损植被再次参与分类,目的是解决植被与滑坡边界重叠、难以区分的问题; 最后将裸地、河漫滩等与滑坡光谱特征相似的地物剔除,最终获得地震滑坡对象。
3.1 阴影混分和水体识别

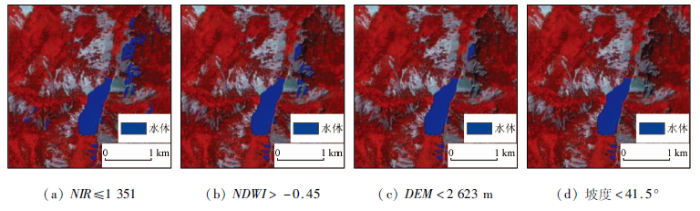

研究区水体以面状湖泊为主,其光谱特征虽然具有很高的辨识度,但水体和阴影光谱特征相似,容易混分而影响地物边界提取。经过多次实验发现,当尺度分割参数为240时,分割对象即保证水体边界真实准确,又最大限度地减少小规模阴影的混分。在相同的阈值条件下,分割尺度越小,水体和阴影的混分现象越严重。构建水体识别规则的特征变量选取NDWI和NIR,同时加入地形特征DEM、坡度和山体阴影参与分类,最终得到无阴影错分的水体信息,结果如图4所示。
图4
3.2 提取道路
3.3 区分健康植被和受损植被
由于研究区植被茂密,多数滑坡直接表现为植被受损导致岩土裸露,故两者的空间位置相关性最高。为尽可能精细地分割植被,以提高植被与滑坡接触边界的准确度,对未分类对象采用分割参数为30的小尺度进行分割,植被的特征变量选择NDVI指数。分析研究区内植被光谱特征发现,当NDVI≥0.61时,植被完整茂密且附近无滑坡、崩塌等裸露地表,将这类植被称为健康植被; 当植被NDVI值介于0.41~0.61之间,且多分布在裸露地表周围时,主要为滑坡破坏的植被,称为受损植被(图5)。因此,利用NDVI特征值分别提取健康植被和受损植被,而受损植被用于后续滑坡提取。
图5
图5

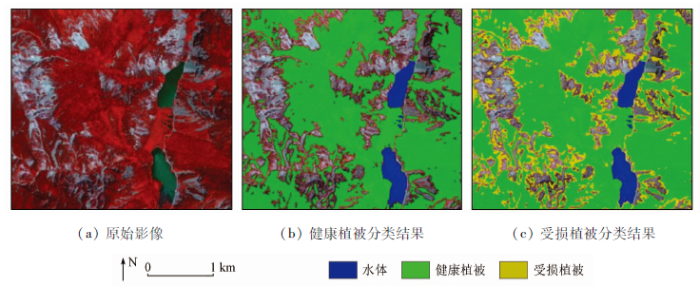

健康植被和受损植被提取结果
Fig.5
Extraction results of healthy vegetation and damaged vegetation
3.4 识别地震滑坡

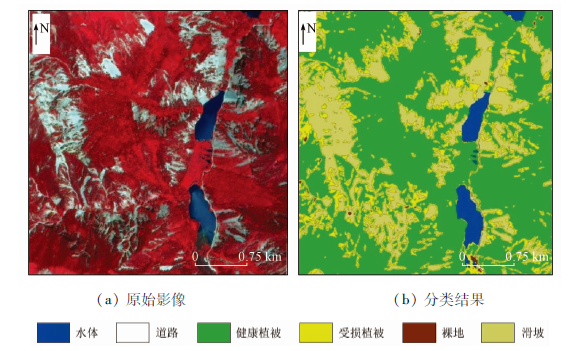

研究区受损植被对象主要分布在滑坡边缘坡度变化较大的狭长区域,这些区域仅依靠坡度因子不能满足对滑坡的提取。结合滑坡发生学及地形地貌特征,创新性地加入地形特征因子——坡度变率,利用坡度突变信息来优化边界提取难以提取的问题,将受损植被中的滑坡提取出来。将包含滑坡的未分类对象和受损植被中得到的滑坡合并再分割,选择分割尺度150,形状权重为0.5,紧致度权重为0.5。通过分析研究区影像,发现道路周围水土流失造成的裸地以及紧邻河湖的沙石漫滩亦在待分类对象中,在阈值分类过程中加入坡度因子,将与滑坡光谱、纹理等特征相似而空间分布不同的地物剔除,最终得到地震滑坡对象如图6所示。
图6
3.5 实验结果及分析
基于上述方法,共提取熊猫海景点附近滑坡面积约2.18 km2,其中提取最大滑坡面积为0.48 km2; 主要分布在熊猫海西侧山地和研究区东北部,道路两侧山体受损比较严重。通过与目视解译的结果对比分析,漏分面积约0.013 km2,错分滑坡面积为0.029 km2,整体识别精度达到98.11%。与野外调查该区域的18个滑坡灾害点结果相比,所有灾害点均在已识别滑坡范围内,也充分验证多条件阈值分类方法快速识别地震滑坡的可行性。漏分滑坡主要位于道路东侧山体阴影区域,缺少光谱信息导致滑坡无法被识别。错分的滑坡集中在道路西侧靠近水体的区域。由于该处裸地地势起伏较大,因此未能通过地形特征区分出来,这说明山区地形复杂,现有分辨率的DEM不能完全满足滑坡识别的需求。
4 结论与讨论
本文采用多条件阈值分类构建滑坡分层识别规则,针对山区水体提取和阴影混分的现象,提出增大分割尺度,利用地形和形状特征阈值差异,最大限度减少或消除混分现象,以解决阴影和水体光谱、纹理特征相似无法区分的难点。根据地物的空间相关性,将道路置于植被之前提取,解决部分道路被植被压盖的问题,有利于提取较完整的道路对象。分析滑坡和植被空间位置关系,将边界不明确区域划分为受损植被,加入地形特征——坡度变率,根据坡度突变提取滑坡边界。通过以上方法的创新和改变,有效提高滑坡识别精度。
尽管上述方法解决了部分影像分类问题,但仍无法识别阴影中地物类型而导致滑坡对象漏分的现象。对于和滑坡特征相似的裸地(包括河漫滩等),只通过地形特征进行区分,对现有DEM数据精度是挑战,也是滑坡识别的主要误差所在。多条件阈值分类方法需要多次重复实验确定地物阈值,而高效准确地选取特征并确定阈值范围并未实现。这些问题,在今后的学习工作中有待进一步研究。同时,实验证明该方法在滑坡识别领域具有较高的识别精度,构建地震滑坡分层识别规则的思路具有推广性和适用性,可为山区突发大规模地质灾害提供方法借鉴,促进高分辨率遥感影像分类在地质灾害识别领域的应用。
