卫星遥感辅助的大型海藻养殖动态对比监测——以威海市为例

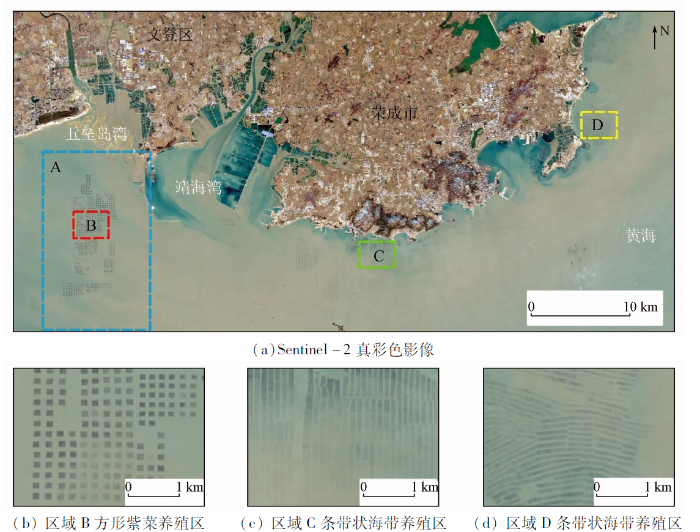

图1 研究区地理位置及大型藻类养殖区分布

Fig.1 Geographical location of the study area and distribution of macroalgae cultivation areas

2 数据源

本文以Sentinel-2卫星影像为基础数据,数据在欧洲航空局官网(https://scihub.copernicus.eu/)下载。所用卫星的传感器为多光谱成像仪(multispectral instrument,MSI),波段为10 m空间分辨率的蓝光、绿光、红光和近红外波段。经过筛选,共选取2016—2021年的55景影像用于监测文登区南部海域的紫菜养殖区,2019—2020年间的16景影像用于监测荣成市南部海域的海带养殖区。所用影像时间如表1所示。统计年鉴数据来自《中国渔业统计年鉴》《山东渔业统计年鉴》和《威海统计年鉴》。

表1 所用影像介绍

Tab.1 Introduction of images

年份	影像日期
2016年	01-25,03-25,04-24,05-04,07-13,08-22, 09-11,11-20,12-10
2017年	01-09,03-10,04-19,05-19,08-02,09-11, 09-21,10-21,11-15,12-05
2018年	01-09,02-13,03-25,04-19,05-04,06-03, 08-02,10-21,11-10,11-30
2019年	01-24,02-23,03-25,04-14,06-23,08-17, 09-26,10-31,11-20,12-20
2020年	01-14,02-23,03-24,04-03,06-22,07-02, 09-20,10-25,11-09,12-19
2021年	01-18,02-02,03-24,04-18,05-18,07-22

新窗口打开| 下载CSV

3 研究方法

本文技术路线如图2所示,数据预处理主要有辐射定标、大气校正和影像裁剪等,提取后处理包括面积筛选与人工修正。其中,大气校正使用欧洲航空局提供的Sen2cor插件进行。

图2

图2 技术路线

Fig.2 Technical route

紫菜富含叶绿素 a、胡萝卜素和叶黄素等色素^[17],具有与陆地绿色植物相似的光谱特征,即紫菜光谱存在红边效应。本文随机在Sentinel-2影像的图1(a)区域A范围内选取典型紫菜养殖区样本与海水样本,各200个像元,样本分布如图3(a)所示。分别统计紫菜养殖区与海水样本的反射率均值,如图3(b)所示。紫菜养殖区的光谱曲线在近红外波段处的值高于海水,而在红光波段处的值低于海水。所以,采用NDVI可以区分紫菜养殖区与海水。NDVI的表达式为:

(1)

N D V I = \frac{R_{N I R} - R_{R e d}}{R_{N I R} + R_{R e d}}

图3

图3 样本分布及相应的光谱曲线与NDVI频率分布

Fig.3 Distribution and corresponding spectral curve of samples and frequency distribution of NDVI

式中 $R_{N I R}$ 和 $R_{R e d}$ 分别为近红外和红光波段反射率,分别对应Sentinel-2影像第8与第4波段的反射率。针对紫菜养殖区提取的NDVI阈值确定,在NDVI影像上的紫菜养殖区域选取典型紫菜养殖区样本与海水样本,各2 000个像元,样本分布如图3(c)所示,底图为NDVI值。统计样本的NDVI分布频率,如图3(d)所示。根据频率分布情况,可初步确定区分紫菜养殖区与海水的阈值为[-0.4,1],针对不同影像进行阈值调整。此外,经统计发现每块紫菜养殖方的面积均大于1 000 m²,所以将筛选出面积大于1 000 m²的斑块作为紫菜养殖区。故本文通过设置NDVI阈值初步提取紫菜养殖区,再对阈值提取结果进行面积筛选及人工修正,最终实现紫菜养殖区的监测。

经多次实验发现,在利用NDVI提取荣成市南部海域的海带养殖区时,NDVI阈值法提取的效果较差。海带养殖区与周围海水均混有悬浮泥沙,导致海带养殖区与海水难以通过NDVI阈值法进行区分。故本文采用SVM机器学习分类方法,结合目视解译、面积筛选(将面积大于1 000 m²的斑块作为海带养殖区)与人工修正实现海带养殖区的监测。其中,SVM的核函数为线性核函数,且分类样本中典型海带养殖区样本与海水样本的分离度在1.9以上(研究表明样本分离度在[02]之间,尤其大于1.8时最佳^[18])。

在监测结果的精度评价中,分别目视选取养殖区与非养殖区验证样本,各2 000个像元,计算混淆矩阵,利用总体分类精度(overall accuracy,OA)与Kappa系数进行评价。每个季节选一景进行评价,选取2019年1月、4月、6月和10月的紫菜与海带养殖区的遥感监测结果进行精度评价。

4 结果与分析

4.1 监测结果与精度评价

图1(a)中区域A范围中紫菜养殖的年度遥感监测结果如图4所示。紫菜的年度养殖方与年度监测面积,由前一年下半年下苗和第二年上半年的收割构成的一个养殖周期内的各期结果合并而成,如2017年度的紫菜养殖周期为2016年7月—2017年6月。文登区南部海域的紫菜养殖块呈方形,与江苏连云港的紫菜养殖方形状类似; 整体上,紫菜养殖区在五垒岛湾近海呈南北向分布,南北向跨度大,东西向跨度小。海带养殖区的监测结果如图5所示(仅展示2020年2月23日的监测结果,此时海带养殖的监测面积达2020年最大),荣成市南部海域的海带养殖呈条带状,紧沿岸边分布。通过目视观测,整体上遥感提取的紫菜与海带养殖区可以较好地覆盖底图显示的养殖方与养殖条带。

图4

图4 2017—2021年度紫菜养殖区的遥感监测结果

Fig.4 Remote sensing monitoring results of Porphyra aquaculture during 2017—2021

图5

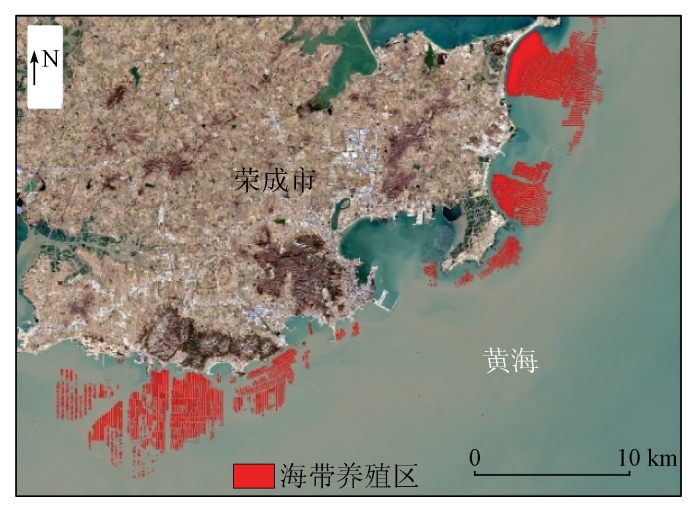

图5 2020年2月23日海带养殖区的遥感监测结果

Fig.5 Remote sensing monitoring results of kelp farming areas on February 23, 2020

基于NDVI阈值法,利用Sentinel-2遥感影像追溯监测文登区南部海域大型藻类养殖历程发现,2016年9月11日及以前影像上未监测到养殖区,2016年11月20日影像上开始有紫菜养殖区的分布; 2016年12月10日,监测到的紫菜养殖区总面积达到极大值(图6(a)),约0.38 km²; 卫星监测可清晰识别养殖方,其最大数量为27个。据相关资料显示^[16],威海市文登区于2016年秋季开始在南部海域开展插杆式紫菜养殖,与卫星遥感结果一致; 31个养殖方(每方约0.022 km²),与遥感监测结果间存在差异,这可能由于实际生产与原计划有一定出入。

图6

图6 遥感监测的紫菜养殖区面积与养殖方个数变化

Fig.6 Changes of the area of Porphyra aquaculture and the number of cultivation squares monitored by remote sensing

基于验证样本计算OA与Kappa系数,计算结果如表2所示。针对4期紫菜养殖区的遥感监测结果,本文紫菜养殖区的OA均大于92%,Kappa系数均大于0.84。针对4期海带养殖区的监测结果,OA均大于84%,除2019年10月31日外,其余3期海带养殖区的Kappa系数均大于0.88。

表2 精度评价结果

Tab.2 Results of the accuracy evaluation

指标	紫菜养殖区				海带养殖区
指标	2019-01-24	2019-04-14	2019-06-23	2019-10-31	2019-01-24	2019-04-14	2019-06-23	2019-10-31
OA/%	99	99	92	95	94	94	95	84
Kappa	0.99	0.97	0.84	0.89	0.87	0.88	0.90	0.68

新窗口打开| 下载CSV

4.2 紫菜养殖年际变化

遥感监测的紫菜养殖区面积与养殖方个数如图6所示,2016—2021年,文登区紫菜养殖监测面积的逐月变化具有明显的周期性,每个周期内的遥感监测面积先增后减,故将每一养殖周期定义为一个养殖年度。文登区自2017年度开展养殖紫菜,2018年度便大幅增加,其后呈逐年增加趋势。2021年度紫菜养殖的监测面积比2017年度约多10.36 km²,养殖方个数多656个。2017—2018年度紫菜养殖的监测面积与养殖方个数变化最大; 在2018年以后,面积与养殖方数目的变化速率均减小,2019—2020年度变化最小。在空间上,如图4所示,2017—2021年度紫菜养殖的空间分布整体上逐渐变大,且变化明显,其中2017—2018年度变化最大,2018—2019年度与2020—2021年度变化相对较小。文登区自开始养殖紫菜,养殖区域呈先向岸扩展后离岸扩展。

4.3 紫菜与海带养殖季节变化

文登区的紫菜养殖在每一年度均具有明显的季节性,如图7(a)所示,每一年度的逐月监测面积整体呈先增后减的趋势; 2017—2021年度,紫菜养殖监测面积在12月、1—3月份监测面积较大,在7—8月份监测面积较小。紫菜养殖的月均值曲线亦具有明显的季节性,如图7(b)所示,在2月份监测面积最大,在7月份监测面积最小。整体上,文登区紫菜养殖区的监测面积冬季最大,夏季最小。

图7

图7 紫菜养殖遥感监测面积的季节变化

Fig.7 Seasonal changes of Porphyra culture monitoring area by remote sensing

选取2019年与2020年的1—12月的遥感影像,每月选用一景,开展紫菜与海带养殖区的对比监测,养殖区监测面积的逐月变化如图8(a)所示。在2019—2020年,紫菜养殖的监测面积分别于2019年8月17日、2020年7月2日出现极小值。在2019年10月31日和2020年9月20日,海带养殖的监测面积处于极小值,面积分别约为0.84 km²和0.7 km²。可以发现,紫菜养殖监测面积的极小值出现的时间比海带的大致早2个月。在2019—2020年,紫菜养殖的监测面积于2019年4月14日和2019年12月20日出现极大值,海带养殖的监测面积于2019年6月23和2020年2月23日出现极大值。可见紫菜养殖监测面积的极大值出现的时间也比海带的大致早2个月。

图8

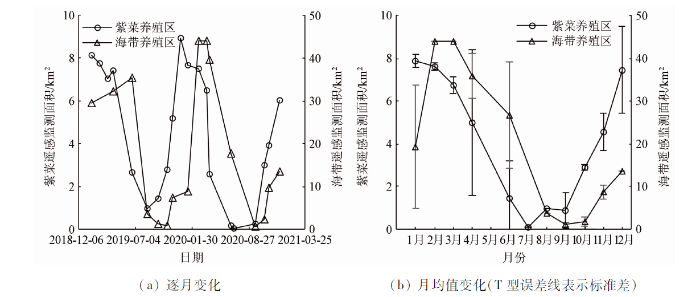

图8 2019—2020年紫菜与海带养殖的监测面积变化

Fig.8 Changes of the monitoring area of Porphyra and kelp culture from 2019 to 2020

将2019年与2020年相应月份的紫菜与海带养殖的监测面积分别取均值,如图8(b)所示,因夏季的影像云量较多,所以共得到11个月份的紫菜监测面积均值和10个月份的海带监测面积均值。可以看到,在1—12月份紫菜养殖监测面积的月均值整体先减后增,而海带养殖监测面积的月均值整体先增后减再增。紫菜养殖监测面积的月均值的最小值出现在7月,而海带的出现在9月,时间间隔为2个月。此外,图8中的海带养殖监测面积的曲线整体较紫菜的曲线均存在右移现象。

上述表明,在同一养殖周期中,紫菜养殖监测面积的最大值出现在冬季,而海带养殖出现在初春; 紫菜养殖监测面积的最小值出现在夏季,而海带养殖出现在秋季。整体而言,紫菜养殖监测面积最大值与最小值出现的时间比海带的早1~2个月。

4.4 与统计年鉴数据的对比分析

统计年鉴中紫菜与海带养殖面积的统计结果如图9所示。

图9

图9 2015—2020年统计年鉴中紫菜与海带的养殖面积变化

Fig.9 Changes of the cultivation area of Porphyra and kelp in statistical yearbook during 2015—2020

对比图6(b)与图9(a)发现,整体上,紫菜年度养殖面积在遥感监测与统计年鉴中均呈现增加趋势。紫菜养殖面积的大幅度变化在本文遥感监测的结果中出现在2017—2018年度,而在统计年鉴中出现在2016—2017年; 这是因为统计年鉴中的紫菜年度养殖是由每年1—12月份的紫菜养殖组成,其与本文所定义的紫菜年度养殖不同。如图8(a)与图9(b)所示,本文遥感监测的荣成市部分海域的海带养殖面积整体变化不明显,同样统计年鉴中2015—2020年荣成市的海带养殖面积整体变化也不明显。此外,图9显示,威海市的紫菜养殖面积约占山东省总养殖面积的80%,海带养殖面积约占山东省总养殖面积的60%; 威海市的紫菜养殖均在文登区,而海带养殖均在荣成市,紫菜与海带养殖面积变化与山东省的总养殖面积变化基本一致。针对养殖周期跨年的大型海藻养殖,统计年鉴按日历周期进行统计会导致时间信息不明确。由图7可知,遥感能提供精细的季节变化特征,可实现按养殖周期进行结果统计与分析; 并且,遥感能提供精准的空间信息,可对养殖区大型海藻生长的空间差异进行即时评估。如前所述,考虑到研究区的紫菜与海带养殖在山东省占主要比重,基于遥感的监测结果对威海市及山东省的紫菜与海带养殖状态有更好的指示作用。

5 结论与展望

本研究基于Sentinel-2卫星数据,采用NDVI阈值法和SVM方法对威海市文登区南部海域的紫菜养殖区以及荣成市南部海域的海带养殖区的动态进行了对比监测。研究发现并证实了,威海市及山东省紫菜养殖的大幅增加主要源于2016年秋季开始的威海市文登区南海海域的紫菜养殖扩张; 研究区的紫菜与海带养殖区遥感监测面积均呈冬高夏低的周期性变化特征,紫菜养殖遥感监测结果的变化周期较海带早1~2个月。

卫星遥感数据能提供紫菜与海带养殖精准的生长期时空动态数据,可以弥补统计年鉴数据时间、空间信息不全的不足,这对威海市乃至山东省的大型海藻养殖管理有重要参考价值。在大型海藻养殖区遥感提取的基础上,可进一步利用遥感监测估算其生长状态及生物量,结合海温、水质等遥感监测对海藻产量及可能的灾害进行预警评估。
