基于InSAR技术门源地震地表形变监测与分析

金鑫田,1,2,3, 王世杰,1,2,3,4, 张兰军1,2,3, 高星月1,2,3

1.兰州交通大学测绘与地理信息学院,兰州 730070

2.地理国情监测技术应用国家地方联合工程研究中心,兰州 730070

3.甘肃省地理国情监测工程实验室,兰州 730070

4.甘肃大禹九洲空间信息科技有限公司院士专家工作站,兰州 730050

InSAR-based monitoring and analysis of Menyuan earthquake-induced surface deformations

JIN Xintian,1,2,3, WANG Shijie,1,2,3,4, ZHANG Lanjun1,2,3, GAO Xingyue1,2,3

1. Faculty of Geomatics, Lanzhou Jiaotong University, Lanzhou 730070, China

2. Nation-Local Joint Engineering Research Center of Technologies and Applications for National Geographic State Monitoring, Lanzhou 730070, China

3. Gansu Provincial Engineering Laboratory for National Geographic State Monitoring, Lanzhou 730070, China

4. Academician Expert Workstation of Gansu Dayu Jiuzhou Space Information Technology Co., Ltd., Lanzhou 730050, China

通讯作者: 王世杰(1971-),男,硕士,教授级高级工程师,研究方向为灾害监测和自然资源变化监测。Email:wangshijie@mail.lzjtu.cn。

责任编辑: 陈理

收稿日期: 2022-12-26   修回日期: 2023-03-28

基金资助: 国家自然科学基金项目“基于无人机的既有线轨道检测精度问题研究”(41861061)
兰州交通大学天佑创新团队项目“灾害监测及应急制图”(TY202001)

Received: 2022-12-26   Revised: 2023-03-28

作者简介 About authors

金鑫田(1996-),男,硕士研究生,研究方向为InSAR监测地质灾害。Email: 1169955850@qq.com。

摘要

地震引发的地表形变规模大、范围广,由地震引发的次生地质灾害对当地基础设施和工程建设影响明显。研究门源地震造成的地表形变,对理解地震形变运动过程、识别地质灾害隐患具有重要意义。利用合成孔径雷达差分干涉测量(differential interferometric synthetic aperture Radar,D-InSAR)技术获取门源地震同震形变场,根据升降轨几何关系,提取门源地震地表二维形变信息; 利用覆盖研究区域的21景升轨Sentinel-1A影像,基于短基线集合成孔径雷达干涉测量(small baseline subset-interferometric synthetic aperture Radar,SBAS-InSAR)技术提取门源地震震后地表形变信息,得到视线向(line of sight,LOS)的时间序列和平均形变速率。结果表明,同震形变主要分布在冷龙岭断裂与托莱山断裂的交汇处,LOS向地表形变升轨隆升形变量为0.40 m,沉降量为-0.65 m,降轨隆升形变量为0.80 m,沉降量为-0.70 m; 联合升降轨视线向结果分析二维形变,得到垂直方向最大形变量为-0.32 m,以沉降为主,水平方向最大形变量为0.87 m,以向东运动为主,说明此次地震水平方向形变显著,断层运动状态为左旋走滑作用。2022年1月17日—9月26日期间,整体形变较为稳定,部分区域形变明显,断裂带活动是影响地表形变的主要因素,平均形变速率最大值为53 mm/a,最大形变量达到77 mm。研究结果可为地震灾害防治、应急管理工作和社会经济可持续发展提供技术支持。

关键词： 地表形变; InSAR; 门源地震; 形变监测

Abstract

Earthquake-induced surface deformations are characterized by large scales and extensive coverage, and the resultant secondary geological disasters significantly impact local infrastructure and engineering construction. Investigating the surface deformations caused by the Menyuan earthquake is critical for understanding the seismic deformation movement and identifying potential geological disasters. This study obtained the coseismic deformation field of the Menyuan earthquake using the differential interferometric synthetic aperture Radar (D-InSAR) technique. Based on the geometric relationships between the ascending descending passes, this study extracted the two-dimensional information of surface deformations induced by the Menyuan earthquake. The results show that the coseismic deformations occurred primarily at the intersection of Lenglongling and Tuolaishan faults. The line-of-sight (LOS) surface deformations from ascending and descending passes exhibited uplift of 0.40 m and 0.80 m and subsidence of -0.65 m and -0.70 m, respectively. As indicated by the analysis of two-dimensional deformation based on the ascending and descending LOS surface deformation results, the maximum amplitude of vertical deformations dominated by subsidence was -0.32 m and the maximum amplitude of horizontal deformation dominated by eastward motion was 0.87 m, suggesting significant horizontal seismic deformations and fault activity dominated by left-lateral strike-slip process. Based on the 21 scenes of Sentinel-1A SAR images covering the study area taken from the ascending pass, this study extracted the information on the surface deformations after the Mengyuan earthquake using the small baseline subset-interferometric synthetic aperture Radar (SBAS-InSAR) technique, determining the LOS time series and average deformation rates. The results show that from January 17, 2022 to September 26, 2022, the study area experienced relatively stable overall deformations and significant local deformations. The fault activity was identified as the primary factor affecting the surface deformations, with a maximum average deformation rate of 53 mm/a and a maximum deformation amplitude of 77 mm. The results of this study will provide technical support for earthquake disaster mitigation, emergency management, and sustainable socio-economic development.

Keywords： surface deformation; InSAR; Menyuan earthquake; deformation monitoring

PDF (13990KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

金鑫田, 王世杰, 张兰军, 高星月. 基于InSAR技术门源地震地表形变监测与分析[J]. 自然资源遥感, 2024, 36(1): 26-34 doi:10.6046/zrzyyg.2022497

JIN Xintian, WANG Shijie, ZHANG Lanjun, GAO Xingyue. InSAR-based monitoring and analysis of Menyuan earthquake-induced surface deformations[J]. Remote Sensing for Land & Resources, 2024, 36(1): 26-34 doi:10.6046/zrzyyg.2022497

0 引言

2022年1月8日1时45分,青海省门源县发生6.9级地震。根据中国地震台网和中国地震局发布,震中位于E101.26°,N37.77°,震源深度约为10 km,地震破裂达到地表,长度约22 km,最高地震烈度达到Ⅸ度。地震发生后,震区内的房屋建筑和重大工程基础设施破坏明显,财产损失严重。地震引发兰新高铁浩门—山丹军马场段隧道局部塌方,影响兰新高铁停运长达8个月之久。相关研究表明,山区发生的中强地震会诱发严重的次生地质灾害,主要包括地面开裂、滚石坍塌、山体滑坡、地基失效和地表塌陷等[1]。次生灾害具有明显的滞后性,通常需要在地震发生后进行长时间监测,识别地质灾害隐患,降低灾害风险[2]。

近年来,合成孔径雷达干涉测量技术(interferometric synthetic aperture Radar,InSAR)在地表形变监测中发挥出重要作用,能够识别出各种地质灾害发生的位置、区域、要素以及发展趋势等,形成灾害风险监测体系[3]。汪东等[4]利用InSAR技术反演天山乌吐劲河谷地震同震形变情况,研究震后崩塌、堆积和水体形变特征,对形成的诸多要素进行分析讨论; 董建军等[5]针对高海拔排土场边坡,利用短基线集合成孔径雷达干涉测量(small baseline subset- InSAR,SBAS-InSAR)分析该区域2018—2020年地表形变信息,为排土场边坡安全稳定性提供了有效技术保证; 李为乐等[6]基于多时相光学和雷达卫星影像监测泸定地震对海螺沟冰川的影响,通过地震前后对比分析,发现冰瀑布前缘区域扰动明显,增加了泥石流致灾风险,后续应多加调查研究。由此可见,InSAR技术凭借其全天候、全天时工作,大幅度大面积成像和穿透能力强等优势,已经成为灾害监测的重要技术手段[7⇓-9]。

本文利用Sentinel-1A数据,基于合成孔径雷达差分干涉测量(differential InSAR,D-InSAR)技术获取门源地震同震形变场,根据升降轨几何关系,将LOS向结果分解得到垂直向和水平向形变信息。利用SBAS-InSAR技术监测门源地震震后2022年1月17日—9月26日期间地表形变,得到平均形变速率和时间序列形变信息。分析门源地震同震和震后形变过程,为该区域地震灾害防治、应急管理工作提供技术支持与借鉴参考。

1 研究区概况及数据源

1.1 研究区概况

研究区域位于青藏高原东北缘河西走廊地带,毗邻西北地震带上的祁连山脉,地理坐标为E99°~104°,N35°48'~39°12'。地处高寒高海拔山区,震中10 km2范围内平均海拔约3 659 m。地形地貌复杂,地势西高东低,地形高差变化较大,有明显的高山平原形态[10]。研究区域地形如图1(a)所示,图1(b)为主要研究区域三维展示。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   研究区域概况示意图

Fig.1   Location of study area


区域内分布多条断裂带,地质构造复杂,地震活动频繁[11]。研究区内以高山寒漠土、高山草甸土、黄土分布为主,斜坡岩土体结构稳定性较差,是典型的灾害易发区[12-13]。门源地震震中位于门源县境内大通河左岸支流永安河上游硫磺沟大转弯处的左岸,兰新高铁的西南侧。

1.2 实验数据

实验所需雷达卫星影像来源于欧洲空间局(European Space Agency,ESA)发射的Sentinel-1A卫星,影像为C波段,干涉宽幅模式,幅宽250 km,重访周期12 d,VV极化,具体信息见表1。

表1   所用SAR影像的基本信息①

Tab.1  Basic parameters of the used SAR acquisitions

序号轨道
号		成像时间轨道
方向		序号轨道
号		成像时间轨道
方向
1332021-12-29降轨101282022-05-17升轨
2332022-01-10降轨111282022-05-29升轨
31282022-01-05升轨121282022-06-10升轨
41282022-01-17升轨131282022-06-22升轨
11282022-01-17升轨141282022-07-04升轨
21282022-01-29升轨151282022-07-16升轨
31282022-02-10升轨161282022-07-28升轨
41282022-03-06升轨171282022-08-09升轨
51282022-03-18升轨181282022-08-21升轨
61282022-03-30升轨191282022-09-02升轨
71282022-04-11升轨201282022-09-14升轨
81282022-04-23升轨211282022-09-26升轨
91282022-05-05升轨

①前4景用于同震形变观测; 后21景用于震后形变观测。

新窗口打开| 下载CSV


数字高程模型(digital elevation model,DEM)数据来源于美国国家航空航天局(National Aeronautics and Space Administration,NASA)地球数据网站的SRTM DEM数据,空间分辨率90 m,用于消除地形相位误差。卫星精密轨道数据来源于欧空局提供的精密定轨星历数据(precise orbit ephemerides,POD),用于提高轨道数据精度。

2 研究方法

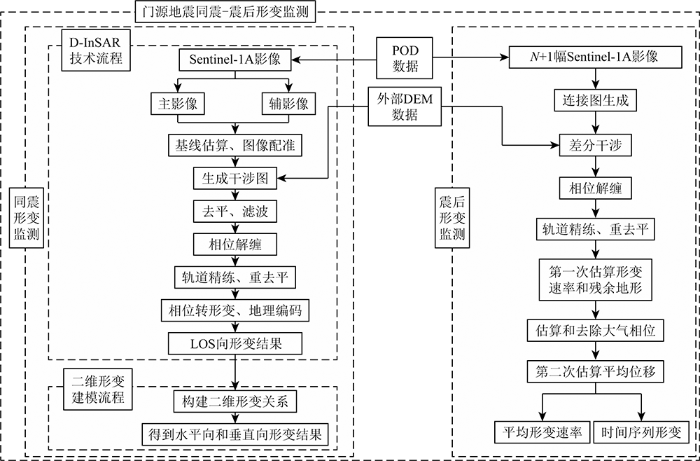

基于InSAR技术对门源地震同震瞬时形变和震后缓慢形变进行监测分析,构建灾害发生时-灾害发生后的监测体系。技术流程如图2所示。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   技术流程

Fig.2   Technical flow chart


2.1 D-InSAR技术

D-InSAR技术是选择形变发生前后的2幅合成孔径雷达(synthetic aperture Radar,SAR)影像进行干涉差分处理,利用SAR卫星轨道参数去除参考椭球面相位贡献,通过滤波去除大气和噪声等相位的影响,然后将同一区域的外部高精度DEM数据进行配准采样,计算得到该区域对应的地形相位信息,最后从干涉相位中去除地形相位贡献,得到研究区域的形变相位,进而求得地表形变量值。

2.2 二维形变建模

根据多轨道升降轨之间几何关系,利用不同的LOS向形变值联合求解,便可得到真实的垂直向、水平东西向、水平南北向的形变值[14],具体计算公式为:

Dlos=Ducosθ-Desinθsin α-32π-Dnsinθcos α-32π,

式中: Dlos为雷达LOS向形变(规定靠近卫星方向为正,反之为负); Du,De,Dn分别为垂直向、东西向、南北向形变(规定垂直向上、向东、向北为正,反之为负); θ为传感器入射角; α为卫星飞行方位角。

根据式(1)可知,解算三维形变至少需要同一区域3个LOS向形变结果,但卫星飞行特性决定对南北向位移形变不敏感,精度难以保证[15-16]。故忽略水平南北向形变,联合升降轨LOS向形变结果解算垂直方向和水平东西向形变[17-18],得到关系式为:

DlosADlosD=cosθA-sinθAsinαA-32πcosθD-sinθDsinαD-32πDuDe,

式中: 用下标A/D表示升降轨信息,A为升轨; D为降轨。

2.3 SBAS-InSAR技术

SBAS-InSAR技术通过对研究区域的多幅SAR影像构建多主影像差分干涉对,依据像对间高相干性目标进行组合生成干涉图集,确保图集内基线较小,图集间基线较长,然后对图集内进行最小二乘求解,联合各个图集进行奇异值分解,得到研究区域的时间序列地表形变信息。对同一研究区域的N+1幅SAR影像,选择其中一景作为主影像,设置时空基线,自由组合生成M幅干涉图,则满足条件为:

N+12≤M≤N N+12 。

以t0为初始时刻,则任意时刻ti(i=1,2,…,N)对于t0时刻的差分相位φ(ti,x,r)均是未知量,则观测量为通过数据处理所得的差分干涉相位δφi(x,r)(i=1,2,…,M)。故第i(i=1,2,…,M)幅差分干涉图的像元(x,r)相位可表示为:

δφi(x,r)=φ(tb,x,r)-φ(ta,x,r),

式中ta和tb为时刻。

当处理的影像都在一个图集内时,A为满秩矩阵,得到最小二乘估值,即

φ⌒=[(ATA)-1AT]·δφ 。

当影像未分布在同一个图集内时,A为秩亏矩阵,此时采用奇异值分解,得到最小范数下的最小二乘解,公式为:

φ⌒=WS-1UTδφ,

式中: W为N×M正交矩阵; U为M×M正交矩阵; S=diag(σ1,…,σN-L+1,…,0)。

3 结果与分析

3.1 同震地表形变特征分析

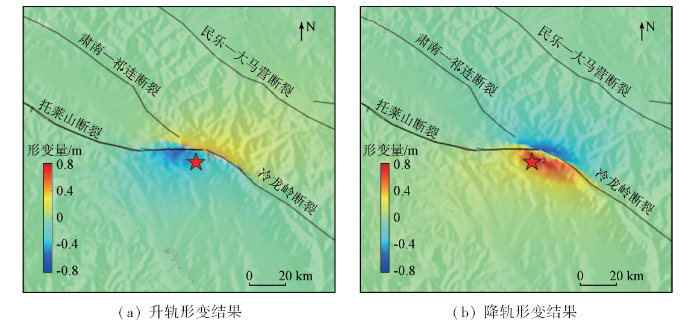

利用D-InSAR技术获取的门源地震升降轨LOS向同震形变场如图3所示。结果显示,此次门源地震造成的地表形变主要集中在靠近发震断层的近场区域,远场区域形变较为稳定。形变主要分布在冷龙岭断裂与托莱山断裂的交汇处,形变长轴方向大致呈NWW-SEE。且地表形变主要沿断裂带分为南北2个形变中心,具有典型走滑断层的形变特征。图3(a)显示,北盘形变最大值为0.40 m,表明沿卫星LOS向发生隆升,南盘形变最大值为-0.65 m,表明沿卫星LOS向发生沉降; 图3(b)显示,北盘形变最大值为-0.70 m,表明沿卫星LOS向发生下沉,南盘形变最大值为0.80 m,表明沿卫星LOS向发生抬升。通过比较分析,所得InSAR同震形变场在分布形态和形变量级与已有研究成果[19⇓-21]基本一致,说明InSAR测量结果真实有效。发震断层南北两侧LOS向相对形变量达到1.50 m。根据LOS形变结果可知,升降轨均表现出南盘形变较北盘形变明显,符合左旋走滑断层运动特征。分析形变在不同轨道表现出差异现象的原因与卫星观测几何、成像模式、坡度和坡向等有关。结合形变特征及地质构造资料[22]综合分析,冷龙岭断裂是此次门源地震的发震断层。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   门源地震InSAR同震形变场

Fig.3   InSAR coseismic deformations of Menyuan earthquake


3.2 地表二维形变特征分析

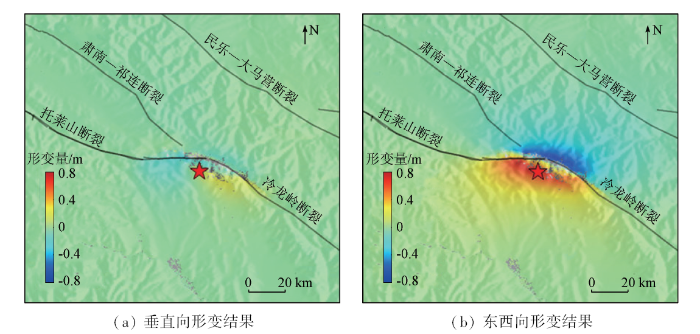

同震地表形变无法具体描述左旋走滑断层实际运动形变特征[23]。故对升降轨形变结果进行二维分解,获取门源地震同震在垂直向和东西向上的形变位移,如图4所示。图4(a)垂直向形变结果显示,形变主要集中在断层南盘,且出现2个形变中心,震中以东靠近冷龙岭断裂区域出现抬升现象,形变量为0.27 m,震中以西靠近托莱山断裂区域发生沉降现象,形变量达到-0.32 m。图4(b)东西向形变结果显示,形变主要分布在断层南北两侧,南盘呈现出向东运动形变特征,向东运动最大形变为0.87 m,而北盘呈现出向西运动形变特征,最大形变量为-0.72 m。通过二维形变结果分析,能够更加清晰地理解门源地震运动形变特征,与整个青藏高原遭遇印度板块俯冲碰撞,受到向北东向挤压的动力学背景契合[24]。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   门源地震二维形变结果

Fig.4   The two-dimensional deformation result of Menyuan earthquake


根据卫星右视成像和升降轨几何关系,对同震LOS向形变进行投影分解,分析南北2盘运动形变特征。如图5所示,以南盘为例,升轨LOS向观测到南盘远离卫星方向发生运动,降轨LOS向观测到南盘靠近卫星方向运动,通过投影分解后,南盘呈现出水平方向向东运动的现象,说明此次地震在水平东西向形变影响大于垂直方向形变影响,整体以水平形变为主; 同理,北盘亦然。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   SAR观测示意图

Fig.5   SAR observation schematic


3.3 震后时间序列形变特征分析

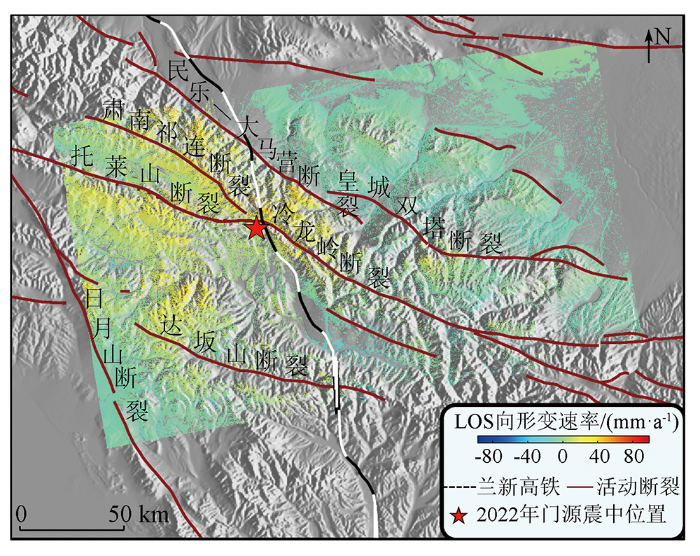

为了分析门源地震震后形变,利用SBAS-InSAR技术进行时序地表形变监测,得到平均形变速率,如图6所示。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   门源地震震后地表平均形变速率

Fig.6   Average deformation rate of the ground surface after the Menyuan earthquake


结果显示,2022年1月17日—9月26日之间的平均形变速率最大值为53 mm/a,在冷龙岭断裂、肃南—祁连断裂与民乐大马营断裂之间散落点状分布,未出现连片趋势。大部分区域整体形变较为稳定,平均形变速率在-10~9 mm/a之间。部分区域形变明显,平均形变速率达到20~38 mm/a,表现出缓慢抬升趋势,其原因是区域地貌演化主要由断裂带活动控制[25]。青藏高原东北缘受到北东向挤压作用,托莱山断裂、肃南—祁连断裂、民乐—大马营断裂和冷龙岭断裂位于东北缘逆冲的前缘部位,在地质构造活动中表现出明显逆冲作用,冷龙岭断裂自西向东运动性质存在走滑为主兼局地逆冲,使得历史演化过程中,局部地形地貌形变以挤压抬升为主[26⇓⇓-29]。

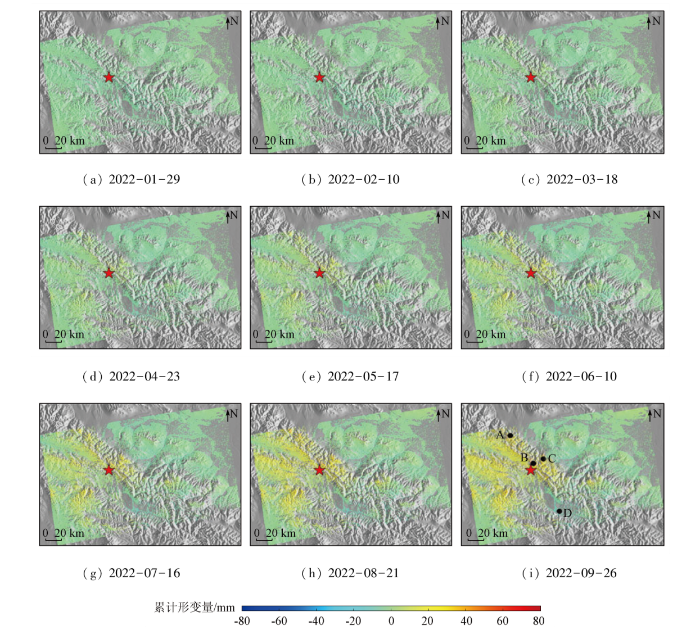

震后时间序列累计形变如图7所示。假定2022-01-17未发生形变,后续时间节点均以2022-01-17为参考基准表示累计形变量。时间序列上,随着时间推移出现明显挤压抬升的地表形变现象; 空间分布上,抬升区域分布不均匀,主要集中在断裂带附近出现。时序形变结果显示,2022-06-10之前,研究区域未出现明显累计形变; 2022-06-10之后,累计形变量逐渐增大,最大达到77 mm。为更加清晰直观了解地表形变情况,选择代表性的特征点分析时间序列形变,如图8所示。其中,A,B和C为形变量增大的特征点,D为形变出现微弱沉降的特征点。震后短时期内(2022年1月8—29日),4个特征点均表现出沉降现象。分析其原因在于,同震形变量级大,造成的张裂隙和挤压鼓包等地表破裂在震后短期内恢复原貌。随着时间推移,A,B和C这3个点受到区域内断裂带活动影响,处于形变积累过程,表现出抬升趋势,但整体波动不大。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   门源地震震后时序累计地表形变

Fig.7   Time series cumulative diagram of surface deformation after the Menyuan earthquake


图8

新窗口打开| 下载原图ZIP| 生成PPT

图8   特征点时序形变

Fig.8   Feature point time series deformation


4 结论

利用Sentinel-1A SAR影像,基于InSAR技术获取青海门源6.9级地震的同震形变场,地表二维形变和震后时间序列形变特征。主要结论如下:

1)2022年门源6.9级地震造成的地表形变主要分布在冷龙岭断裂与托莱山断裂的交汇处,沿断裂带分为南北2个形变中心。升轨LOS向形变最大值为-0.65 m,降轨LOS向最大形变量为0.80 m,南北2盘最大相对形变量约1.50 m。

2)二维形变特征分析表明,断层运动状态为左旋走滑作用,门源地震以水平东西向形变为主。垂直方向上,形变主要集中在断层南盘,且出现2个形变中心,最大形变量达到-0.32 m。水平东西方向上,形变主要分布在断层南北两侧,南盘向东运动,最大形变为0.87 m,而北盘向西运动形变量达到-0.72 m。

3)2022年1月17日—9月26日之间,震后平均形变速率最大值为53 mm/a,最大形变量达到77 mm。地震发生后,随着时间的推移,出现明显挤压抬升的地表形变现象; 空间分布上,抬升区域分布不均匀,主要集中在断裂带附近。

4)通过选择特征点进行时序形变分析显示,地震后短时期内(2022年1月8—29日),特征点均表现出沉降现象,是由张裂隙和挤压鼓包等地表破裂在震后短期内恢复所致。随着时间的推移(2022年1月29日之后)特征点形变特征出现分异,有沉降点,也有抬升点。该阶段区域内断裂带活动是影响地表形变的主要因素。
