0 引言
城市建成区(urban built-up area, UBA)是在行政区划范围内,成片开发建设基础设施等方面的地区[1],它可以反映一个城市的城市化范围与城市化水平。随着城镇化进程不断加快,城市空间快速扩张引发了一系列城市问题,包括人口增加、经济发展、城市内部用地减少和环境污染等[2]。为有效解决这些问题,《美丽四川建设战略规划纲要(2022—2035年)》[3]提到构建功能清晰的空间格局,致力于建设美丽宜居县城,与此同时,《重庆市自然资源保护和利用“十四五”规划(2021—2025年)》[4]强调优化成渝地区双城经济圈国土空间布局,助推城乡融合发展。因此,了解城市扩张的演化过程,分析城市扩张特征与规律对国土空间合理开发与可持续发展具有重要意义。
随着遥感大数据不断丰富,为城市建成区提取奠定了坚实的数据基础。夜间灯光数据以其出色的低光探测能力、丰富的强度变化信息、强大的时空连续性以及容易获取等优点,常被用于建成区提取[5-6]及大尺度、长时间序列的空间扩张动态的研究[7-8]。随着21世纪到来,以夜间灯光与辅助数据集(例如归一化植被指数(normalized difference vegetation index,NDVI),Landsat)的多源数据融合成为城市建成区提取的研究热点,例如,夜间灯光数据与NDVI数据融合提取城市建成区[9]。尽管夜间灯光数据在城市研究中具有重要地位,但由于空间分辨率较低,存在灯光值溢出等缺点。不透水面作为城市化最显著的特征,具有高精度且易获取的优势,如尹旭等[10]利用不透水面提取全国县域建成区。不透水面数据不仅可以弥补夜间灯光数据空间溢出的不足,还可以提高空间分辨率。在城市扩张研究中,不透水面数据的应用不仅能强化建成区提取的准确性,还能充分挖掘城市化水平相对低地区的独特时空演变特征。目前,关于城市扩张研究主要集中在城市扩张的时空演变特征、驱动机制、生态效应等方面,从国家[11]、城市群[12]、流域[13]、市域[14]、县域[10]、城市[7]等尺度展开了研究。虽然城市扩张研究已取得了一些成果,但是已有研究多侧重于沿海或城市化水平较高的地区,对于城市化水平相对落后的西部地区的深入研究较为有限,西部地区城市扩张的动态与影响因素与城市化水平较高区域呈现不同的特点。因此,为全面把握城市扩张的多样性,需要更加关注城市化水平相对较低的地区,挖掘其独特的时空演变特征。
成渝地区双城经济圈建设已上升为国家重要战略,城市化水平相对落后。深入分析该地区城市扩张对促进西部城市群的发展,有序推进城市化进程具有重要意义。结合不透水面的优势,与夜间灯光、NDVI数据相结合,运用多源数据融合方法提取城市建成区,选取整体和县域两种尺度,从时间、空间等角度分析长时序城市扩张特征、演化规律,对城市群长时序城市扩张时空演变过程进行定量分析,揭示2000—2022年不同尺度建成区的时空演化特征,有助于成渝地区双城经济圈城市建设的合理开发与国土空间优化,推动双城经济圈建设,促进成渝可持续发展,加快新时代西部大开发新格局的形成,以期为建设美丽县城、生态宜居、新型城镇化和乡村振兴战略提供科学参考。
1 研究区概况与数据源
1.1 研究区概况
成渝地区双城经济圈位于“一带一路”和长江经济带的交汇区域,在国家发展中具有承东启西、连接南北的战略地位。依据《成渝地区双城经济圈建设规划纲要》划定本文的研究区域,但是规划中重庆市的开州区与云阳县的划定并没有具体的范围,本研究将云阳县和开州区全部区域归为研究区。规划后的研究区包括四川省的成都、绵阳(除平武县、北川县)、达州(除万源市)、雅安(除天全县、宝兴县)、眉山、德阳、南充、宜宾、资阳、遂宁、广安、自贡、泸州、乐山等15个县以及重庆市27个区(县)以及开州区与云阳县。
1.2 数据源及其预处理
本文使用数据包括不透水面数据、夜间灯光数据、NDVI、参考建成区数据以及统计数据(表1)。
表1 数据来源
Tab.1
为保证数据的统一性,实验数据均采用30 m分辨率与WGS_1984_UTM_Zone_48N的投影坐标系。对遥感影像数据均进行了修正、拼接等预处理。
2 研究内容与方法
本文研究主要基于2000—2022年的不透水面、夜间灯光数据、归一化植被指数等遥感数据构建综合密度值,利用Densi-Graph曲线法确定分割阈值,与参考建成区作验证对比; 然后通过城市扩张指数、城市间空间强度从时间、空间、整体、县域等尺度上进行分析城市扩张时空特征。
2.1 建成区提取
2.1.1 核密度估算
核密度估算[19](Kernel density estimation,KDE)对点要素和线要素进行高质量的估算,其不受栅格大小和位置的影响。以研究区域内任一点的一定半径范围作为密度分析范围,距离中心点的距离赋予相应的权重,距离越近权重越高,计算公式为:
2.1.2 几何平均法
多源数据融合常采用几何平均法,可以有效地消除多源数据中极值的干扰,保留图像的原始基本信息,减少夜间灯光数据溢出情况与背景噪音,提高提取精度的目的[9]。计算公式为:
式中: DH为综合密度值; ISA为不透水面核密度值; NI为夜间灯光值; NDVI为植被指数值。其中所有数值均经过归一化处理。
2.1.3 阈值确定
建成区提取常采用经验阈值法,操作虽简单,但主观性较强。因此,本文选择Densi- Graph曲线法[19]以减少主观性,该方法基于核密度估计值,通过建立综合密度值(DH)与密度值对应曲线围成面积Sd的理论半径(Sd)1/2的增量(Δd)之间的关系,判断分割阈值提取城市建成区。计算公式为:
式中: r为容许值; 当超过容许值r时,曲线趋势不可逆,将其作为拐点,此时对应的DH值作为分割阈值。
2.2 城市扩张特征测度
城市扩张测度需要反应城市空间扩张速度,以及城市空间扩张形态与结构。参考已有成果[21-
式中: Sa为研究城市初始阶段建成区面积;Sb为研究城市末期阶段建成区面积;Δt为研究期的时间范围,以年为单位; M为扩张速度; U为初始年份t的区域土地总面积; E为扩张强度; UEI为扩张幅度; LSI为扩张类型; LC为原有建成区和扩张建成区边缘相交长度; P为增加建成区的总周长。CIi为紧凑度; Ai为城市建成区面积; Pi为城市建成区周长。
2.3 潜力模型
式中: Fi为城市i潜力值;
3 研究结果
3.1 成渝地区双城经济圈建成区提取
3.1.1 成渝地区双城经济圈建成区提取
根据成渝地区双城经济圈内综合密度值指数,采用Densi-Graph曲线判断分割阈值(DH=20)。考虑到建成区时连片开发建设区,剔除距离大于1 km的独立斑块,并融合图斑面积大于0.2 km2的独立图斑,最终提取结果如图1所示。为验证本文所用到的不透水面的优点,利用夜间灯光数据与NDVI 2种数据采用相同的方法提取城市建成区,并与前述提取结果进行对比(图2)。通过观察发现,夜间灯光与NDVI这2种数据结合,提取城市建成区包含了周边非建成区。融合了不透水面数据提取的城市建成区基本贴合,能较为准确地反映成渝地区双城经济圈的整体形态,查全率、查准率和F1指数分别为0.98,0.97和0.90,说明基于不透水面、夜间灯光和NDVI的多源数据融合提取的城市建成区具有更高的提取精度。

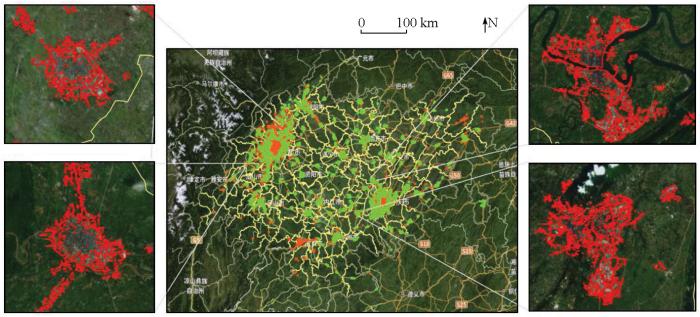

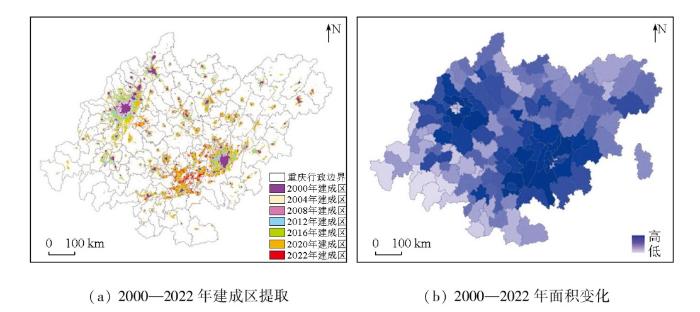

图1
图1
成渝地区双城经济圈建成区2000—2022年空间扩张演变
Fig.1
Spatial expansion evolution of the built-up area of Shuangcheng Economic Circle in Chengdu-Chongqing region from 2000 to 2022

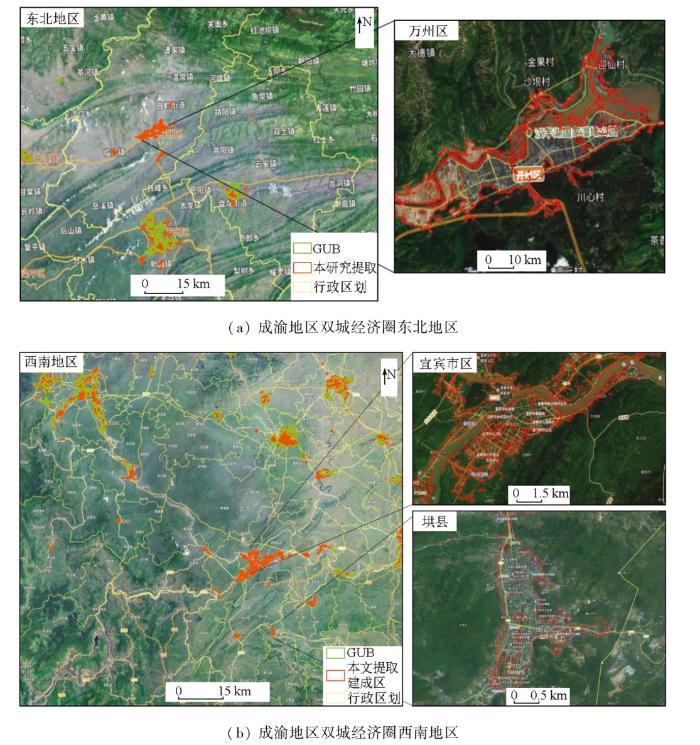

图2
图2
建成区提取结果与基于夜间灯光和NDVI数据提取建成区对比图
Fig.2
Built-up area extraction results are extracted from the built-up area comparison map based on night light and NDVI data
3.1.2 建成区提取结果对比分析与精度验证
为进一步验证本文提取结果的准确性,在研究区内共建立33 000个随机点,构建混淆矩阵,得到总体分类精度为98%,Kappa系数在0.71~0.78之间,平均Kappa系数为0.75。有研究表明总体分类精度达到90%以上,Kappa系数大于0.7[26],提取结果可以用于后续实验分析。
图3
3.2 城市扩张空间格局变化
从城市群尺度来看,2000—2022年,成渝地区双城经济区持续扩张(图1(a)),建成区面积逐渐增加,从3 296.11 km2增加到28 790.64 km2; 以2016年为分界点,扩张模式由面状扩张向沿主要道路同多中心集群扩张转变。2016年以前主要以面状扩张为主要趋势; 2016年以后,多中心集群模式逐渐凸显,沿主要交通道路扩张,成都市向“双流-乐山”方向扩张明显,重庆向西北方向扩张[23]; 在2020—2022年,呈现以成都、重庆、川南城市群为主的中心,而南充为主的南遂广城镇群不够显著,说明成渝“两翼”建设开始凸显。从县域尺度来看(图1(b)),在2000—2022年面积变化最为显著的为双流区、仁寿县、简阳市、江津区、永川区、泸县、大足区、巴南区,面积变化最小的是江北区、大渡口、成华区、青羊区。从空间分布来看,面积变化最大的主要集中于成都市周边,重庆市周边地区; 面积变化最小在成渝地区双城经济圈的西南与东北地区,呈现“西北、东南高速,东北、西南低速”的特点[12]。
3.3 城市扩张特征分析
3.3.1 扩张指数分析
2000—2022年成渝地区双城经济圈扩张指数见图4,从城市群尺度出发,成渝地区双城经济圈整体扩张速度、扩张强度、扩张幅度均为正,呈现“减小-增加-减小-增加-减小”波动形式。2000—2022年,扩张速度、扩张强度和幅度分别从8.273 km2/a,0.145%和33.091%变化到2.48 km2/a,0.276%和9.92%。2次快速发展主要原因得益于2000—2012年工业化发展与2016年关于成渝地区双城经济圈相关政策的颁布,该地区迎来了快速发展的新阶段,城镇化建设进入了新的快速发展阶段,扩张速度、扩张强度与扩张幅度均得到大幅度的增加。

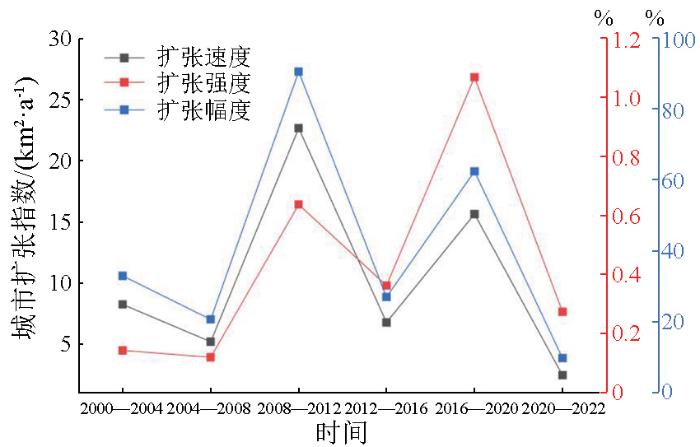

图4
图4
2000—2022年成渝地区双城经济圈扩张指数
Fig.4
Expansion index of Shuangcheng economic circle in Chengdu-Chongqing area from 2000 to 2022
从县域尺度出发(图5),从相同时间段与不同时间段上城市扩张特征存在一定的差异。

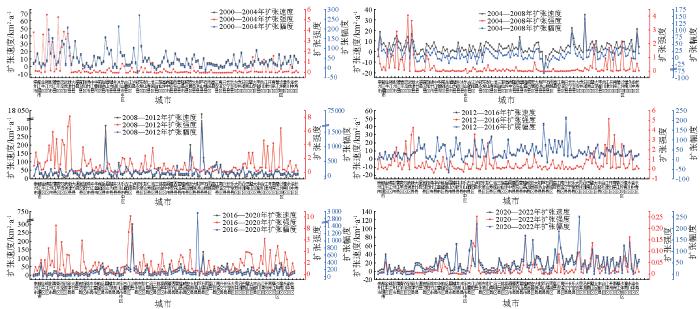

图5
图5
2000—2022年不同城市扩张指数
Fig.5
Different urban expansion indices from 2000 to 2022
在相同时间阶段上。2000—2022年中扩张速度最显著的是芦山县,扩张速度最慢的是都江堰市、金牛区、靖江县、温江区、武侯区、峨边彝族自治县、沙湾区、叙永县、安州区、渝中区、渡口区,扩张强度最为显著的是龙马潭区、青白江区、新津区,扩张幅度最为显著的是汉源县、芦山县,扩张幅度最小的是都江堰市、金牛区、靖江县、温江区、武侯区、峨边彝族自治县、沙湾区、渝中区。

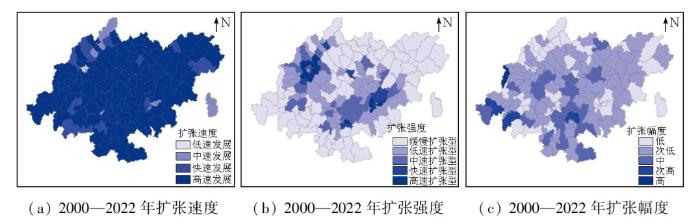

根据相关文献[22],将扩张速度、扩张强度和扩张幅度按照一定等级划分(图6)。在2000—2022年间多数城市扩张速度(图6(a))均处于高速发展,涪城区、游仙区、自井流区等多次城市处于快速发展,其中绵竹市、江油市、什邡市、成华区、金牛区、锦江区、青羊区、武侯区处于中速发展; 江北区处于低速发展,主要是由于江北区区域小,用地建设已经趋于饱和,因此发展速度最慢。2000—2022年城市扩张强度(图6(b))高值区主要分布于成都与重庆地带,多数城市的扩张强度不高,其中武侯区处于高速扩张型; 双流区、郫都区、沙坪坝区、江北区、新都区、龙马谭区等城市处于快速发展类型; 江阳区、渝北区、北碚区、船山区、龙泉驿区、青白江区等城市属于中速发展; 东坡区、崇州区、大足区、永川区等城市属于低速扩张类型。2000—2022年城市扩张幅度高值区主要集中于中部、南部边缘以及成都以南地区。其中马边彝族自治县的幅度变化最大,说明该城市的发展空间大。值得注意的是扩张强度高的区域,扩张幅度处于较低范围,说明成渝双城经济圈扩张存在一定的差异。
图6
图6
2000—2022年不同城市扩张指数空间分布
Fig.6
Spatial distribution of different urban expansion indices from 2000 to 2022
3.3.2 扩张类型与紧凑度分析
从城市群尺度来看(图7(a)),成渝地区双城经济圈2000—2022年的整体上扩张类型以边缘式为主[12],整体紧凑度呈现“减小-增加-减少”的趋势,说明城市空间上呈现“分散-紧凑-分散”的变化趋势[12],其中2012年最为分散,主要原因是工业发展到达稳定阶段,城市各自发展,从而导致比较分散; 而2016年紧凑度增加主要原因得益于成渝地区双城经济圈相关政策的实施,促进城市间协同发展。从县域尺度来看,平均紧凑度比较高的城市集中于西南地区与东北地区,相反西北与东南地区紧凑度不高。县域尺度的城市扩张模型表现为以边缘式为主(图7(b)),填充式为辅。其中德阳市、什邡市、梓潼市等23个城市的平均扩张类型为填充式,主要分布在西南以及北部地区。

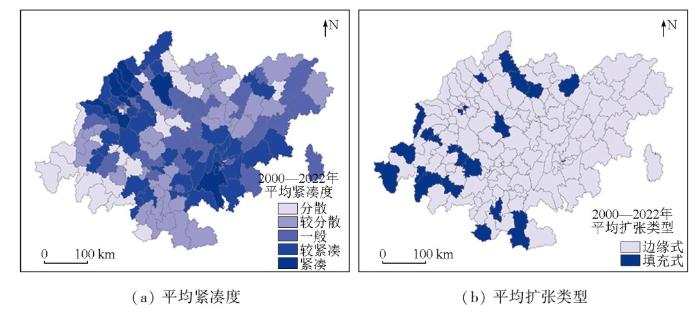

图7
图7
2000—2022年县域城市扩张趋势分析
Fig.7
Analysis of the trend of county urban expansion from 2000 to 2022
3.3.3 城市空间相互作用强度

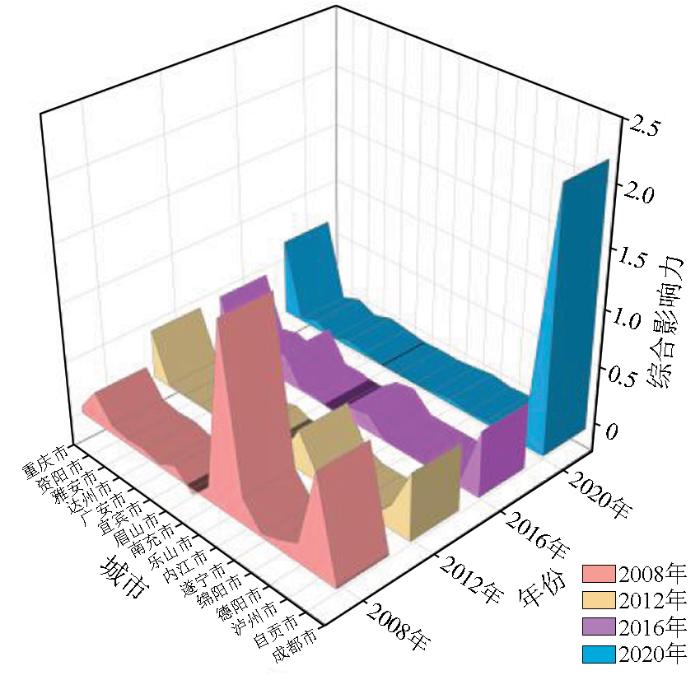

图8

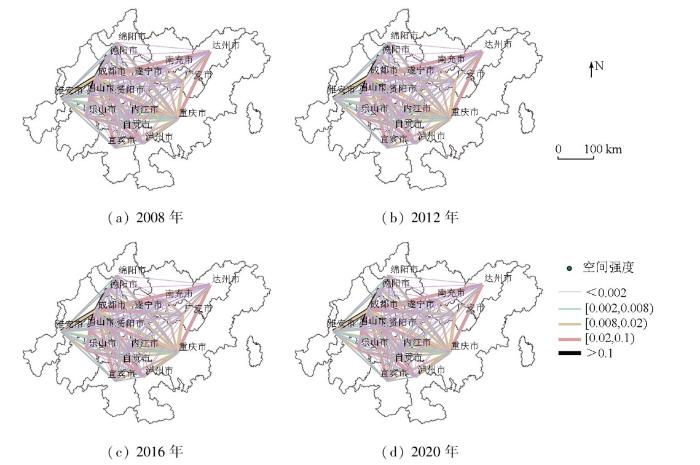

从图8可知,2008—2020年城市综合影响力最大为成都市,主要由于2016年成渝地区双城经济圈提出之后,成都市与重庆市作为最主要的都市圈主体,发展空间较大; 其处于交通枢纽最核心位置,通达性较高,与其他城市之间建立了较强的空间联系,对于周边城市的作用力不断加强。眉山市、乐山市、内江市等相对综合影响力较高城市,发展比较均衡。由于山体、江河阻隔或路程较远等原因,个别城市更加倾向于独立发展本地,因此影响力较小。在多中心城市的群体当中,城市间空间相互作用强度能够反映城市之间关系的密切程度,如图9所示,从城市间相互作用力来看,2008—2020年,成都市、重庆市成渝城市群其他城市之间的相互作用最大,说明成都市与重庆市作为中心城市发挥着较强的作用。眉山市、内江市、自贡市、遂宁市、泸州的空间作用强度略高于雅安市、南充市、达州市等城市,说明这些地方作为次要交通枢纽城市起到了较强的作用,提高中心城市作用力的辐射范围、使其更广、扩散更快。对最外围的雅安市、南充市、绵阳市等城市强度比较弱,说明应该加强对这些城市的联系,均衡布局,利用功能互补作用增强空间联系。
图9
4 结论与讨论
4.1 结论
1)本研究提出基于不透水面、夜间灯光与NDVI的多源数据融合提取建成区方法,与基于夜间灯光和NDVI建成区提取方法得到的建成区结果相比,本文提取结果更为贴合城市建成区边缘,证明本研究所融合的不透水面数据能够弥补夜间灯光数据灯光值饱和问题,可以解决分辨率不高的问题。
2)城市扩张空间格局分布。城市群尺度上,扩张形态为“双中心-两翼” 格局分布,即以成都、重庆、川南小城市群为主,其余城市以中心发展的分布格局。县域尺度上,面积变化最大城市主要集中于成都市周边,重庆市周边地区; 面积变化最小城市在研究区西南与东北地区。
3)扩张特征分析。2000—2022年间扩张速度、扩张强度、扩张幅度呈现“减小-增加-减小-增加-减小”波动形式; 城市空间上呈现“分散-紧凑-分散”的变化趋势,城市以边缘上为主、填充式为辅的扩张类型。成渝地区双城经济圈重心在资阳市“徘徊”,经历“西北-西南-东南-东北-东南-东南”的变化过程; 城市间空间作用强度成都市与重庆市最强,体现双中心协同发展。
4.2 讨论
1)城市化进程伴随着土地空间、经济、文化等结构的转变,不仅是人类活动与经济发展的重要场所,也承载着生态保护的自然空间责任。2000—2022年“西部大开发”与“成渝地区双城经济圈”等目标的提出,导致城市扩张经历了两次变化。在围绕重庆主城与成都平原培养现代化都市圈,带动中心城市周边市、县加快发展相关措施下,2000—2022年研究区,成都与重庆所在的西北-东南方向扩张最快,紧凑度减小[27],城市扩张呈现“东西快,中部慢”的特点。因此,在加强两中心城市发展的同时,需要加强区域中心城市与周边地区的协同,以经济、交通、政策等社会因素的带动下,优化中心城市内部结构,提高城市用地效率,在交通结构发展的基础上促进成渝地区双城经济圈协同发展格局,分类推进大中小城市与县城的发展。
2)从不同尺度视角出发,发现整体与县域尺度存在一定的差异。因此,在总体规划的条件下,应当因地制宜地开展县域城市的空间优化; 深入探究城市内部的空间演化特征,揭示了城市建设用地无序扩张原因与扩张趋势。建设用地扩张较快容易产生土地利用集约的问题。因此,在推进新型城镇化建设的同时,有必要加强对建设用地的动态监测,合理开发国土资源,切实提高土地的高效利用,以促进城市化与生态保护的有机融合。
3)城市建成区提取时忽略了尺度效应问题,导致远离中心城市的建成区提取被遗漏,本研究提出将不透水面数据纳入多源数据融合提取城市建成区,能够有效提高被遗漏的偏远地区城市建成区,得到较为接近真实数量城市建成区。虽然本文将不透水面纳入多源数据,可以弥补夜间灯光过饱和问题的不足,提取结果能够在距离中心城市较远的县城具有较好的准确度,但边界不够平滑,后续研究可以通过形态学方法平滑城市建成区边界。
