基于光学遥感和SBAS-InSAR的川渝输电网滑坡隐患早期识别

doi:10.6046/zrzyyg.2022321

摘要
图/表
参考文献
相关文章
Metrics

全文: PDF(7185 KB)

HTML
输出: BibTeX | EndNote (RIS)

摘要

近年来,山区输电网工程遭遇滑坡而导致输电杆塔倒塌、电力中断的事故屡有发生,早期识别滑坡隐患、防患于未然,对于保障电力工程安全具有重要意义。为此,依托川渝输电网工程,采用光学遥感与小基线集(small baseline subset,SBAS)-合成孔径雷达差分干涉测量(interferometric synthetic aperture radar,InSAR)相结合的SBAS-InSAR方法,对川渝输电网沿线区域进行了滑坡隐患点的早期识别。通过对高分辨率光学遥感影像的解译,共识别出电网沿线杆塔附近的滑坡隐患点28处。在此基础上,采用SBAS-InSAR技术针对研究区进行地表形变探测,发现滑坡隐患点27处。上述2种方法共识别出40处滑坡隐患点,其中15处隐患点为2种方法共同识别。最后,通过现场复核、变形迹象及稳定性定性分析,认为7处隐患点对电网杆塔具有威胁而存在风险、其中2处风险较大。该成果对于川渝输电线路的滑坡地质灾害防治具有指导和参考价值。

	服务

	把本文推荐给朋友
	加入引用管理器
	E-mail Alert
	RSS
	作者相关文章
	赵华伟
	周林
	谭明伦
	汤明高
	童庆刚
	秦佳俊
	彭宇辉

关键词 ：滑坡, 早期识别, 光学遥感, SBAS-InSAR, 川渝输电网

Abstract：

Power grid projects in mountainous regions have encountered numerous landslides in recent years, leading to collapsed transmission towers and power outages. Hence, early identification of potential landslides is crucial for ensuring the safety of power engineering. For this purpose, this study conducted early identification of potential landslides along the Sichuan-Chongqing power grid based on optical remote sensing and the small baseline subset (SBAS) - interferometric synthetic aperture radar (InSAR) technology. The interpretation of high-resolution optical remote sensing images revealed 28 potential landslide sites near the transmission towers along the power grid. Based on this, this study detected the study area’s surface deformation using the SBAS-InSAR technology, identifying 27 potential landslide sites. Except for 15 repeated results, the above two methods identified a total of 40 potential landslide sites. Finally, through field check and the qualitative analysis of deformation signs and stability, this study determined that seven potential landslide sites threaten the safety of transmission towers, with two of them presenting higher risks. These findings provide valuable guidance and references for the prevention and control of landslides along the Sichuan-Chongqing power grid.

Key words： landslide early identification optical remote sensing SBAS-InSAR Sichuan-Chongqing power grid

收稿日期: 2022-08-10 出版日期: 2023-12-21

ZTFLH:

P237

基金资助:国家电网公司科技项目“基于AI技术的川渝输电网地质灾害和山火智能识别与预警研究”(SGSW0000AQJS2100059);重庆市规划和自然资源局科技项目“重庆市地质灾害智能化监测预警模型建设”(TC209D058)

通讯作者: 汤明高(1978-),男,博士,教授,主要从事地质灾害机理、评价预测与防治研究。Email: tomyr2008@163.com。

作者简介: 赵华伟(1998-),男,硕士研究生,主要从事岩土工程专业相关研究。Email: 2273366235@qq.com。

引用本文:

赵华伟, 周林, 谭明伦, 汤明高, 童庆刚, 秦佳俊, 彭宇辉. 基于光学遥感和SBAS-InSAR的川渝输电网滑坡隐患早期识别[J]. 自然资源遥感, 2023, 35(4): 264-272.
ZHAO Huawei, ZHOU Lin, TAN Minglun, TANG Minggao, TONG Qinggang, QIN Jiajun, PENG Yuhui. Early identification of potential landslides for the Sichuan-Chongqing power grid based on optical remote sensing and SBAS-InSAR. Remote Sensing for Natural Resources, 2023, 35(4): 264-272.

链接本文:

https://www.gtzyyg.com/CN/10.6046/zrzyyg.2022321 或 https://www.gtzyyg.com/CN/Y2023/V35/I4/264

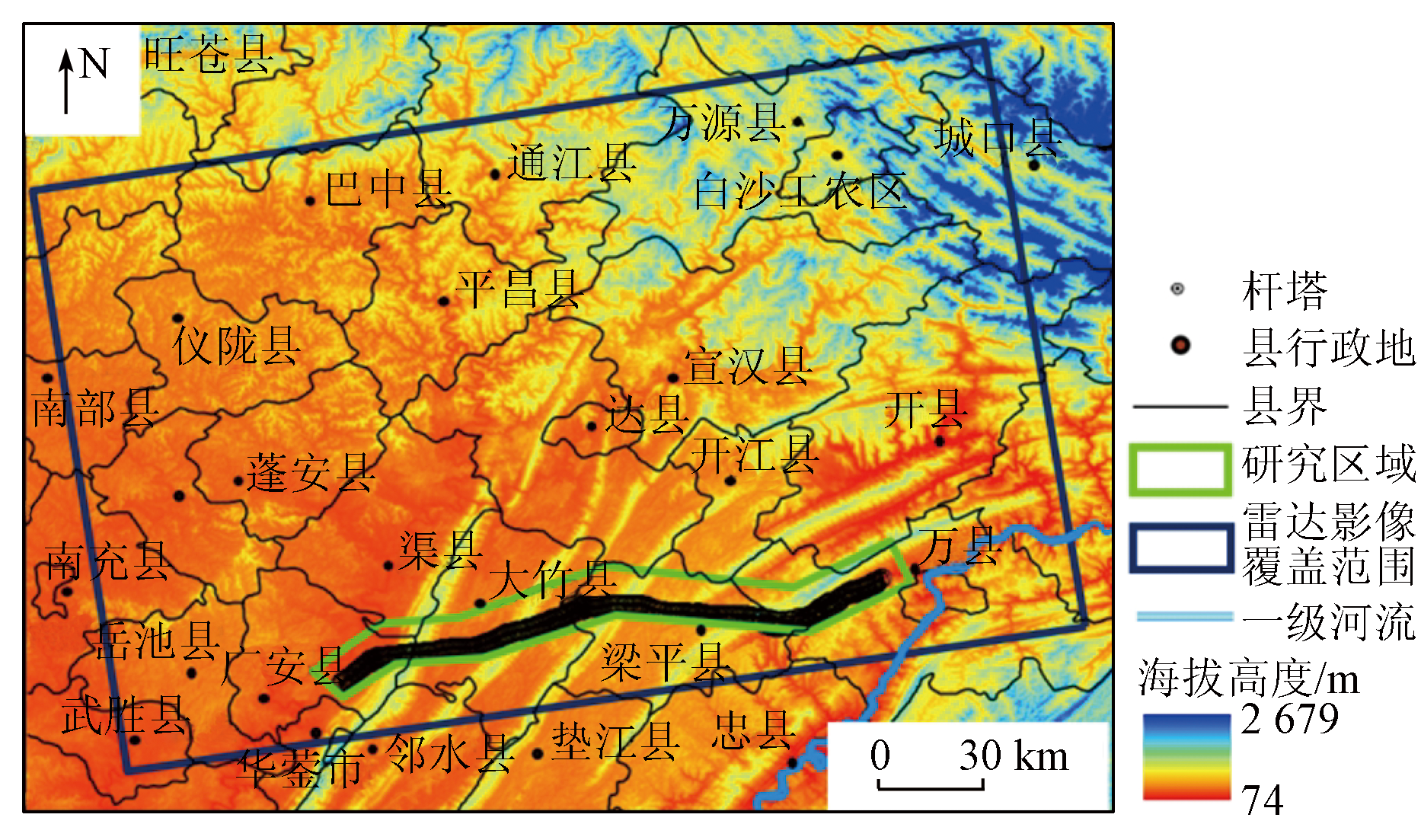

Fig.1 研究区位置图及雷达影像覆盖图

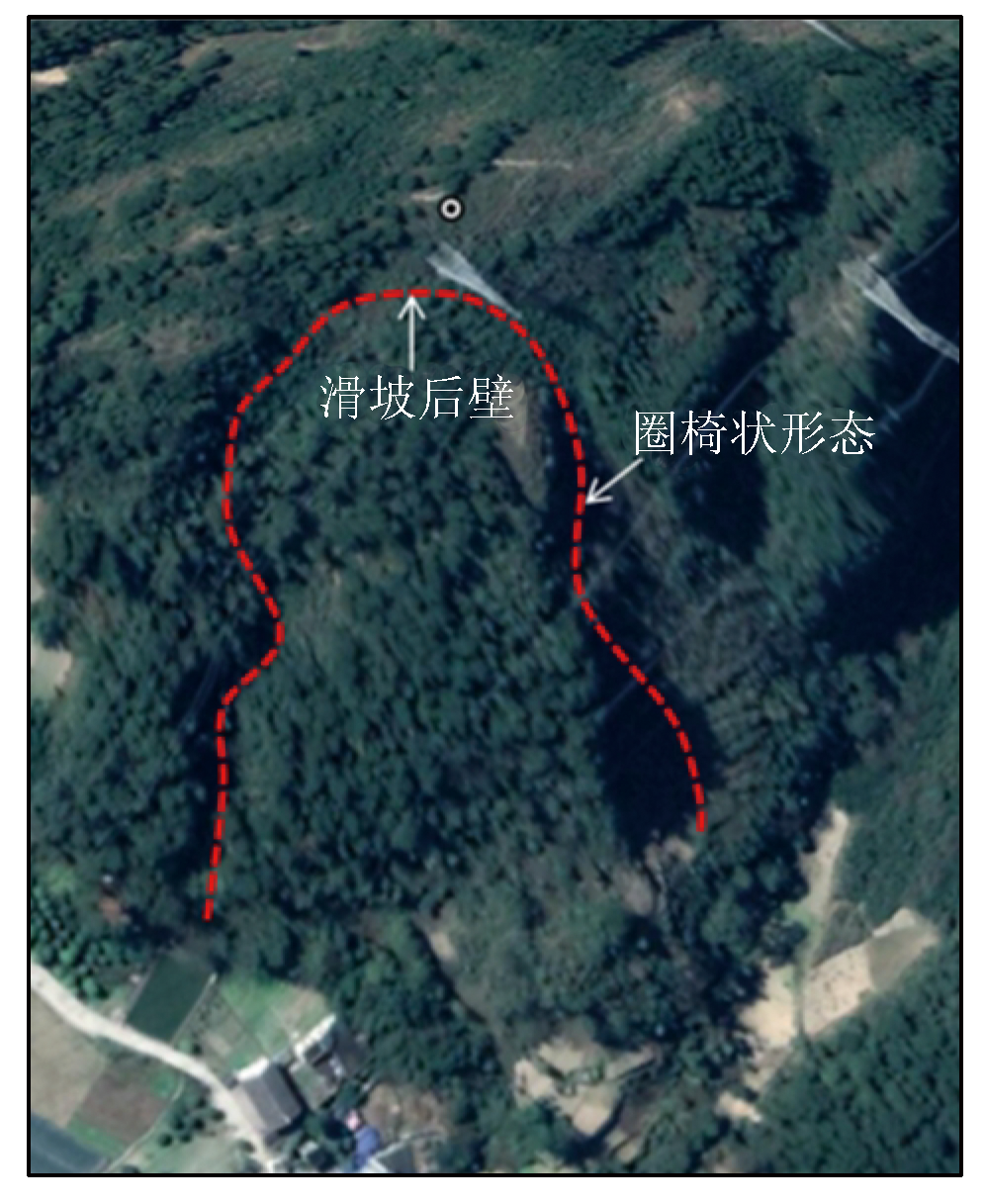

Fig.2 典型的老滑坡的影像

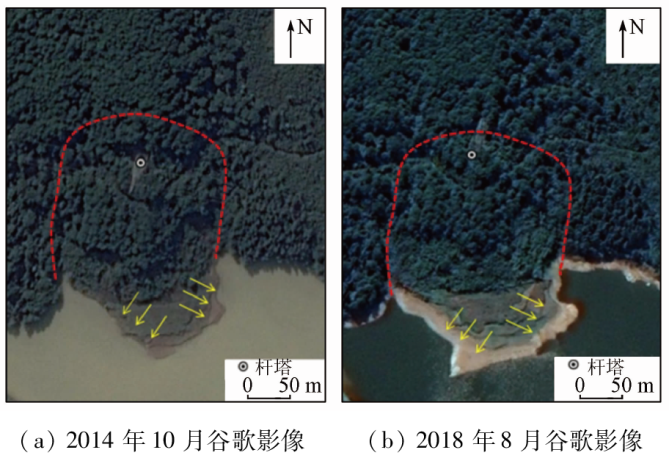

Fig.3 H37滑坡隐患点光学遥感影像

Tab.1 Sentinel-1A影像基本参数

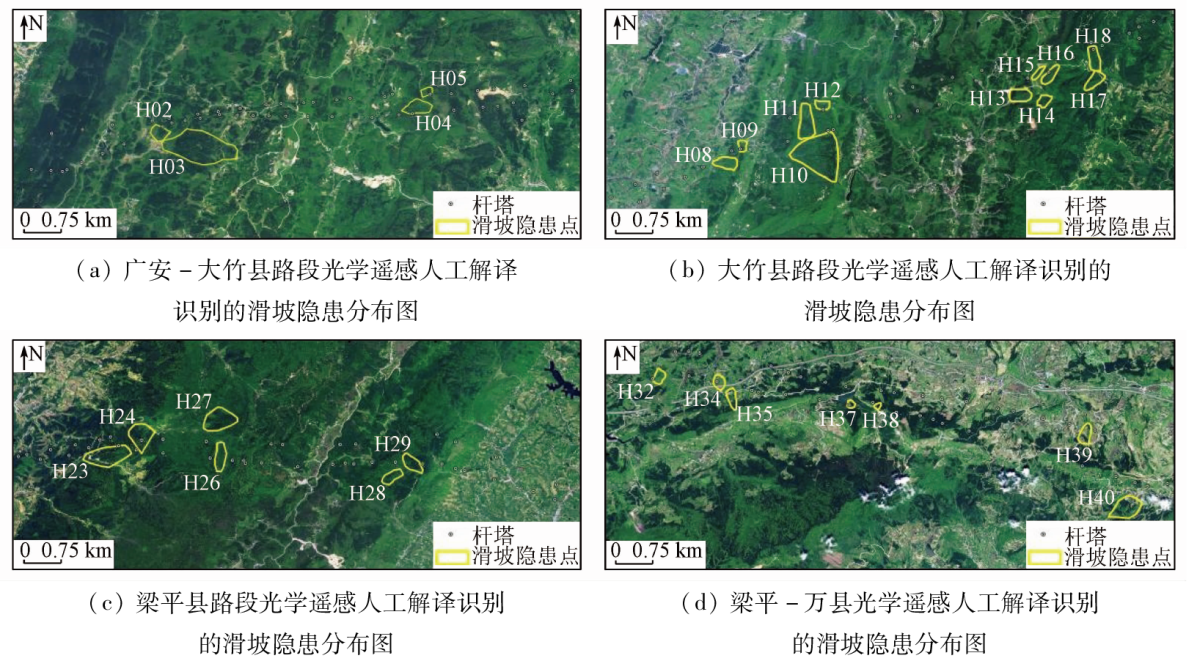

Fig.4 基于光学遥感人工解译识别的滑坡隐患分布图

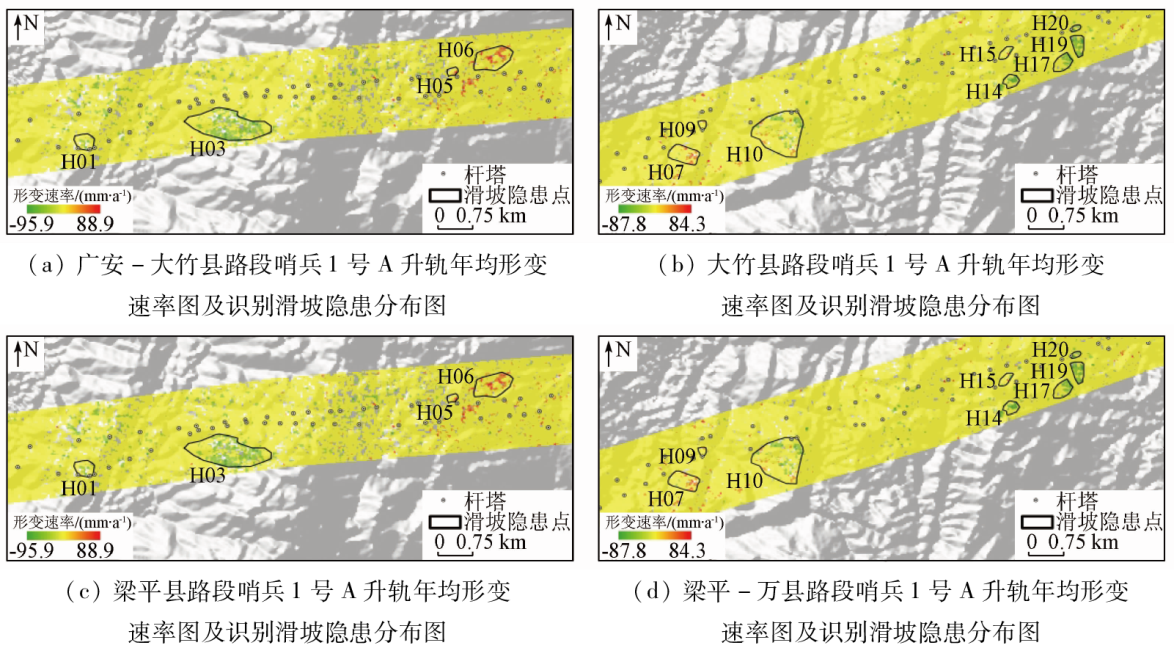

Fig.5 哨兵1号A升轨年均形变速率图及识别滑坡隐患分布图

Tab.2 对电网正常运营有影响的滑坡隐患

Fig.6 H08滑坡隐患点光学遥感影像

Fig.7 局部破碎基岩

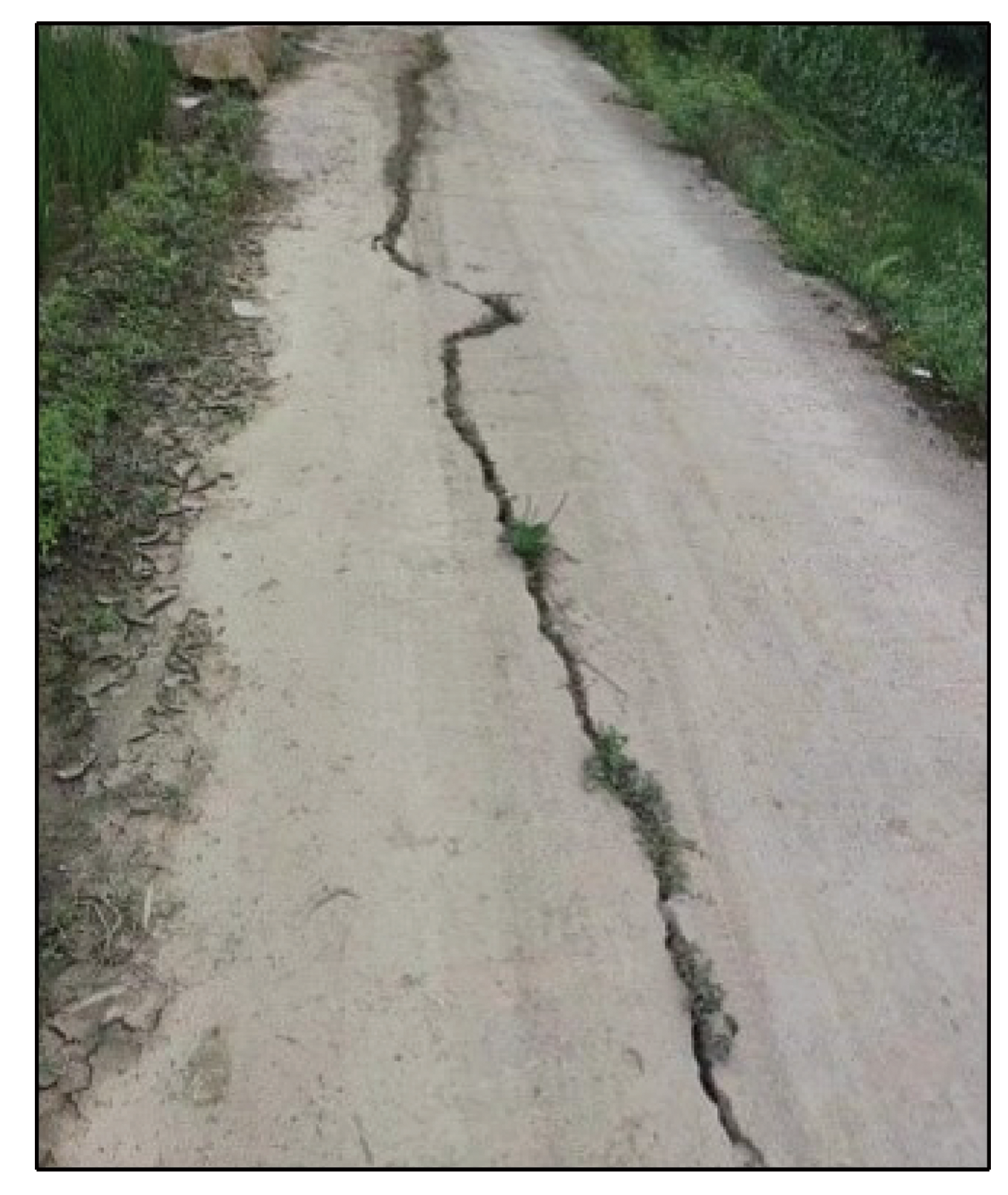

Fig.8 前缘公路裂缝

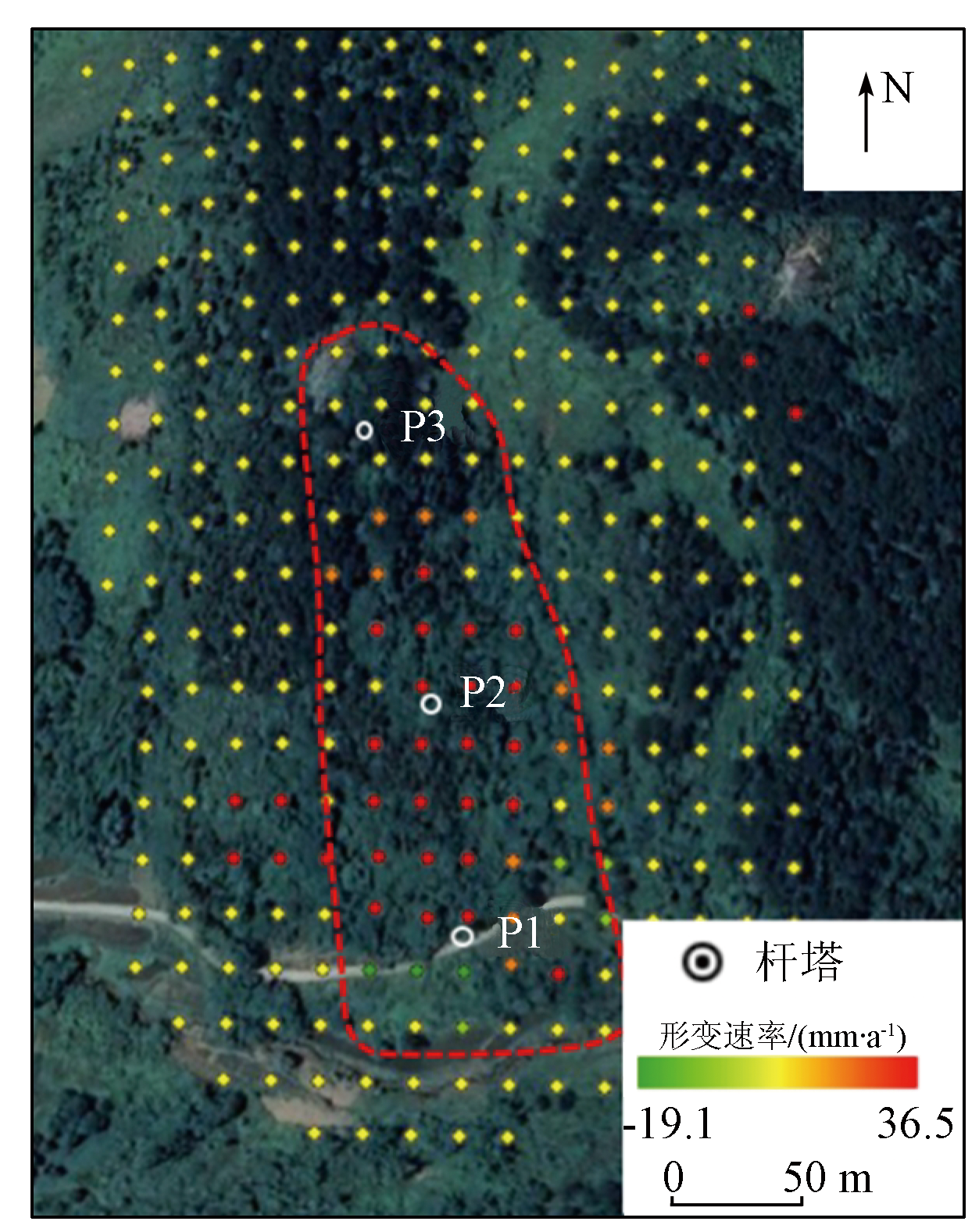

Fig.9 H08滑坡隐患点形变速率图

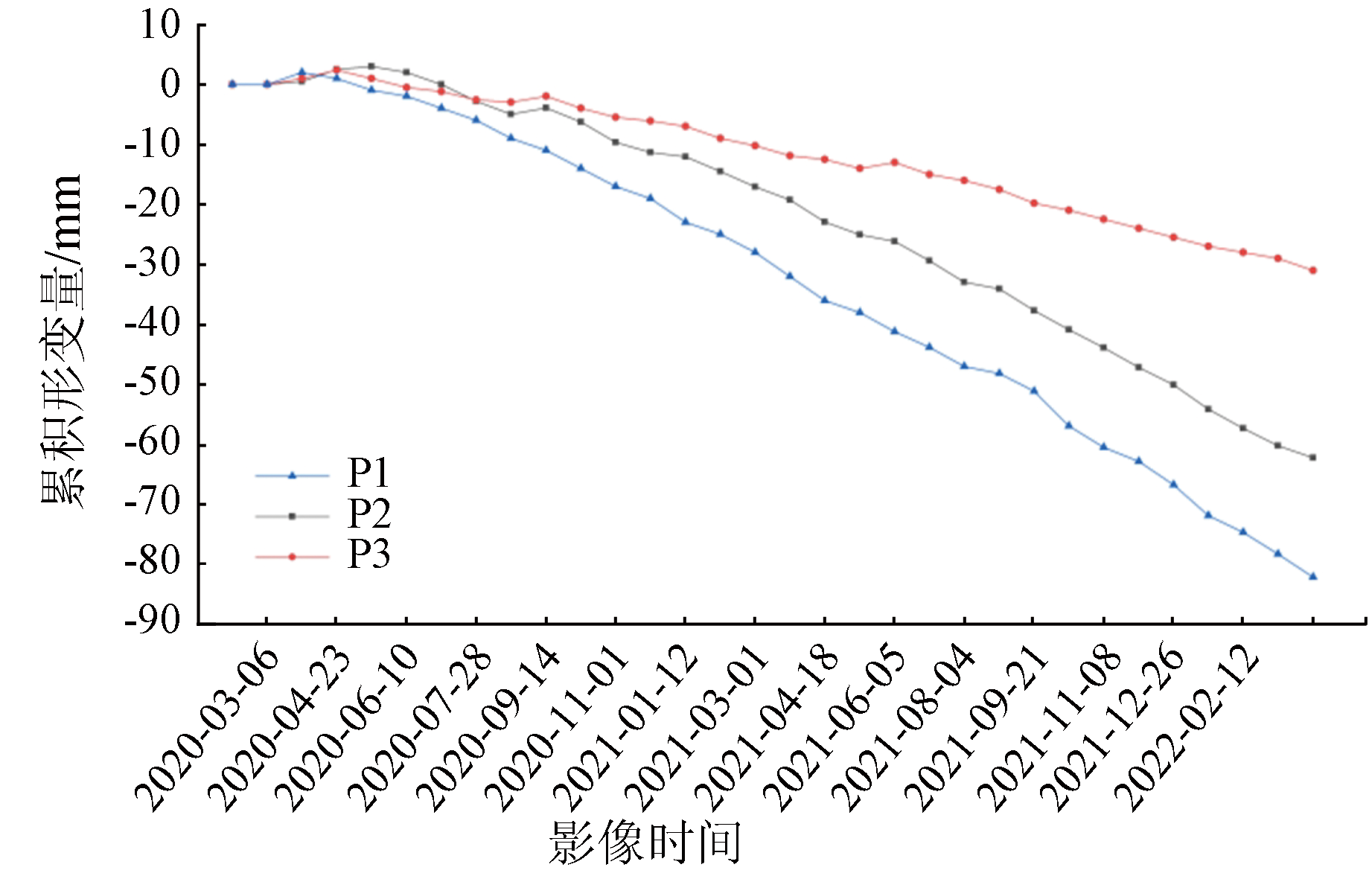

Fig.10 H08滑坡隐患特征点时序形变曲线

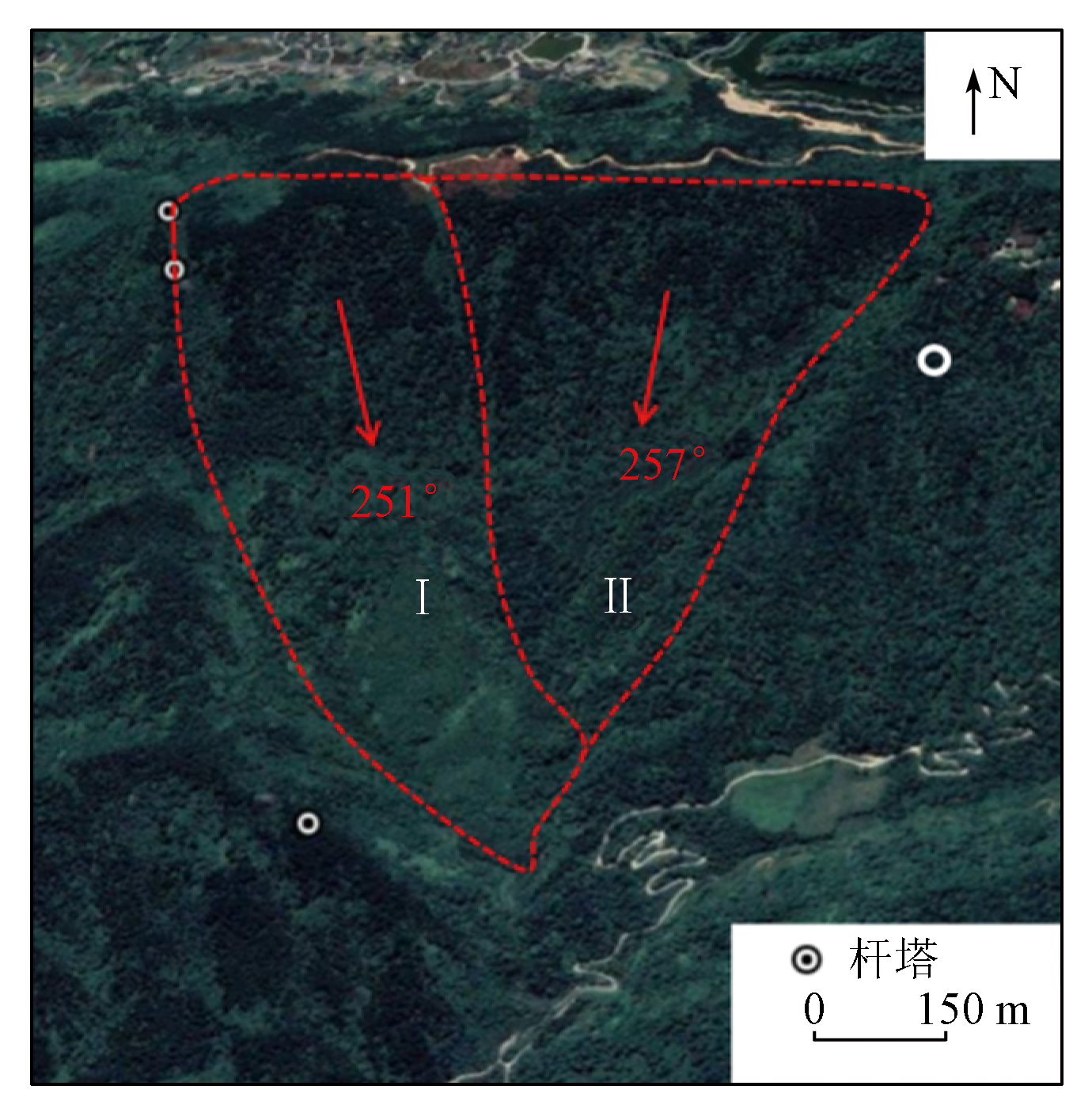

Fig.11 H10滑坡隐患点光学遥感影像

Fig.12 H10滑坡隐患点形变速率图

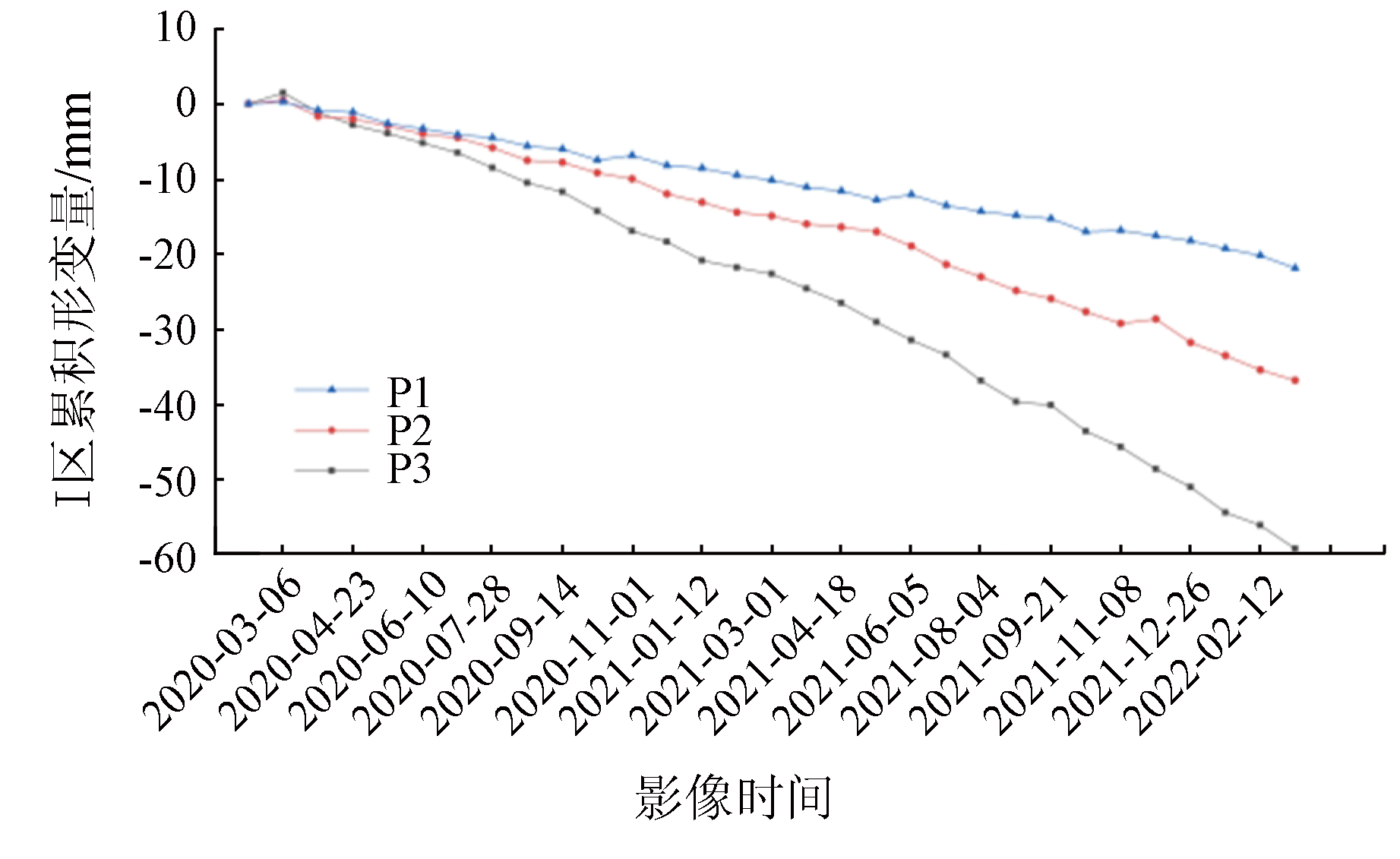

Fig.13 H10滑坡隐患Ⅰ区特征点时序形变曲线

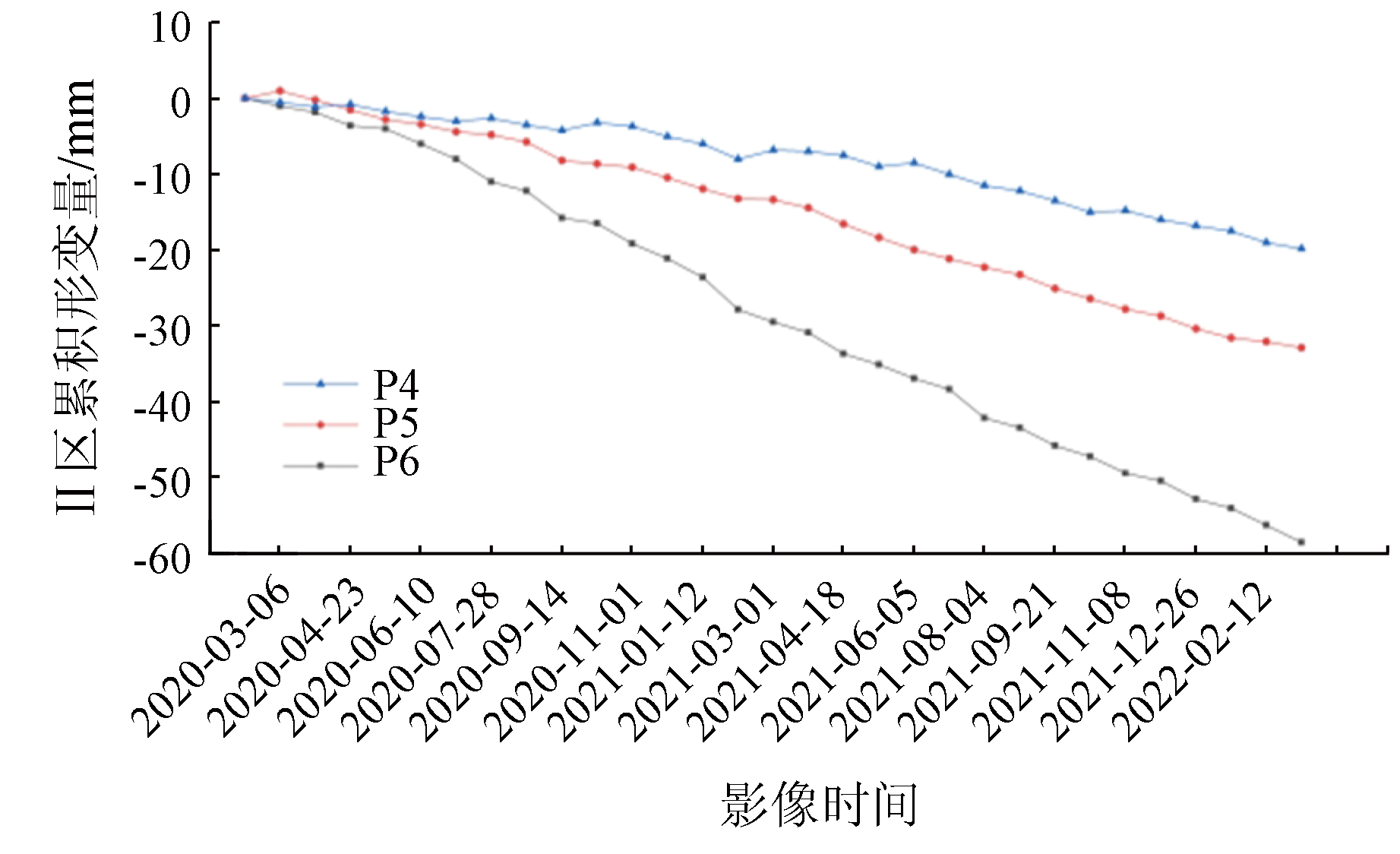

Fig.14 H10滑坡隐患Ⅱ区特征点时序形变曲线
